Калькулятор теплого водяного пола

Что такое водяной теплый пол?

   Теплый водяной пол – это система труб, спрятанных под стяжкой, по которым циркулирует вода определенной температуры около +45°С. На сегодняшний день, это самая востребованная технология для отопления частных домов. Благодаря циркулированию воды внутри системы, обогрев получается равномерным и комфортным, в отличии от радиаторных распределителей тепла. Простота конструкции, независимость от сезонного отопления, скачки температуры и давления являются еще одним большим плюсом данной технологии. Отапливается такая система в основном с помощью газового котла. Но без проблем взаимодействует и с другими видами котлов.

Теплые полы монтируются из полиэтиленовых или металлопластиковых труб. Эти материалы достаточно гибкие и хорошо проводят тепло. За регулирование температуры в такой системе отвечают насос, коллектор и смеситель термостатического вида.

Преимущества водяного теплого пола:

  • совместимость со многими видами напольного покрытия – вы можете выбрать любое нужное вам покрытие, не беспокоясь о том, что система отопления повредит его;
  • экономия тепла – система производит обогрев снизу, благодаря этому весь холодный воздух поднимается вверх, что позволяет обогревать помещение без использования прочих источников тепла;
  • сезонные опции – в холодное время года, система выступает в роли отопительной конструкции, а в летнее время способна охлаждать помещение.
  • Дороже радиаторной системы. При устройстве дома теплым полом готовьтесь к повышенным тратам, которые не особо себя окупят, но при этом принесут много приятного в плане отопления.
  • Не везде справляется с прогревом. В большинстве случаев теплый пол проходит в качестве основного отопления, но есть помещения, где требуется дополнительный прибор отопления. Для выяснения этого факта и нужно делать расчет теплого пола.
  • Запрет на использование в многоквартирных домах. Но касается он в основном России. В других странах ограничений нет.

Данная технология более уместна на территории частного дома, нежели квартиры. Монтаж системы желательно доверить мастерам, так как есть вероятность образования протечек, которые проявляются не сразу. Некачественная сборка может доставить массу хлопот и нанести серьезный урон имуществу.

Какая должна быть длина контура водяного теплого пола?

Рассчитывать эти параметры необходимо исходя из диаметра и материала, из которого изготовлены трубы. Так, например, для металлопластиковых труб диаметром в 16 дюймов длина контура водяного теплого пола не должна превышать 100 метров. Оптимальная длина для такой трубы – 75-80 метров.

Для труб из сшитого полиэтилена диаметром 18 мм длина контура на поверхности для теплого пола не должна превышать 120 метров. На практике эта длина равна 90-100 метрам.

Выбирать трубы для укладки на пол рекомендуется исходя из площади помещения. Стоит заметить, что от того из какого материала изготовлены трубы и как они уложены на поверхность, зависит их долговечность и качество работы. Оптимальным вариантом станут металлопластиковые трубы.

Программа расчета теплого водяного пола

  1. Существуют два метода, чтобы рассчитать водяной теплый пол, это:
  2. наглядный способ;
  3. и онлайн калькулятор.

При первом способе для вычисления используется миллиметровая бумага, карандаш и ластик.

На бумаге рисуется площадь помещения, со всеми предварительными данными и при помощи формул производится расчет. Такой метод более точный, но он отнимает много свободного времени и требует особых навыков. Поэтому, для более быстрого подсчета теплых полов, применяется программа для расчета теплого пола – онлайн калькулятор.

С помощью такой программы можно с легкостью, всего за несколько секунд получить всю интересующую информацию, базисные характеристики и итог подсчета теплого пола.

Суть этого способа, заключается в том, что все данные вносят в калькулятор онлайн, с необходимыми размерами и выборами, которые в нем уже установлены. Затем при нажатии на итог, вычислительная техника выдает результаты.

  • Для расчета потребуется:
  • ввести данные, описывающие помещение, в котором предполагается установка пола;
  • определить начальные данные для расчета. К базовым данным относятся;
  • регион расположения помещения, определяющий среднюю температуру воздуха и необходимую температуру пола;
  • влажность в помещении;
  • площадь покрытия пола;
  • количество окон, входных дверей и стен, выходящих на улицу;
  • произвести расчет тепловых потерь;
  • определить месторасположение оборудования и прокладки труб.
  1. По заданным параметрам производится проектирование, то есть программа отразит введенную информацию схематически:
  2. произвести расчет количества материалов для пола. Программа автоматически рассчитает метраж трубы для теплого пола и иные параметры, которые требуется учесть при обустройстве дополнительного источника отопления;
  3. с помощью программы можно также рассчитать;
  4. параметры гидравлического сопротивления;
  5. необходимую мощность отопительного котла и иного оборудования, требующегося для обустройства пола: расширительного бака, насоса, подающего воду в систему и так далее.

Правильный расчет является залогом установки оптимальной конструкции пола. Желательно, чтобы расчет проводили квалифицированные специалисты, которые, определив все условия, смогут вычислить оптимальные параметры. Если укладка пола производится самостоятельно, то для расчета рекомендуется пользоваться компьютерными программами.

Когда будут готовы все итоги и можно будет приступить к установке водяного теплого пола, следует ознакомиться с несколькими нюансами.

Описание установки

Укладка пленки под линолеум и ковролин.

  • Нагревательные пленки должны располагаться так, чтобы они не перекрывались, даже частично, декоративными элементами, плинтусами и другими частями пола. Нагревательные панели, закрытые надстройками могут перегреться.
  • Нагревательные пленки следует располагать по длине помещения, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов.
  • Если в полу проходит электропроводка, она должна находиться как минимум в 50 мм от нагревательных панелей и отделяться от нее или структур пола теплоизолирующим материалом, заполняющим это пространство.
  • Между нагревательными панелями и источниками тепла должно быть выдержано расстояние не менее 200 мм. К источникам тепла можно отнести горячие трубы, камины, духовки и т.д.
  • Нагревательная пленка разрезается вдоль нагревательных полос по пунктирным линиям отреза. Запрещается разрезать пленку по иным линиям!
  • Температурный датчик устанавливается в гофро-трубке посередине между двумя пленками.
  • Нагревательная пленка крепится при помощи армированного скотча.

Расчет мощности водяного пола

Расчеты отопительной водяной системы нужно произвести предельно тщательным образом. Любые ошибки в дальнейшем могут привести к дополнительным затратам, так как исправить их можно будет только при полном или частичном демонтаже стяжки, а это может повредить внутреннюю отделку помещения.

Перед тем как приступить к расчетам количества мощности нужно знать несколько параметров.

Параметры для водяного пола

На мощность отопительной системы влияют несколько факторов, такие как:

  • диаметр трубопроводов;
  • мощность насоса;
  • площадь помещения;
  • вид напольного покрытия.

Эти параметры так же помогают произвести расчет длины труб для теплого пола  и их ветки, для обогрева помещений.

Но как производится расчет мощности?

Методика расчетов мощности

Самостоятельно произвести расчеты мощности очень сложно, так как здесь понадобится навык и опыт. По этим причинам его лучше заказать у соответствующей организации, где работают инженеры – технологи. Если все же расчет производится самостоятельно, то за среднюю величину берут 100 Ватт на один квадратный метр. Такая методика применяется в многоэтажных зданиях.

В частных же домах, средняя величина мощности будет зависеть от площади здания. Таким образом, специалистами составлены следующие показатели:

  • площадь до 150 кв. м. – 120 Вт/м2;
  • площадь от 150 до 300 кв. м. – 100 Вт/м2;
  • площадь от 300 до 500 кв. м. – 90 Вт/м2.

Рассмотрев методику расчета мощности, нужно высчитать количество труб. Но для этого вначале стоит ознакомиться со способами их установки.

Монтаж водяного теплого пола

Работам по прокладке трубопровода предшествует несколько подготовительных этапов. Помимо создания чертежа и заготовки материалов с инструментами, нужно демонтировать старое покрытие и залить стяжку – разумеется, в тех случаях, где это необходимо.

Последовательность действий при монтаже теплых полов выглядит так:

  • Пол накрывается утеплителем и демпферной лентой;
  • Сверху укладывается гидроизоляционный слой, который нужно тщательно закрепить широким скотчем;
  • Арматурная решетка кладется над предыдущими слоями – к ней будут дополнительно крепиться трубы;
  • Следующим шагом является монтаж коллектора, после которого можно заниматься укладкой труб;
  • Первую трубу нужно подключить к коллектору, после чего остальной трубопровод монтируется в соответствии с выбранной схемой укладки;
  • Там, где трубы идут внахлест с демпферной лентой, нужно применять гофрированную муфту, которая защищает трубопровод от повреждений;
  • Завершив укладку контура, последнюю трубу нужно завести в коллектор и закрепить.

Какие требования к помещениям должны быть соблюдены при установке системы

При монтажных работах самым правильным решением будет, когда трубопровод устанавливается на начальном этапе возведений перекрытий. Такой метод экономичнее радиаторного на 30 – 40 %

Так же возможно установить водяную отопительную конструкцию уже в готовом помещении, но для экономии семейного бюджета, здесь стоит обратить внимание на следующие требования:

  1. Высота потолков должна позволить смонтировать теплые полы толщиной от 8 до 20 сантиметров.
  2. Высота дверных проемов не должна быть меньше 210 сантиметров.
  3. Для монтажа цементно – песчаной стяжки, пол должен быть более прочный.
  4. Во избежание завоздушенности контуров и высокого гидравлического сопротивления, поверхность для основания конструкции должна быть ровной и чистой. Допустимая норма неровности составляет не более 5 миллиметров.

А так же в самом здании или в отдельных комнатах, где будет установлена система отопления, должны быть выполнены  штукатурные работы и вставлены все окна.

Схема укладки труб

Три наиболее популярных схемы укладки обогревательных элементов

Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.

Главный минус такой схемы в неравномерности прогрева. То есть наибольшая температура прогрева будет в местах, где расположены изгибы, идущие от коллектора. По мере удаления теплоноситель остывает, что выражается в потере его температуры.

“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.

“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.

Инструкция по использованиюкалькулятора теплых водяных полов

Когда встает необходимость создать грамотный проект теплого водяного пола, нужно выполнить ряд сложных вычислений. Эта процедура должна быть сделана грамотно, иначе нужный нам функционал системы теплого пола может не функционировать или происходить с перебоями. Еще несколько лет назад реализовать расчеты для подобного проекта было крайне сложно, однако современные технологии позволяют справиться с такой задачей даже не искушенному в строительном деле пользователю. Речь идет об узкопрофильном онлайн-калькуляторе, с его функционалом можно получить необходимые вычисления. Давайте по порядку разберемся, как происходит расчет тепла теплого пола, и какие данные понадобятся для работы с калькулятором.

Выбор оптимального способа укладки

В больших помещениях (холлы, гостиные), идеальным вариант укладки трубопровода является «улитка», она способна равномерно прогревать площадь любого размера. Укладка «змейкой» возможна, однако пол в одной зоне будет горячей, чем в другой.

Для маленьких комнат вполне подойдёт «змейка», ведь на небольшой поверхности разница температур сотрётся и не будет заметна. Этот способ также отлично подходит для помещений со сложной планировкой. Кроме того, расположение вдоль наружных стен контура «змейкой», позволит отсечь холод идущий с улицы.

Идеально подходит данный вариант для помещений с разными зонами. В каждой зоне можно укладывать контур по наиболее подходящей схеме, для создания оптимального микроклимата.

«Угловая змейка» плохо прогревает помещение, её рекомендовано использовать с комбинированным способом, она будет идеально отапливать углы.

Технология монтажа водяного пола

Чтобы получить опыт монтажа водяного тёплого пола, стоит попробовать сделать его на малой по площади поверхности. Систему труб монтируют двумя способами: холодным на деревянное (полистирольное) основание и мокрым в стяжку.

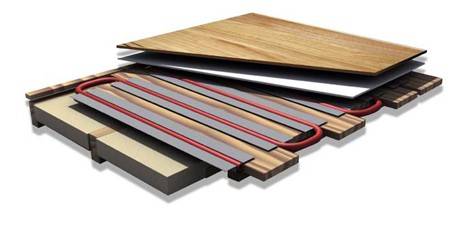

Сухой метод заключается в следующем:

  1. на деревянный настил или полистирольные маты кладут металлические полоски, в которых созданы каналы по ширине труб;
  2. трубы вставляют в углубления;
  3. далее кладут слой фанеры (ОСП, ГВЛ, т.п.);
  4. затем стелют напольное покрытие.

Более сложный, трудоёмкий, но бюджетный способ – «мокрая» цементная стяжка.Это многослойная конструкция. Она основывается на бетонной поверхности и состоит из нескольких уровней:

  1. – теплоизоляция;
  2. – фиксирующие элементы (сетка, ленты);
  3. – трубчатые теплоносители;
  4. – цементно-песчаный раствор – стяжка;
  5. – напольное покрытие.

В многоквартирных домах в целях предохранения от залива соседей снизу первым кладут гидроизоляционный материал. На сами трубы целесообразно положить армирующую сетку, чтобы снизить механическую нагрузку. По периметру помещения и между контурами крепят демпферную ленту. Она является границей между стеной и полом, разными фрагментами тёплого пола.

Обе методики имеют свои плюсы и минусы. Какая из них предпочтительнее, зависит от индивидуальных особенностей помещения, предпочтений хозяев, возможностей привлечения мастеров или необходимости установки своими руками.

При устройстве трубопровода в стяжку максимальная длина контура может быть больше. Бетон – холодный материал. Чтобы его нагреть, необходима высокая температура воды в системе. Остывает он быстрее дерева или искусственных изделий

При устройстве тёплого пола важно предусмотреть все нюансы, включая технологию монтажа

Установка водяной системы обогрева пола – трудоёмкое, хлопотное занятие. Оно требует точного расчёта и предельно внимательного отношения к монтажу. Перепады высот основания, ошибки в размещении петель, витков, дефекты основных деталей приведут к неэфективной работе всего отопительного элемента. Максимальная длина водяного тёплого пола – для каждого дома определяется индивидуально. Чтобы не совершить просчёта, стоит обратиться к специалистам. Небольшие затраты на консультацию профессионала уберегут от ошибок в эксплуатации объекта и обеспечат необходимые условия комфорта.

Просмотрено:
362

Электро-водяной тёплый пол xl pipe
Электрический теплый пол — плюсы и минусы
Инфракрасный теплый пол — почему стоит установить
Пластиковый тёплый пол — особенности устройства

Одним из условий осуществления качественного и правильного отопления помещения при помощи теплого пола является поддержание температуры теплоносителя в соответствие с заданными параметрами.

Эти параметры определяются проектом с учетом необходимого количества тепла для отапливаемого помещения и напольного покрытия.

Расчет и монтаж теплого пола

Перед тем, как приступить к монтажу пола, необходимо рассчитать необходимое количество труб и других материалов. Первым делом нужно разделить комнату на несколько одинаковых квадратов. Количество частей в комнате зависит от площади комнаты и её геометрии.

Расчет необходимого количества трубы

Максимальная длина контура необходимая для теплого водяного пола не должна превышать 120 метров. Стоит заметить, что такие размеры указываются, по нескольким причинам.

Из-за того, что вода в трубах может влиять на целостность стяжки, при ее неправильной установке можно испортить пол. Увеличение или снижение температуры негативно влияет на качества деревянного пола или линолеума. Выбирая оптимальные размеры квадратов – вы более эффективно распределяете энергию и воду по трубам.

Способы укладки трубы для теплого пола

Существует 4 способа укладки трубы:

  • Змейка;
  • Двойная змейка (укладывается в 2 трубы);
  • Улитка. Труба укладывается в 2 раза (изгиба) выходя из одного источника постепенно закругляясь к середине;
  • Угловая змейка. Две трубы выходят с одного угла: первая труба начинает змейку, вторая – заканчивает.

В зависимости от того, какой способ укладки трубы вы выберите – необходимо рассчитать количество труб. Стоит заметить, что укладывать трубы можно несколькими способами.

Какой способ укладки стоит выбрать?

В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.

Если помещение длинное или маленькое, то рекомендуется использовать «змейку».

Шаг укладки

Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длины между трубами, у края эта длина должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.

Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.

Расчет для неправильных комнат

Бывает так, что комнаты имеют сложную геометрию. Чтобы подсчитать общую площадь нужно разбить такое помещение на несколько зон. После этого подсчитать их площадь и просуммировать (см. рис).

Два варианта расчета площади комнаты неправильной формы. Суммарная площадь помещения равна площади зон A + B + C.

После того как была выведена площадь каждой части помещения, суммируем их. после этого полученное значение подставляем в ту же формулу:

S / H x 1,1 + D x 2 = L

Иногда в одной части комнаты теплый пол укладывают с шагом труб, отличным от другой. В таком случает необходимо рассчитывать длины труб для каждой части помещения отдельно. А результаты – суммировать.

Определяем мощность и перечень материалов

Для расчета мощности необходимо учитывать несколько критериев для того, чтобы сделать правильный выбор в пользу того или иного устройства. В первую очередь это тип выбранного помещения, его квадратура и способ отапливания. Стоит отметить, что для того, чтобы рассчитать площадь правильно, следует использовать только полезную ее часть, не учитывая мебель и другие предметы интерьера. В качестве утеплителя рекомендуется использовать пенополистирол экструдированный, так как он отличается высокими показателями монолитности и долговечности.

Пенополистирол экструдированный фото

Гидроизоляция укладывается поверх утеплителя. При этом можно использовать привычную всем пленку полиэтиленовую. Для скрепления листов понадобится демпферная лента. Арматура является своеобразной основой, которая используется для крепления стяжки и труб. Без специальных скоб для крепления труб не обойтись, поэтому они являются обязательными элементами системы теплых полов. Для равномерного распределения теплоносителя используется коллектор распределяющий. К тому же он поможет существенно сэкономить.

Схема укладки гидроизоляции

Средняя температура поверхности пола

Этот параметр является основным критерием расчета теплого пола в плане комфорта для жильцов. Он представляет собой среднее значение между максимальной и минимальной температурой пола.

По нормам в помещениях с постоянным нахождением людей (жилые комнаты, кабинеты и т.д.) средняя температура пола должна быть не выше 26°С. В помещениях с повышенной влажностью (ванные, бассейны) или с непостоянным нахождением людей температура пола может составлять до 31°С.

Температура пола в 26°С не обеспечивает ожидаемого комфорта для ступней. В частном доме, где никто не вправе владельцу указывать какой температурой обогревать жилье, можно настраивать среднюю температуру пола в 29°С. При этом ступни будут ощущать комфортное тепло. Поднимать температуру выше 31°С не стоит — это приводит к высушиваю воздуха.

Материалы для «сухого» способа укладки водяного пола

Отдельно следует коснуться и водяных полов, уложенных «сухим» способом. Он используется в тех случаях, когда сделать бетонную стяжку невозможно в силу разных причин. На ровное снование укладываются специальные теплоотражающие металлические пластины с пазами для труб. Финишным покрытием в таких случаях являются гипсоволокнистые листы.

Теплый водяной пол на отражающем листе

Формально такая система монтируется значительно быстрей традиционной, требующей заливки стяжкой, но в плане эффективности «сухой» метод уступает обычному. Причина кроется в использовании материалов с низкой теплопроводностью. Компенсировать этот недостаток призваны теплоотражающие пластины, цена которых довольно высока, и это – ещё один недостаток «сухих» водяных полов.

Варианты сухого способа монтажа

Решившись установить тёплые водяные полы, нужно уделить серьёзное внимание подбору комплектующих. Первоначальная высокая цена вызывает естественное желание на чём-нибудь сэкономить, но экономия не должна наносить ущерб качеству. Покупать нужно только действительно надёжные и проверенные вещи, особенно это касается труб, ведь они будут надолго спрятаны в стяжке

Сделав всё правильно с самого начала, можно надолго обеспечить свой дом теплом и уютом, а затем оценить и экономию. Тёплые полы окупаются в течение 4-5 лет, ведь для их работы используется вода – один из самых дешёвых ресурсов, в то время как электроэнергия дорожает с каждым годом

Покупать нужно только действительно надёжные и проверенные вещи, особенно это касается труб, ведь они будут надолго спрятаны в стяжке. Сделав всё правильно с самого начала, можно надолго обеспечить свой дом теплом и уютом, а затем оценить и экономию. Тёплые полы окупаются в течение 4-5 лет, ведь для их работы используется вода – один из самых дешёвых ресурсов, в то время как электроэнергия дорожает с каждым годом.

Как рассчитать теплый пол электрический

В целом, система подогрева пола состоит из нескольких элементов. Это терморегулятор, который помогает управлять уровнем нагрева полов, термодатчик, следящий за тем, насколько нагреты полы, нагревательный элемент, а также силовой кабель для подключения к электросети всего этого оборудования.

Терморегулятор обычно устанавливается на стену, к нему подключаются все провода. Сам теплый пол, а также термодатчик обустраиваются под напольным покрытием (в стяжку или же на ее поверхности в зависимости от типа системы – нагревательный мат, ИК пленка или кабель нагревательный).

Сенсорный программируемый терморегулятор

Для обустройства кабельного обогрева используется одно- или двужильный кабель. Первый является самым простым, но при этом сложным в работе, хоть и дешевым. Рассчитать все параметры для него будет довольно сложно, так как оба конца кабеля нужно выводить в одно место. Да и электромагнитное поле от него образуется обширное.

Двужильный кабель для теплого пола

Проще купить двужильный кабель, который, хоть и стоит немного дороже, все же за счет особого расположения проводов прост в установке и работе.

Формулы расчета для электропола

Определить мощность системы теплого электропола просто. Для этого мощность 1 м2 выбранной системы достаточно умножить на площадь, которую он будет обогревать. Кстати, в приобретаемом комплекте уже отмерено и отмечено количество используемого кабеля. Расстояние между витками проводов должно быть 5-20 см. Точно его вычислить можно по формуле h = Sх100/L, где h – искомое значение ширины шага, L – длина кабеля, а S – площадь комнаты.

Рассчитываем электрический теплый пол

Теплый или комфортный пол

Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:

  • Отопление у вас сделано другого типа, а подогревать пол надо только, чтобы ногам было приятно и тепло. Так называют комфортный пол. Он может включаться самостоятельно. Летом в непогожие дни или ранней осенью, поздней весной. Но глобальное отопление решено иными средствами.

    Подогрев пола может быть основным источником тепла, а может быть только для комфорта

  • Подогрев пола — основной вид отопления. Именно он дает основное тепло. Возможно, есть другие источники тепла, но они больше как резерв — на случай слишком холодных дней. Такой тип называют теплый пол.

Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании. А подходы разные, так как требования отличаются.

Это интересно: Замена деревянного пола на бетонный в квартире — выкладываем во всех подробностях
