Люк в подвал своими руками – как установить и облагородить?

Предварительные действия

Перед изготовлением и установкой крышки люка необходимо выполнить следующие действия:

1. По краям люка необходимо закрепить металлические уголки или деревянные бруски. Они послужат фиксаторами крышки и не дадут ей проваливаться вниз.
2. Желательно изготовить металлическую решетку, сделанную из кусков арматуры. Она нужна для того, чтобы зимой не нее можно было положить утеплитель. Решетку можно посадить на петли или сделать в виде съемной конструкции.
3. Люк по периметру нужно обить полосками дверного уплотнителя или войлока. Это поможет создать более герметичную конструкцию.

Изготовление заглушки

После того как предварительные работы выполнены, можно приступить к изготовлению заглушки. Для этого нужно придерживаться следующего алгоритма действий:

1. Из материала, выбранного в качестве основы для люка, делаем два одинаковых листа квадратной формы, размер которых будет соответствовать будущей крышке.
2. Далее делаем каркас дверцы, который, для придания большей прочности, необходимо усилить поперечными вставками.
3. Если в качестве материала выбрано дерево, поверхность деталей необходимо пропитать антисептическими веществами. Делается это для того, чтобы повышенная влажность внутри погреба не испортила люк и не просачивалась в помещение.
4. Один из листов крепим на каркас снизу, устраняя при этом все шероховатости конструкции.
5. Пустые ячейки заполняем утеплителем, делая слой как можно плотнее.
6. Устанавливаем второй лист поверх готовой конструкции и надежно скрепляем их.

Помните: заглушка должна быть прочной и выдерживать большое давление. В противном случае она может деформироваться и сломаться, что повлечет за собой травмы и увечья.

Установка петель

Выбираем петли для крышки погреба:

1. Накладные петли. Самый дешевый и простой вариант.
2. Скрытые петли. Благодаря своей конструкции монтируются непосредственно внутри люка или в перекрытии. Их использование позволяет установить дверцу в одной плоскости с полом, сделав ее незаметной для посторонних.
3. Пантографы.
4. Петли, оснащенные приводом, позволяющим открывать и закрывать люк автоматически. Применяются в тех случаях, если крышки люка чересчур тяжелые, и человеку сложно открыть их самостоятельно.
5. Доводчики.

Если крышка люка имеет небольшие размеры, на нее устанавливаются две петли, которые располагают ближе к углам конструкции. Большие люки усиливаются третьей петлей, которая крепится посередине.

Стандартный набор, который необходимо приобрести для полноценной фиксации крышки, будет выглядеть следующим образом:

1. Комплект скрытых петель (правая и левая), которые оснащены специальными кронштейнами для крепления к амортизатору.
2. Амортизаторы необходимой величины.
3. Крепежи.
4. Замок на люк.

Вы можете приобрести подъемный механизм для крышек подвального люка в магазине

Такой набор деталей можно купить сразу одним комплектом в специализированных магазинах.

Установка ручки и герметизации

Ручка для крышки погреба имеет важную роль, и при ее покупке необходимо учитывать следующие нюансы:

1. Вы не можете установить на люк обычную дверную ручку. Дело в том, что она будет выступать над поверхностью пола и за нее можно легко зацепиться при ходьбе. Это противоречит правилам безопасности и приведет к травмоопасным ситуациям.
2. Для наших целей отлично подойдут скрытые ручки для погреба из оцинкованной стали.
3. Для съемных люков необходимо делать две ручки по бокам. Это поможет легко поднять крышку и установить ее на место в случае необходимости.

После установки ручек необходимо озаботиться герметизацией люка. Это необходимо, чтобы в основное помещение не проникали запахи и сырость. Стандартный вариант герметизации — применение дверного уплотнителя или войлока. Полоски, изготовленные из этого материала, крепятся по контуру люка и обеспечивают не только герметичность помещения, но и приглушают звук закрытия крышки. Если вход в погреб расположен на улице, дверцу необходимо отделать полипропиленом.

Металлическая конструкция

Если сделать вход чересчур маленьким – вам будет неудобно спускаться в погреб, и вы не сможете перемещать в него габаритные вещи. Слишком большой проход будет занимать много места, и крышка на погреб будет тяжелой и громоздкой. Строгих размеров не существует, и каждый хозяин подбирает оптимальную величину под свои габариты.

Учитывая все нюансы помещения, вы можете выбрать одно из следующих конструктивных решений:

1. Съемная крышка. Самый дешевый и простой вариант. От вас потребуется сделать дверцу строго по размерам и озаботиться удобными ручками для ее открывания.
2. Раздвижные дверцы. Чаще используются в тех случаях, когда вход в подвал расположен на улице, а не в доме. Это обуславливается тем, что подобные конструкции занимают много места.
3. Распашные конструкции. Имеют более сложную конструкцию, чем у съемных аналогов, однако также широко применяются при строительстве погребов. Изготавливаются по тем же принципам, что и обычные двери.

Изготовление более надежного металлического люка потребует следующих материалов и инструментов:

• листы стали толщиной 3-4 и 0,5-1 мм;
• уголок 40-50 мм;
• дверные петли;
• пенопласт;
• уплотнитель (желательно из резины);
• грунтовка;
• отрезные круги и болгарка;
• аппарат для сварки, электроды;
• саморезы;
• дрель и комплект свёрл.

Элементы конструкции металлического люка с утепленной крышкой и газовыми амортизаторами.

Строительство всегда начинается с разработки чертежа. Работа проводится по следующему плану:

1. Подготовка заготовок.
2. Сооружение опоры, которую крепят к настилу.
3. Распил половых досок. Необходимо оставлять зазор в 0,5 см по всему периметру будущей крышки.
4. Соединение заготовок поперечными брусками. В это же время устанавливают петли.
5. Обработка кромки щита продольными рейками.
6. Закладка минеральной ваты или другого утеплителя в обрешётку.
7. Закрытие утеплителя.
8. Внешняя отделка люка. Обычно для этого применяют тот материал, из которого выполнен пол. В некоторых случаях принимается решение об использовании материалов, которые являются контрастными по цвету и фактуре. Такой выбор может стать интересным дизайнерским решением.
9. Установка крышки на петли и монтаж ручки.

Рассмотрим эти этапы немного подробнее.

Учитывайте, что лист стали должен превышать размеры лаза, чтобы немного перекрывать его. Уголки следует разместить в 5-10 мм от края. По центру конструкции добавляют 1-2 ребра жёсткости. Подготовленные детали сваривают, не делая пропусков. Готовая крышка должна быть зачищена и загрунтована. Во все внутренние пустоты нужно поместить минеральную вату или пенопласт, который в дальнейшем закроется тонким железным листом или фанерой. Монтаж собранного люка на петли проводится с помощью анкеров.

Петли для подвального люка

При изготовлении люка для подвала основная проблема – выбор петель и подъемного механизма. Детали должны обеспечить исправное открывание дверцы, справляясь с нагрузками от ее веса. Если установить ненадежные петли для люка в подвал, со временем они расшатаются и выйдут из строя.

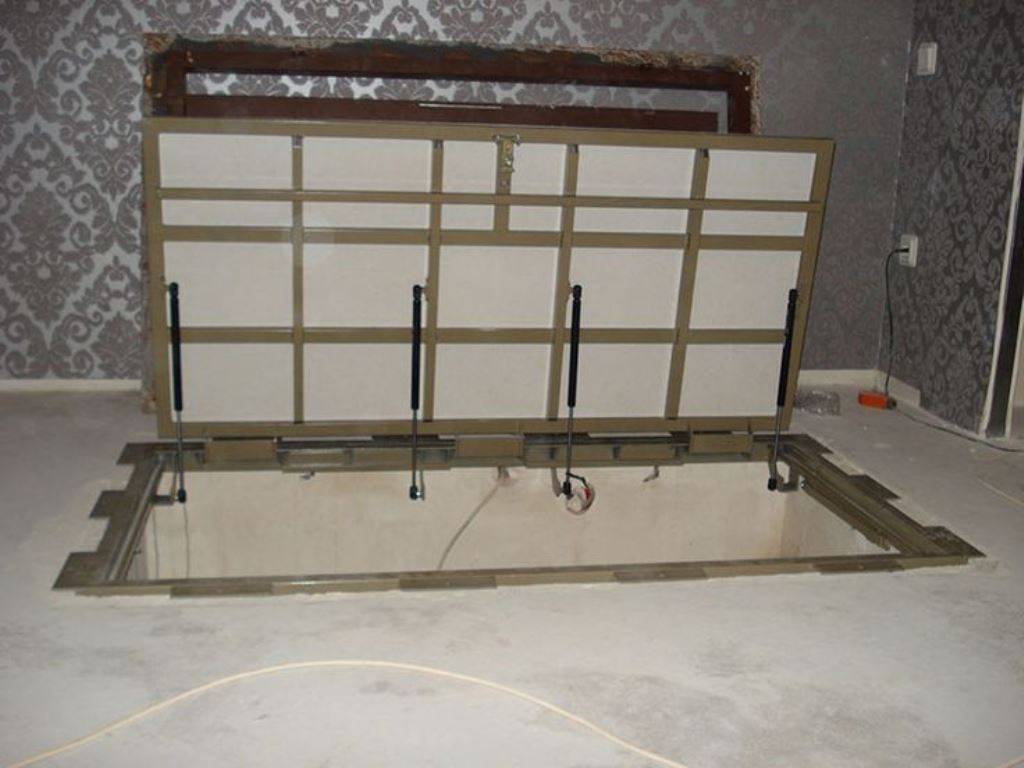

Вместе с петлями на люк установлены газоподъемные механизмы

Петли для люка разнятся по конструкции, форме, размерам и способам установки.

Дополнительные приспособления

Петля – простой по строению механизм, способный выполнять только одну функцию — вращение вокруг центральной оси. Этого достаточно, чтобы открыть люк, но мало, чтобы пользоваться им безопасно.

Петли для крышки люка в подвал

Люк в полу – потенциальный источник опасности. Теоретически он может не справиться с нагрузкой, захлопнуться, когда человек в подвале.

Если люк тяжелый, он может вырвать петли, распахнуться слишком широко и повредить стоящие позади стенку, мебель. Внутрь также могут залезть дети.

Чтобы избежать этих неприятностей, петли дополняют разными агрегатами.

Чтобы люк не открыли дети, которые например, могут найти пульт управления от электрического привода, крышку стоит дополнить замыкающим механизмом.

Какие петли лучше для подвального люка

Если петли покупают в техническое помещение, например, гараж, скрывать их не надо.

Если на люк будут давить тяжести, его необходимо сконструировать так, чтобы в закрытом положении он свободно лежал на раме.

Петли для люка можно использовать и внешние, если они никак не мешают. При желании их декорируют, делая частью интерьера.

Декоративная кованая петля для люка

Если люк будет находиться посредине помещения и ничем прикрываться не будет, надо выбирать изделия скрытого типа. Их много, поэтому выбор зависит от принципа отворения, толщины отделочного материала, нагрузок.

Изделия с электрическим приводом выбирают, когда масса люка очень большая, и его сложно поднимать вручную, а также при необходимости подчеркнуть технологичность интерьера. Это может потребоваться в таком стиле как хай-тек или при оборудовании системы умного дома.

Привод актуатор для люка – мотор совмещен с газовым упором

Петли сделаны из стали (оцинкованной, нержавеющей или крашеной) считаются довольно крепкими. Можно взять и алюминий, но его пластичность не рассчитана на тяжелые крышки люка.

Петля – несущий механизм, поэтому стоит попросить у продавца ее паспорт, если есть сомнения, что она не справится с нагрузками. В документе все указано в килограммах, а значит, ошибиться сложно. Надежнее петли с запасом прочности.

Не стоит покупать товары, сделанные из слишком тонких пластин – толщина металла должна составлять минимум 2 мм, если это сталь.

Как сделать петли для люка в подвал

Мощную подвальную петлю для люка можно сделать и самому, если есть навыки работы с металлом и сварочный аппарат. Основная сложность такой работы – точная подгонка крышки под проем, иначе люк не сможет встать ровно в плоскость с полом.

В представленной ниже инструкции, будет использоваться стальная профилированная труба сечением 10*10 мм, с толщиной стенок 1,5 мм. Такой трубы хватит, чтобы выдерживать нагрузки даже от самых тяжелых конструкций.

Пошаговая сборка и монтаж:

Установленный дополнительный укос подпирает крышку спереди. Так можно сделать, если рама самого люка не очень прочная и ей нужны дополнительные точки опоры.

В рассматриваемом случае крышка сделана из бруса и фанеры, поэтому решение оправданное. Если бы рама была металлической, ничего подобного бы не потребовалось.

Заключение

Вариантов самодельного изготовления петель существует много. Всегда можно найти наиболее подходящие чертежи петель для люков в подвал, и не только их, но и подробные инструкции по изготовлению.

Актуальность вопроса

Бессмысленно спорить о преимуществах погреба в доме. Он не только выступает в качестве подсобного помещения, увеличивая площадь дома, но и обеспечивает всегда сухой и теплый пол первого этажа. Его обустройство, однако, требует немалых вложений. Кроме того, необходимо обладать определенными навыками и знаниями строительных норм.

Те владельцы частных домов, которые располагают достаточным количеством средств, доверяют обустройство погреба и входа в него профессионалам. Другие собственники предпочитают выполнять работы самостоятельно.

Как правило, подвальное помещение предусматривается проектом. Соответственно, на стадии проектирования определяется место расположения люка в погреб. Его следует обустраивать так, чтобы крышка не мешала ходить и не задевала мебель

Важно учесть и внешний вид люка в погреб. Крышка должна быть выполнена из такого материала, который гармонировал бы с окружающей обстановкой

Перед началом работ необходимо продумать детали и учесть нюансы.

Из чего изготавливают крышку для входа в подпол

Рамки и дверцы изготавливают из металла или дерева. Лаз маскируется напольным покрытием или декорируется в качестве детали интерьера. Современные дизайнеры закрывают вход даже сверхпрочным стеклом, но обычно предпочтение отдается потайным.

Из дерева

Вариант для пола с деревянными перекрытиями. Традиционно вырезают участок настила, из которого впоследствии формируют створку, так, чтобы рисунок дерева сохранился.

Металлический люк

Легкие конструкции изготавливают из алюминия, с повышенной прочностью – из стальных профилей. Некоторые модели по прочности могут сравниться с сейфами, но для обычного использования этого не требуется. После монтажа рама заливается бетоном, а вход оформляют напольным покрытием: ламинатом, плиткой. В металлическом изделии для удобства устанавливают амортизаторы или подъемники.

Петля для люка в подвал: как сделать скрытую петлю своими руками

Люк из внутренней части дома закрывает спуск в подвальное помещение, подполье или погреб. Крышку прячут под покрытие пола в комнате, отделывая теми же материалами, что и по всему дому.

Устройство работает довольно просто и надёжно, если все элементы конструкции установлены правильно. Обустройство петель – один из важных этапов монтажа люка в подвал. От их стабильной работы зависит прочность механизма и плавность открытия крышки.

Определение дверной петли и её назначение

Петлей называется механизм, который обеспечивает открытие любого люка, двери, рамы или иной плоскости относительно неподвижной части. Помимо открывания, петля удерживает всю массу полотна и крепит её к проему двери или окна.

Для эффективности работы механизм должен обеспечить:

• Надежное и прочное соединение с коробом необходимо из-за большого веса крышки или двери. Петли обычно делают из стали или металлических сплавов, которые отличаются высокой прочностью;
• Качество поворотного механизма, что достигается за счет минимального люфта между подвижными элементами конструкции. Это обеспечит отсутствие заклинивания;
• Доступность при обслуживании, для чего в петлях делают отверстия для смазки маслами;
• Удобство монтажа за счет потайных головок шурупов. Это снижает нагрузку на механизм при закрытии;
• Эстетическая привлекательность петель, обработанных гальваническим методом под бронзу, медь или никель. К тому же, это дополнительная защита от коррозии.

Накладные петли

Особенности такого типа петель заключается в креплении не к торцу, а к видимой плоскости поворачиваемого полотна. Как правило, эти навесы делают необычной формы с узором или с имитацией кованых элементов.

Врезная конструкция

Под петли обустраивается выборка, толщиной в створку. Этот типа используется чаще всего, поскольку отличается надежностью и легкость установки. Простая конструкция таких петель легко разбирается и дает возможность демонтажа поворачиваемого полотна.

Петли дверные скрытые

Скрытую петлю такого типа абсолютно не видно при закрытом положении устройства. Это довольно сложно сделать конструктивно, что увеличивает стоимость, но лучше смотрится с точки зрения декоративности.

Петли ввертного типа

Одна из частей петли крепится к наличнику или неподвижной части, а другая- в торец поворачиваемой части. Дверь не должна быть установлена вровень с коробкой. Такие механизмы можно регулировать, хотя есть и нерегулируемые конструкции.

Конструкция барных петель

Конструкция отличается открытием в обе стороны. Это становится возможным благодаря шарнирному обустройству механизма. Дополняют его пружинами, которые возвращают крылья пружины в исходное состояние.

Два варианта обустройства чердачного люка

Сразу отмечу, что оба варианта гарантировано, работают и проверены на практике. Если вас интересует быстрый монтаж, то лучше выбрать 1 способ обустройства, а для творческих личностей, у которых есть время и желание подойдет 2 вариант.

Вариант 1: быстро, просто, надежно

Речь идет о пластиковой конструкции. Для начала вам нужно выполнить точные замеры потолочного проема, чертеж здесь делать не обязательно вполне подойдет простенькая схема.

• Помимо длины и ширины необходимо промерить диагонали, если они не одинаковые, значит, проем перекошен и требует выравнивания.
• Толщина перекрытия считается косвенным параметром, но эта характеристика также указывается. С такой схемой можно заказывать оконный блок.

При заказе пластикового люка желательно сразу купить облицовку для откосов

• Теперь вам нужно временно зафиксировать конструкцию в проеме. Для этого вставляете люк в проем, и расклиниваете его по периметру, после чего снимаете дверцу и проверяете диагонали рамы, перекосов быть не должно.
• В раме есть капельники (отверстия для конденсата), они должны смотреть вниз.
• Дальше берете дрель или перфоратор и насквозь, через раму высверливаете с каждой стороны по 2–3 отверстия. Через эти отверстия фиксируется конструкция, на бетоне используются анкера, на деревянных перекрытиях саморезы.

При высверливании и фиксации главное чтобы раму не перекосило

На следующем этапе ставится на место крышка, после чего зазор между рамой и перекрытием задувается монтажной пеной, а когда она высохнет, срезаются излишки и приклеиваются откосы.

Пластиковую конструкцию способен установить любой домашний мастер

Вариант 2: сборка деревянной конструкции

Деревянную конструкцию собрать не намного сложнее, чем врезать пластиковую, плюс этот вариант дешевле.

Для начала вам нужно сделать короб, для этого используется доска толщиной 30–40 мм. Доски просто скручиваются саморезами и мебельными уголками в правильный прямоугольник, после чего он врезается в проем.

Деревянный короб устанавливается аналогично пластиковому

Дальше вам понадобится брус с выбранным пазом по периметру, в него потом ляжет крышка, такой брус проще купить, а заодно сразу купить брус под каркас крышки. Сначала собирается каркас рамы.

Наружная рама собирается из бруса с выбранным пазом

Крышка также собирается из бруса и обшивается с обеих сторон листами фанеры или ОСП, а для утепления внутрь закладывается минеральная вата или пенопласт соответствующе толщины.

Крышка обязательно утепляется минеральной ватой или пенопластом

На последнем этапе прикручиваются навесы и ручки, после чего рама с крышкой вставляется в короб проема, а на паз по периметру клеится уплотнитель.

Для деревянного люка используются дверные навесы

Какие нюансы строительства люка в погребе необходимо учитывать

Чтобы дверца получилась хорошо и с первого раза, нужно учесть все нюансы ее строительства. Для начала нужно определиться, где именно расположить крышку для подвала

Для этого нужно обратить внимание на следующие факторы:

1. Нельзя размещать люк впритык к стене, так как должно остаться место для распахивания дверцы.
2. Если подвал размещен на кухне, то вход в него должен быть на свободном месте, где точно не будет стоять кухонная мебель.
3. В погреб рекомендуется установить усиленную дверь, чтобы она выдерживала вес человека.
4. Размер входа в подвал не должен быть слишком маленьким и слишком большим. Он должен соответствовать габаритам хозяев.

Придерживаясь данных рекомендаций, можно сделать отличное подвальное помещение с надежным и безопасным входом.

В данном видео вы подробнее узнаете о люке в подвал:

Самостоятельное изготовление подвального люка

Вначале давайте подробно рассмотрим, каким требованиям должен соответствовать безопасный подвальный люк в том случае, если вы решите сделать его своими руками, предварительно начертив подробный чертёж конструкции:

• люк в полу жилого дома обязан обеспечивать хорошую изоляцию помещения, дабы избежать возможного возникновения плесени или различных грибков;
• крышка напольного люка должна надёжно закрывать входное отверстие в подвальное помещение дома;

Простой деревянный люк для подвала

Перед тем как приступить к монтажу напольного люка, который вы решили соорудить сами, необходимо заранее приготовить все необходимые инструменты и материалы:

Оригинальный декор подвального люка в деревянном доме

• уголки, сделанные из металла;
• листовой металлический материал с примерной толщиной 4-6 мм;
• резину;
• сварочный аппарат и все сопутствующие элементы для его безопасной эксплуатации;
• электроды;
• саморезы;
• отвёртку или шуроповёрт;
• болгарку;
• электрическую дрель;
• рулетку или иные измерительные материалы.

Перед тем как приступать непосредственно к строительству люка своими руками, первоначально необходимо изготовить специальный каркас. Соорудить его нужно с учётом всех пропорций и технологий, чтобы он идеально подошёл для общей конструкции.

Конструкция и чертеж подвального люка

Для этого при помощи сварочного аппарата из уголков и прочих металлических деталей, вы можете сконструировать заготовку для основной части конструкции люка, форма её должна иметь вид квадрата или прямоугольника.

По дальнейшему ходу работ можно сделать следующие заметки и дать некоторые общие советы:

1. В качестве уплотнителя лучше всего использовать резину с повышенным уровнем плотности.

2. Крышка люка может быть сделана из металла или древесины. Выбор материала будет зависеть от ряда факторов, таких как финансовое положение хозяина, личные предпочтения, общий дизайн помещения, цели, с которыми будет использоваться подвальное помещение.

3. При изготовлении каркаса лучше всего притупить острые углы на крышке люка.
4. С верхней стороны крышка должна быть несколько шире, чем снизу.
5. Рассчитывая размеры каркаса и всей конструкции в целом, необходимо учитывать толщину уголков, чтобы люк мог плотно закрываться.
6. Крышку необходимо надевать на петли, что позволит прикладывать меньше усилий для открытия и закрытия. Петли стандартных размеров можно купить в любом строительном магазине, главное, чтобы они соответствовали общим размерам предполагаемого люка.
7. Одни петли крепятся непосредственно на самой крышке, другие монтируются на уголки. Для надёжности крепежа лучше всего монтировать петли, используя для этого шурупы или саморезы.

Что необходимо знать перед подготовкой к сооружению погреба

Подвалы могут быть заглубленные, т. е. подземные, полузаглубленные (полуподземные), наземные. Все зависит от уровня грунтовых вод, но при любых обстоятельствах пол погреба должен располагаться на 0,5 м выше данного уровня. Дополнительно можно выделить типы простейших хранилищ: ямы, ледники, бурты и т. п.

Стоит знать, что заглубленные погреба устраивают в том случае, если уровень грунтовых вод не высок, либо при периодическом их подъеме. При геологическом исследовании грунтовых вод на участке может выявиться, что их уровень достаточно высок (превышает 1,5 м от поверхности грунта), то желательно сделать выносной погреб, поскольку оградить подвальное помещение от сырости практически невозможно.

Полузаглубленные погреба устраивают в тех местах, где залегание грунтовых вод от поверхности грунта достигает глубины около 80 см, и при отсутствии возможности обустройства погреба на естественной возвышенности. При строительстве данного вида погреба получается искусственная возвышенность, в таком случае подтопление погреба исключено.

Овощехранилище (наземный погреб) сооружают для хранения корнеплодов и овощей в случае, если в планах хранить запасы, превышающие три и более тонны.

Подпол, т. е. погреб, который устраивают под домом, должен быть заглубленным не менее 1,5 м от уровня пола в деревянном доме. В случае меньшей глубины температура в подвале повышается до 8°С, что негативно воздействует на сохранность корнеплодов. Температура, оптимальная для хранения овощей и корнеплодов в подполье должна быть от 0°С до +5°С.

Стены подвального помещения строят чаще всего из кирпича и бетона, реже – из дерева и камня. В обязательном порядке помещение погреба должно быть оборудовано приточно-вытяжной вентиляцией, для сохранения правильного влажностного и температурного режима.

Уровень залегания грунтовых вод на месте сооружения погреба можно определить с помощью нескольких способов:

— на участке пробурить яму, с помощью которой контролировать уровень глубины залегания грунтовых вод;

— осмотреть ближайшие колодцы, проанализировать уровень воды в них;

— по растениям, произрастающим на участке застройки. Уровень залегания вод от поверхности грунта на участке не превышает одного метра, если растительность яркая по окраске и сочная, а так же преобладают растения хвощ, осока либо незабудка.

Контроль грунтовых вод лучше всего производить ранней весной, во время, когда снег растаял, и талая вода поднимает уровень вод в грунте, либо осенью, при сильных дождях. В дальнейшем контроль уровня грунтовых вод может помочь избежать подтопления подвала в дождливую осень либо весной, и избавит от затрат на ремонтные работы и обустройство дополнительной гидроизоляции.

В заключение

Как вы видите, крышка погреба, созданная своими руками, – задача посильная для большинства хозяев. Если вы не уверены в своих силах, лучшим решением будет обратиться за помощью к специалистам, которые дадут не только грамотные советы, но и помогут в процессе сборки и монтажа.

Помните, что конструкция, в первую очередь, должна быть надежной и удобной, а уже потом – красивой и оригинальной по дизайну.

Полезные статьи:

Как отделать цокольный этаж

Что нужно учитывать при монтаже вытяжки в погребе

Отличие цокольного этажа и подвального помещения

Как провести гидроизоляцию подвала изнутри

Что нужно учитывать при постройке землянки

Монтаж дренажа цоколя

Что нужно для просушивания погреба в гараже

Особенности постройки погреба в доме
