Маты для теплых водяных полов

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

  • низкий коэффициент теплопроводности;
  • сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
  • стабильность формы;
  • длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Популярные материалы

Пенополистирол. Вспененный полимерный материал. Он отличается хорошими теплотехническими показателями, небольшим весом и демократичной ценой. Плиты не гниют и не пропускают влагу. Недостатком пенополистирола можно считать сравнительно небольшие звукоизоляционные показатели.

Ведущие производители предлагают специальный утеплитель под теплый пол с бобышками. Благодаря специальным выступам укладка труб водяного пола не представляет особого труда. Материал отличается повышенными прочностными показателями, имеет защиту от конденсата. Также в продаже имеются фольгированные маты.

Фольгированная минеральная вата. Утеплитель под водяной теплый пол предлагается в виде рулонов или плотных плит. Он изготавливается из природного сырья и относится к классу негорючих материалов. Особой популярностью пользуются базальтовые маты, которые отличаются высокой стабильностью формы. При работе с ними выделяется минимальное количество вредной для организма пыли. Главным недостатком минераловатных утеплителей считается повышенная чувствительность к влаге. При намокании они теряют свои изоляционные свойства. Наличие фольгированного слоя снижает эту вероятность.

Натуральная пробка. Теплоизоляцию для водяного теплого пола изготавливают из коры пробкового дерева. Методом прессования получают тонкий рулонный материал толщиной 3-4 см и плотные маты. Утеплитель характеризуется:

  • безопасностью – утеплитель экологичен и гипоаллергенен;
  • хорошими показателями тепло- и звукоизоляции;
  • устойчивостью к процессам гниения и разрушения грызунами;
  • стабильностью геометрии;
  • водонепроницаемостью.

Практически единственный недостаток натуральной пробки – высокая стоимость.

Пенофол. Этот вид теплоизоляции для теплого водяного пола изготавливается на основе вспененного полиэтилена. Слой полимера покрывается с одной (тип А) или двух (тип В) сторон алюминиевой фольгой. Также предлагается самоклеящаяся модификация (С). Если планируется заливка бетонной стяжки, то в системе теплого пола следует использовать разновидность ALP – фольгированный слой ламинирован покрытием из полиэтилена.

Имеющийся в структуре воздух препятствует потерям тепла, а металлическая поверхность способствует его отражению в помещение. Общая толщина утеплителя не превышает 10 мм. Компактные рулоны легко транспортировать и укладывать.

Металлизированная лавсановая пленка. Негорючий утеплитель для пола, который отличается идеальными отражающими показателями. Материал инертен к агрессивным химическим веществам и микроорганизмам.

Гидроизоляционные показатели гарантируют защиту системы от проникновения влаги из подвального помещения или грунта. Пленка отличается упругостью, имеет достаточную прочность к деформации, переносит высокие нагрузки.

Металлизированный слой часто дополняется вспененным полиэтиленом толщиной от 2 до 10 мм. Это улучшает теплоизоляционные показатели, но снижает класс горючести материала. Лавсановая пленка выдерживает без разрушения и деформации температуры до +90 °С. Это позволяет укладывать трубы непосредственно на нее.

Основные характеристики утеплителей приведены в таблице:

Утеплитель ПоказателиПенополистиролМинвата фольгировПробкаПенофолЛавсановая пленка
Теплопроводность, Вт/м·К0,0336-0,0350,035-0,0450,036-0,0420,037 — 0,0520,031-0,037
Влагопоглощение %0,2-0,40,1-0,210,35-0,70,1-0,2
Паропроницаемость, мг/м·ч·Па0.050,49-0,600,2-0,60.0010.001
Горючесть, классГ1-Г4НГГ1Г1Г1
Срок службы, лет50-100более 50 лет20-25
Диапазон рабочих температур, °С-50 – +85от -200 до +700от -200 до +130от -40 до +95-60 — +100
Коэффициент звукопоглощения, %85-9052
Шумопоглощение, дБ23-2810-12 для черной, 16-20 для белой20-32

Зачем требуется теплоизоляционная подложка

Если теплый пол смонтирован по всем правилам, то его коэффициент полезного действия разрешает применять систему в качестве основного отопления, правда, не для всех помещений и не во всех климатических зонах. Некачественная подложка под теплый водяной пол настолько понижает эффективность отопления, что оно может применяться лишь в качестве дополнительного.

Схема – слои теплого пола

На схеме показана подложка под трубами

Наличие качественной подложки способно уменьшить непродуктивные тепловые потери на 20% и более процентов. Особенно важен этот элемент на первых этажах – тепловая энергия уходит в землю. На вторых и выше этажах потерянное тепло хотя бы обогревает нижние помещения, но это небольшое утешение.

Подложка необходима для теплосбережения

Энергия более равномерно распределяется по площади пола. Нет слишком холодных и слишком горячих участков. Минимизируется негативное влияние высоких температур на финишные половые покрытия и мебель.

Без подложки тепло распределяется неравномерно

Существенно сокращаются финансовые потери не только на отопление пола в зимний период времени, но и на его монтаж и техническое обслуживание. Подложка с бобышками позволяет пробовать несколько вариантов укладки труб, при этом временная фиксация их положения может не делаться. Монтажники имеют возможность выбрать наиболее удобные места соединение системы, устанавливать датчики контроля режимов функционирования в оптимальных местах. За счет этого управление водяной отопительной системой становится более надежным и точным.

Подложка с бобышками облегчает процесс укладки труб

Теплоизоляционная подложка, кроме своих основных задач, выполняет роль эффективного шумоизолятора. Это очень важный фактор для многоквартирных домов старой постройки, у них очень низкие показатели теплосбережения, потери могут составлять 40–50%. Еще одна дополнительная функция некоторых видов подложек – паро- и гидроизоляция.

Подложка – хороший изолятор

Достоинства и недостатки матовых тёплых полов

Для изготовления подобных изделий используется современный теплоизоляционный материал. Активное внедрение современных технологий привело к тому, что матовый тёплый пол:

  • обладает превосходными эксплуатационными характеристиками;
  • может использоваться для устройства полусухой и мокрой стяжки;
  • сохраняет геометрию и размеры на протяжении всего периода эксплуатации;
  • легко монтируется при наличии замковой системы;
  • упрощает укладку труб за счёт наличия специальной разметки;
  • не гниёт;
  • не боится воздействия воды;
  • безопасен для человека;
  • способен выдержать значительные температурные колебания;
  • имеет длительный срок службы.

ФОТО: satra.ruПлиты обладают достаточной влагостойкостью

Из недостатков стоит отметить горючесть пенополистирола. При этом, в процессе горения выделяется токсичный дым. Чтобы снизить негативное влияние на человека, производители вводят в состав материала антипирены. У таких изделий в конце маркировки присутствует буква «С».

ФОТО: vse.kzПри горении выделяются вредные вещества

Профильные маты с «бобышками»

Самый совершенный и наиболее удобный утеплитель. Маты специально разработаны для монтажа теплого водяного пола. Материал, из которого они сделаны, все тот же – пенополистирол, но благодаря применению в производстве усовершенствованной технологии гидропеллентной штамповки, на матах имеются специальные выступы (бобышки).

Бобышки могут иметь самые разнообразные формы: круглые, цилиндрические, кубические, многогранники и др. Выступы, расположенные на определенном расстоянии друг от друга, обеспечивают надежное крепление и фиксацию трубопровода в нужном положении.

При использовании этих матов практически исключается возможность смещения труб во время их монтажа и последующей заливки бетоном.

Покрытие матов зависит от модели и производителя. Некоторые виды теплоизолятора выпускаются вообще без какого-либо покрытия, можно купить модели с верхним пленочным слоем или тянутой гидроизоляционной пленкой. На качественные характеристики изделия данный показатель не влияет.

Для удобства и простоты укладки утеплитель снабжен специальными замковыми соединениями, которые помимо прочего обеспечивают хорошую герметичность стыков. Маты образуют сплошную поверхность без щелей и зазоров, на которую можно укладывать любой вид стяжки.

Еще одним несомненным плюсом профильных матов из пенополистирола является то, что они создают отличный противошумовой барьер, утеплитель позволяет значительно снизить уровень шума до 25 дБ.

Разновидности матов

При монтаже системы теплого пола могут применяться несколько разновидностей матов, которые отличаются материалом изготовления, внешним видом, способом укладки, функционалом. Условно они делятся на две большие группы – рулонные и листовые.

Рулонные

Рулонные маты делают из пенофола или вспененного полиэтилена — они обходятся дешевле

Специалисты рекомендуют приобретать рулонный материал, если система является дополнением к основному отоплению и укладывается над нежилым помещением. Материал изготовления таких матов – пенофол или вспененный полиэтилен с лицевым фольгированным слоем. Тепловая энергия отражается от фольги и направляется вверх.

Особенность таких подложек заключается в гладкой поверхности, к которой фиксируют трубы. Для этого можно использовать специальные пластиковые держатели или закреплять контуры с помощью пластиковых зажимов к арматурной сетке, которую прокладывают поверх подложки для укрепления стяжки. Этот тип утеплителя наиболее дешевый. Толщина варьируется от 2 до 10 мм

Особое внимание при его укладке уделяют стыкам – их проклеивают фольгированным скотчем

Еще одна разновидность – маты из пенополистирола с дополнительным слоем фольги и пленки из полимера. Благодаря наличию разметки укладка труб по такому утеплителю происходит проще и быстрее. Контур закрепляют также поверх арматурной сетки при помощи пластиковых хомутов.

Листовые

Пенополистирол перед заливкой закрывают пленкой, чтобы не повредить материал химическими веществами в бетоне

Для изготовления листовых подложек используются разные материалы. Изделия отличаются толщиной. Подложки из пенополиэтилена могут иметь толщину 1 – 12 мм. Эта разновидность утеплителя не рекомендована из-за подверженности к деформации. Сшитый пенополиэтилен обладает хорошими эксплуатационными характеристиками. Толщина такого листового утеплителя варьируется в диапазоне 2 – 20 мм. Материал отличается упругостью и жесткостью.

С водяными теплыми полами чаще используют пенополистирольную листовую подложку, толщина которой может составлять 5 – 200 мм. Главный плюс – негорючесть материала и влагостойкость.

ППС бывает трех видов:

  • прессовым;
  • беспрессовым;
  • экструзионным.

Экструзионная подложка из ППС подходит для всех видов теплого пола. К разновидности подложек, которые применяют в качестве теплоизолятора, относят ППС-листы с гладкой поверхностью. Их толщина составляет не менее 5 см. Главные плюсы: долговечность, прочность, стойкость к механическим воздействиям, способность удерживать тепловую энергию. Это отличный вариант для утепления перекрытия первого этажа над неотапливаемым помещением.

Как выбрать электрический пол

Купить лучший нагревательный мат или инфракрасную пленку для своей квартиры, загородного дома или дачи – мечта каждого владельца недвижимости. Выбирать продукцию необходимо не только с оглядкой на репутацию производителя и цену, но и с учетом особенностей эксплуатации. Какой вид теплых полов будет лучше для разных типов покрытий? Это зависит от типа нагревательного элемента, мощности и возможности подключения терморегулятора, класса защиты от пыли и высокой влажности.

Тип

Производители выпускают инфракрасную пленку, нагревательные маты и кабеля, панели. Выбор типа оборудования зависит от вида напольного покрытия и основания. Большинство видов финишного напольного покрытия укладывают на стяжку. Если основание уже готово, то можно использовать пленку – нагревательный элемент этого типа не поднимет финишное покрытие на большую высоту. Нагревательные маты и кабеля можно уложить в стяжку или в плиточный клей. Это обеспечит дополнительную защиту от статической нагрузки.

Инфракрасные полы нагревают не только пол, но и мебель, которая отдает тепло и делает микроклимат в комнате уютным и комфортным. Маты и кабеля нагревают только пол, это заставляет задуматься о максимально возможной температуре поверхности. Полы с инфракрасным излучением меньше всего влияют на здоровье человека. Для систем другого типа необходимо позаботиться о наличии защитного экрана от электромагнитного излучения.

Применение

Теплые полы используют в качестве основной и дополнительной системы обогрева. Основная система теплоснабжения должна иметь высокую удельную мощность – не ниже 220-230 Вт/кв.м. Для дополнительного отопления достаточно 150-180 Вт/кв.м.

Тяжелая мебель может стать причиной повреждения нагревательного элемента. Если теплый пол будет находиться под высокой статической нагрузкой, то лучше отдать предпочтение панелям в корпусе из алюминиевого сплава или матам, кабелям, которые укладываются в бетонную стяжку. Пленочные полы рекомендуется укладывать под финишное напольное покрытие там, где не планируется установка книжных шкафов, тяжелых комодов и стиральных машин.

При выборе продукции для укладки на балкон, в ванную комнату, на открытую террасу – необходимо уделить внимание степени защищенности. Преимущества у продукции с классом защиты от IP57 и выше

В регионах с суровым климатом, рекомендуется выбирать оборудование, рассчитанное на эксплуатацию в широком диапазоне температур.

Терморегулятор

Терморегуляторы поддерживают стабильную заданную температуру. Это положительно влияет на микроклимат в помещении, помогает снизить затраты на электроэнергию. Производители не всегда комплектуют этим оборудованием свои теплые полы определенных марок, предлагая выбрать наиболее подходящий к требованиям покупателя тип терморегулятора.

Выпускаются механические, электронные и программируемые терморегуляторы. Для контроля над температурой могут использоваться выносные или встроенные датчики. Конструктивные особенности позволяют выполнить встроенный или накладной монтаж, подключить терморегулятор к DIN-рейке. При выборе оборудования учитывается диапазон температур и максимальная мощность подключенной системы обогрева.

Наиболее функциональными являются программируемые терморегуляторы, совместимые с полами разного типа. Они имеют высокую точность настройки, защиту от детей, несколько режимов работы, информативную панель управления. Это помогает экономить максимальное количество электроэнергии без потери высокого уровня комфорта в помещении.

Мощность

Общая мощность нагревательных элементов определяет возможность поддерживать в помещении определенной площади заданную температуру. При вычислениях учитывается тип системы обогрева, количество мебели, высота потолков. Точный расчет может сделать теплотехник, который учтет все дополнительные параметры эксплуатации теплого пола.

При использовании электрических полов в качестве дополнительного обогрева, самые мощные нагревательные элементы рекомендуется монтировать на балконах и в ванных комнатах. Здесь мощность не должна быть меньше 180 Вт/кв.м. В жилых комнатах допускается мощность в диапазоне 110-130 Вт/кв.м. Этого достаточно для нагрева полов, создания комфортной температуре в комнате в короткий период межсезонья. При покупке оборудования для основной системы обогрева эти показатели мощности необходимо увеличить в 1,5-2 раза.

Назначение матов для теплого пола

Водяной теплый пол обычно закрывается бетонной стяжкой, толщина которой изменяется в пределах от 50 до 100 мм. Это способствует распределению тепла и обеспечивает мощную теплоаккумуляцию. Трубы при заливке будут претерпевать высокие статические и динамические нагрузки. Для того чтобы обезопасить коммуникации от повреждения, необходимо уложить упругую подложку, это – одна из функций матов для пола. Кстати, это накладывает некоторые требования на конструкцию матов, ведь материал должен сочетать достаточный уровень механической прочности на сжатие с высокими теплоизоляционными качествами.

Какие лучше купить маты для тёплого водяного пола: популярные модели

Если вы ещё не определились с тем, какие маты для тёплого водяного пола в вашем доме лучше купить, предлагаем познакомиться с моделями, пользующимися особой популярностью у потребителей. Возможно, среди них вы найдёте подходящий вариант.

Пенополистирольные маты для тёплого пола Кнауф Industries

Размер одного мата для тёплого пола Кнауф INDUSTRIES составляет 1200 мм × 600 мм или 0,72 м². Бобышки большого размера и особой конфигурации позволяют надёжно зафиксировать отопительный контур с трубами диаметром 16 мм либо 20 мм. Для правильной фиксации элементов относительно друг друга предусмотрен двойной замок, располагающийся по периметру каждого мата. Наличие разметки облегчает выполнение монтажных работ.

Большой размер бобышек позволяет по ним перемещатьсяКнауф Industries

Фиксаторы с бобышками Rehau Varionova

Немецкая компания предлагает маты для тёплого водяного пола Rehau, цена которых полностью соотноситься с их качеством. Размер панелей из полистирола составляет 1450 мм × 850 мм × 24 мм при расчётных габаритах 1400 мм × 800 мм. Укладка водяного контура диаметром 14–17 мм может производиться с шагом кратным 50 мм. Сформированный слой способен выдержать нагрузку до 60,0 кН/м².

Особая конфигурация бобышек гарантирует надёжную фиксацию трубRehau Varionova

Пенощит WF 16-50

Качественные изделия, способные стать достойным конкурентом зарубежным аналогам. Для изготовления матов для водяного тёплого пола «Пенощит» используется полистирол марки ПСБ-С 35 с ячеисто-пористой структурой плотностью 21–25 кг/м³. Благодаря этому, плиты обеспечивают достаточный уровень теплоизоляции. Шаг укладки может быть кратен 50 мм. Подходят для труб диаметром 16 мм. Размер плит 1000 мм × 1000 мм × 50 мм.

Тщательно продуманная конструкция, сочетающая в себе выступы и проемы, гарантирует надёжную фиксацию труб водяного тёплого пола. Изделия позволяют надёжно зафиксировать трубы диаметром 16 мм без дополнительного крепежа. Основание 30 мм. Этого достаточно для тепловой изоляции уложенного покрытия.

Пенощит WF 16-50

NP-35 от Oventrop

Качественные маты с «бобышками», которые можно использовать под устройство наливного пола и цементно-песчаную стяжку. Обладают высокими тепло и звукоизоляционными характеристиками.

Высокое качество и продуманная конфигурация выступающих элементовNP-35 от Oventrop

Электро-водяные теплые полы

Отличительной чертой отопительной системы является то, что они не подключаются к котлу, поскольку греющий элемент находится в самой трубопроводной системе. Для функционирования электрического пола также не нужны циркуляционные насосы, поскольку жидкость не ходит по трубам, а стоит на месте, нагреваясь от греющих элементов.

Монтаж электро-водного теплого пола

Второй особенностью электро-водяных систем обогрева является то, что они поставляются в уже собранном виде – с греющими элементами и специальной жидкостью внутри труб.

Третьей особенностью является их высокий уровень автономности и легкий процесс эксплуатации – устройство подключается к сети 220 В, и сразу начинает обогревать все помещения в доме. Кроме этого, такие виды теплых полов оснащены датчиками автоматического контролирования температуры, то есть, подогрев комнаты регулируется самостоятельно.

Преимущества электрического пола:

  • Используют минимальный объем обогревающей жидкости;
  • Подогрев труб происходит равномерно по всей длине. Эта технология обеспечивает хороший обогрев всей комнаты целиком, а не отдельных ее участков, как это можно наблюдать в классических водяных полах;
  • Гибкие настройки и локальный подогрев. То есть, вы можете производить обогрев отдельного электрического контура.

Сравнение альтернативных систем теплых полов

Жидкостные теплые полы (они же электро-водяные) могут устанавливаться в квартирах многоэтажных зданиях. Отметим: классический водяной пол не может устанавливаться в многоэтажных зданиях из-за риска затопления соседей.

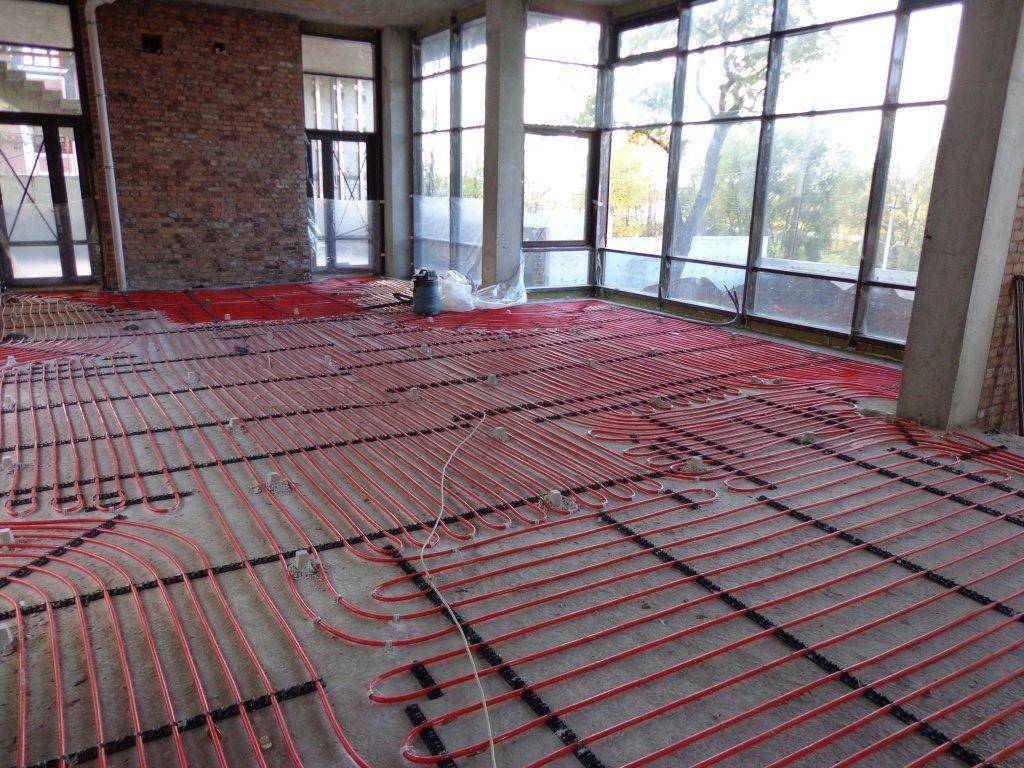

Укладка теплопроводящих контуров водяного пола

Перед укладкой трубы старое напольное покрытие удаляется, а трещины на стяжке тщательно заделывают цементно-песчаным раствором. По периметру помещения на саморезах крепят демпферную ленту толщиной 8 мм из вспененного полиэтилена. Она необходима для компенсации температурных расширений стяжки во время нагревания пола.

После этого на старую стяжку укладывают полипропиленовую рулонную подложку со слоем фольги с одной стороны. Стелют ее фольгой вверх.

Между собой листы соединяют скотчем. На фольгированную подложку укладывают арматурную сетку с ячейками 10 х 10 см. Сетки между собой скрепляют вязальной проволокой.

Трубки контура отопления укладывают на сетку в соответствии с выбранной схемой. Через каждые 30-50 см трубки закрепляют к сетке пластиковыми хомутами. При этом соблюдают шаг укладки 15-30 см.

В качестве альтернативе арматурной сетке можно применить готовые теплоизоляционные маты из пенополистирола. На них предусмотрены бобышки для фиксации трубок теплого пола. К тому же маты дают дополнительную звукоизоляцию.

В месте выхода трубок из стяжки на трубы надевают защитные металлические кожухи. Они защитят трубы отопления в стяжке пола от истирания при расширении и сужении бетона. Напуск труб в месте подключения к коллектору 0,5-1 м.

Уложенные трубы подключают к коллектору и источнику горячей воды, после чего производят проверку всей системы полы под давлением. Проверяют нагревание всех труб и отсутствие течей. После опрессовки системы устанавливают маяки и заливают песчано-цементную стяжку поверх труб.

Толщина стяжки не менее 30 мм но не более 70 мм. Если уложить слой бетона более 70 мм то пол получится инертным, а хозяева будут терять деньги на длительный разогрев. Через 21 день стяжка полностью высохнет и на нее можно уложить плиточное покрытие.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить бобышки для теплого пола своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!
