Виды черновых полов
Черновой пол в разрезе напоминает слоёный пирог:
- Основание. Именно на него выпадает вся нагрузка.
- Слои гидро-, тепло- и шумоизоляции.
- Стяжка.
- Черновое покрытие.
Подобное соорудит далеко не каждый хозяин, впрочем, черновой пол своими руками можно делать по-разному. Благо, существует несколько вариантов его обустройства.
Мокрые полы
Заливка стяжки производится на слои теплоизоляции
Самая популярная методология. Для её реализации не нужны особые навыки и большие затраты. Стяжка осуществляется при помощи гипсового либо цементно-песчаного раствора. Наиболее актуальна в домах с перекрытиями из плит. Заливка стяжки производится на слои теплоизоляции. Верх такого пола обязательно выравнивается и просушивается, а только потом покрывается последним завершающим слоем.
Есть три основных вида полов с мокрой стяжкой:
- Однослойные. Используют для ликвидации дефектов плит, как правило, при перепадах до 1,5 см.
- Двухслойные и многослойные. Применяют, когда нужно выровнять значительный диссонанс высот (до 12 см). Их просто не реально ликвидировать одним слоем.
Заливка основания – отличный способ сформировать идеальную поверхность для настилки ковролина, ламината или линолеума.
Сухой пол
Пример укладки сухой стяжки, которая отличается легкостью и скоростью укладки
Чтобы минимизировать время укладки чернового пола, используют сухую стяжку. Растворы практически не участвуют в процессе её формирования. По этой причине стяжка не нуждается в длительной просушке. В создании «пирога» участвует изоляционный материал, обрешётка и настил из дерева. При монтаже создаются вентиляционные зазоры.
https://youtube.com/watch?v=znsLYIjyBNI
Сборный пол
Речь идёт о сухой стяжке. Её монтируют поверх плит либо настила с досок. Сборный пол представляет собою конструкцию из рулонных, листовых материалов и сухой засыпки. «Пирог» обычно состоит из стяжки, теплоизоляционных материалов, лаг и сухих смесей. Сверху монтируется черновой пол.
Сборные полы отличаются высоким уровнем звукоизоляции и служат основанием для большинства чистовых полов. Они почти в 2 раза легче мокрых стяжек, но имеют приличную толщину, поэтому не подходят для тонких рулонных покрытий.
Полы на лагах
Пример утеплённого деревянного пола на лагах
Данный вид чернового пола чаще всего встречается в старых домах. Лаги выравнивают и значительно облегчают монтаж деревянного пола, а также не позволяют ослаблению несущих балок.
Обустройство полов на лагах кажется довольно простым, но его не осуществить без должной подготовки. С ними невозможно работать, не зная всех тонкостей.
Не позволительно выравнивать лаги при помощи деревянных клиньев и прокладки из щепок. Подобная конструкция не отличается жизнеспособностью и спустя некоторое время пол начинает скрипеть и прогибаться. Чтобы выровнять, под лаги засыпают песок либо подстругивают материал.
Обработка антисептиком и обустройство вентиляции повышают срок службы каркаса. Сверху его покрывают плитами либо листовым материалом, а для понижения индекса приведенного шума под лаги могут укладывать пенополиэтилен или ДВП.
Регулируемые полы
Пример установки пола на регулируемых лагах
Эти полы опираются на плиту перекрытия через резьбовые стойки. Способствуют поднятию чистового покрытия на высоту до 7 см (если речь идёт о фанере) или до 22 (при помощи лаг). Для создания чернового пола используются балки, черепные брусья и доску из хвойных пород дерева, как правило, с пониженной сортностью.
Холодный пол с теплым подпольем
Для начала необходимо провести стандартные подготовительные работы. Процесс отличается тем, что если подготовить основание, тогда не обязательно делать насыпь из прокаленного песка. В таком случае достаточно сделать небольшие столбики, которые необходимы под лаги для пола. Для того, чтобы создать такую опору, следует использовать блоки из пенобетона. Каждый столбик – это отдельная и независимая деталь, которая устанавливается и заливается отдельно от остальных, согласно предварительным разметкам.
Блоки из пенобетона для создания опоры.
Следует обратить свое внимание на то, что доски для чистового покрытия необходимо устанавливать в крест по отношению к лагам. Если над лагами не будет устанавливаться дополнительная обрешетка, тогда их необходимо устанавливать поперек досок
Требуется четко распланировать установку, определить оптимальное расстояние и произвести прочие дополнительные расчеты.
Разметку следует делать на той части, на которую будет идти упор в конце всей конструкции. Первая лага должна располагаться таким образом, чтобы между стеной и боковой часть было расстояние около 15 сантиметров. Такая дистанция должна соблюдаться с обеих сторон.
Пример правильной установки лаг на столбики.
Пример такой установки вы можете увидеть на фото. Строитель, который самостоятельно занимается подобным строительством и делает все по своему усмотрению, может немного перемещать столбики так, как ему будет более удобно. Фундамент для опорных деталей должен заливаться сплошным рядом или возле каждой опоры отдельно.
Следует обязательно учитывать ту особенность, что уровень фундамента должен выходить за контур опоры, хотя бы на пять сантиметров. Из этого следует, что опалубка для пола по лагам должна устанавливаться таким образом, чтобы полоса фундамента была больше по ширине и длине, чем сам ряд на размер около 10 сантиметров.
Такие же параметры для фундамента должны соблюдаться, когда устанавливаются опоры в отдельном порядке. Когда вы заливаете бетонную основу, то должны помнить, что все действия должны осуществлять по определенной инструкции. Для начала утрамбовывается земля. После этого монтируется опалубка, у которой высота бортов должна составлять 10 сантиметров. Для укрепления на дно крепится сетка из арматурных прутьев. Далее заливается само бетонное основание и сохнет в течении трех суток. После полного высыхания делается гидроизоляция и установка опор. Устройство деревянного пола по лагам с гидроизоляцией можно осуществить, применяя обыкновенную полиэтиленовую пленку.
Гидроизоляцию поможет сделать обычная полиэтиленовая пленка.
Если необходимо выровнять поверхность опор, то используют раствор на основе цемента. Если необходимо наносить слой, толщина которого составляет более 5 сантиметров, тогда в цемент погружают сетку из арматурных прутьев. После того, как опора будет выровнена, на нее следует разместить слой гидроизоляции. После этого требуется поместить деревянное покрытие, толщиной 3 сантиметра, которое обработано антисептическим веществом. Такая укладка лаг просто необходима для пола. Даже сами лаги должны быть обработаны антисептиком, иначе вся работа ничего не стоит.
Подпольное пространство, которое характерно для холодного вида полового покрытия, полностью заполняют шлаком или керамзитом. Позволяется оставить только небольшой слой свободного пространства, размером 5 сантиметров. Также должен присутствовать небольшой технологический проем, для циркуляции воздуха в подполье.
Схема конструкции пола с подпольем.
Согласно современным строительным требованиям, которых обязательно стоит придерживаться, когда строишь деревянный пол на лагах, если площадь здания составляет 15 квадратных метров, тогда должно присутствовать два проема для циркуляции воздуха, которые должны размещаться в двух противоположных плинтусах. Общие параметры этих отверстий должны составлять около 20 квадратных сантиметров. Для того, чтобы эти отверстия не пострадали от острых зубов мышей, их следует закрыть, используя сеточку из прочного цветного металла.
Устройство пола на лагах
По большому счету, пол на лагах – это часть пустотелого деревянного перекрытия, которые устраивались в домах раньше, сейчас эта технология также активно применяется в малоэтажном строительстве. Идея очень проста и состоит в следующем. Основание перекрытия формируют балки, установленные с определенным шагом, поверх них делается черновой настил, который, по сути, уже и является полом.
Строение деревянного перекрытия в разрезе
Если в перекрытии используются мощные балки, способные выдерживать вес всей конструкции, а также мебели и людей в помещении, то при выравнивании или поднятии пола на лагах достаточно использовать брус небольшого сечения, так как под ним уже есть капитальное основание, на которое он будет надежно опираться.
Разновидности бруса для лаг
Лаги выставляются в одну плоскость и при необходимости надежно фиксируются. Среднее сечение лага, укладываемого на бетонное основание, составляет 50*50 мм. Это означает, что такой пол будет выше, чем старый. С одной стороны это может быть недостатком, например, в помещении уже установлены двери, или пол станет банально выше входного порога. Бывает такое в основном в квартирах и домах, где изначально такие конструкции не планировались.
Минеральная вата для утепления пола
С другой стороны, такое строение сулит нам следующие возможности. Во-первых, под лагами или между ними мы можем пропустить различные коммуникационные линии, например, трубы отопления или водоснабжения. При этом не потребуется ничего штробить и маскировать. Во-вторых, появляется возможность разместить под полом слои тепло- и звукоизоляции (в основном речь идет про первый пункт). В-третьих, таким способом вы выровняете свои полы достаточно быстро и качественно, вам не понадобится возиться с мокрой и грязной стяжкой. И в-четвертых, есть возможность за короткие сроки поднять пол на нужный уровень.
Укладка минералловатного утеплителя между лаг
На лаги укладывается черновое покрытие. Это могут быть деревянные доски или сделанные из древесно-полимерного композита (ДПК) – второй материал чаще используют для укладки на улице. Также популярны листовые материалы: фанера и ОСП. Ими обшивать лаги проще всего, так как размер одного листа в среднем составляет 1,5*1,5 м, однако в отличие от досок они в обязательном порядке отделываются чистовым материалом, тогда как те могут быть одновременно и финишным покрытием.
Отделка фанерного пола на лагах может быть любой: ламинат, линолеум, ковролин и даже керамическая плитка.
Закладка утеплителя
Ширина ячеек под закладку матов минеральной ваты должна быть на 1-2% меньше размеров утеплителя. За счёт плотной посадки устраняется избыточная продуваемость пола и компенсируется возможная усадка ваты со временем. При закладке матов их нужно аккуратно и равномерно сжать поперёк плоскости, вложить в полость и затем расправить внутри. Желательно, чтобы после укладки вата образовывала небольшой горб, выступающий вверх, который прижмётся досками. Если используется фольгированная вата, она располагается отражающей поверхностью вверх.

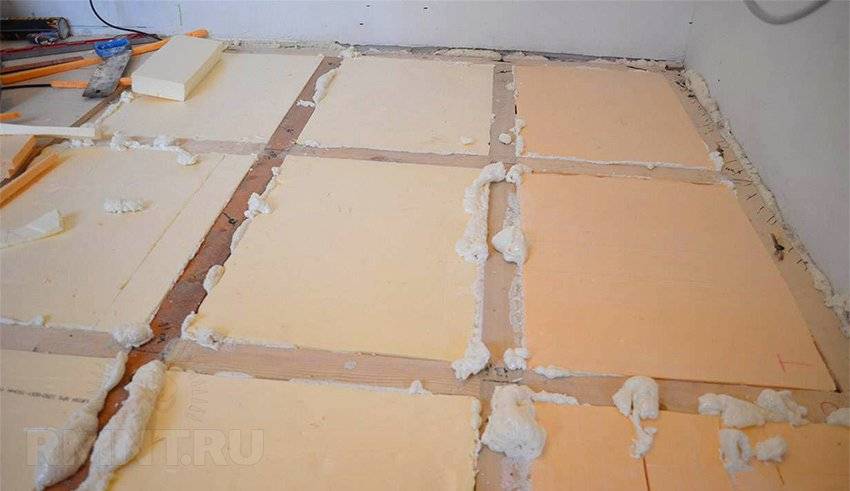

В случае с пенополистиролом, который практически не сжимаем, возможно образование незначительных зазоров. Их устраняют, задувая летней монтажной пеной по окончанию заполнения всех ячеек. Слишком толстые зазоры с целью уменьшения расхода пены можно устранить тонкими вырезанными вставками из ППС.

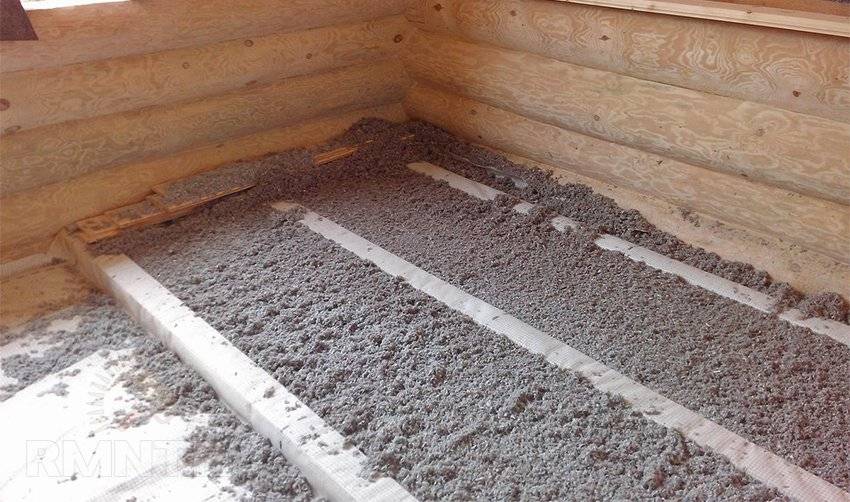

Для засыпки утеплителя в пространство между лагами необходимо локализовать ячейки, простелив дно паропроницаемой мембраной с подворотом на деревянные брусья. В самом простом варианте можно использовать геотекстиль или паробарьер для защиты кровель. Чтобы исключить сдвиг мембраны при засыпке утеплителя, её рекомендуется пристрелить скобами к деревянным элементам системы пола.
Пол первого этажа по грунту
Если у вас отсутствует теплый цоколь, то установку пола на первом этаже делают по грунту с помощью подставок из столбиков.
Деревянный пол на столбиках
- Чтобы сделать такой пол, вначале нужно удалить растительные и мягкие слои почвы. Это можно делать локально на месте установки столбиков, либо на всей площади внутри ленточного фундамента.
- Затем засыпается сухой слой грунта не менее 15-20 см и тщательно утрамбовывается.
- Полученное основание нужно увлажнить и сверху вмять в него на несколько сантиметров щебень или гравий.
- Затем делается засыпка песчано-щебеночной смеси и после уплотнения на ней укладываются столбики из красного кирпича, для поддержки балок перекрытий. Они укладываются с шагом 70-100 см, высотой в несколько кирпичей. Сверху и снизу столбики должны быть защищены слоем гидроизоляции из рубероида.
- Между столбиками желательно уложить слой гидроизоляции, чтобы снизу влага не воздействовала на балки.
- По центру столбиков укладываются балки. Их высота должна быть больше высоты досок чернового пола и утеплителя минимум на 2 см, чтобы оставался воздушный зазор.
- Доски чернового пола укладываются на столбики по краям.
- Затем идет слой пароизоляции.
- Между балок укладывается утеплитель (минеральная вата или экструдированный пенополистирол, пенопласт).
- Сверху на балки крепится половая доска чистового пола.
Для чего они нужны?
Укладка деревянных брусьев в качестве обрешетки под будущий пол позволяет усилить всю конструкцию пола в целом. Кроме того, в расстоянии между лагами укладывается шумо- и теплоизоляционные материалы, что очень улучшает характеристики пола.
Правильно смонтированные брусья и расстояние между ними обеспечивают достаточную вентиляцию подпольного пространства дома, а это значит, что древесина не будет подвергаться гниению с течением времени. Особенно если здание стоит на участке с высоким расположением грунтовых вод. Как правильно смонтировать лаги и рассчитать оптимальное расстояние между брусьями обрешётки, рассматриваем ниже.
Лаги на бетонный пол
Если есть уже бетонное основание — плита перекрытия, стяжка или плитный фундамент, сделать деревянный пол проще. Монтаж лаг на бетонный пол занимает немного времени, сколько конкретно — зависит от перепада высот и требуемых корректировок. Порядок действий и слоев такой:
- Раскатывают слой гидроизоляции. Это может быть, толь, рубероид, пергамин, современные полимерные мембраны или плотная полиэтиленовая пенка (толщиной от 200 мкн).
- В многоэтажных домах желательна установка или настил шумоизоляции: если сразу на бетон устанавливать лаги, передача шумов будет значительной.
- На подготовленное основание выставляются лаги. Сначала их просто размещают с выбранным шагом.
- Теперь их необходимо выставить по уровню с помощью строительного уровня. Корректируют по высоте подкладывая под лаги деревянные или фанерные подкладки и клинья, куски камне или кирпичей. Есть два противоположных мнения: одни советуют эти подкладки фиксировать к бетону, так как во время эксплуатации они могут выскользнуть, после чего пол начнет скрипеть. Другие говорят о том, что стоять они и без закрепления будут долго. Как поступите вы — решайте сами. Но сами лаги прикрепить обязательно: насквозь к бетонному основанию.
- Между выставленными и закрепленными брусками укладывается теплоизолятор. Это могут быть маты минеральной ваты, пенопоилстирол, пенопласт, насыпанный керамзит. Укладывается теплоизолятор вплотную к лагам, без зазоров. Прилегание должно быть очень плотным, при укладке нужно прилагать усилия.
- Поверх теплоизоляции укладывается слой паро- гидро- изоляции. Это может быть мембрана или все та же полиэтиленовая пленка. Полосы материала укладываются внахлест — с заходом 15-20 см, стыки проклеиваются скотчем. Они раскладываются прямо поверх лаг, поперек. Крепятся к брускам досками, ширина которых равна ширине лаг.
- Сверху прибивают доски пола.
Такого типа пол можно сделать в сухих помещениях бани, и то, если позволяют подпочвенные воды. В «мокрых» помещениях устройство полов будет другим — там необходимо организовать отведение воды. Как это сделать, читайте в статье «Особенности гидроизоляции пола в бане»
Иногда для удобства между лагами устанавливают дополнительные перемычки. Такой каркас для настилки половиц требует больше материалов, но позволяет сэкономить на половой доске: ее можно брать меньшей толщины, так как опоры расположены чаще.
Есть быстрый вариант монтажа — установка регулируемых лаг. Регулируемые лаги — это деревянные или фанерные бруски с вмонтированными в них шпильками и системой регулировки (гайки). Вращая гайку в ту или другую сторону, вы изменяете уровень лаг относительно пола. Сами шпильки замуровываются в пол.
Примерно так выглядят регулируемые лаги
На устройство такого пола уходит 3-5 дней, но его стоимость примерно на 15-20% дороже, чем у обычного варианта. Зато доски при достаточной степени влагоизоляции будут служить долго: прямого контакта с влажной средой нет и повреждаться они не будут. Из недостатков: они «съедают» лишние сантиметры высоты потолка
Для кого-то это некритично, а для кого-то очень важно
Особенности шумоизоляции
Структура натурального дерева, содержащая упругие волокна, отлично распространяет звук и вибрации, что может стать причиной дискомфорта жильцов при эксплуатации помещений. Чтобы этого избежать, следует прибегать к устройству шумоизоляции с помощью следующих материалов:
Проще всего организовать звукоизоляцию полов по лагам. Между деревянными брусками укладываются пористые минераловатные плиты, засыпается керамзит, либо вспученный вермикулит.
Рис. 71. Засыпка шумоизоляционного материала между лагами
Допускается также применять напыляемые жидкие полиуретановые материалы, которые в ходе твердения образуют пористую структуру, препятствующую распространению шума.
Рис. 72. Напыляемая шумоизоляция
Для предотвращения передачи вибраций от чистового настила на лаги, по всей их длине устраиваются полимерные упругие вставки из эластомера, которые гасят большинство вибраций.
Рис. 73. Вставки из эластомера
При устройстве полов по стяжке, под деревянные доски, паркет, подложку из фанеры и другие материалы прокладываются листы из пробки, вспененного полиэтилена и других упругих материалов.
При обеспечении должной шумоизоляции, ударные воздействия, последствия вибраций и структурные шумы не будут передаваться в соседние помещения.
Характеристика лаг
Лаги – это прочные поперечные балки, на которые производится настил пола. Лагами являются доски или брусья, которые могут быть изготовлены из полимера, металла, дерева или железобетона. Конечно, чаще всего используют пиломатериалы, потому что это дешевле, доступнее и удобнее в случае демонтажа. Но следует упомянуть, что обустройство пола на лагах любого типа проходит практически одинаково.
Следует запомнить, что вместо бруса также могут быть использованы подходящие по размерам доски, скрепленные попарно между собой. В этом случае допустимо некоторое превышение размера сечения. Установка производится на ребро.
Чем же так привлекателен пол со своеобразной воздушной подушкой, образующейся после укладки брусков? В списке преимуществ немаловажны следующие позиции:
- ценовая доступность материала;
- хорошая тепло- и шумоизоляция;
- возможность увеличить или уменьшить высоту пола;
- минимальная нагрузка на фундамент;
- быстрая установка;
- устойчивость к нагрузкам;
- экономия на стройматериалах;
- наличие пространства, удобного для монтажа;
- возможность выполнить укладку самостоятельно;
- обеспечение оптимального микроклимата.
Более того, аккуратное устройство пола по лагам позволит исключить достаточно дорогостоящий и хлопотный процесс выравнивания, поскольку в нем не возникнет необходимости. Эксплуатационные сроки продлит наличие вентиляционных пустот в конструкции пола. И все же, несмотря на стойкость сработанного таким методом покрытия, его рекомендуется обработать антисептиком, средствами от возгораний древесины и ее старения.
