Монтаж инфракрасного теплого пола под ламинат

Монтаж инфракрасного теплого пола своими руками.

Перед началом обязательно надо решить, как будет применяться пленка: как основной источник обогрева либо как дополнительный к нагревательным приборам – радиаторам и батареям. А потом все скрупулезно рассчитать, и наметить нужную схему:

1. Определить где будет находиться терморегулятор, к которому пойдут все провода. Кабель необходимо спрятать в стену, в гофротрубу, либо оставить на поверхности, в пластиковой коробке.

2. Начертить схему обогревательных пленочных элементов, причем учитывать все необходимые нюансы:

  • раскрой пленки следует проводить только по отрезкам, которые предусмотрены и обозначены изготовителем.
  • чтобы было меньше контактных соединений, пленку желательно разложить вдоль комнаты.
  • приблизительный отступ от стены, примерно 25-30 см.
  • элементы системы не стоит размещать под мебелью, чтобы не вызвать перегрев либо перерасход электроэнергии.
  • обязательно следить, чтобы расстояние между параллельными элементами было примерно 5 см. Нахлесты либо пересечения не рекомендуются.
  • пленочное покрытие должно закрывать до 50 процентов от всей площади пола.

3. Графическая схема обязана содержать верный план подключения проводов. Например, двоякий подход.

Для того чтобы не пересекались «фазные», а также «нулевые» провода, их требуется подключать с противоположных сторон пленки. И к тому же все это следует выполнять очень внимательно, чтобы не было короткого замыкания.

Также стоит определить, где будет располагаться термодатчик. Это должен быть самый холодный участок комнаты, но при этом надо правильно рассчитать, чтобы кабеля хватило для подключения блока терморегулятора.

Советы по монтажу плёночного пола

Специалисты советуют проводить укладку плёночного пола придерживаясь ряда правил:

  • не подключать к сети пленку, свернутую в рулон;
  • монтаж тёплого пола делать при влажности не больше 60% и положительной температуре;
  • при обнаружении повреждения на графитовой поверхности плёнки, отверстие нужно изолировать с обеих сторон;
  • делать монтаж плёночного пола под ламинат нельзя на влажную поверхность;
  • при затоплении тёплого пола, требуется быстро выключить из сети и дать просохнуть естественным путём;
  • термодатчик устанавливать в свободном доступе, чтобы при необходимости было несложно поменять;
  • сохранять схему укладки плёночного пола.

Инфракрасный плёночный полсегодня имеет большую популярность, так как способен обогреть как квартиру, так и дом. Придерживаясь, правил монтажа, можно легко и быстро установить данную систему обогрева своими руками. Кроме того, при правильном её настрое, обходиться она будет финансово не накладно.

С какими напольными покрытиями можно использовать электрический теплый пол

Как только было принято решение об приобретении системы обогрева пола, стоит выбрать вид напольного покрытия. Хоть теплый пол и подходит к большинству видов материалов, условия выбора для каждого уникальны. Далее разберем каждый из них по подробнее.

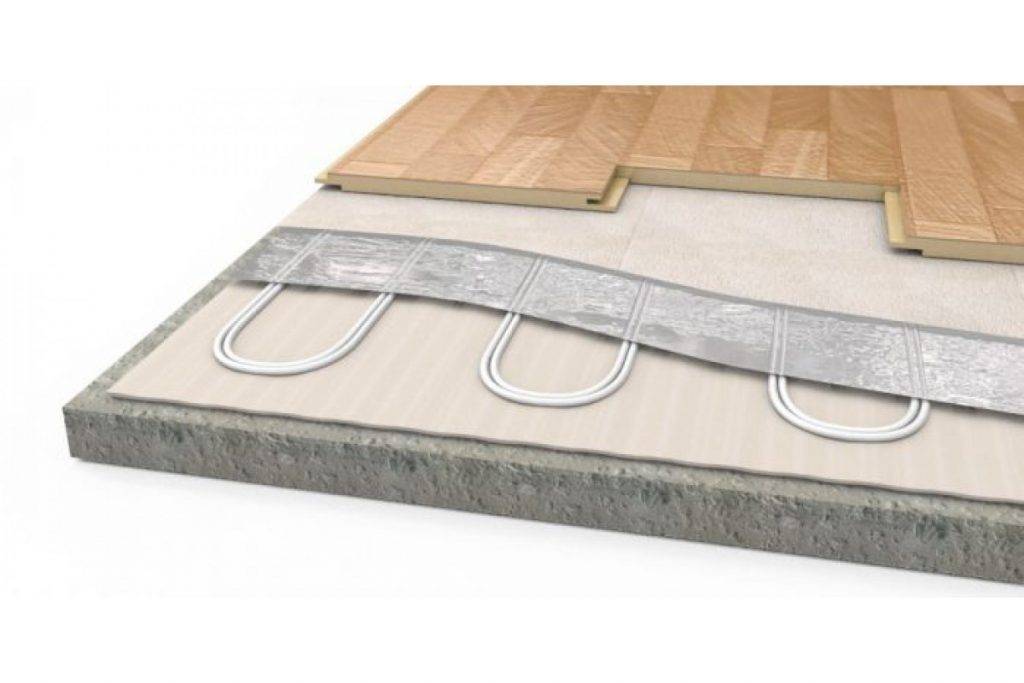

Деревянные полы

Деревянные напольные покрытия обладают хорошей структурой и стабильностью, что позволяет им отлично взаимодействовать с электрическим подогревом

Твердые лиственные и хвойные породы, также могут быть использованы, но следует соблюдать осторожность при определении ширины и толщины доски

Плюсы:

  • хорошо переносит нагрев;
  • добавляет эстетическое «тепло» к дизайну;
  • подходит для всех уровней пола;
  • широкий выбор цветов, узоров и отделки на выбор.

При отделке дощатых полов, древесине следует дать возможность акклиматизироваться в доме перед установкой, чтобы избежать риска расширения или сжатия после установки подогрева.

Керамическая плитка и камень

Высочайшая теплопроводность и стильная, легко моющаяся поверхность, делают керамическую, фарфоровую и каменную плитку популярным выбором на кухнях и в ванных комнатах. Электрический подогрев устраняет холод, свойственный для данного типа напольного покрытия.

Плюсы:

  • эффективная и равномерная теплопередача;
  • идеально подходит для кухонь и ванных комнат;
  • большой выбор стилей, цветов и узоров;
  • прочность и долговечность;
  • может быть установлен на любом уровне пола.

Используйте гидроизоляционную мембрану поверх теплого мата, прежде чем укладывать плитку — это защитит ее от риска растрескивания.

Винил и линолеум

Винил и линолеум — это стильный и прочный вариант для системы электрического подогрева, создающий красивую отделку в соответствии с дизайном интерьера.

Плюсы:

  • износостойкость материала;
  • подходит для всех уровней пола;
  • идеально подходит для хорошо изолированных помещений с более низкими тепловыми требованиями.

Следует обязательно установить температурный датчик, чтобы ограничить тепловыделение от подогрева для защиты чувствительных напольных покрытий. Также не стоит брать покрытие из дешевых материалов, иначе в комнате появится неприятный запах.

Ковер и ковролин

Электрический подогрев можно использовать с большинством ассортиментом ковров, при условии, что общее значение теплоизоляции изделия и любой подкладки не превышает 2.5.

Плюсы:

  • комфортное ощущение под ногами;
  • выпускается в широком ассортименте цветовых решений и дизайнов;
  • электрический теплый пол под ковролин подходит для традиционного дизайна интерьера.

Нужно избегать войлочных и полиуретановых подкладок, так как они могут повлиять на теплопередачу, и всегда проверять техническое руководство от производителя, для получения оценки теплоизоляции изделия.

Полированная стяжка

Полированные стяжки — это прочные, долговечные напольные покрытия, которые становятся все более популярными в домашних интерьерах. Стяжка очень теплопроводящая, и соединив ее с электрическим подогревом, можно навсегда избавиться от холодного пола.

Плюсы:

  • эффективная и равномерная теплопередача;
  • износостойкая, чистая и бесшовная отделка;
  • стяжка действует как тепловой накопитель, удерживая тепло дольше;
  • подходит для новых строительных и ремонтных проектов.

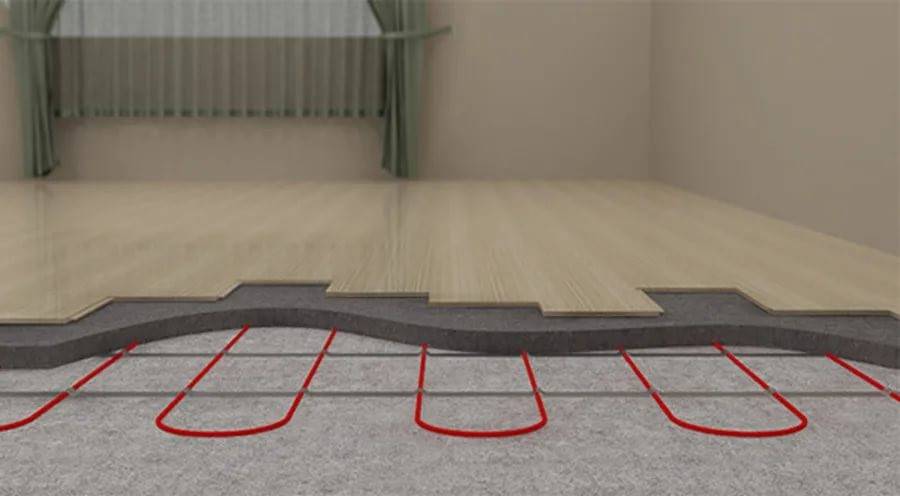

Ламинат

Доступный во множестве цветов и отделок, ламинат легко моется и укладывается, что делает его практичным выбором для сопряжения с электрическим подогревом.

Плюсы:

  • недорогое напольное покрытие;
  • подходит для всех уровней пола;
  • может имитировать отделку дерева и камня.

Перед укладкой ламината, обязательно надо проверить рекомендации производителя по максимальным температурам.

Ход работ

Готовим базу (основание)

Черновой настил обязан быть ровным и незапятнанным – сор и крупногабаритный мусор никак не допускаются, еще важно удалить камни, персть, песок. Настил рекомендовано испытать на прочность, трещины и зазоры починить, выровнять по применимым характеристикам

Важно! Чтоб бетонное основание не в такой мере пылило, его рекомендовано обработать грунтовочной смесью, однако эта операция необязательна. Еще на черновые полы должен быть постелен теплоизоляционный слой

Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык

Еще на черновые полы должен быть постелен теплоизоляционный слой. Рекомендовано применять фольгированный. Блестящая сторона обязана быть наверху. Полосы укладываются стык в стык.

Толщина фольгированного слоя, который был использован, обязана быть приблизительно 2-3 мм. Укреплять слой, который был использован, комфортнее только при поддержке двухстороннего скотча, а щели меж отдельными полосами можно прикрыть простым скотчем.

Далее в нем будут вырезаны маленькие  углубления, в которые вмещаются клеммы, провода и остальные коммуникации. Тогда база для ламината станет ровной. Еще на базу пола рекомендовано расстелить слой гидроизолирующего покрытия.

Материалы, которые были использованы и приборы

Что вам может пригодиться для установки системы инфракрасных теплых полов?

Нам пригодятся следующие приборы и материалы, которые были использованы:

  • инфракрасная разогревающаяся пленка;
  • теплоотражатель;
  • термодатчик и стабилизатор температурного порога;
  • скотч простой и двусторонний;
  • электрические провода;
  • зажимы и материал для изоляции проводов;
  • водоизоляционный элемент (к примеру, пленка (полиэтиленовая));
  • ножик;
  • ножницы;
  • карандаш;
  • линейка;
  • рулетка.

В начале нашей статьи приводилось отображение инфракрасной пленки, но на самом деле она бывает не только карбоновая.

В пленке Heatflow употребляется углеродно-волоконное полотно в качестве нагревательного вещества, которое дает смесь углеродного волокна с углеродной пастой.

Также есть ещё один разряд ИК пленки. Он возник сравнительно не так давно, однако уже стал пользоваться огромным спросом. В отличие от обычной углеродной ИК пленки, такой материал, который был использован, фактически никак не выходит из строя при дефекте – то есть полы постоянно будут теплыми.

Особенности монтажа

И в завершении – несколько рекомендаций сообразно проведению монтажа системы ИК обогрева:

  • влажность в помещении, где проводятся работы, обязана быть никак не более шестидесяти процентов;
  • установка инфракрасных полов делается при температурном пороге в ноль градусов и больше;
  • термопленка, в том числе и для испытания, должна подключаться к сети лишь в развернутом состоянии – в рулоне её включать невозможно;
  • если пленка была испорчена в месте пролегания графитового (темного) слоя, то пространство дефекта непременно изолируется с двух сторон;
  • термодатчик необходимо включать так, чтоб в случае надобности его можно было просто сменить;
  • если на территории жилплощади произошел потоп, то полы нужно безотлагательно выключить и не подключать, пока они не просохнут.

Если система ИК нагрева полов была подключена верно, то прослужит вам больше десяти лет

Чертеж и схема укладки

Начальным этапом устройства теплого пола является разработка схемы укладки и составление чертежа. Тщательно продумывается план монтажа инфракрасной пленки, подключение к блоку управления, соединение с источником питания.
Базовые моменты, которые нужно учесть при планировании теплого пола:

  1. Пленочные обогреватели лучше укладывать вдоль длинной стены комнаты. При такой ориентации пленки уменьшается число контактных соединений.
  2. Рекомендуемая длина полосы — не более 8 метров.
  3. Пленка укладывается с отступом 25-30 см от стен и приборов отопления.
  4. Для того чтобы избежать перегрева мебели, деформации ламината, перерасхода электроэнергии и снижения срока службы нагревательных элементов, система не монтируется под мебелью.
  5. Разрезать пленку можно только по графическим отметкам.
  6. Нельзя стелить полосы внахлест. Между ними должны быть пропуски примерно 5 см.
  7. Покрытие ИК матами до 60 — 70% площади пола считается оптимальным.
  8. Место установки блока питания выбирается с учетом удобной подводки кабеля питания и проводов от пленочных матов.
  9. Провода можно уложить в гофрированную трубу, проделав в стене штроб, а можно убрать в кабель канал.

На графическом эскизе обязательно изображается схема подключения проводов. Возможны два варианта соединений. В первом случае и фазовый и нулевой кабели подключаются с одной стороны пленочных элементов. Но иногда, чтобы исключить возможные пересечения «фазы» и «нуля», их подключат с противоположных сторон пленки.

Схема монтажа инфракрасной пленки

Вообще при монтаже требуется особое внимание, чтобы случайно не перепутать соединения проводов и допустить короткого замыкания. Термодатчик монтируется посередине ИК-пленки

Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см.
С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов

Термодатчик монтируется посередине ИК-пленки. Желательно расположить его в наиболее прохладном месте комнаты, если позволяет длина кабеля устройства. В любом случае, расстояние от него до стены не должно превышать 50 см.
С учетом всех рекомендаций схема вычерчивается на бумаге. Затем для удобства она переносится непосредственно на пол. Такой подход упростит монтаж и поможет не допустить ошибок при определении расхода материалов.

Советы по выбору тёплого пола

Выбор качественного, эффективного, долговечного и экономичного тёплого пола – это непростая задача. Учитывая широкий ассортимент данного оборудования на рынке, владелец недвижимости может допустить ряд ошибок. Чтобы этого не произошло, перед покупкой тёплого пола, рекомендуется проверить следующие параметры:

Предельно допустимая толщина пирога пола, которая зависит от высоты помещения, а также максимальной нагрузки на плиты перекрытий и другие пролётные конструкции.

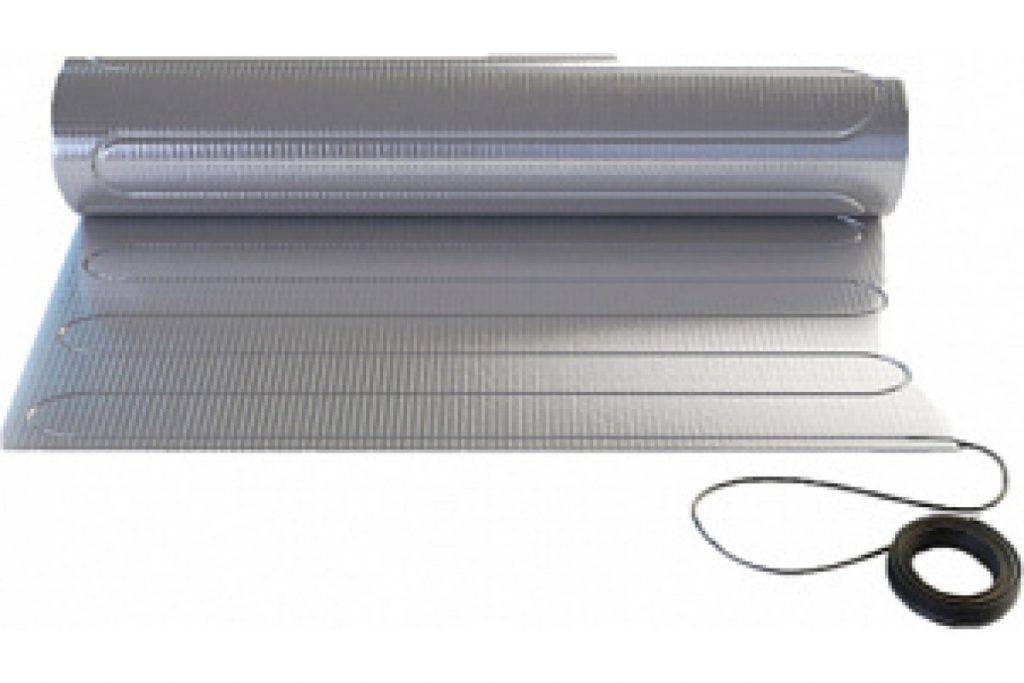

  • При необходимости добиться повышенной теплоотдачи, при условии, что высота помещения не является определяющим фактором, рекомендуется отдавать предпочтение кабельным тёплым полам вместо матов.
  • Экологичность оборудования – некоторые полимерные плёнки при нагревании могут выделать токсины, что ограничивает их применение в детских или медицинских учреждениях, а также если в доме или квартире проживают аллергики.

  • Механическая прочность тёплого пола – актуальна при установке тяжёлой мебели или оборудования поверх ламината.
  • Возможность раскроя матов без потери их эффективности и работоспособности.
  • Общая электрическая мощность, выделяемая на работу тёплого пола.

Необходимость обеспечения экономии электроэнергии – в данном случае. лучшим решением будет выбор инфракрасных плёнок.

Необходимость проведения мокрых работ при устройстве защитной стяжки. В случае, если потребителю необходимо просто перестелить ламинат в уже отделанном помещении, не следует покупать греющий кабель.

Одним из важнейших критериев выбора является известность бренда, а также наличие большого количества положительных отзывов от реальных пользователей о продукции компании на независимых форумах в сети.

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат — это легко.

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

  • комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
  • термодатчиком;
  • терморегулятором;
  • подложкой с фольгированным слоем;
  • полиэтиленовой плёнкой;
  • изолентой;
  • строительным скотчем;
  • ножницами;
  • пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

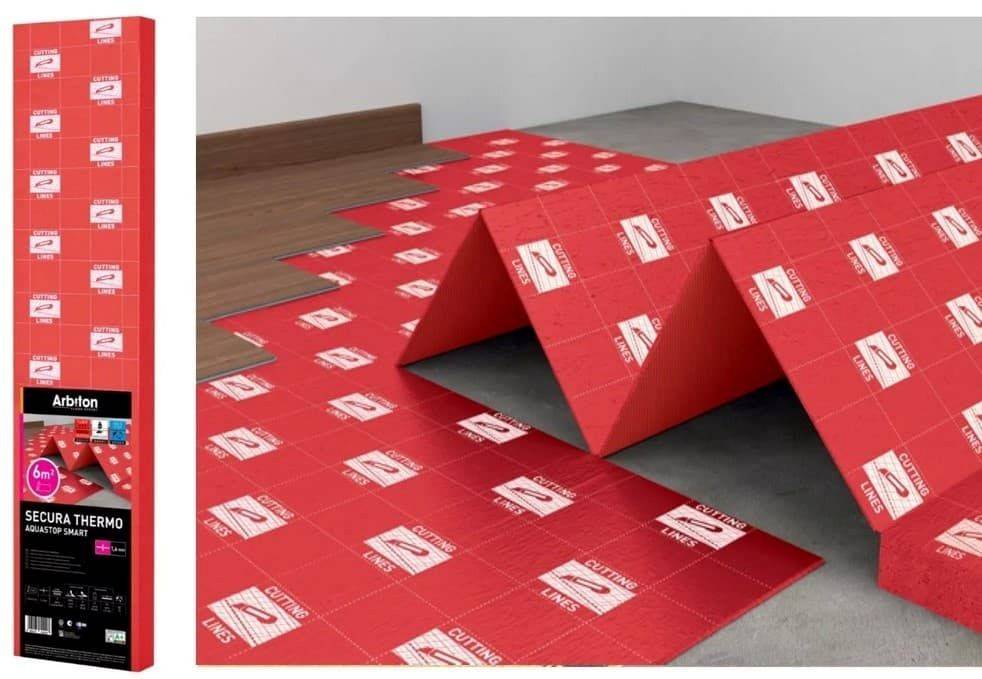

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Технология монтажа

Монтаж инфракрасного теплого пола под ламинат начинается с предварительного составления схемы, по которой будет выполняться укладка. На чертежах указываются места, где предполагается разместить регулятор температуры и термодатчики. Наружная часть электрических кабелей, подсоединяемая терморегулятору, может быть оставлена снаружи или скрыта в штробе в стене. В первом случае ее рекомендуется прикрыть и замаскировать защитным коробом.

Подготовка пола

Основание подготавливается с учетом требований, предъявляемых к настилу ламината. Его нужно отремонтировать, выровнять, прогрунтовать, обработать специальными составами и убрать с поверхности мусор.

После этого укладывается фольгированный термоотражающий материал. Полосы закрепляются двусторонним скотчем, а швы соединяются клеевой лентой. Этот слой имеет толщину 2-3 мм.

Нужно учитывать, что при укладке теплоотражающего материала фольгированная поверхность должна оставаться снаружи. Использование такой подложки позволяет скрыть клеммы и коммуникационные кабели и предотвращает риск их выхода за уровень покрытия из ламинирующих панелей.

Укладка пленки

Нагревательная пленка раскраивается в соответствии с предварительно разработанной схемой

При ее разрезании нужно проявлять осторожность, чтобы избежать риска повреждения токопроводящих сегментов. В противном случае бракованный участок необходимо изъять

На следующем этапе осуществляется изоляция оголенных контактов. Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты.

Нагревательные элементы устанавливаются медными проводниками вниз. Для фиксации можно использовать скотч. Клеммы продеваются через разрезы на пленке и обжимаются плоскогубцами. Выступающие части необходимо утопить в подложке.

Датчик температуры размещается под термопленкой и устанавливается в центре уложенного полотна. Рабочий элемент устройства должен быть направлен на излучающую полосу.

Пробный запуск

После завершения монтажа осуществляется подключение установленной системы обогрева к электрической сети. Для проверки ее работоспособности производится тестовый запуск.

Кабели питания протягивают к располагающемуся в стене регулятору температуры. Не допускается скручивание проводов, поскольку это может ухудшить качество коммутации или вызвать искрение и перегрев электропроводки. Если у вас нет достаточных знаний и навыков работы с подобным электрооборудованием, подключение рекомендуется выполнять в присутствии специалиста.

Укладка ламината

В случае исправного функционирования системы можно переходить к укладке финишного напольного покрытия. Сначала на пленочный пол укладывается гидроизоляционный слой в виде плотного полиэтилена или подложки. Настил осуществляется внахлест, а отрезы проклеиваются скотчем. Это обеспечит защиту от повышенной влажности, предотвратит вероятность повреждений и повысит уровень безопасности.

Укладка ламината выполняется в соответствии с инструкциями изготовителя и нюансами монтажа ламинированных панелей. По окончании всех работ выставляется необходимый температурный режим. Необходимо учитывать, что для лучшей адаптации напольного покрытия специалисты не советуют запускать подогрев на полную мощность. При первом запуске достаточно задать температуру 15-20оС и ежедневно поднимать ее, постепенно доводя до комфортного эксплуатационного уровня.

Процесс укладки теплого пола под ламинат вы можете увидеть на этом видео:

Правильный выбор ламината

Планируя уложить под ламинат пол с обогревом, необходимо грамотно подобрать используемое покрытие. При этом определить, какой лучше материал для электрического обогрева, не составит труда. Выбирая напольное покрытие, необходимо учитывать коэффициент теплового сопротивления. Чем выше этот показатель, тем лучшими теплоизоляционными свойствами обладает выбранный ламинат. Минимальный показатель теплового сопротивления для ламината, под которой будет уложен электрический тёплый пол, составляет 0,15 м. кв.*К/Вт. Проще всего уложить ламинат с замочными соединениями, а вот технология клеевой укладки потребует использования дорогих подложек, что приводит к значительному увеличению бюджета работ, а в последующем снижается эффективность обогрева помещения

Важной характеристикой являются показатели предельной температуры нагрева. Без повреждения характеристик материала его поверхность должна нагреваться минимум до 30 градусов

Соответственно, в зависимости от выбранного температурного класса покрытия в последующем необходимо будет настраивать термодатчики, которые управляют работой электрического тёплого пола.

Сегодня многие производители предлагают покупателям специальный ламинат, предназначенный для использования с нагреваемым напольным материалом. Такое покрытие будет иметь специальную маркировку, что существенно упрощает выбор материала.

Делаем выводы из выше сказанного

Инструменты для монтажа

Итак, чтобы смонтировать у себя дома полы с подогревом, вовсе не обязательно обращаться за помощью к профессионалам. Самое главное – иметь желание. Из инструментов достаточно владеть ножницами, острым ножом, плоскогубцами и перфоратором с отвёрткой (для крепления модуля терморегулятора к бетонной стене).

Из дополнительных материалов Вам потребуется приобрести фольгированный изолятор, например, пенофол, специальный скотч, целлофановую плёнку и регулятор температуры. Цена этих дополнений не высокая, так что, по семейному бюджету сильно не ударит. Хотя, для кого как…

Цитата мудрости: Кто долго раздумывает, не всегда находит лучшее решение.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
