Особенности монтажа теплого пола под линолеум из нагревательного кабеля
Электрический кабель для теплого пола поставляется в бухтах, так называемыми нагревательными секциями. Его укладывают на утепленное основание пола зигзагами и крепят к монтажной или армирующей сетке, с таким расчетом чтобы максимально равномерно распределить тепло, а сверху устраивают цементно-песчаную стяжку. Преимуществом этого вида электрического пола является то, что увеличивая или уменьшая расстояние между витками можно изменять мощность нагрева. Кроме этого сам нагревательный кабель обойдется дешевле, чем нагревательные маты или пленочные элементы. Недостатками можно считать более сложный и трудоемкий монтаж и необходимость относительно толстого слоя стяжки.
Порядок работ при монтаже кабельного теплого пола под линолеум
- Прежде, чем приступить к работам по монтажу теплого пола из нагревательного кабеля, как впрочем и других его видов, необходимо подготовить поверхность основания пола: очистить от пыли и отслоений, заделать щели, а при необходимости и выровнять.
Рассчитать необходимую мощность теплого пола и приобрести требуемую для этого длину кабеля и термостат. Составить схему расположения кабеля с учетом того, что расстояние между его витками должно быть минимум 7,5 см, до мебели – 10 см, а нагревательных приборов – не менее 20 см. Выбрать место на стене для размещения термостата.
- На основание уложить гидроизоляционный материал, размеры которого должны быть такими, чтобы можно было сделать припуски на стенах с учетом толщины утеплителя, кабеля и высоты стяжки над кабелем. В месте соприкосновения стен и будущей стяжки, для компенсации ее расширения при застывании, по периметру, приклеить демпферную ленту.
- Уложить теплоизоляционный материал. Если основание уже было утеплено раньше, то достаточно будет уложить пенофольгированный материал, толщиной 0,5 см. Если же основание холодное, то слой утеплителя должен быть не менее 5 см. Лучше всего, для этого подойдет экструдированный пенополистирол или, по-другому, пеноплекс. Для балкона или лоджии этот слой должен быть увеличен до 10 см.
Если в качестве утеплителя используется пеноплекс и поверхность утеплителя ровная, с перепадами высоты не более 2-3 мм, то сверху по нему можно укладывать нагревательный кабель. Но лучше всего, по утеплителю уложить сначала теплоотражательный материал: фольгу или пенофольгированный материал. Если же поверхность получилась недостаточно ровной или в качестве утеплителя используется обычный пенополистирол (пенопласт), то лучше сверху по теплоизоляционному слою сделать черновую армированную стяжку, а после ее высыхания уложить на нее фольгу.
- Монтаж нагревательного кабеля осуществляется в соответствии с ранее составленной схемой. Кабеля не должны быть расположены ближе 7,5 см друг к другу или пересекаться. Их изгибы должны быть плавными, а положение фиксируется с помощью специальной монтажной ленты.
- На стене, на высоте около 1 м от пола монтируется терморегулятор (термостат). Предварительно, в стене делаются штробы: для кабелей подачи напряжения и заземления, а также кабеля температурного датчика, который помещается в гофрированную пластиковую трубу.
- Гофрированная труба с температурным датчиком монтируется с таким расчетом, чтобы датчик находился на расстоянии 0,5-1 м от стены. Изгиб гофры в месте перехода «стена-пол» должен быть плавным, чтобы не произошло повреждение кабеля.
- Соединение нагревательных и силовых кабелей выполняется с помощью соединительных муфт. Кабели соединяются в одну систему, которая обязательно должна иметь подсоединение к заземляющему контуру.
После окончании монтажа системы кабельного теплого пола делается визуальная проверка целостности всех элементов и правильности их соединения. После чего выполняются замеры целостности цепи и сопротивления изоляции с помощью тестера и мегомметра (сопротивление изоляции должно быть не менее 10 МОм.
- Делается цементно-песчаная стяжка, толщина которой должна быть такой, чтобы нагревательные кабели были защищены слоем не менее 3 см. После высыхания стяжки, если ее поверхность достаточно ровная (отклонения не более 2-3 мм), то на неё можно укладывать линолеум. Если же имеются большие отклонения от плоскости пола, то лучше ее выровнять с помощью самовыравнивающейся смеси и только после этого укладывать линолеум.
Устройство и принцип действия ИК-пленки
Инфракрасная пленка изготавливается из прочного полимера. В процессе производства на гибкое полотно наносятся карбоно-графитовые полосы. Полупроводниковые участки соединяются медными и серебряными шинами.
Финишное покрытие материала – ламинирующая пленка (PET), защищающая компоненты от попадания влаги, пробоев и возгорания. Плотный полимер не задерживает излучение
Функции основных слоев ИК-пленки:
- Карбоновая паста или углеродно-волокнистое полотно – греющий элемент, преобразующий электроэнергию в тепло.
- Полосы фольги (медные шины с серебром) образуют отопительный контур и равномерно распределяют тепловую энергию по поверхности пленки. Этот элемент подконтролен термодатчику – при нагреве до нужной температуры поступление электроэнергии прекращается.
- Ламинирующее покрытие – защитный электроизоляционный и жароустойчивый слой (температура плавления материала – 210°С).
Углеродная наноструктура отличается уникальными параметрами. Атомы вещества, сформированные в гексагональную сетку, придают материалу способность к излучению в ИК-спектре.
Принцип работы инфракрасной пленки для пола:
- Электрический ток подается к системе.
- Ток, проходя через нагревательные элементы (фольгированные полосы), преобразуется в тепловую энергию.
- Наноуглеродные компоненты нагреваются и генерируют ИК-волны, диапазон которых составляет 5-20 мкм.
- Лучи попадают на предметы интерьера, стены и мебель. От нагретых элементов прогревается воздух в комнате.
Помимо пленки система инфракрасного теплого пола включает: терморегулятор, термодатчик, контактные зажимы и изоляционные материалы.
Термостат контролирует степень нагрева через датчики, встроенные в пол. Более сложные нагревательные системы способны изменять температурный режим по заданному пользователем алгоритму
С разновидностями карбоновых теплых полов, применяемыми в обустройстве жилых помещений, и особенностями их укладки ознакомит следующая статья, которую мы советуем прочесть.
Электрический теплый пол: плюсы и минусы
Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.
Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.
Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.
Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.
На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала
Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.
Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.
Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:
- изменение цвета напольного покрытия;
- деформацию его поверхности и вспучивание;
- выделение в воздух испарений фенола – опасного для здоровья вещества.
И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.
Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.
Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет
На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.
Маркировка линолеума для использования под теплый пол
Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.
“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим. Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.
Инфракрасный пол под линолеум — оптимальное решение
В основу работы инфракрасных полов положен принцип вторичной конвекции – изначально обогреваются физические тела (предметы интерьера и быта, человека, животных), а после окружающий воздуха.
Пленочный ИК пол – это два слоя пленки, между которыми расположены нагревательные элементы. Источник питания – электроэнергия, которая подается по электропроводникам. Тепловую энергию излучает нанесенная на пленку карбоновая паста. Обогрев осуществляется за счет ИК лучей карбоновых полупроводников.
Стержневой ИК пол – тонкий мат из карбоновых стержней. В основе этой системы – композитный материал. В термопары с электропроводящими шинами встроены гнущиеся стержни. ИК излучения при нагреве дает термопленка из полимера, в которую запаян греющий элемент. Плюсом этой системы является саморегуляция температурного режима. Термостатом служат сами нагревательные пластины.
Данная система обогрева имеет ряд как положительных, так и отрицательных качеств.
Плюсы ИК системы обогрева
К преимуществам данного нагрева можно отнести:
- тепло инфракрасных лучей схоже с теплом солнца и создает наибольший комфорт для человека. Их лечебный эффект доказан учеными;
- в отличие от альтернативных систем отопления, данная не пересушивает воздух. Эта особенность позволяет добиться наиболее благоприятных климатических условий в помещении;
- технология ИК полов совместим с максимально большим количеством современных напольных покрытий: керамоплиткой, ламинатом, ковролином, паркетом и линолеумом;
- возможность укладки в постройках любой геометрии. Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях;
- небольшая толщина пленки. Дает возможность эксплуатации в строениях с низкими потолками, так как существенно не поднимет уровень пола;
- простота монтажа. При условии, что пол, на который планируется укладка пленки, ровный и не имеет дефектов, нет необходимости в заливке стяжки. Укладку осуществляют методом «сухого монтажа»;
- длительный срок эксплуатации. Большинство производителей дают гарантийные обязательства на бесперебойную работу на протяжении 15-20 лет;
- возможность самостоятельного монтирования, без привлечения специалистов;
- минимальная высота стяжки при установке стержневой системы. Высота плиточного клея или бетона не превышает 2-3 см;
- экономия электроэнергии. При условии установки терморегуляторов, существует возможность программирования температурных режимов либо их автоматической или ручной коррекции.
Минусы ИК полов
Их относительно немного:
- после укладки пленочного ИК отопления нельзя делать перестановку в помещении. На местах расположения пленки нельзя устанавливать громоздкую мебель и бытовую технику – это может привести к перегреву полов;
- необходимость установки терморегуляторов в каждом помещении;
- если нет элементарных навыков, то уложить и подключить систему будет своими руками сложно. Непрофессионалу не всегда удается подключить контакт к пленке. Ее приходится обрезать и подсоединять к другому контакту;
- укладка теплого пола под линолеум на бетонный пол с дефектами приводит к ее деформации. Поэтому, иногда новая стяжка все-таки необходима;
- если ИК отопление применяется как вспомогательное к стационарному, то воздух может быть пересушен;
- высокая цена стержневых систем.
Этапы и технология монтажа
Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.
Подготовительные мероприятия
Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.
В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.
Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.
Алгоритм установки системы
Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.
На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.
Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

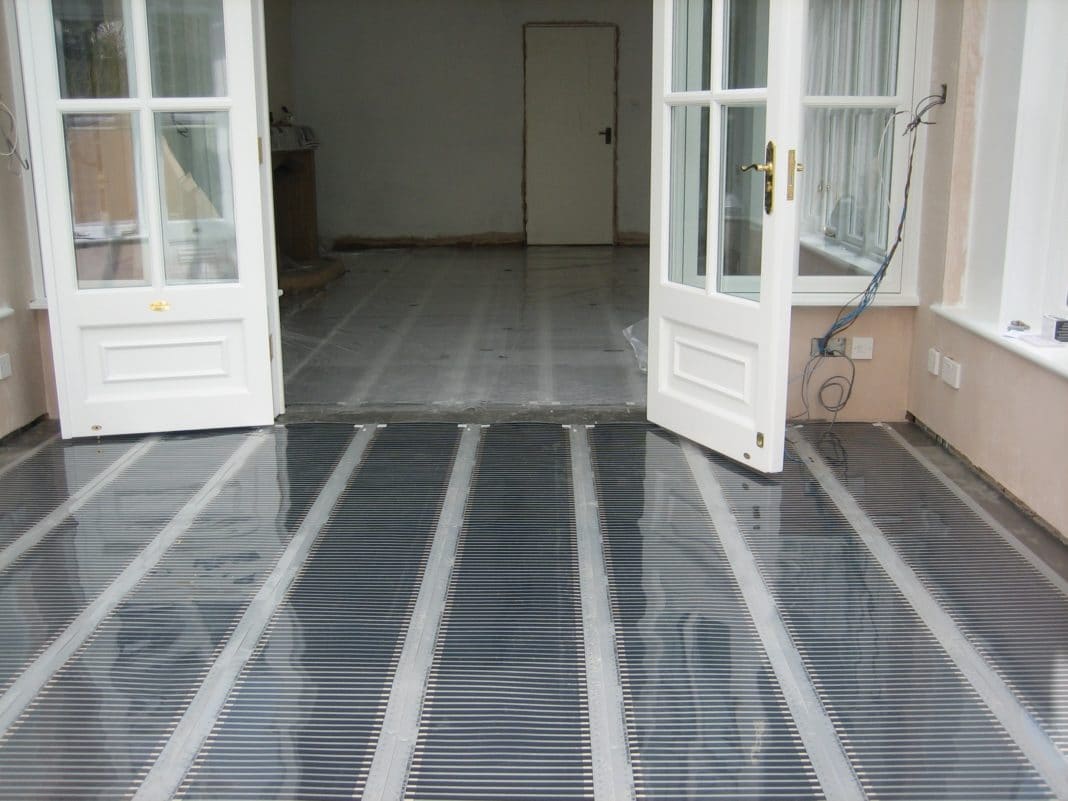

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.
Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.
Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.
Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.
На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.
Укладка декоративного напольного покрытия
Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем
Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели
На пленочный теплый пол необходимо уложить полиэтелен
Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.
Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.
Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.
Характеристика и принцип работы
Инфракрасный пленочный теплый пол под линолеум представляет собой обогревательную систему, произведенную на основе нагревательной пленки. Устройство отличается высоким качеством материалов, плотностью выполнения всех соединений, использованием адсорбирующего угольного напыления, гарантирующего высокую степень безопасности и эффективную работу нагревательных элементов в непрерывном режиме. В случае повреждений механического характера из строя выходит конкретный участок, остальная система сохраняет работоспособность. Конструкция системы пленочного теплого пола и правила его установки под линолеум гарантируют равномерное распределение тепла по всей поверхности и стабильность температурного режима в комнате.
Система работает от электрической сети. Если дом имеет хорошую теплоизоляцию, то среднее потребление электричества в сутки составит от 25 до 50 Вт в час на каждый квадратный метр.
Управление температурным регулятором дает возможность минимизировать расход электричества на отопление за счет постоянного контроля температуры в каждой комнате.
Конструктивные особенности, технология укладки пленочного теплого пола под линолеум, принцип работы полностью исключают в помещении наличие магнитных полей, которые могут создаваться в любой кабельной системе. Подключенная пленка начинает излучать длинные инфракрасные волны и ионы с отрицательным зарядом.
Тепловая энергия, создаваемая инфракрасным нагревателем, оказывает благоприятное воздействие на организм человека, по ощущениям его можно сравнивать с солнечным светом.
Чтобы потоки тепла направлялись вверх, рекомендуется под обогревательную пленку уложить подложку с теплоотражающей поверхностью. Выделяющаяся энергия будет прогревать не воздушные потоки, а находящиеся в комнате предметы.
Выбор линолеума для теплого пола
Традиционный линолеум представляет собой материал, произведенный из синтетических смол. Его можно стелить на любую поверхность, при этом он имеет различную фактуру и расцветку. Однако, при воздействии температуры от 250C, материал начинает коробиться, терять форму и как следствие, долговечность. Кроме того, этот вид линолеума пожароопасен, потому его применение для полов с обогревом недопустимо.
Линолеум для теплого пола обычно обозначается такими значками
Другим вариантом напольного покрытия является мармолеум. По своей сути он схож с линолеумом, но для его производства используется натуральная древесная мука и льняное масло. Благодаря этому материал обладает следующими особенностями:
- огнестойкость: материал не горит и не дымит;
- износоустойчивость: не истирается, устойчив к воздействию грязи, срок службы до 30 лет;
- антибактерицидные свойства: микроорганизмы не размножаются на этом виде покрытия;
- эксплуатация при температуре до 280С.
Золотой серединой станет многослойный ПВХ линолеум, который так же подходит для полов с обогревом. Правда, экологичность этого материала значительно ниже, чем у мармолеума.
Если говорить о ценах, то примерная стоимость следующая: линолеум – от 150 р/кв.м, многослойный РВХ материал – от 400 р/кв.м, мармолеум от 800 р/кв.м. Зная примерные расценки вы можете приобрести материал согласно вашим финансовым возможностям.
Это интересно: Покрытие пола фанерой на деревянный пол
Подготовка напольного покрытия, расчет материалов и комплектующих
Для монтажа теплого пленочного пола потребуются следующие материалы и инструменты. Кроме самого линолеума, нужны будут инфракрасная пленка, электрические контакты для нее, медный провод, терморегулятор с датчиком температуры, широкая пленка из полиэтилена толщиной 2 мм, широкий прочный скотч, теплоотражающая подложка, тонкая фанера.
Из оборудования: острый нож или большие ножницы, плоскогубцы, строительный степлер, крестовая отвертка. Возможно, могут потребоваться и некоторые иные комплектующие и оборудование.
Замерьте комнату в длину и ширину. Посчитайте, сколько раз в ширину укладывается рулон инфракрасной пленки. Умножьте длину комнаты на количество полос. Теперь стоит учесть каждый напольный элемент, его площадь и конфигурацию.
Под шкафами, диванами и другими массивными и постоянно находящимися на одном месте предметами нагревательные устройства не размещаются. Это вредно для мебели и бесполезно в смысле нагрева помещений. Лучше всего составить схему на листе бумаги. На всякий случай увеличьте нужную длину примерно на 5-10%.
Также надо учитывать место, где будет находиться терморегулятор. Его размещают рядом с розеткой. Учтите, что инфракрасный пол потребляет около 200 Вт на 1 м2. Это значит, что комнате площадью 16 м2 может потребоваться до 3,2 кВт. Если потребление больше 3 кВт, обязательно следует протянуть отдельную силовую линию.
Монтаж теплого пола Caleo под ламинат и линолеум
Но, даже если потребление меньше, необходимо проверить проводку. Желательно заменить тонкий алюминиевый провод на качественный медный. Возможно, потребуется смена всей проводки в квартире и потребуется добиться согласия на повышение потребляемой мощности от электросетей.
Лучше всего подключение пленочного теплого пола делать с установкой отдельных предохранителей на щитке. Это делается до того, как начнется работа с полом. Если энергосети откажут увеличить мощность, то придется отказаться от пленочного инфракрасного пола.
Точно так же рассчитывается потребность в подстилающей фанере, подложке и пленке. Но рассчитывайте на то, что пленку надо укладывать с перехлестом – это увеличит количество на 10-15%. Элементы укладывают на всем пространстве комнаты.
Правила эксплуатации пола с обогревом
С целью улучшения условий пользования пленочным теплым полом, который имеет покрытие из линолеума, следует придерживаться определенных правил:
- Не нужно нагревать материал до температуры свыше +26°С. При продолжительном нагреве до высоких температур линолеум может начать выделять неприятный запах, расслаиваться, поменять первоначальную расцветку, размягчиться и стать менее прочным.
- При укладке этого покрытия нельзя пользоваться мастиками, поскольку они станут источником вредных выделений. В случае неравномерного нагрева использование мастик приводит к вспучиванию линолеума, а устранять такой дефект достаточно сложно, а иногда и невозможно. Материал просто расстилают по поверхности пола. Для недопущения подвижек его можно зафиксировать в незаметных местах степлером.
- Нельзя допускать наложения полос термопленки. Если планировка помещения сложная, то лучше сделать небольшой участок напольной поверхности без обогрева.
- При укладке линолеума нужно, чтобы температура в помещении не превышала 18 градусов тепла, иначе могут появиться складки, с которыми справиться трудно. Также нельзя этот материал стелить на горячую поверхность.
- Конструкцией теплого пола не рекомендуется пользоваться в качестве основной отопительной системы. Прогреть помещение до комфортной температуры можно только при нагреве свыше 28 градусов, а при использовании линолеума этого делать нельзя.
- Настройку рабочего режима теплого пола в деревянном доме под линолеум допускается делать лишь только после детального изучения инструкции производителя. В течение первых дней эксплуатации желательно часто проверять надежность системы.
Обустройство пола с обогревом под линолеум лучше доверить профессионалам, имеющим большой опыт подобной работы.
Инфракрасный пол в паре с линолеумом
Доступность цены не мешает линолеуму быть довольно «капризным» покрытием. От нагрева бюджетные марки могут покоробиться, растянуться или усесть. Дешевый материал при повышении температуры способен выделять токсины. Дорогие представители с изоляционной подложкой сводят к нулю все попытки тепла пройти сквозь них и достичь ног потребителя.
Подходящее для ИК обогрева покрытие
До появления пленочных полов соседство линолеума с системами «теплый пол» требовало серьезных технических ухищрений или исключалось наотрез. Прямое сотрудничество с электрическими или водяными контурами было разрешено только мармолеуму – натуральному линолеуму. Хотя к нему предъявляют серьезные претензии по задержке тепла.
С внедрением инфракрасных систем обогрева линолеум таки примкнул к рядам материалов, позволяющих устраивать под собой «теплый пол». К тому же, изготовителями многочисленных видов покрытия были внесены существенные изменения в формулу, что обеспечило устойчивость к повышению температуры до +35ºС и стабильность размеров.
Однако при выборе линолеума для укладки поверх даже инфракрасной нагревательной системы следует тщательно изучать маркировку. В ней должна быть обозначена совместимость материала с электрическими теплыми полами. Если уверения производителя окажутся ложными — покрытие испортится от контакта с системой обогрева, деньги за него обязаны вернуть.
Кстати, вам никто не компенсирует потерь, произошедших из-за нарушения технологии монтажа пленочного пола. Не возвратят утраченных средств, если не соблюдались условия устройства линолеума поверх инфракрасного обогрева. Потому с технологическими предписаниями по устройству пленочных систем стоит глубоко и вдумчиво ознакомиться.
Совместимый с линолеумом теплый пол
Потребителю сейчас представлено множество разнообразных пленочных обогревательных систем.
Есть варианты, со сплошным карбоновым нагревательным элементом или с прямоугольными крупными сегментами. С их помощью обустраивают крупные оздоровительные центры и общественные организации. Монтируют подобные системы преимущественно в стяжку.
В быту чаще всего применяют так называемые полосатые пленки. Выделяющий тепло карбон в них расположен поперечными полосами. Края полос с обеих сторон зажаты медными и серебряными шинами, сообщающими энергию элементам, заземляющими и пресекающими искрение. С внешней и внутренней стороны инфракрасные обогревательные системы покрыты тонкой полимерной пленкой.
В зависимости от функции, возложенной производителями на медные и серебряные шины, пленочные полы укладываются вверх или вниз стороной с медной полосой
Этот технический момент указывается изготовителями в инструкции, на него следует обращать пристальное внимание перед укладкой конкретной марки инфракрасной пленки
В остальном процессы монтажа всех разновидностей инфракрасных теплых полов аналогичны. Выполняются поэтапно с обязательным предварительным расчетом, проектированием и подготовкой перед сооружением.
Все типы пленочного обогрева перед укладкой линолеума требуют устройства защитного слоя из фанеры, листов оргалита, ГВЛ или ДВП толщиной 3 – 5 мм.
Почему инфракрасная пленка?
Пленочный теплый пол – более приемлемый вариант при использовании линолеума в качестве напольного покрытия. При его установке не нужно снимать старой облицовки или заливать новую стяжку. Такой материал очень легко прикрепить к основанию, а весь монтаж занимает всего несколько часов.
https://youtube.com/watch?v=O7e9ejRlEos
Монтаж под линолеум инфракрасной пленки
Для обеспечения эффективной работы теплого пола и равномерного прогрева всей поверхности, которая покрыта линолеумом, нужно выбирать пленку мощностью не более 150 Вт/кв. м. Если пренебречь данной рекомендацией, можно получить такие проблемы:
- напольное покрытие, вследствие расширения, будет вспучиваться и отставать от основания;
- большая вероятность того, что линолеум поменяет свой первоначальный цвет;
- напольное покрытие начнет выделять вредные для человека вещества;
- снизится долговечность материала.
Расчет энергопотребления инфракрасной пленки на загородный дом жилой площадью S =167м2
Выбор теплого пола под линолеум
К данному выбору также нужно подойти ответственно. Всего три типа:
Водяной теплый пол представляет собой систему, состоящую из трубок, где основным источником тепла является вода. Ничего, кроме воды. Данный тип редко применяется в квартирах, потому что там используется чаще всего центральное отопление. Для того чтобы провести обустройство водяных полов, должна иметься стяжка между труб и напольным покрытием. Данное условие не подходит, если помещение имеет низкие потолки. Однако данная конструкция может стать альтернативой центральному отоплению.
Электрический теплый пол, главный компонент таких полов является нагревательный провод. Установка данного элемента также проводится в стяжке из цемента. Электрический пол имеет гораздо проще структуру, чем предыдущий тип обогревательной системы
Также данный тип имеет отличительную особенность, во время обогрева площадь нагревается равномерно – это особенно важно для линолеума. Однако электрический пол может и не подходить для данного напольного покрытия, потому что он нагревается за короткий промежуток времени. Из-за этого линолеум может легко разрушиться
Согласно мнению профессионалов данный материал не подходит для электрических полов
Из-за этого линолеум может легко разрушиться. Согласно мнению профессионалов данный материал не подходит для электрических полов.
Пленочный или инфракрасный теплый пол, в наличии данной конструкции имеется тонкий слой, а также полосы-нагреватели. Как только вы подключите конструкцию к электричеству, она равномерно и не быстро обогревать поверхность. Благодаря этому исключается вероятность деформации изделия при резких перепадах температуры. Максимальная мощность пленочной системы — 400 Вт/м2. Для линолеума подойдет максимальная мощность, которая равняется 150 Вт/м2. Не волнуйтесь, этой мощности хватит, чтобы достичь 30 градусов по Цельсию. Начальные характеристики материала сохраняются.
Давайте отдельно рассмотрим монтаж водяного пола под линолеум.
Выводы и полезное видео по теме
Видео #1. Принцип действия, технические и эксплуатационные характеристики ИК-пленки в системе теплого пола:
Видео #2. Виды инфракрасной пленки и рекомендации по выбору материала:
Видео #3. Правила и порядок обустройства теплого пола с термопленкой:
Принцип работы инфракрасной пленки основан на природных процессах выработки тепла. Материал имеет массу преимуществ и его по достоинству оценили потребители – сфера применения ИК-пленки многогранна.
Наиболее востребовано покрытие при устройстве теплого пола. Соблюдая все технологические требования, получится самостоятельно монтировать эффективную систему обогрева.
Пишите, пожалуйста, в находящемся под текстом статьи блоке. Расскажите, как выбирали и монтировали пленочный греющий пол. Задавайте вопросы, делитесь полезными технологическими нюансами, размещайте фото по теме.
