Пленочный теплый пол под плитку

Можно ли укладывать пленочный пол под плитку в ванной?

Основное назначение инфракрасных теплых полов – так называемый «сухой» монтаж под обустройство напольного покрытия на основе ламината, линолеума, ПВХ-плитки и ковролина, поэтому применение такой системе в стяжке или с плиточным клеем может стать причиной следующих проблем:

  • низкие адгезивные характеристики пленок не позволяют получить монолитную стяжку, и любое достаточно сильное механическое воздействие на поверхность провоцирует растрескивание;
  • вырезы и засечки, позволяющие улучшить адгезию, тяжело поддаются изоляции, поэтому в процессе эксплуатации может возникнуть утечка тока и наблюдается частое срабатывание УЗО;
  • даже самая качественная ИК-пленка сильно разрушается под воздействием щелочной среды, которой обладают клеевые составы для плитки и растворы для обустройства стяжки.

Для монтажа под плиточное напольное покрытие оптимальным, в настоящее время, является применение стержневых и кабельных электрических полов, но при необходимости, можно уложить ИК-плёнку, строго придерживаясь всех монтажных правил.

Как показывает многолетняя практика, монтаж пленочной системы «теплый пол» под керамическую плитку – не самый лучший вариант, поэтому технология выполнения такого типа обогрева должна соблюдаться с предельной точностью.

Необходимые материалы

Стандартная комплектация системы пленочного теплого пола

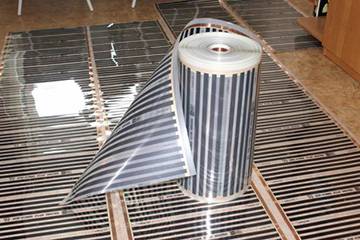

  • Термопленку в рулоне;
  • Контактные зажимы;
  • Комплект проводов;
  • Битумная изоляция на самоклеящейся основе.

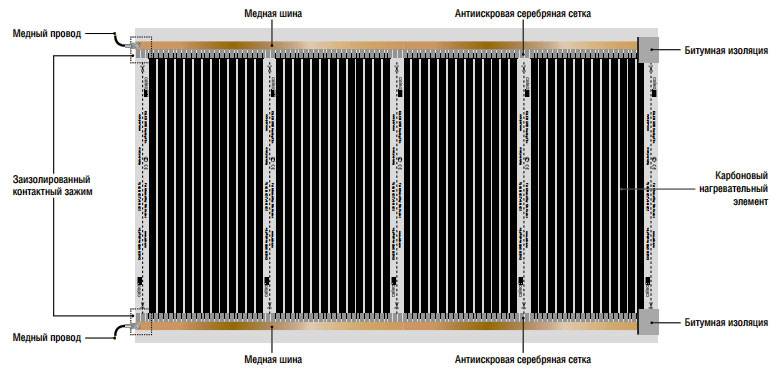

Общий вид и основные элементы термопленки

  • Теплоотражающую изоляцию;
  • Термостойкую полиэтиленовую пленку;
  • Терморегулятор и монтажную коробку для него. Он подбирается исходя из выбранной мощности теплого пола и типа установки (встраиваемый или накладной);
  • Дополнительный термодатчик при необходимости (один будет идти в комплекте с терморегулятором);
  • Двусторонний скотч;
  • Дополнительный провод для монтажа терморегулятора. Также он может понадобиться, если вы устанавливаете в одну комнату несколько комплектов теплого пола (нужно будет сложить их мощность для расчета сечения). Сечение провода подбирается в зависимости от мощности системы и материала приобретаемого провода (см. таблицу).
Сечение провода, мм2Максимально допустимое потребление мощности с медным проводом, кВтМаксимально допустимое потребление мощности с алюминиевым проводом, кВт
1,53,52
2,55,53,5
475,5
697

Особенности эксплуатации плёночных тёплых полов

Пленочные полы требуют минимальных трат на энергоноситель

Тёплые полы являются относительно новым видом обогрева помещений, с успехом пользующимся как в жилых, так и в общественных зданиях. Главное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием. Это даёт возможность создать наиболее комфортную температуру в нижней части комнаты при минимуме затрат на энергоноситель.

Среди всех разновидностей напольных обогревательных систем инфракрасные полы являются наиболее технологичными в эксплуатации.

  1. По сравнению с кабельными системами ИК пол обладает большим коэффициентом полезного действия (КПД).
  2. В отличие от водяных полов в ИК системах не применяется жидкий теплоноситель, поэтому исключена возможность протечек.
  3. ИК системы при работе почти не излучают электромагнитных волн и не сушат воздух.

В таблице показаны сравнительные характеристики ИК-полов и водяных напольных систем обогрева.

Воздействие ик-волны сходно с действием солнечных лучей

Передача тепла здесь происходит посредством инфракрасного излучения, в результате чего происходит нагрев напольного покрытия, а также находящихся в комнате предметов.

Длина ИК волны составляет порядка 10 – 20 мкм, что приближает её действие к солнечным лучам: свободно проходя сквозь воздух, она при попадании на стены, потолки, мебель и т.д., передаёт им свою тепловую энергию.

Однако, как и всякая система обогрева, ИК полы имеют и свои минусы.

Виды «тёплых полов»

На сегодняшний день системы «тёплых полов» можно разделить на два основных вида:

Водяной «тёплый пол». Состоит из уложенных особым образом, контуров труб в полу, по которым подаётся теплоноситель из общей системы отопления. Данное устройство неплохо себя зарекомендовало, но, к сожалению, имеются ряд недостатков, ограничивающих его использование. В первую очередь – это сложный монтаж и потребность в специальном дополнительном и к тому же дорогостоящем оборудовании, вторым пунктом будет проблематичность, а в некоторых случаях и невозможность выполнить монтаж водяного «тёплого пола» в многоквартирных домах, где этот вопрос обязательно нужно согласовывать с управляющей компанией.

Водяной тёплый пол

Электрический подогрев полов. Такая система значительно дешевле, проще в исполнении и избавлена от представленных выше, недостатков водяного подогрева. В свою очередь, электрический подогрев полов можно реализовать разными способами: резистивный (в виде нагревательных элементов выступают кабели или специальные маты), или инфракрасный (ИК) на котором мы и остановимся более подробно.

Электрический теплый пол

Подключение проводов

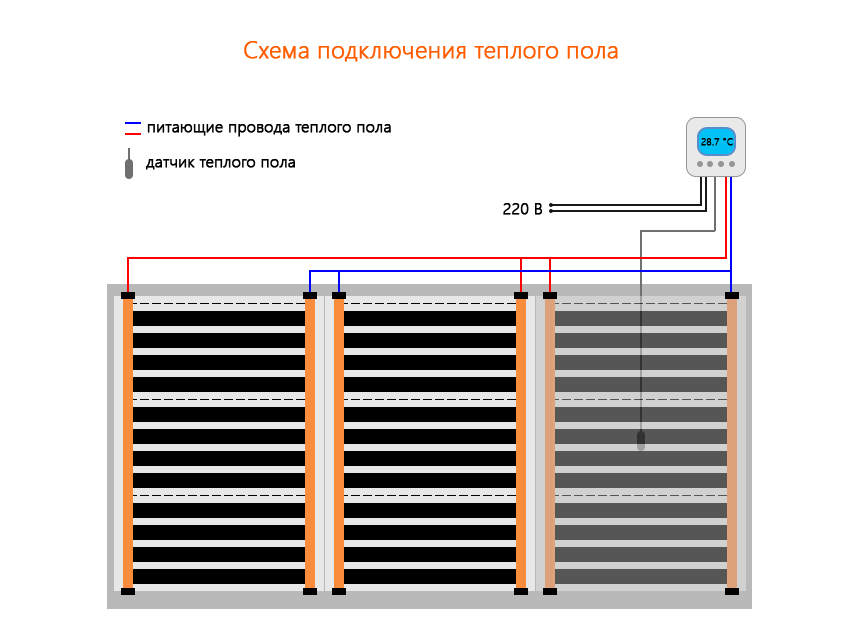

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

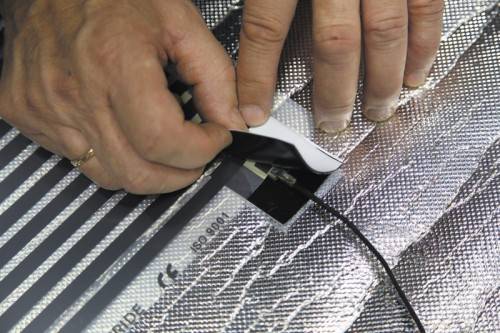

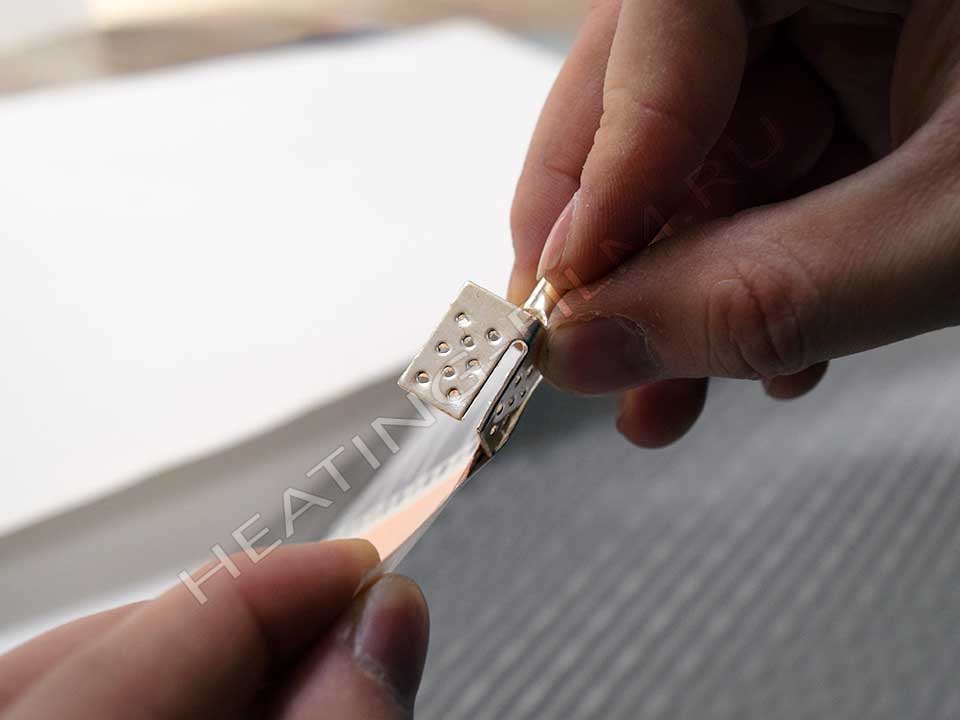

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

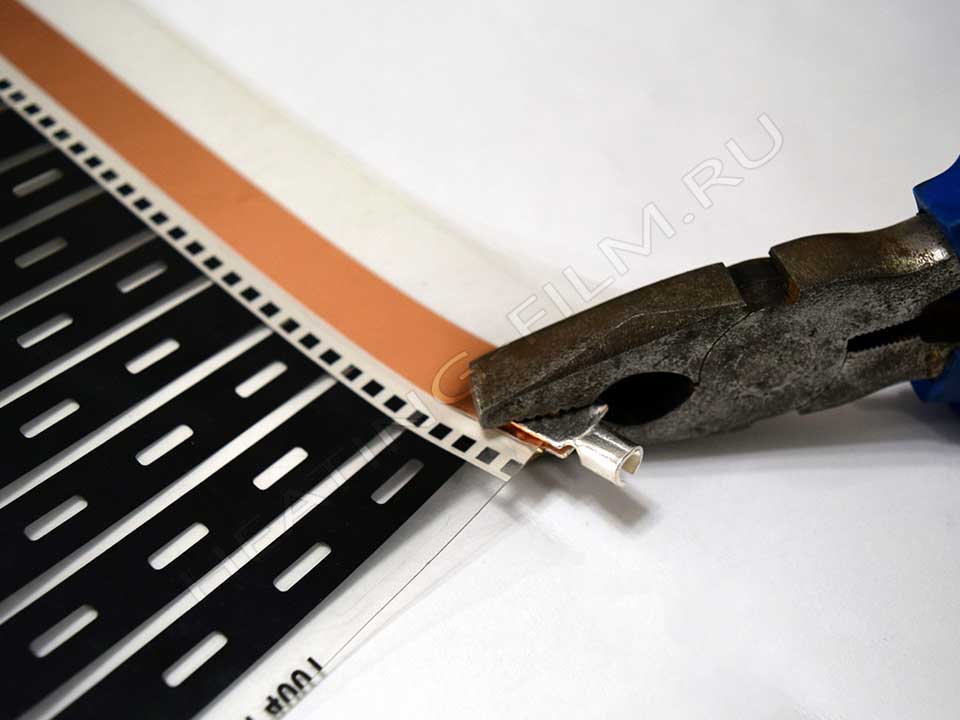

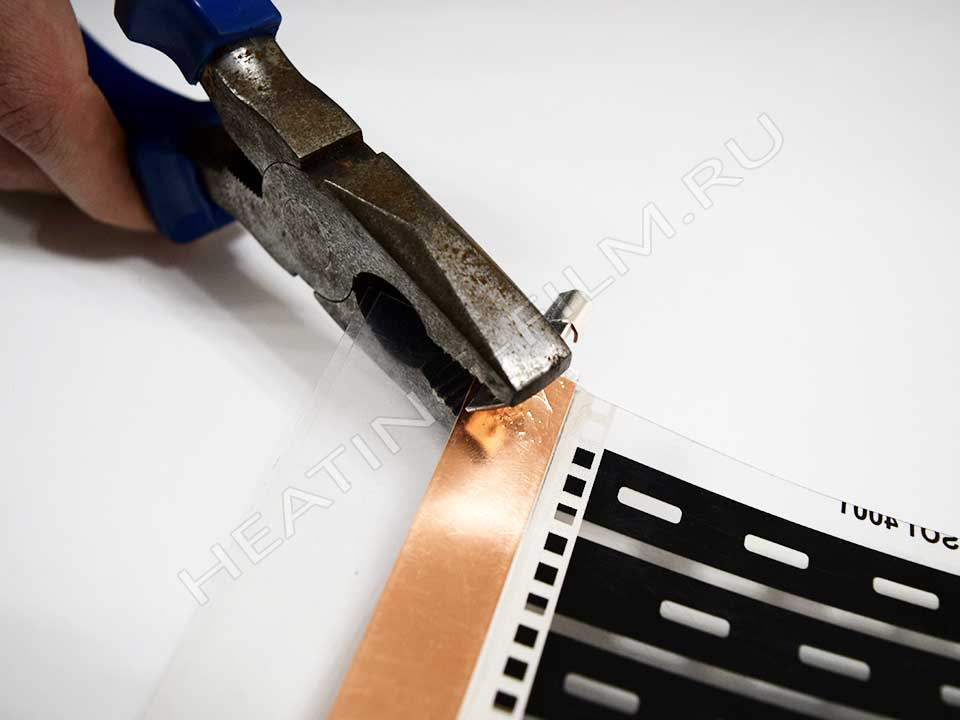

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

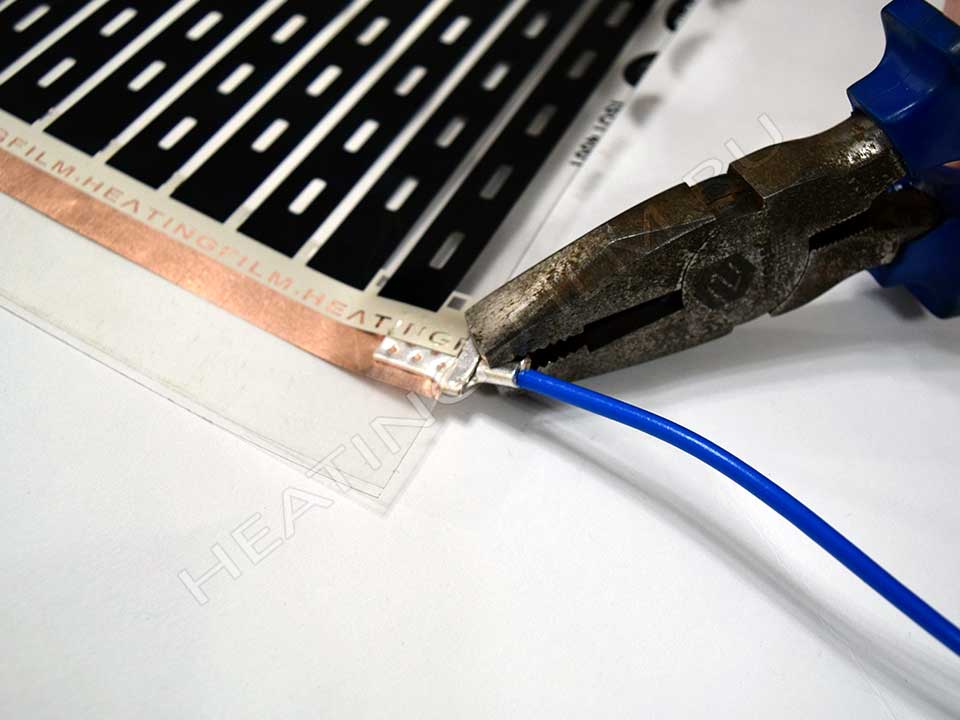

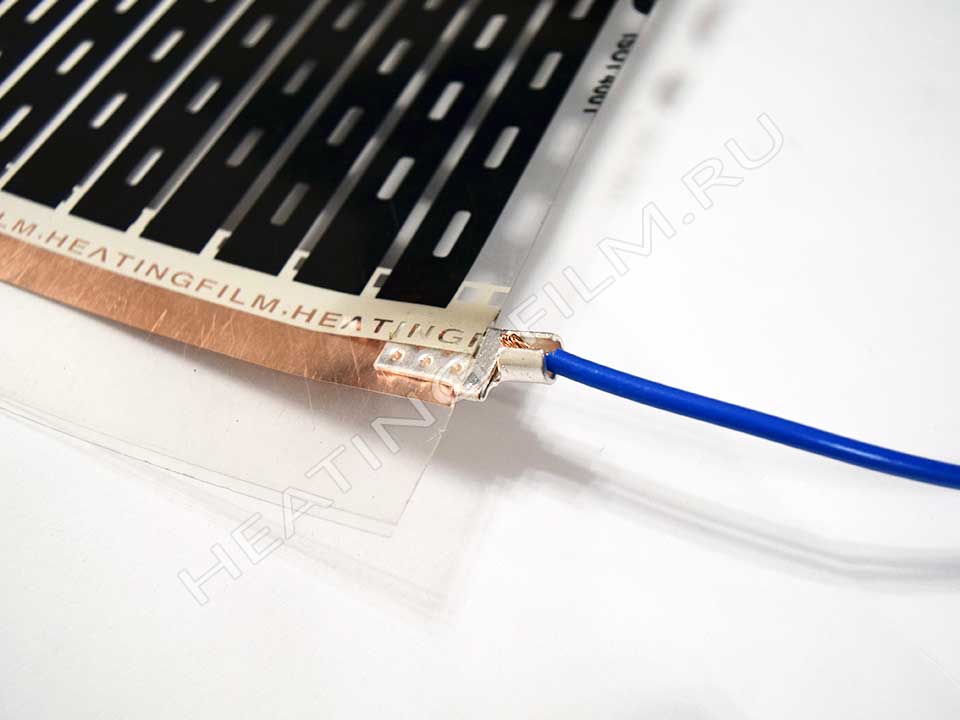

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

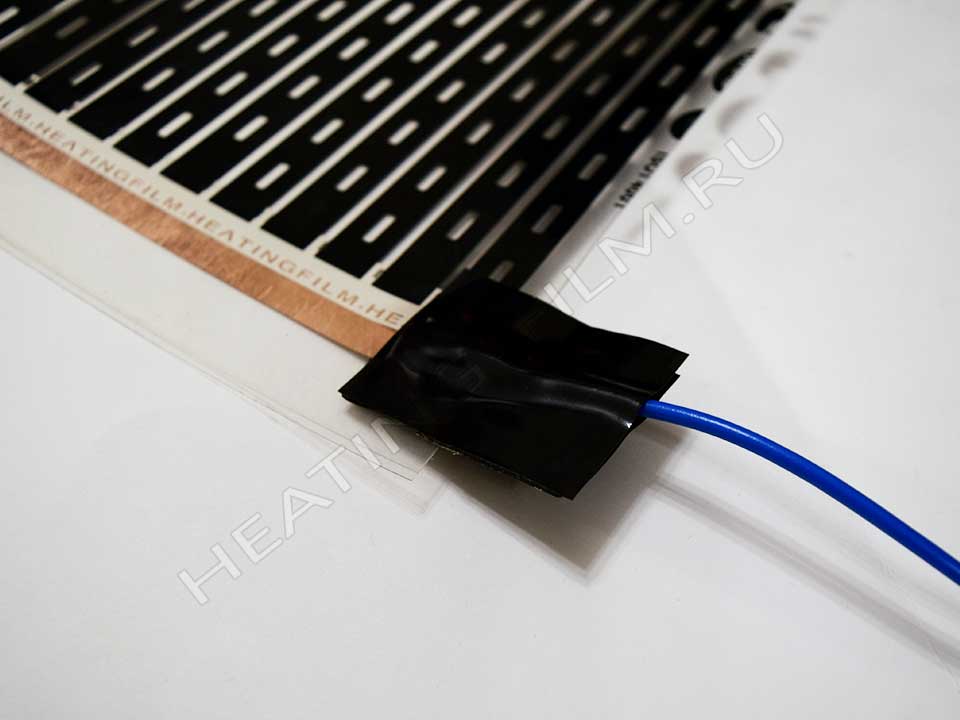

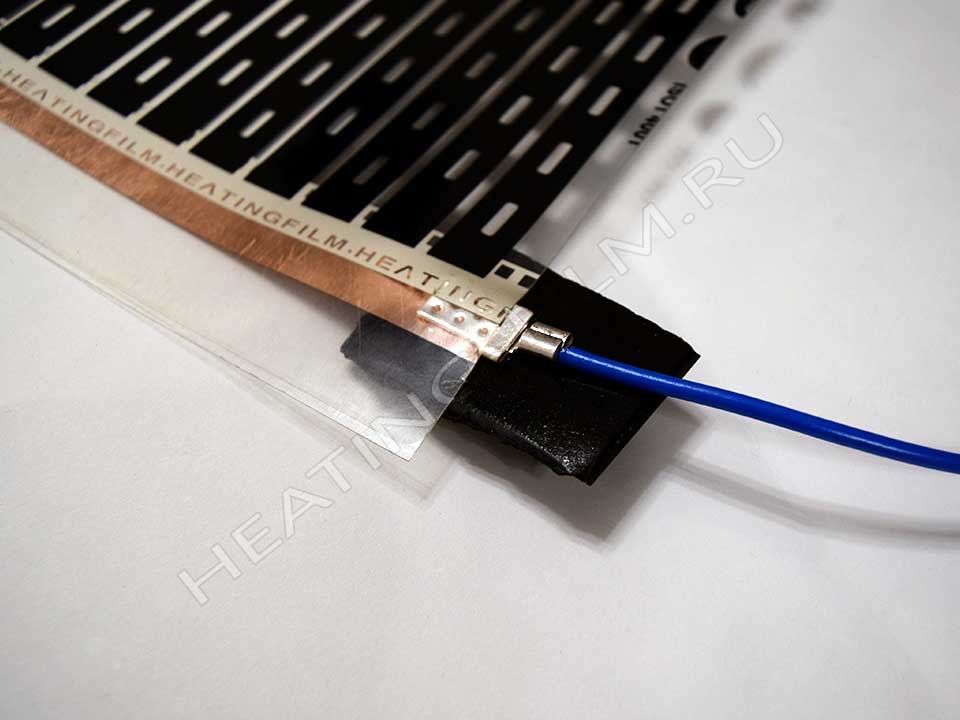

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

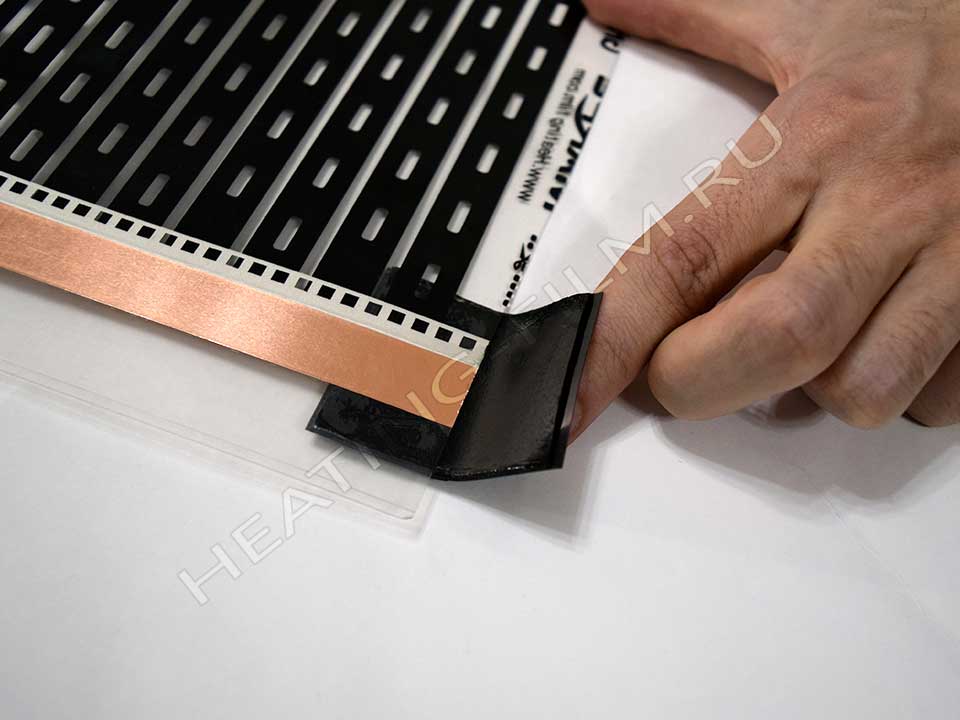

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

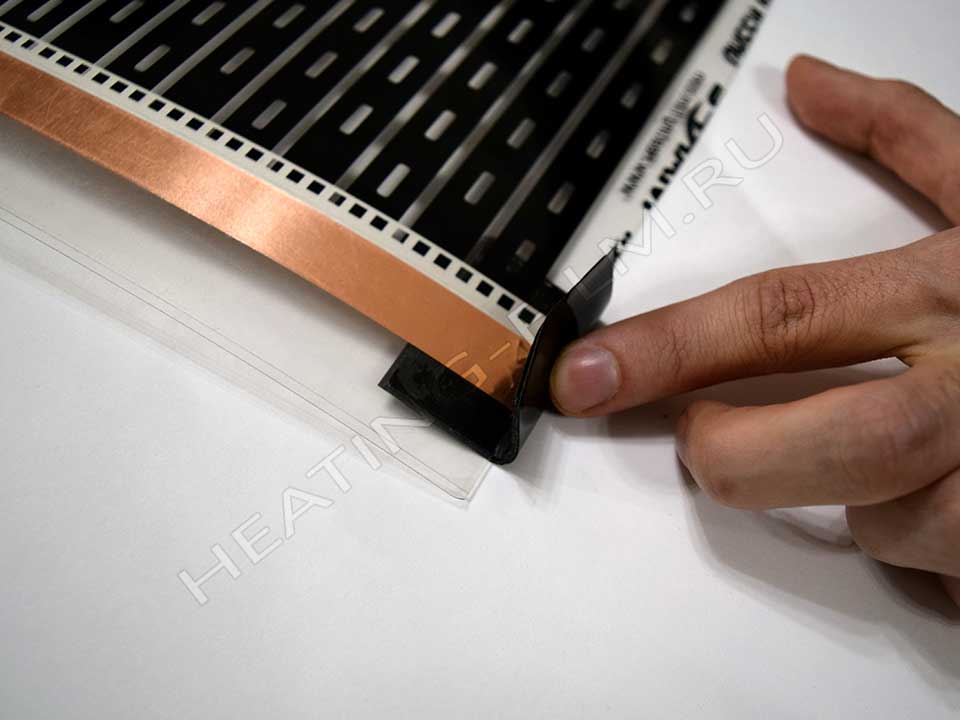

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

Этапы монтажа

Расчет стоимости отопления проводят вместе с составлением плана монтажа. Нагреватели размещают только на свободной от мебели площади, поэтому на плане требуется отметить ее расположение, а от свободных стен сделать отступ 5-7 см. Остальное пространство делят на полосы, равные ширине нагревателей и вычисляют нужное количество в метрах.

Укладывать инфракрасные теплые полы под плитку приходится в несколько приемов:

  • подготовить основание для ИК-нагревателей;
  • смонтировать систему обогрева;
  • подключить и проверить её;
  • уложить основание для плитки и наклеить материал.

Смотрите это видео на YouTube

Подготовка

Основание необходимо очистить от мусора и заделать выбоины. Технология монтажа инфракрасного теплого пола предусматривает укладку изоляции из теплосберегающих материалов. Для этого применяют покрытия с малой усадкой и без фольгированного слоя (пробку, ЭППС и др.). Прикрепить их к черновому основанию можно жидкими гвоздями, а к бетонному дюбелями с саморезами. Термоизоляцию желательно укладывать по всей площади комнаты. На полу сделать разметку по плану с указанием границ установки элементов и полос материала.

Монтаж термопленки

Прежде чем укладывать пленку инфракрасного теплого пола, рулонный материал нужно разрезать на полосы согласно разметке. Резать материал нужно только в специально обозначенных местах, где изображены ножницы. Ленты ИК-нагревателей не должны перекрывать друг друга, между полосами пленочного пола оставить зазор в 5-7 мм. Фиксировать ленту к полу можно жидкими гвоздями.

Подключение

Собрать систему инфракрасного теплого пола в следующей последовательности:

  1. Установить клеммные зажимы в местах выхода медных шин, придавить их пассатижами.
  2. Определить место установки терморегулятора на стене.
  3. Нарезать монтажные провода достаточной длины для подсоединения теплого пола к сети.
  4. Для подключения провода к зажимам вставить их в клеммы и обжать плоскогубцами или специальным инструментом. Подсоединение соседних лент выполнять параллельно.
  5. Стыки и края по периметру проклеить скотчем, клеммы и края шин изолировать битумной лентой.
  6. Уложить термодатчик под пленку. Провода от полос пленки подвести к месту включения в сеть и выполнить их монтаж. Проверить работоспособность системы тестером, определяя отсутствие обрыва цепи на каждой ленте, а затем и на всей системе.

Установка чернового пола

В зависимости от выбора сухого или влажного способа подготовить материалы: смешать с водой самовыравнивающийся состав или нарезать ГВЛ. Для влагоизоляции установленную систему ТП накрыть полиэтиленом, оставляя по краям припуски не менее 5 см. По периметру тщательно проклеить скотчем. В зависимости от особенности укладки пленочного пола под плитку на бетонном основании поступают так:

  1. Сухой способ. Нарезанными пластинами ГВЛ или СМЛ закрыть всю площадь помещения. Крепить элементы на жидкие гвозди или саморезы с дюбелями. Резьбовой крепеж вкручивать аккуратно, в промежутки между лентами ТП или в места, предназначенные для отрезания частей. Нельзя загонять шуруп в шину или карбоновые полоски. При необходимости черновое покрытие выполняют в 2 слоя, перекрывая швы нижнего уровня.
  2. Влажный способ. Поверх влагоизоляции разложить армирующую пластиковую сетку (металлическую не применять). Её края должны выйти за периметр ТП и полиэтилена на 20 см, сетка закрепляется саморезами. Залить основание и пленочную ИК-систему самонивелирующимся составом. Толщина слоя — 8-10 мм. Покрытие должно схватиться в течение 24 часов.

Смотрите это видео на YouTube

Укладка плитки

Перед тем как укладывать керамическое покрытие, поверхность основы нужно обработать бетоноконтактом в 2 слоя. Установить по периметру стены изоляцию для создания термошва. Приготовить плиточный состав. Клей наносим зубчатым шпателем, отдельными участками, которые можно заполнить кафелем за 30 минут.

Керамические элементы выравнивать по высоте, придавливая их к клеящему составу. Дать клею застыть, заполнить швы затиркой, вдавливая ее в зазоры резиновым шпателем. Остатки состава удалить с керамики мокрой тряпкой, не позволяя им высохнуть. После укладки уход за керамикой производить по общим правилам.

Как выполнить укладку электрического теплого пола под плитку?

  Что означает степень защиты IP – расшифровка, таблица, примеры использования

Что такое инфракрасный плёночный теплый пол?

Виды терморегуляторов для теплого пола

Как подключить теплый пол к электричеству — схема подключения

Как выполнить монтаж СИП кабеля от столба к дому

На какой высоте должны быть розетки и выключатели от пола в квартире?

Технологический процесс укладки

Монтаж пленочного пола под плитку подразумевает укладку термопленки отражающим слоем к верху. Для того чтобы произвести все работы правильно, необходимо придерживаться следующей последовательности действий:

1. Скрепляем выложенные лицевой стороной листы с помощью лавсанового скотча. На данном этапе поверхность подготовлена для укладки термопленки.

2. Перед укладкой пленку нужно разрезать на полосы необходимой длины. Как правило, они не превышают 10 м. Чтобы отрезать пленку качественно целесообразно выполнять разрезы исключительно по имеющимся пунктирным линиям.

3. Двигаясь вдоль помещения, укладываем пленку на пол. Такой подход обеспечит большее количество цельных полос. При этом количество точек подключения будет меньше.

4. При укладке термопленка должна располагаться медной полоской вниз. Далее используя двусторонний скотч, закрепляем полосы пленки. Это необходимо для того, чтобы предотвратить ее сдвиг при укладке плитки.

5. Также можно выполнить крепление с помощью монтажных скоб

При этом важно учитывать, что фиксировать следует только боковые края пленки, которые не содержать элементов, проводящих ток

6. Укладка термопленки допускается исключительно одним слоем. Перекрывать пленочные слои, которые содержат нагревательные элементы, нельзя. В процессе работы следует проявить аккуратность, чтобы не повредить пленку и провода соединения.

7. Далее со стороны имеющегося среза на пленку устанавливаем клеммы, которые будут обеспечивать функцию контакта.

8. Используя обычный дырокол, делаем в термопленке отверстие в центре медной полосы. Затем туда нужно вставить клемму.

9. После этого совмещаем оба отверстия – клеммы и термопленки. Вставляем в имеющееся отверстие заклепку, при этом ее большая часть должна находиться со стороны медной полоски.

10. На стене устанавливаем терморегулятор. Его рекомендуется располагать недалеко от проводки. Установить данный прибор можно как стационарным образом, так и подключать его при помощи шнура в имеющуюся розетку

При монтаже важно учесть, чтобы в дальнейшем наличие терморегулятора не помешало расстановке мебели и домашней техники

11. На следующем этапе подключаем провода к клеммам. Провода следует расположить вдоль разных торцов утеплителя, чтобы не допустить их перекрестья.

12. После этого соединяем пленку с проводом. С этой целью необходимо убрать с проводов изоляцию в тех местах, где будет подсоединение к клемме.

13. Затем подводим к клемме оголенные провода, а места их соединения обжимаем с помощью пассатижей.

Важно! Необходимо изолировать места, где подключены провода. С этой целью применяем каучуковый материал, который входит в комплект полос термической пленки

Чтобы выполнить изоляцию одной клеммы потребуется два отрезка материала – для крепления сверху и снизу. Чтобы выровнять утеплитель, в нем нужно сделать вырезы в соответствующих местах. Для этого подойдут простые ножницы.После подключаем провода к коробке терморегулятора.

14. Затем устанавливаем датчик для измерения температуры пола.

15. Выполняем подключение устройства к сети. Данную часть работы из соображений безопасности рекомендуется поручить квалифицированному электромонтажнику.

Виды тёплых полов

Система водяных тёплых полов является ничем иным, как развитием и продолжением классического водяного отопления. В наиболее традиционном способе подключения она является одним из контуров общей отопительной системы, хотя может иметь и собственные автономные источники нагрева воды. Но ввиду сложности монтажа и повышенной склонностью к аварийности её всё больше в последнее время вытесняют иные модели.

Электрические тёплые полы

Электрические тёплые полы

  1.  Кабельные — представляют собой специальный высокоомный электрический провод, который нагревается под действием проходящего электрического тока. В простейшем случае выполнены в виде одиночного кабеля, но чаще всего применяются тепловые маты, в которых используется двойной провод, прикреплённый к стеклотканевой самоклеящейся сетке.
  2. Ещё одним из вариантов тепловых матов являются стержневые тёплые полы, где вместо провода используются специальные стержни из композитных материалов.
  3. Плёночные — это действительно новое слово в системах отопления. Несмотря на то что, как и все другие виды тёплых полов, они отдают тепловую энергию путём теплопроводности, конвекции и инфракрасного излучения, но обладая увеличенной излучающей поверхностью, они рассчитаны в большей мере именно на последний способ теплопередачи. И именно поэтому их в последнее время всё чаще называют инфракрасными полами

Кладём тёплый пол под керамогранитную плитку

Прежде чем начинать делать тёплый пол, следует определиться, основным или дополнительным источником обогрева он будет. Это поможет правильно выбрать мощность устройства, стандартно она составляет 140 — 180 Вт.

Рассчитать количество матов — это необходимо делать, ведь если их резать, повредится кабель. Не рекомендовано их раскладывать под мебелью, хотя в случаи с матами это не критично.

Рассмотрим погашово монтаж тёплого пола под керамогранит, на примере электрических кабельных матов:

  1. Подготавливается основание — черновой пол тщательно очищается от мусора, производится заделывание трещин и неровностей. Затем наносится грунтовка.

Определяется место установки терморегулятора — он должен располагаться на стене, на расстоянии не менее 3- см от пола. В стене делается штроба для прокладки кабеля.

Укладываются маты — раскатываются по поверхности, с отступом 10 см от стены. Разрезается сетка в местах разворота кабеля. Мыты фиксируются к полу клеевым составом, точечно. Когда клей высохнет, вся поверхность конструкции заливается тонким слоем клея, это обережёт её от воздействия из вне.

  • Проверяется осуществляется следующим образом — первый раз включать пол следует после полного высыхания клея, чтобы удостовериться, что все участки конструкции работают.
  • Укладывается керамогранит — он кладётся прямо на маты на клей, в бетонной стяжке нет надобности.

Какой тёплый пол выбрать под керамогранит решать вам. Каждый имеет положительные стороны, и вполне может создать отличный микроклимат в комнате. Главное, правильно учесть особенности помещения, и произвести монтаж с соблюдением требуемых правил.

Видео пособия

КАК УКЛАДЫВАТЬ КЕРАМОГРАНИТНУЮ ПЛИТКУ НА ТЕПЛЫЙ ПОЛ

Watch this video on YouTube

Укладываю керамогранит на тёплый пол

Watch this video on YouTube

ТЕПЛЫЙ ПОЛ В ВАННОЙ КОМНАТЕ. УКЛАДКА КЕРАМОГРАНИТА

Watch this video on YouTube

Процесс установки плитки на пол с подогревом

Система отопления «пол с подогревом» для абсолютно всех вариантов покрытий для пола компонуется из таких элементов:

  • материал для теплоизоляции снизу конструкции для направления тепла и отсечения холодных поверхностей;
  • специальные трубы для носителя тепла;
  • армирующая сетка и элементы крепления труб;
  • стяжка из бетона;
  • виниловая плитка для покрытия пола.

Заранее производятся расчеты расположения контуров труб отопления. Их кол-во ограничено мощностью отопительного котла для согревания конкретного объема жидкости. Один контур — не больше двадцати пяти погонных метров трубы отопления.

Предлагают делать работаты в следующей очередности:

  1. Кладут термоизоляционный слой по поверхности чернового покрытия, а для компенсации температурного расширения бетона демпферная лента.
  2. Для крепежа труб —  направляющие. В обычном варианте достаточно уложить сетку армирующую и крепление труб провести хомутами через двадцать–двадцать 5 см.. Крепление должно закрепить трубу, оставляя возможность для теплового расширения.
  3. Трубомонтаж около стен проводят на расстоянии 70 мм.
  4. Порядок прокладки труб предусматривает вывод кончиков к распределительному коллектору.
  5. После работ по укладке труб проводят проверку герметичности и доводят температуру  жидкости до 20 – 25 градусов, делают стяжку.
  6. После высушивания завершальной стяжки начинают подготовку и укладке Поливинилхлоридные плитки.
  7. Поверхность стяжки тщательно отчищают от грязи, ликвидируют изъяны, удаляют пыль.
  8. Оставляют плитку в помещении при температуре 20 градусов на период не меньше 12-и часов, чтобы она приобрела размеры и расправилась.
  9. Плитка с замковой крепежной системой и на самоклеющейся основе трудности в процессе установки не будет составлять. Устанавливают от дальнего комнатного угла с уступом каждого ряда на 1/3 или 1/2 ламели. При этом в пазы замков вставляют выступы следующих плиток без чрезмерных усилий. Самоклеющуюся плитку в процессе укладки расправляют для выхода воздуха под изделием и крепкого приклеивания покрытия.
  10. Плитка, процесс установки которой планируется с использованием клея, требует щепетильного его выбора с учетом эксплуатационных режимов температур.

Вариант укладки

Познакомившись с условиями и требованиями к процессу установки гидравлической системы «пол с подогревом», хозяева помещений без труда подберут материал который подходит для покрытия пола с точки зрения эстетики и использования на практике для решения вопроса энергосбережения.  Представляет интерес процесс установки системы полы с подогревом под Поливинилхлоридную плитку. Первичные затраты на покупку оборудования и выполение монтажных работ с избытком оправдаются в сжатые сроки.

Один из вариантов укладывания завершального покрытия пола из виниловой плитки показан в ниже размещенном материале.

 Укладка виниловой плитки

Теплый пол ‘target=»_blank»>’)

Кварц-виниловая плитка на замках

При укладке замковой плитки на «теплый пол» должно соблюдаться условие — оставить компенсационные зазоры вдоль всех стен от 5 до 10 мм. Зазоры позволяют плитке двигаться при расширении так, чтобы стыки не пострадали.

Замковую плитку Art East рекомендуют для применения с электрическими системами подогрева, не желательно использовать водяной обогрев. Температура нагрева не более 28 ° C . Вообще, замковая плитка чувствительна к перепадам температур и меняет свои размеры. Температурный зазор нужно оставлять не менее 1 см. Это касается и установки с «теплыми полами», и применения на балконах, комнатах на южной стороне, где может случаться нагрев на солнце.

Производитель не советует использовать какую-либо подложку под замковую плитку, как при обычной укладке, так и при укладке на теплый пол.

У бренда Art East есть еще одна коллекция ART STONE 33/42 класса, которая выделяется своей структурой. В качестве несущего основания в этой плитке используется жесткая плита SPC. Такая плита является каменно-полимерной (Stone Polymer Composite).

В отличие от кварц-винилового ламината с плитой WPC (Wood Polymer Composite), плитка STONE от ART EAST:

на 78% состоит из карбоната кальция и не имеет в составе вспенивающего агента, древесной муки и пластификаторов;

тоньше, но при этом прочнее, более устойчива к сохранению размеров при изменении влажности и температуры;

долговечнее за счет все той же более плотной структуры.

ART STONE SPC — это каменно-полимерная плитка на замках, превосходство которой над полами с WPC плитой подтверждено лабораторными испытаниями. Все эти характеристики делают плитку коллекции Stone наиболее подходящим материалом для «теплого пола», чем другая замковая плитка ПВХ.

Испытания показывают, что покрытие ART STONE может выдерживать и нагрев до температуры более 28 ° C . Но представитель бренда рекомендует все-таки не рисковать и использовать это ограничение при эксплуатации. Замковая плитка Арт Стоун может использоваться с любым видом систем подогрева пола.

Замковая плитка ПВХ Floor Click – в составе 30% кварца. В сравнении с другими кварц-виниловыми покрытиями – мягкая. Кварц-виниловый ламинат Floor Click с «теплыми полами» изменяет свои размеры, а также может расширяться при укладке в помещениях с интенсивным солнечным освещением (на южной стороне, с окнами в пол и т.д.). При укладке обязательно оставлять зазор, равный 1 см. А также желательно выполнять температурные швы под порожками на входах в комнаты и через каждые 8-10 метров непрерывного полотна. Использовать подложку под LVT толщиной 1,5 мм или 1 мм. Не рекомендуется укладывать на инфракрасный подогрев, плитка может подняться в стыках.

Замковая коллекция плитки Decoria – материал жесткий и достаточно стабильный, содержит в составе до 70% кварцевого песка. Производитель советует использовать подложку при укладке на бетонную стяжку, иначе полы начинают хрустеть. Разрешено применение с системами подогрева, в том числе пленочными. Использование с водяными системами, где температура может превышать 28 градусов, не желательно.

Возможна укладка замковой плитки Декория как с компенсационными швами (порожками), так и без них.

Плитку Alpine Floor на замках можно укладывать на системы подогрева. Лучше использовать кабельный тип, чтобы регулировать температуру и держать ее не выше 28 ° C . Обязателен зазор по периметру 8-10 мм.
