Подключение тёплого пола – варианты, схемы, пошаговые инструкции!

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

  • Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
  • Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Для монтажа теплого пола понадобятся:

  1. Пенополистирольные плиты для теплоизоляции пола.
  2. Трубы водяного отопления в качестве теплоносителя.
  3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
  4. Полиэтилен плотный для гидроизоляции основания.
  5. Гофротруба.
  6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

  1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
  2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
  3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
  4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
  5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
  6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
  7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
  8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
  9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
  10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

Схемы укладки контуров теплого пола

Подключение через трёхходовой клапан

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.

Подключение через трёхходовой клапан

  • Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
  • Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.

Клапан смесительный трехходовой

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Электрическое отопление

Кабельные секции или маты подключают к терморегулятору. В данный прибор выводят сетевые кабели и проводник термодатчика. Схема подключения имеется на обратной панелиустройства. Перед тем как закрыть кабельный пол стяжкой или клеевым раствором систему необходимо протестировать. Как включить электрический тёплый пол?

  • На терморегуляторе выставляют температуру для нагревательных элементов.
  • Проверяют работу кабеля.
  • При обнаружении холодных участков, систему отключают, выясняют причину отсутствия обогрева. Возможно, соединение матов или секции было выполнено неверно.

Рекомендуем: Какие достоинства имеет тёплый пол из металлопластика?

При положительных результатах, систему отключают. На электрические элементы наносят стяжку или плиточный клей. Оставляют раствор до полного высыхания. Укладывать плитку можно через 10-14 дней.

Через сутки проводят затирание швов. Включать напольный обогрев можно после полного высыхания растворов. Температуру нагрева пола повышают постепенно.

При эксплуатации жидкостного тёплого пола необходимо провести опрессовку системы, наполнить её теплоносителем и включить котёл. Для кабельного обогрева требуется выждать пока стяжка или плиточный клей высохнут. Термоплёнку подключают сразу после облицовки пола. Прогрев системы отопления осуществляют постепенно, в течение 48 ч.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Как подключить участок тёплого пола к радиаторной ветке.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

  • если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
  • если размер обогреваемого помещения максимум 10 м2;
  • при наличии мощного насоса для обеспечения циркуляции жидкости;
  • если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

  1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
  2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Достоинства и недостатки

Укладка петель теплого пола одиночным змеевиком

К основным достоинствам водяного пола можно отнести его надежность и долговечность. К тому же – малый расход электроэнергии. Но в то же время такой пол сложно монтировать, а необходимость подключения к водоснабжению снижает, а то и полностью исключает возможность его установки на последних этажах зданий. Дело в том, что уровень пола ниже уровня системы водоснабжения. Поэтому, чтобы вода в полу была постоянной температуры, ее нужно сбрасывать в систему водоснабжения и получать новую порцию.

Укладка петель теплого пола одиночным змеевиком

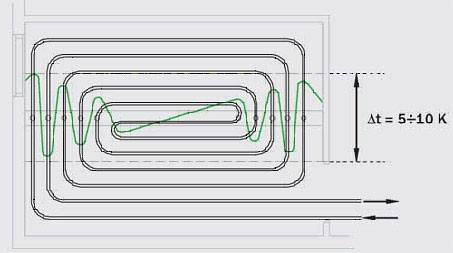

Укладка петель теплого пола спиралью

Для этого ставится насос, который и будет возвращать воду из труб пола в систему. Для правильного функционирования пола необходимо, чтобы в общедомовой системе поддерживалось стабильное давление, и сопряжение пола с системой было точным. То есть мощность нагнетающего насоса должна быть подобрана правильно и работать он должен бесперебойно.

Комплект водяного теплого пола

Электрические полы отличает простота монтажа и минимум комплектующих. Но есть и существенный недостаток – большое потребление электроэнергии. Впрочем, электрические полы чаще всего используют в качестве дополнительных. Поэтому на этот недостаток можно особого внимания не обращать.

Первый запуск

По завершению монтажа тёплого пола производим первый запуск, для этого трубопровод следует хорошо промыть водой, при этом давление в системе должно быть максимальное. После чего, данную воду нужно слить и продуть систему компрессором.

Затем контур заполняется рабочим теплоносителем, при наличии нескольких петель, они наполняются по очереди. При этом, воздух из трубопровода должен быть полностью выдавлен через воздухоотводчик.

Для создания давления в системе включается насос на короткое время, это способствует движению теплоносителя, который вытесняет оставшиеся воздушные пробки. Процесс следует повторять (подливать воду и включать насос), пока система не будет заполнена полностью.

Запускать тёплый пол, нужно начиная с минимальной температуры — 20 градусов. Каждый день прибавлять по 5 градусов, пока не достигните рабочий уровень — +40. После чего, термостат следует установить в проектном режиме.

Принципы технологии подключения к готовому отоплению

Подсоединение теплого пола к имеющейся системе отопления требует соблюдение следующих принципов:

  • к каждому радиатору потребуется дополнительно подключить коллекторный узел;
  • теплоноситель не должен иметь температуру более +55 градусов;
  • новая конструкция не должна иметь нормативное давление более 9 атм.

Во время подготовки требуется рассчитать рабочие параметры теплого пола, зависящие от имеющей отопительной системы. Она бывает одно- или двухтрубной.

В двухтрубной системе имеется два отдельных трубопровода. По одному происходит подача горячей жидкости, а по другому – отвод к котлу остывшей. В однотрубной системе теплоноситель циркулирует по одному трубопроводу. Теплый пол в таком случае будет подключен как дополнительный радиатор. Его монтируют после отопительного прибора, что исключает использование приспособлений для снижения температуры теплоносителя.

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;

двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;

схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце

Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.

Инструкцию подключения инфракрасного пола

Пленочный инфракрасный пол сегодня часто используется для организации отопления внутри помещения. В этом случае в качестве нагревательного элемента выступает нагревательный мат. На нем имеются полоски углеродного полимера. Принцип и схема подключения сводится к следующей простой инструкции:

  • Прежде всего укладываете нагревательный мат по всей длине помещения. Концы, где выходят провода должны быть направлены в сторону терморегулятора. Так, вы сможете сэкономить на проводе.
  • Каждый стык на инфракрасной пленке заклеиваете скотчем.
  • Между слоями ИК-пленки помещаете специальные клеммы. Один конец клеммы должен сверху, где имеется медная шина.
  • Далее клеммы зажимаются плоскогубцами.
  • К этой клемме подсоединяется провод, также на зажимах.
  • Каждый последующий мат подсоединяется по такой же схеме.
  • Каждую клемму необходимо заизолировать битумным скотчем.
  • Между собой все отдельные маты соединяются таким же способом, то есть последовательным.

Вот по такой схеме осуществляется подключение инфракрасной пленки. Дополнительно вы можете посмотреть видео в конце этой статьи, чтобы наглядно увидеть все эти технологические нюансы. Только так вы сможете закрепить всю теорию практикой.

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола.  Прежде всего, необходимо определить со способом подключения.

  • Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.
  • Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

    На ней показаны следующие элементы цепи:

  • Управляющий клапан. На эту деталь подается сигнал от установленного на поверхности пола датчика. Как только система устанавливается нужная температура, клапан закрывается.
  • Клапанное балансировочное устройство. Это устройство не допускает холостого прохода теплоносителя. Если отключена подача теплоносителя, то клапан пускает его по экономному кругу, без котла.
  • Насос циркуляционный. Это устройство поддерживает в нагревательных контурах определенное давление теплоносителя.
  • Предохранительный термостат. Предназначен для контроля за температурой в системе. Устанавливается на входной трубе теплоносителя.
  • Привод электрический. Управляет клапанами всех нагревательных контуров.
  • Коллектор распределяет теплоноситель по контурам.
  • Байпас (притворный клапан коллектора) отвечает за циркуляцию воды по малому кругу системы.
  • Терморегулятор. При необходимости их может быть несколько, что позволяет устанавливать в каждой комнате определенную температуру.

Теплый пол с гидравлическим разделителем

Подключение через гидравлический разделитель. Гидравлический разделитель – это емкость заполненная теплоносителем.

Важным этапом монтажа теплого водяного пола является установка водяного коллектора. К этому устройству подключаются все контуры системы. Устройство коллектора позволяет индивидуально регулировать давление и температуру в каждом контуре.

Схема подключения коллектора теплого пола в частном доме

Теплый водяной пол может быть дополнительным источником отопления или использоваться как самостоятельный вариант. При первом варианте на прямой ход устанавливаются радиаторы, а на обратный подключается теплый пол.

На схеме ниже показаны:

  • Циркуляционный насос.
  • Радиаторы отопления.
  • Котел.
  • Накопительный бак.
  • Управляющее устройство.
  • Запорные краны.

Подключение нагреваемого пола по комбинированной схеме

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
