Смесь для стяжки теплого пола

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

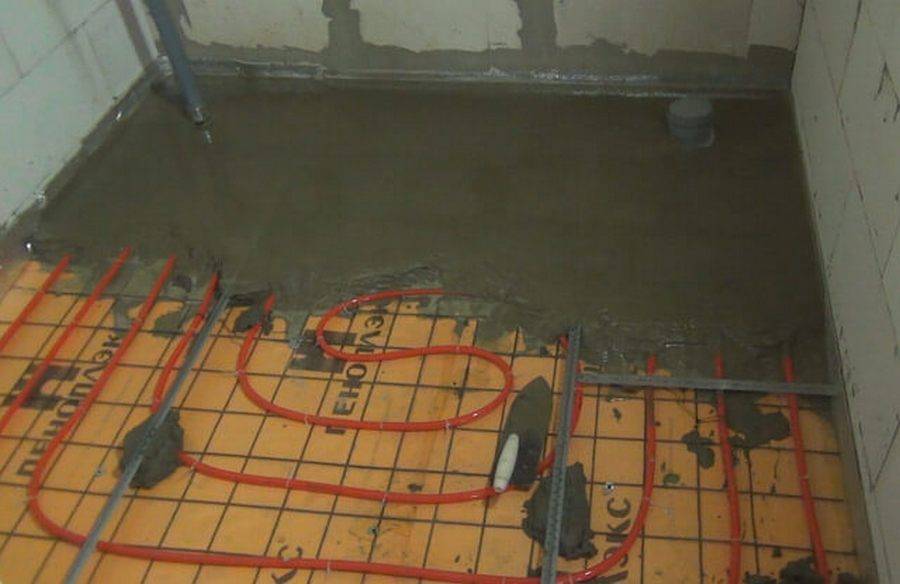

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Подготовительные работы

Иногда при подготовке поверхности для стяжки не обращают внимания на важные мелочи, которые, на самом деле, играют большую роль. Черновая поверхность обязательно должна быть тщательно очищена от мусора, мелких камней.

Перед тем, как правильно залить теплый пол, вдоль стен комнаты, по кругу, укладывают демпферную ленту толщиной не меньше 40 мм. Она нужна для того, чтобы исключить в будущем трещины в бетонном слое от эффекта теплового расширения. Демпферной лентой нельзя пренебрегать ни в коем случае. Трещины в бетоне выведут обогревательную систему из строя очень быстро. Необходимо делать пирог теплого пола по бетону по всем нормам.

Когда площадь комнаты более 40 кв. метров, либо одна из сторон больше 8-9 метров, бетонное покрытие нужно обязательно разделить на зоны с помощью термошвов. Для этого используют Т-образную демпферную ленту. Укладывают ее до начала бетонных работ. В каждой зоне должен быть свой отопительный контур, проектируют это заранее.

Иногда строители укладывают армирующую металлическую сетку поверх теплоизоляционной плиты

Если теплоизолятор прочный, нагрузка на теплые полы не очень большая, такую сетку можно и не принимать во внимание. Сетку прикрепляют к бетону через слой утеплителя

Водяной контур скручивают с прутьями сетки. Такой способ удобен, но не во всех случаях себя оправдывает. Если армирующий слой укладывать сразу на теплоизолятор, то сетка не выдержит вертикальное давление на полы. Она будет выполнять единственную функцию — удобную фиксацию водяного трубопровода.

При использовании прочного утеплителя (пеностекла), ситуация будет иная. Если применяют мягкий утеплитель (пенопласт), стяжку требуется дополнительно армировать. Арматура, которую размещают сверху, а не в самом бетоне, нейтрализует только горизонтальные прогибы. Для предотвращения образования расколов, сетку размещают поближе к центру бетонного покрытия, над трубами.

Иногда используют вариант, когда укладывают две сетки: поверх труб и под ними.

Есть еще один способ с использованием одной сетки. Ее приподнимают над теплоизолятором на 15-20 мм, используя подкладки. Трубы укладывают сверху.

Стяжка, где водяной контур оказывается полностью в бетоне, будет прочнее. Но себестоимость конструкции теплого пола возрастает. Общая толщина бетонной прослойки окажется на 20-30 мм больше.

3 вида полусухой стяжки пола

Выравнивая полы ЦПС малой пластичности, можно формировать стяжки различных типов — связанные, плавающие, на разделительном слое. В зависимости от схемы слоев пола и собственной толщины они армируются сетками и/или волоконными наполнителями.

Связанная стяжка средней толщины без дополнительного армирования

Отсутствие упругого основания и разделительного слоя под стяжкой делают ее армирование необязательным. При условии строгого следования технологическому процессу из полусухого раствора без армирующей сетки получаются прочные и долговечные выравнивающие слои проектной толщины 50 – 80 мм.

Рис. 3. Связанная стяжка без дополнительного армирования

Пол со связанной полусухой стяжкой состоит из (снизу вверх):

1. Бетонного основания.
2. Выравнивающего слоя из полусухой смеси с добавлением фиброволокна.
3. Демпфирующей или клеевой прослойки.
4. Декоративного покрытия.

В данном варианте, как и в плавающих стяжках, выполняется пристенный разгрузочный шов по всему периметру. Рекомендуемая марка раствора — М 150.

Армированная ПСП по бетону

Работа с полусухими смесями требует от бригады:

• Точного соблюдения пропорций при подготовке раствора.
• Тщательного усреднения его массы (достаточно быстро и качественно перемешать все компоненты можно только в строительном миксере).
• Быстрых и слаженных действий по подготовке, нанесению, уплотнению и выравниванию стяжки.

На весь цикл — от смешивания компонентов до окончания выравнивания участка в запасе у мастеров совсем немного времени — от 19 до 61 минут. Скорость первичного схватывания зависит от водо-цементного соотношения и содержания пластификаторов. В таблице снизу представлены цифры по 5 рекомендуемым составам.

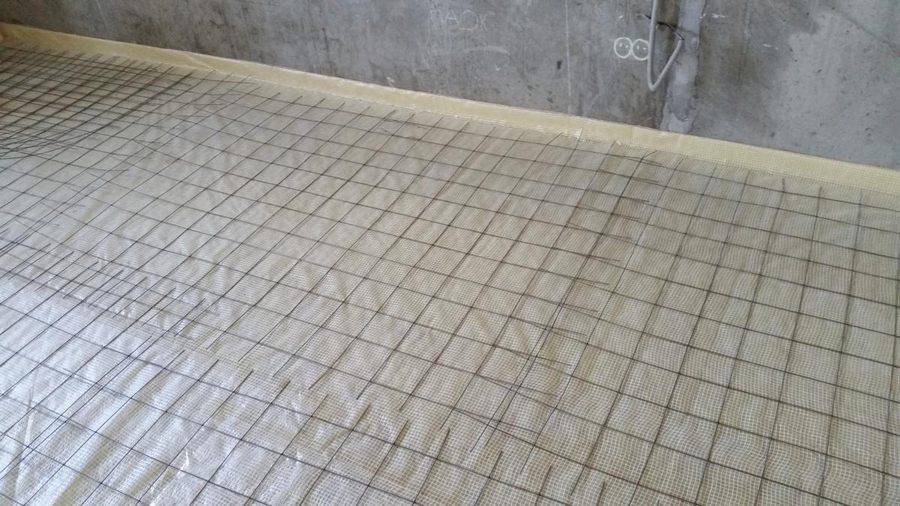

Рис. 4. Армирование сеткой перед укладкой стяжки

Может быть связанной, если в проект не заложена (паро)гидроизоляционная мембрана, либо плавающей или «на разделительном слое», если мембрана фигурирует. Независимо от типа связи с основанием предпочтительно армирование стальной сеткой при толщине слоя 80 – 140 мм. Толщина более 140 мм, как правило, не оправдана экономически (более значительные перепады следует частично компенсировать засыпками или пористыми бетонами и лишь затем укладывать выравнивающий полусухой слой). Схема пирога пола:

1. Плита основания.
2. Изоляционная мембрана (если необходима).
3. Нижний слой ПСП с фиброволокном.
4. Армирующая сетка.
5. Верхний слой с фиброволокном.
6. Демпфирующая или клеевая прослойка.
7. Декоративное напольное покрытие.

Рекомендуемая марка раствора — М 200.

Плавающая стяжка по теплоизоляционному слою из ЭППС

Теплоизоляция листами экструдированного ППС, как правило, производится под укладку гидравлического или электрического теплого пола. Пенополистирол повышенной плотности служит для того, чтобы тепло из помещения или непосредственно от нагревающих элементов (если они залиты стяжкой) не передавалось вниз плите перекрытия. Схема пирога пола выглядит следующим образом (снизу вверх):

1. Бетонная плита.
2. Выравнивающая подсыпка.
3. Слой из листов ЭППС.
4. Нижний слой стяжки.
5. Арм. сетка, на которую могут монтироваться трубы гидравлического теплого пола и/или другие коммуникации.
6. Верхний слой ПСП.
7. Демпфирующая или клеевая прослойка.
8. Декоративное покрытие.

Рис. 5. Полусухая стяжка по теплоизоляции

Самая первая операция, имеющая отношение к устройству верхнего выравнивающего слоя — монтаж демпферной ленты для пристенного разделительного шва — проводится еще до укладки ЭППС. Толщина стяжки по теплому полу должна лежать в пределах 50 – 110 мм. При этом минимальная толщина рассчитывается по формуле Smin = hв + 2d, где hв —расстояние от утеплителя до верха труб теплого пола, а 2 — диаметр этих труб.

Целесообразно использовать раствор М 200.

Устройство самовыравнивающей стяжки по теплому полу

Для нанесения тонкого слоя по электрическим нагревательным матам иди инфракрасным пластинам идеально подойдут наливные самовыравнивающие смеси.

Такое покрытие отличается высокой прочностью, влагостойкостью и долговечностью.

Оно не подвержено усадке и на нем не образуется трещин.

Смесь пластичная и свободно растекается по поверхности, заполняя все пустоты и поры, образуя идеально ровную поверхность.

Толщину заливки нужно контролировать, используя специальные маяки, в виде треног с регулируемым сердечником.

Смесь разводится в соответствии с рекомендациями на упаковке состава, и зависит от необходимой толщины покрытия.

Раствор выливается на основание с уложенными нагревательными элементами и распределяется по поверхности шпателем.

При помощи игольчатого валика очень осторожно удаляются пузырьки воздуха. По окончании заливки маяки убирают, образовавшиеся отверстия затягиваются самопроизвольно

По окончании заливки маяки убирают, образовавшиеся отверстия затягиваются самопроизвольно.

Раствор застывает в течение тридцати минут. Покрытие готово к эксплуатации спустя двое суток.

Рисунок 12. Устройство наливного пола по нагревательным пластинам.

Толщина раствора по водяному полу должна составлять пять–шесть сантиметров, из них три–четыре сантиметра должно находится под трубками.

Стяжка по кабелю должна быть три-четыре сантиметра, по термоматам —  один-два сантиметра.

Толщина стяжки должна быть одинаковая по всей поверхности пола.

Это позволит равномерно распределять тепло, обеспечит эффективную теплоотдачу и бесперебойную работу системы.

Качественная и надежная стяжка создаст прочное и ровное основание под чистовое покрытие.

Как приготовить смесь

С готовыми смесями обычно не возникает проблем. Ориентируясь на рекомендации производителя, необходимо высыпать сухой состав в глубокую емкость, сделать небольшую воронку и постепенно добавить воду. Самое трудное на этом этапе – замес, ведь от того, насколько однородным получится раствор, зависит качество покрытия. По консистенции он должен напоминать сметану. При перемешивании раствора лучше пользоваться строительным миксером, а не лопатой. Идеально – иметь бетономешалку.

Можно сделать смесь для стяжки самостоятельно. Чтобы получить раствор марки М300, необходимо взять одну часть цемента М400 и добавить к ней две, две с половиной части просеянного песка.

Какие виды стяжек подходят к водяному теплому полу

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

• сухая;
• полусухая;
• мокрая.

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

• Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
• Плохая проводимость тепла от труб к полу.

Сильные и слабые стороны каждого вида стяжки подробно рассмотрены в работах: «Преимущества и недостатки полусухой стяжки пола» и «Стяжка пола с фиброволокном».

Смеси для стяжки пола: состав

Все смеси для стяжки можно разделить на три группы по их составу:

1. Цементные. Растворы этой группы идеально подходят для любых работ. В этой группе наполнителем выступает песок. Для быстрого высыхания и большей прочности в раствор добавляются пластификаторы, от которых зависит то, какую стяжку брать: если они крупные (>0.6 мм) – то для чернового выравнивания, если среднего размера (~ 0.6 мм) – то для финишной обработки, а если самые мелкие – то это нужно брать самовыравнивающие составы.

2. Гипсовые. Растворы на основе гипса замечательно подходят в тех случаях, когда нужно немного выровнять стену. Такие растворы выделяются своей пластичностью, отсутствием усадки, быстрым высыханием. Хорошо подходит из-за гипоаллергенных свойств. Гипс предлагает хорошие теплосберегающие характеристики. Правда, есть одно «но» — такой материал не выдерживает влагу и быстро портится от нее.

3. Сухие стяжки. Сделаны они на основе керамзита или полистирола. Они хорошо сочетаются с любым основанием, не дают просадок, а главное – с такими стяжками можно работать сразу после их нанесения, поэтому их используют для чернового выравнивания.

Пример сухих смесей
