Технология укладки водяного теплого пола

Монтаж теплого водяного пола

Любая система теплого водяного пола состоит из таких основных элементов, как трубы, а также технологии их фиксации. Как правило, пользуются двумя способами:

  • Сухим способом, с применением дерева и полистирола, которые составляют основу, на которую укладываются трубы. Чтобы тепло распределялось более равномерно, трубы также укладываются равномерно, в специально предусмотренные для этого пазы. После этого сверху труб укладывается жесткий материал, вроде фанеры, ОСП, ГВЛ и т.д. Твердое основание служит для укладки напольного покрытия любого происхождения.
  • Мокрым способом, что связано с укладкой системы труб в стяжку. Технология состоит из нескольких слоев. Первый слой – это утеплитель с системой фиксации труб, второй слой представляет саму систему отопления и третий слой – это стяжка. Напольное покрытие укладывается непосредственно на стяжку. Желательно предусмотреть слой гидроизоляции, чтобы не затопить соседей снизу. Для большей надежности, в стяжку можно вмонтировать армирующую сетку. Более надежной получится вся система, поскольку армирование предупредит растрескивание стяжки, что, в свою очередь, обезопасит систему отопления от повреждения. Не следует игнорировать наличие демпферной ленты, которая должна присутствовать по периметру помещения, а также в местах стыковок двух контуров.

Ни ту, ни другую систему нельзя назвать идеальной, хотя укладка труб в стяжку, считается более оптимальным вариантом, поэтому, большинство предпочитает именно такую технологию.

Выбор системы

При выборе системы, необходимо проанализировать ряд факторов. Сухие системы более затратные по средствам, но они позволяют намного быстрее их эксплуатировать. Их использование более предпочтительное по ряду причин.

Первая и основная причина – это вес всей системы. Система отопления, вмурованная в стяжку, отличается значительным весом, поэтому не все конструкции способны выдержать такой вес. Толщина стяжки может достигать не меньше 6 см, а это значительный вес. Кроме этого, на стяжке может быть уложена плитка, которая не отличается легкостью, тем более, если она предназначена для укладки на пол. Если нет уверенности в том, что конструкция выдержит подобную нагрузку, от «мокрого» варианта лучше отказаться, отдав предпочтение варианту «сухому».

Вторая причина связана с ремонтопригодностью системы. Любая система может выйти из строя в любой момент, как бы качественно ее ни монтировали. Несмотря на то, что теплые полы укладываются без стыков и соединений, они иногда лопаются из-за малейшего брака или повреждаются в результате ремонтных работ или других манипуляций. Если лопнула или повредилась труба в стяжке ее отремонтировать очень сложно, поскольку придется разбивать стяжку, а это порой не просто. Естественно, что после ремонта, данное место считается наиболее подверженным различным механическим нагрузкам.

Процесс монтажа водяного теплого пола

Теплые полы в стяжке не рекомендуется включать до того момента, как стяжка полностью высохнет, а это около 30 дней.

Если стяжка уложена на деревянный пол, то это само по себе является настоящей проблемой. Деревянное основание, да еще под воздействием высокой температуры, а тем более при нарушении технологии, быстро придет в негодность, обрушив в любой момент всю систему.

Причины достаточно весомые, поэтому в определенных случаях лучше отдать предпочтение сухим технологиям, а если проблему решить самостоятельно, то такая технология может оказаться не такой и затратной, как кажется. Наиболее затратным элементом являются пластины из металла, но и их не проблематично сделать самому. Лучше, если в качестве материала для изготовления, будет использован алюминий. Проблема заключается лишь в том, чтобы выгнуть металл так, чтобы получились пазы для укладки труб.

Вариант монтажа системы теплого пола на основе полистирола, выполненного по «сухой» технологии, представлен в видео.

Водяной теплый пол по деревянному основанию — Часть 2 — Укладка контуров

Watch this video on YouTube

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S – площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 – 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Обустройство коллекторного узла, подключение к котлу

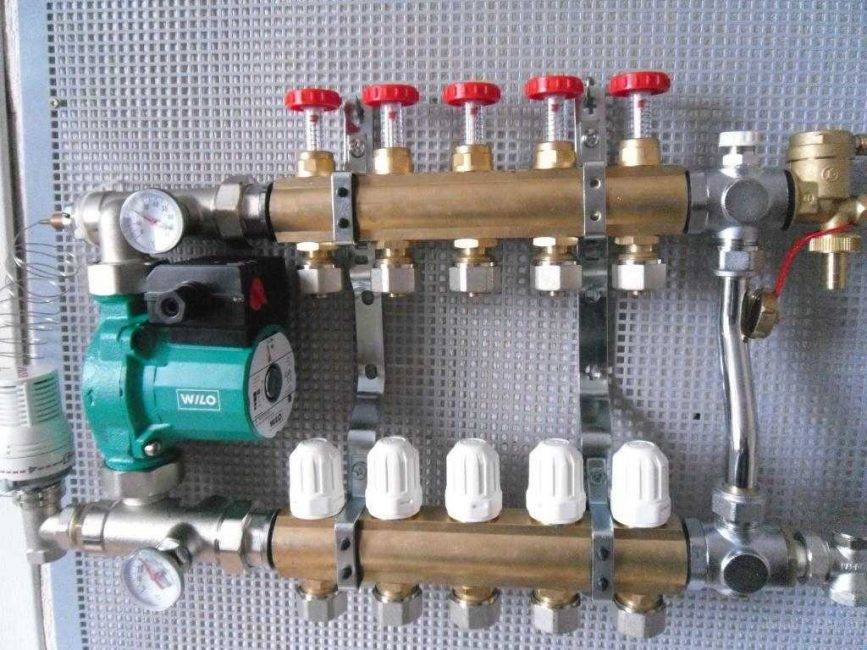

Коллекторный узел

За нагрев теплоносителя отвечает отопительный котел. Его мощность должна равняться суммарной мощности всех напольных отопительных контуров (и радиаторов отопления, если они предусмотрены) плюс 15-20% от полученного результата.

В доме следует запроектировать установку коллекторных шкафов, внутри которых размещено оборудование для подключения отопительных контуров:

  • 2 коллекторные гребенки (подающая и обратная)
  • клапаны запорные/регулировочные
  • циркуляционный насос
  • воздухоотводчик
  • расходомер
  • манометры

Количество отводов коллекторных гребенок должно соответствовать количеству подключаемых контуров, поэтому  распределительный узел монтируется после разработки проекта напольного отопления. Гребенки подключают к подающему и обратному трубопроводу, подсоединенным к котлу.

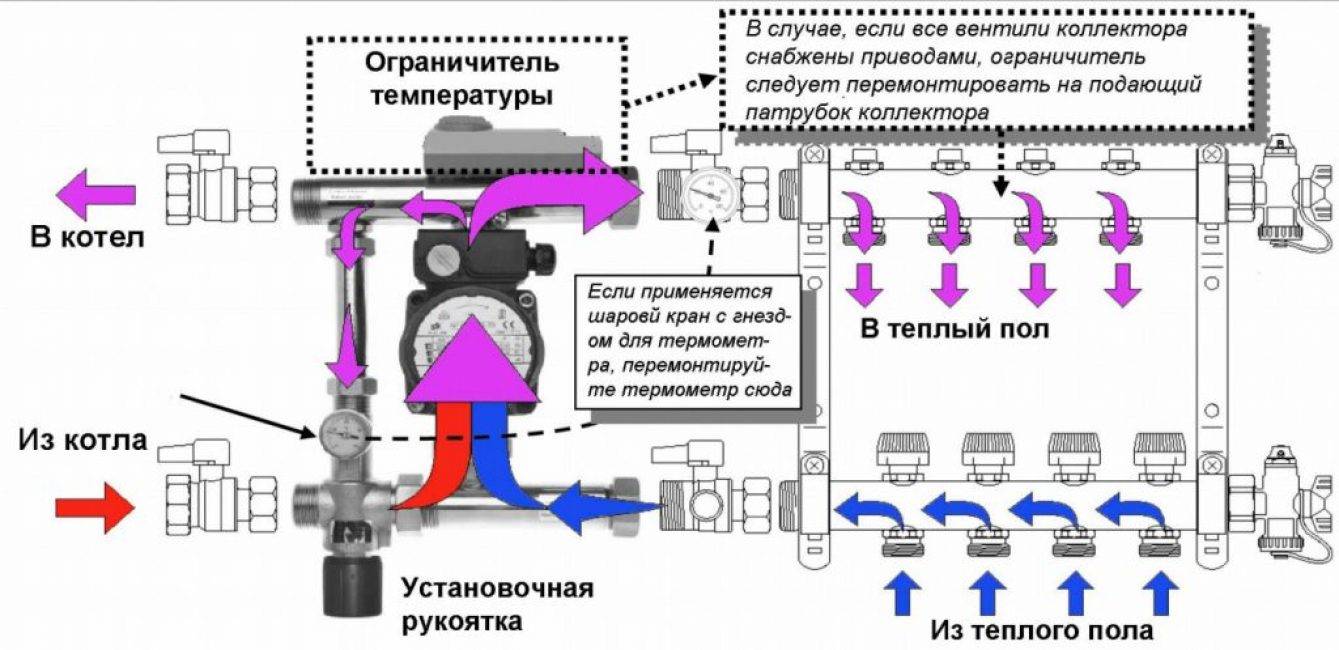

Принцип работы

Функционирование распределительного узла

Нагретый теплоноситель поступает в напольный контур, отдает тепло и по обратному трубопроводу возвращается в котел, где снова нагревается. За постоянное движение жидкости отвечает циркуляционный насос. Когда воздух в помещении прогревается до заданных значений, срабатывает установленный в нем термодатчик, и клапан перекрывает поступление нагретого теплоносителя в соответствующий контур.  В более простом варианте регулировка нагрева теплого пола выполняется вручную.

Не стоит экономить, устанавливая коллектор с запорными клапанами вместо регулировочных – монтаж более дорогого оборудования окупится за счет экономии энергоносителя и позволит в автоматическом режиме поддерживать благоприятный микроклимат в доме.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы

Утепление пола фанерой

Как вариант, автолюбители могут утеплить бетонный пол в гараже фанерой. Большое преимущество в том, что материал может использоваться ещё и как отделочный. Существует несколько марок фанеры, наиболее влагостойкие – ФСФ, однако их рекомендуется применять исключительно в нежилых помещениях с повышенной влажностью.

Это обусловлено использованием слишком токсичного клея, склеивающего слои фанеры. Более безопасным вариантом будет использование материала марки ФК.

Фанера бывает разного качества, самая дешёвая имеет сучки, изъяны, трещины либо другие дефекты. Если планируется её использование лишь в качестве теплоизолятора, то вполне можно брать самую дешёвую и простую. Для финишного покрытия следует выбирать более качественный вариант.

Весь процесс утепления начинается с очистки бетона от грязи и пыли. Затем на поверхность выкладывается дополнительный теплоизолятор – пенополиэтилен, защищающий фанеру от сырости бетона. Сверху укладываются брусья, выполняющие роль каркаса и черновой пол.

Далее настилается фанерное покрытие. Если это будет последний слой, то следует покрыть его лаком либо краской.

В сильно влажных помещениях фанеру не используют. Влажность проверяется с помощью листа полиэтилена, его раскладывают на полу и крепко прижимают. Затем оставляют на пару дней и после проверяют: если будут капли, значит влажность высокая, испарина свидетельствует о средней влажности, сухой полиэтилен о низкой.

Электрический теплый пол своими руками

Такие полы являются самым распространенным вариантом этого рода отопительных систем. Они монтируются исключительно на ровную поверхность. Очень важный элемент такой отопительной системы – подложка. Она повышает эффективность теплых полов. В зависимости от типа нагревательных элементов их разделяют на:

  • Кабельные: в них используется одно- или двухжильный кабель, выполненный в виде секций нагревательных элементов, имеющих форму рулона или бухты. Кабельный электрический пол – одна из самых популярных систем отопления.
  • Стержневые: в которых отопительная система включает в себя карбоновые стержни, отличающиеся гибкостью. Они монтируются на специальный плиточный клей или тонкую цементную стяжку, выпускается стержневой теплый пол в виде матов. Такой теплый пол под паркетную доску укладывать не стоит. Монтируется этот пол под линолеум, ламинат, ковролин.
  • Пленочные: в них используется особый пленочный материал. Этот инфракрасный пол не нуждается в устройстве цементной стяжки. Пленочные электрические полы быстро монтируются. На них допускается укладка практически любых половых покрытий. Паркет, линолеум и ламинат под теплый пол должен иметь специальную маркировку. Не рекомендуется использовать для устройства таких полов кафель и ковролин. При использовании деревянного покрытия температура нагревательного элемента не должна быть более 28 °C. Пленочный теплый пол под линолеум – один из наиболее экономичных вариантов.

Данный пол может сделать каждый, кто знаком с монтажом электрического оборудования. Схема размещения нагревательных элементов и прокладки проводов зависит от их типа и размеров помещения.

Электрический теплый пол

При подключении оборудования к сети используется терморегулятор для теплого пола. Такие приборы бывают механическими, электронными многофункциональными, интеллектуальными. Подключение терморегулятора может быть отдельным (от электрощита) или через обычную электрическую сеть.

Уложенные в различных помещениях кабели подключаются по параллельной схеме. Терморегулятор отслеживает температуру только в той комнате, где установлен температурный датчик.

Рассчитать сколько электроэнергии потребляет теплый пол просто. Для этого необходимо отапливаемую такой системой площадь помещения перемножить на мощность одного квадратного метра нагревательных элементов, которая указывается производителем.

Монтаж

Все мероприятие состоит из нескольких шагов: проектирование, подготовка, установка тёплого пола, тестирование, укрытие. На первом этапе производятся все необходимые расчёты, составляется список материалов, схема расположения труб и блока управления.

Требования к основанию, как устранить недостатки?

На подготовительном этапе проводится исследование основания

Важно, чтобы перепады высот были меньше, чем третья часть внутреннего диаметра трубы. Если они присутствуют, то можно воспользоваться готовыми выравнивающими растворами.. Перед тем, как делать тёплый пол, проводятся мероприятия по изоляции основания

Это необходимо для того, чтобы не отапливать землю или соседей снизу. А также, чтобы не затопить подполье.

Перед тем, как делать тёплый пол, проводятся мероприятия по изоляции основания. Это необходимо для того, чтобы не отапливать землю или соседей снизу. А также, чтобы не затопить подполье.

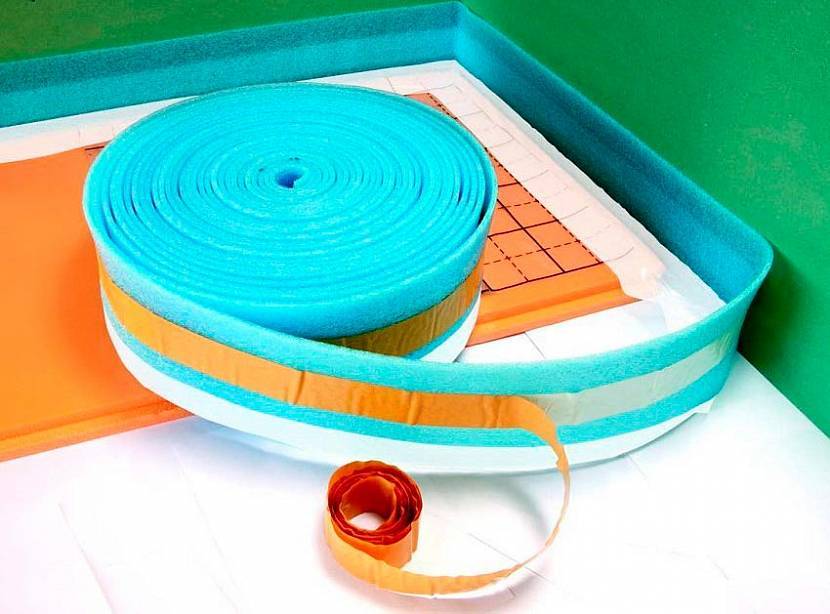

Демпферная лента или пенопласт

За повышением температуры всегда следует тепловое расширение. Этим свойством обладают все материалы в той или иной степени. Чтобы на стены давление при этом не оказывалось, устраивается зазор до 2 см. Это исключит деформацию покрытия.


Демпферная лентаИсточник plitkahelp.com

Тепловая энергия стремится в сторону холодной. Поэтому, чтобы избежать потерь через зазоры, они заполняются демпферной лентой или полистиролом. Оба варианта обладают низким коэффициентом теплопроводности и возвращаются в первоначальную форму после сжатия.

Гидробарьер

Укладывается тёплый водяной пол в частном доме на бетонное или деревянное основание. Для изоляции, как правило, применяются обмазочные или рулонные материалы во влажных помещениях, полиэтиленовая плёнка в сухих. Деревянный черновой пол обязательно обрабатывается антисептическими составами.

Теплоизолятор

Устройство тёплого пола водяного на бетонном основании обязательно сопровождается укладкой теплоизоляционного материала слоем в 7-10 см. Причиной тому является высокая теплопроводность, которая превышает показатель воздуха примерно в 30 раз. Соответственно, обогреваться будет сначала черновой пол, потом только помещение.

Барьер устанавливается высотой от 5 до 10 см. По долговечности и прочности выделяется среди прочих экструдированный пенополистирол. В продаже также имеются готовые плиты для укладки тёплого пола с пазами для фиксации труб.

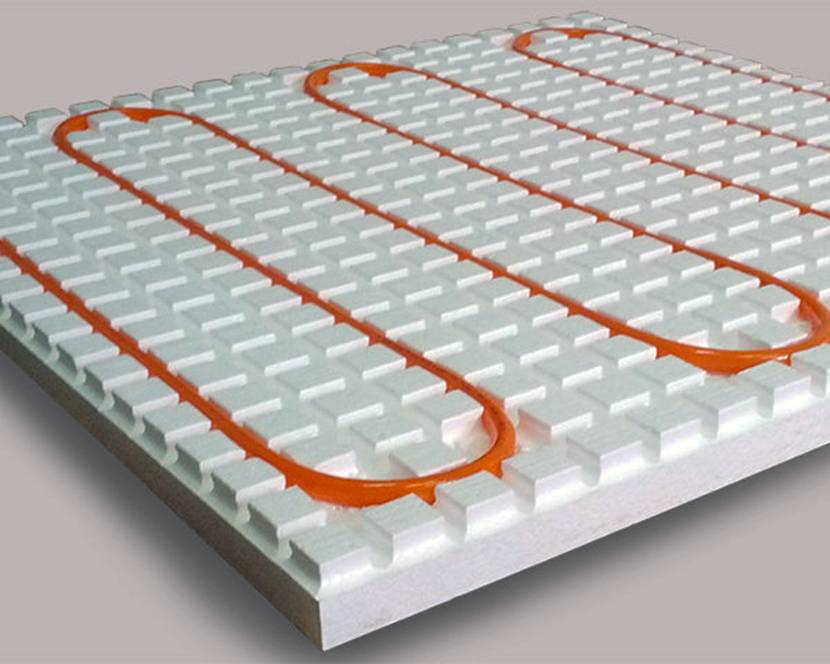

Пенополистирол для укладки труб тёплого полаИсточник p2.zoon.ru

Фольгированный слой на теплоизоляторе выполняет функцию отражателя тепла. Поэтому такие материалы также нередко настилают перед системой. Но стоит учесть, что бетонная стяжка уже через 3 месяца разрушит тонкий слой металла. Актуальна мембрана только для полов сухого типа.

Когда нужно задуматься об установке теплого пола?

Теплый пол для гаража – это не роскошь, а необходимость

Даже если не принимать во внимание транспорт, остается сам хозяин: нахождение зимой в неотапливаемом помещении чревато простудами, а если потребуется провести собственноручный ремонт, то холодный пол гаража отзовется болями в пояснице или суставах

Проведение такого отопления будет необходимо в случае, если:

  • Гараж присоединен к дому. Холод от этого помещения может проникать в основную часть дома.
  • Автомобиль уязвим к негативному влиянию окружения. Если машина изготовлена из материала плохого качества, влажность и холод спровоцируют образование коррозии.
  • Владелец часто находится в гараже. Часто гараж используется как мастерская и склад, в котором приходится проводить немало времени.
  • Есть чувствительность к холоду или сквозняку. При условии, что человек и ранее страдал от болей из-за неблагоприятных погодных условий, то такой пол незаменим.

Все вышеперечисленные причины являются веским основанием для установки отопительной системы.

Подогрев пригаражной территории

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

ТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**Комментарии
ПолипропиленØ 8НизкаяВысокаяНет20 лет22 рГнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEXØ 5НизкаяВысокаяНет20/25 лет36/55 рНе выдерживают перегрева.
МеталлопластикØ 8Ниже среднегоНетНет25 лет60 рИзгиб только со спецоборудованием. Не морозостойкие.
МедныеØ3ВысокаяНетЕсть, требует заземления50 лет240 рХорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейкаØ 2,5-3ВысокаяНетЕсть, требует заземления30 лет92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Нюансы монтажа

Чтобы напольное покрытие получилось качественным, мастера советуют придерживаться ряда правил.

  1. Непосредственно в процессе укладки не рекомендуется корректировать утвержденную схему расположения труб.
  2. Теплоносители нельзя повергать механическому растяжению, деформации или нагреванию.
  3. Обрезка труб производится перед подключением их к гидравлическому насосу.
  4. Аккуратное размещение и подключение всех компонентов гарантирует герметичность отопительной системы в целом.
  5. В процессе укладки теплоносителя не рекомендуется на него наступать.

Для удобства укладки труб можно использовать разлинованную фольгированную подложку

Подобрать трубы и определить оптимальный шаг укладки напольного покрытия самостоятельно не так уж и сложно. Главное, помнить, что все манипуляции направлены на создание комфортной и уютной обстановки жилища.

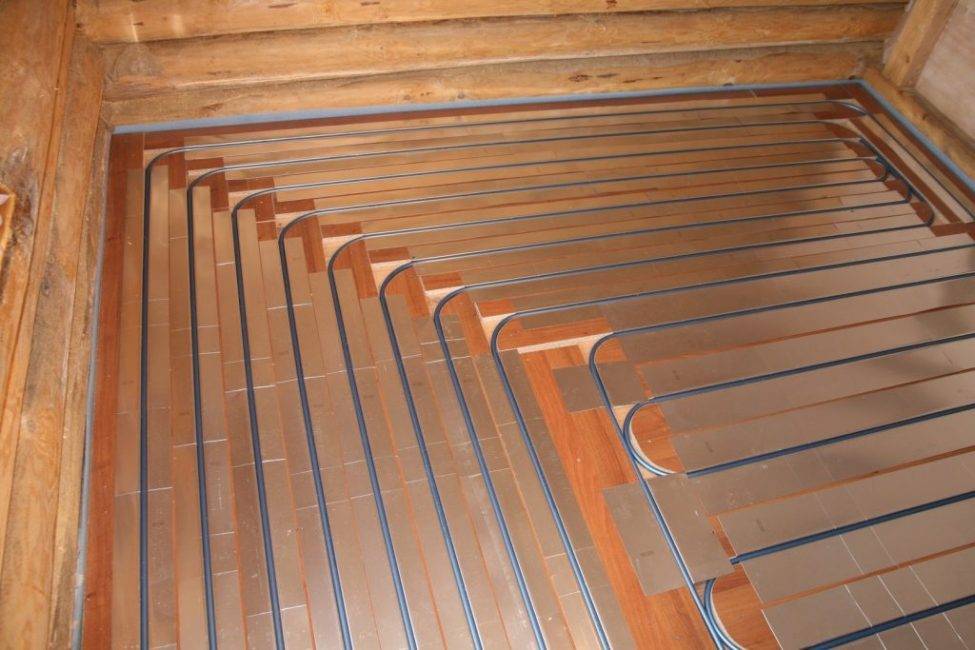

Монтаж водяного контура на деревянное основание

Укладка контура на деревянное основание

Работы проводятся в несколько этапов:

  1. Поверка деревянного основания, замена поврежденных элементов, обработка конструкций антисептиком и антипиреном
  2. Укладка пароизоляционной мембраны по лагам (если используется минеральная вата). Полотнища монтируются внахлест, с проклейкой стыков скотчем
  3. Теплоизоляция – плиты из минеральной ваты укладываются между лагами враспор, если используется вспененный полимерный материал, зазоры заполняются монтажной пеной
  4. Монтаж гидроизоляции – настилается с заходом на стены толстая пленка или мембрана, полотна укладываются с нахлестом 10-15 см, стыки проклеиваются с обеих сторон скотчем
  5. По лагам укладываются деревянные рейки или полосы листового материала (ДСП, ОСБ, фанера). Толщина реек соответствует шагу между витками контура, ширина и высота зазоров позволяет уложить трубу. В местах изгибов контура торцы реек закругляют
  6. На прямых участках поверх реек укладываются специальные рассеивающие пластины из алюминия (можно заменить плотной фольгой). В пазы пластин вставляется труба контура
  7. Поверх укладывается пароизоляционная мембрана, затем ламинат или паркетная доска. Если планируется использовать керамическую плитку, линолеум или плитку ПВХ, требуется смонтировать настил из фанеры, ГВЛ или ДСП

Перед покупкой древесносодержащих и отделочных материалов убедитесь, что они подходят для эксплуатации в составе теплого пола – не деформируются при нагреве, не выделяют вредных веществ.

Расчёт и выбор материалов

По правилам, водяной тёплый пол в частном доме должен эксплуатироваться несколько десятков лет, поэтому к  выбору комплектующих нужно подходить со всей ответственностью.

Не следует чрезмерно экономить на материале, покупая не дорогой и не высокого качества. Предпочтение необходимо отдавать изделиям с большим сроком службы, ведь конструкцию залитую бетоном сложно ремонтировать.

Выбираем трубы

При установке водяных систем своими руками, чаще используются трубы из сшитого полиэтилена марки PE-X и PERT. Плюс изделий PE-Xа — обладают большой плотностью сшивки, что обеспечивает эффект памяти.

То есть, контур растянутый или деформированный под воздействием нагретого теплоносителя способен принимать изначальную форму. Кроме того, данная модель оснащена аксиальными фитингами, поэтому её можно смело замуровывать под бетонную стяжку.

А вот продукция PERT имеет цанговые фитинги, что говорит о допустимости монтажа только «сухим» способом. Поэтому, эти трубы рекомендованы лишь при заливке стяжкой цельного отрезка изделия, когда фитинги располагаются в местах крепления контура к коллектору.

Многих привлекают полипропиленовые трубы, так как имеют не высокую стоимость, но нередко они бывают низкого качества, поэтому специалисты их не рекомендуют.

Хороший вариант — медные, они долговечны и обладают высокой теплоотдачей, но стоимость их достаточно высокая. А вот металлопластиковые трубы — это отличное соотношение цены и качества. На них не образуется коррозия, имеют небольшой вес и просты в монтаже, так как легко гнутся.

Если необходима повышенная изоляция, то лучше применять изделие с внутренним покрытием из поливинилэтилена.

Для водяных отопительных устройств на бетонный пол, трубы должны иметь толщину стен 2 мм, а диаметр 16, 17, 20 мм. Эти данные можно найти на самих изделиях.

Выбирая контур, следует отдавать предпочтение проверенным и известным производителям: Rehau и Valtec, Tece, KAN, Uponor. Кроме того, при покупке в обязательном порядке проверяется наличие сертификата соответствия на товар.

Необходимо, также приобрести хомуты, которыми нагревательный элемент будет крепиться к бетонному основанию. В случаи, если в качестве утеплителя будут использоваться маты с бобышками, то потребность в них отпадает.

Читайте подробную статью как правильно выбрать трубы для системы теплых полов.

 Утеплитель

Теплоизоляционный материал является важным слоем тёплого пола. Он предназначен отделять тепло, которое выделяют трубы, от бетонной основы и направлять его вверх. Рекомендованы подложки из:

  • фольгированного полиэтилена — особенно для полов с минимальной толщиной;
  • профильных полистирольных  мат — лучше брать изделие с выступами для укладки труб и наличием замков для фиксации листов между собой — это облегчит процесс монтажа;
  • пенополистирольных экструдированных плит — они имеют повышенную прочность и хороший уровень теплоизоляции.

Минеральная вата не рекомендуется для размещения в «пироге» пола с обогревом уложенного «мокрым» способом, так как она впитывает часть влаги из раствора.

К сведению! Толщина теплоизоляционного материала зависит от характеристики помещения.

На первом этаже теплоизоляционный слой должен быть толще. В среднем, размер при укладке по грунту — 10 см, над неотапливаемым подвалом — 5 см, над тёплым помещением — 3 см.

Кроме того, потребуется купить крепёжные изделия, с помощью которых будет фиксироваться утеплитель к полу (дюбеля).

Комплектующие для коллектора

Коллекторно-смесительный узел является центром всей конструкции, в нём распределяется и направляется в магистраль теплоноситель. Помимо этого, с его помощью производится контроль за работой устройства и регулировка температурного режима.

Коллекторы не продаются в полном комплекте, поэтому потребуется покупать комплектующие по отдельности. Лучше довериться специалисту, но если вы решили сделать это самостоятельно, то следует помнить, что нужны следующие детали узла:

  • коллекторы с настроечными клапанами;
  • фитинги для присоединения контура — они подбираются индивидуально;
  • воздухоотводчики автоматического типа;
  • кронштейны для крепления устройства к стенке;
  • дренажные сливные краны;
  • шкаф из металла;
  • смесительная ёмкость и насос для обеспечения циркуляции теплоносителя;
  • термометр для определения температурного уровня.

Правильно подобранные детали коллекторного узла способствуют эффективному функционированию устройства.

Кроме этого, для обустройства тёплого пола потребуется запастись цементом, песком, пластификаторами для приготовления бетонного раствора, демпферной лентой размером 100 — 150 мм в ширину и армирующей сеткой.

Монтаж водяного теплого пола в бетонной стяжке

Процесс монтажа водяного теплого пола со стяжкой:

  1. Очистка и выравнивание поверхности. После очистки нужно проверить поверхность основания на перепады высот. Если перепад не превышает 1 см, можно приступать к укладке пола. Если перепад 2 см и более, нужно выровнять поверхность. Лучше всего для этого подойдет наливной пол. Как сделать наливной черновой пол, мы писали в предыдущих статьях.
  2. Гидроизоляция. Гидроизоляционная пленка укладывается для того, чтобы оградить теплоноситель от возможной влаги снизу.
  3. Кромочная изоляция. По периметру стен укладывается и крепится демпферная лента на всю высоту будущего пола.
  4. Теплоизоляция. Утеплитель толщиной 1-5 см (в зависимости от того, насколько теплый пол вы делаете, и какие климатические условия) должен быть плитным. Также можно купить утеплитель с отражающей поверхностью.
  5. Пароизоляция.
  6. Армирование. Желательно купить арматурную сетку с ячейками 15-20 см: по ним легко прокладывать трубу водяного теплого пола. Многие делают армирование перед укладкой труб водяного пола, но желательно сделать это после, так как в таком случае арматура будет равномерно распределять нагрузку на трубы.
  7. Укладка водяного теплого пола. Сначала подсоединяем трубу к выходу подающего коллектора. Если вы делаете теплый пол единственным источником отопления, то укладывайте трубу с минимальными отступами прямо по сетке (шаг между трубами 15-20 см). Если теплый пол — вспомогательная система отопления, то шаг укладки может быть до 30 см, но не более.  Крепление трубы к сетке производится специальными клипсами очень легко (шаг креплений около 1 метра), но не нужно жестко крепить: труба может немного расширяться от нагрева. Также крепить трубы можно фиксирующими планками (трак) или завязками. Если укладка идет до армирования, то есть специальные клипсы для крепления к основанию. Если вы укладываете пол по схеме «улитка», не забывайте про обратный ход. Оптимальная длина трубы для одного контура равна 70-80 м. Если на одно помещение этой длины не хватает, разбейте площадь на 2 контура. На помещение площадью 10 м2 при шаге между трубами в 15 см длина трубы будет 67 м (как раз оптимальный вариант). После прокладки всей длины трубы подсоединяем ее к выходу принимающего коллектора.

Проверка работоспособности. После смонтированной системы водяного теплого пола его нужно включить на несколько часов, чтобы убедиться в качестве монтажа. Давление должно снижаться примерно на 0,03 МПа в час, при этом температура воды должна быть одинаковой.

Заливка стяжки. Толщина стяжки водяного теплого пола должна быть выше труб или армирования на 2-3 см. Как делать мокрую стяжку пола, мы писали в одной из предыдущих статей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
