Теплые полы в ванной комнате

2 Разновидности теплого пола

Если говорить о типах теплых полов, то их всего два – электрический и водяной. Но существует четыре основных технологии установки теплого пола, которые используются во всем мире. Они отличаются по принципу функционирования. Чтобы определить какой тип подойдет лучше для ванной комнаты, стоит узнать базовую информацию о каждой разновидности подогрева для пола.

Инфракрасный подогрев

Самый популярный тип нагревательных элементов для полов – инфракрасная пленка, состоящая из нескольких слоев. Причины популярности – легкость установки и экономность. Инфракрасная подложка для теплого пола работает по принципу излучателя – она вырабатывает ИК-лучи, которые обеспечивают равномерный обогрев всей поверхности пола. Преимущества, выгодно выделяющие инфракрасный теплый пол:

  • экономность в использовании – на каждый квадратный метр затрачивается не более 50 Вт;
  • тепло распределяется равномерно, при этом не происходит пересыхание воздуха;
  • инфракрасная пленка абсолютно безопасна и не представляет угрозы для здоровья;
  • устанавливать такое обогрев проще всего, для этого не нужно никаких специальных инструментов, знаний и навыков;
  • использовать такой подогрев можно не менее 20 лет, причем без ремонта и сервисного обслуживания.

Внимание! Бытует мнение, что инфракрасный подогрев для пола опасен для здоровья человека и даже может провоцировать развитие рака. Это не более, чем миф

Ученые исследовали влияние инфракрасных лучей на здоровье человека и не выявили никакой угрозы для здоровья.

Водяной теплый пол

Еще недавно водяной теплый пол считался самым популярным, но на сегодняшний день существуют более экономичные и простые по принципу работы варианты. Водяная тепловая система обеспечивает нагрев за счет труб, которые монтируются под напольное покрытие и бетонируется, или же устанавливается в пенополистирольные пластины. В трубах циркулирует нагретая вода или другие жидкости, в зависимости от типа системы.

Водяной теплый пол может нагреваться за счет электрической энергии, или же подключаться непосредственно к основной системе отопления – газовому или твердотопливному котлу. Плюсы водяного теплого пола:

  • долговечность – система устанавливается не на один десяток лет;
  • безопасность;
  • возможность проведения труб по всей площади помещения, без опасения за сохранность мебели;
  • возможность использовать любое финишное напольное покрытие.

Но есть и недостатки – монтаж водяного теплого пола сложно выполнить непрофессионалу. Кроме того, изначально придется прилично потратиться, чтобы закупить все необходимое для установки подогрева.

Внимание! Водяной теплый пол – это отличное решение для особняков и частных домов с автономным отоплением. Но в таких ситуациях лучше планировать монтаж обогрева на этапе проведения трубопровода

Кабельная система подогрева

Одним из популярных и универсальных вариантов для установки в ванную комнату считается кабельный теплый пол. Он состоит из трех составляющих – кабельный нагревательный элемент, датчики температуры и терморегуляторы. Преимущества кабельного теплого пола:

  • возможность монтировать различными способами;
  • сравнительно низкая стоимость установки и оборудования;
  • высокая температура нагрева;
  • безопасность при условии правильного монтажа;
  • долговечность.

Установка теплого кабельного пола дает независимость от систем централизованного отопления в многоквартирных домах и позволяет поддерживать оптимальную температуру в помещении даже в холодные зимы. Но есть и минус – монтаж кабельных систем подогрева полов является трудоемким делом, выполнить его самостоятельно смогут только те, кто имеет опыт в этом деле и соответствующие навыки.

Термоматы

Это оптимальный вариант подогрева для тех, кто хочет установить теплый пол самостоятельно, но при этом не обладает сложными техническими навыками работы с кабельной системой. Это уже готовый кабельный теплый пол, покрытый несколькими слоями изоляции. Его можно без ограничений расстилать под напольное покрытие по всей площади помещения. Основные преимущества:

  • отсутствие сложностей в установке;
  • сравнительно низка цена;
  • надежность и неограниченный срок службы;
  • возможность монтажа под все разновидности напольных покрытий;
  • экономия электроэнергии;
  • устойчивость к влаге.

Термоматы недорогие, учитывая то, что при самостоятельном монтаже электрического пола, пришлось бы потратиться на многие другие комплектующие, кроме кабеля. Но термоматы позволяют сэкономить, потому что оплата будет осуществляться только за готовую конструкцию.

Утепление стен

Стены ванных комнат могут быть сложены из различных материалов, но чаще всего они выполнены из кирпича или бетона. Эти материалы прекрасно проводят влагу и холод. Поэтому перед утеплением их следует обработать влагоизоляционными материалами.

Как утеплить стену в ванной? Вначале конструкцию нужно сделать непроницаемой для влаги.

Ведь бетон только кажется монолитным. В его толще находится множество трещин и капилляров, по которым может передвигаться влага. Из-за разности температур в помещении и на улице в толще стены часто конденсируется влага.

Влажные стены прослужат меньше отведенного срока. Высокая влажность опасна не только для обоев и мебели. Если в доме поселится грибок и плесень, проживание в таком помещении скажется и на здоровье его обитателей.

Поэтому стены ванной комнаты перед утеплением обрабатывают проникающей гидроизоляцией или жидкой резиной. Эти материалы не пропускают влагу.

Когда гидроизоляция просохла, можно начинать утепление стен изнутри в ванной. Каким утеплительным материалом лучше воспользоваться? Самые популярные и недорогие утеплители – пенополистирол и минеральная вата.

Есть и более дешевые утеплители, например опилки или керамзит, но для их использования придется построить деревянную конструкцию, которая сократит размер и так небольшого помещения.

Если горячая вода у вас редкость – покупайте комбинированные или электрические полотенцесушители.

Электрические теплые полы в слой плиточного клея

Если вы собрались монтировать электрический теплый пол в ванной под плитку, не меняя стяжку, то обычный греющий кабель вам не подойдет. Но от этого выбор возможных вариантов не становится меньше, он даже расширяется.

Греющие маты для теплых полов

Прежде всего рассмотрим греющие маты. Их принцип действия основан на использовании все того же греющего кабеля, только меньшего диаметра. Причем сам кабель уже закреплен с соответствующим шагом в сетке из стекловолокна.

Греющие маты на основе греющего кабеля

Итак:

  • Греющие маты могут быть двух видов с одножильным и двужильным кабелем. Разница между ними такая же, как и между их обычными собратьями. Но одножильные греющие маты встречаются все реже.
  • Огромный плюс греющих матов — это значительное упрощение монтажа. Ведь кабель в сетке уже закреплен и если вам нужен обогрев прямой линии, например, коридора, то вам достаточно просто размотать мат. Если же греющий мат необходимо изгибать, то просто разрезав в требуемом месте стекловолокно сетки вы можете придать ей требуемую форму.
  • Еще одним плюсом является меньший диаметр кабеля, что позволяет монтировать греющий мат непосредственно в слой плиточного клея. При этом следует помнить, что за счет меньшего диаметра такой кабель быстрее перегревается и более требователен к условиям изгибания.

Аморфно металлическая лента для теплых полов

Достаточно интересным вариантом является использование аморфно металлической ленты. Принцип действия таких теплых полов основан на использовании специального металла, который получает свои уникальные свойства в результате быстрой заморозки из расплавленного состояния. По виду такой теплый пол напоминает обычную сетку.

Аморфно металлическая лента под плитку

  • Главным достоинством теплого пола на основе аморфно металлической ленты является ее толщина. Она не превышает 25мкм. Это позволяет использовать ее в сочетании с любыми поверхностями.
  • Еще одним весомым фактором в пользу аморфно металлической ленты является ее энергоэффективность. По заявлениям производителей она в 2 – 4 раза выше чем у греющего кабеля. При этом электромагнитное излучение соответствует естественному фону.
  • Но есть у аморфно металлической ленты и минусы. В первую очередь это максимальная температура. Которая не может превышать 40 — 45⁰С. Это обусловлено структурой металла, который при большей температуре теряет свои уникальные свойства. Но тут следует помнить, что более высокая температура пола вам и не нужна.
  • Ну и еще одним важным минусом является то, что после монтажа данный вид теплого пола практически не подлежит ремонту – только замена. А вот монтировать аморфно металлическую ленту своими руками одно удовольствие. Для этого достаточно просто размотать мат.

Инфракрасный теплый пол

Одним из наиболее популярных на данный момент является так называемый инфракрасный теплый пол. Вообще правильное его название пленочный. Он может быть двух видов – углеродный и биметаллический.

Под плитку можно монтировать только углеродный пленочный теплый пол иногда его еще называют графитовый. Его принцип действия основан на параллельном соединении тепло элементов из углерода.

На фото один из способов монтажа пленочного теплого пола под плитку

Итак:

  • Главным преимуществом данного вида теплого пола является простота монтажа. Достаточно только размотать полотно и подключить его. При этом пленочный теплый пол достаточно быстро и равномерно прогревает поверхность, а его энергопотребление относительно не высоко.
  • Но самому электрический теплые пол для ванной комнаты пленочного типа смонтировать будет не так просто. Дело в том, что данный вид покрытия имеет сплошную структуру. В результате этого плитка, уложенная поверх такого теплого пола, не будет имеет связи со стяжкой. В результате чего высока вероятность ее отслаивания.
  • Дабы исключить такое развитие событий применяют армирующую сетку, укладывают листы гипсокартона поверх теплых полов и многое другое. Но это, во-первых, поднимает уровень пола, а во-вторых использование гипсокартона, который обладает низкой теплопроводностью, значительно снижает эффективность теплых полов.

Стержневой углеродный теплый пол

Но у пленочного теплого пола есть и не мало достоинств. Прежде всего это его высокая ремонтопригодность. Ведь подняв напольное покрытие вы с легкостью сможете заменить поврежденный участок. При этом повреждение отдельного участка не выводит из строя весь теплый пол, что для большинства других видов теплых полов естественно.

Какие полы можно класть сверху на системы с подогревом?

Прежде чем мы обсудим, как реализовать такую ​​систему, стоит остановиться на выборе подходящих материалов. Немногие знают о том, что только некоторые виды напольных покрытий подходят для отопления с подогревом.

Мы должны выбрать материалы, характеризующиеся высокой температурой и инерцией тепла. Этим критериям, в первую очередь, отвечают керамическая плитка и каменные элементы. Они никак не блокируют тепло, а также обладают достаточной прочностью, чтобы не повредить систему отопления.

Еще можно рассмотреть ламинированные панели или тонкие пластиковые вкладыши (однако, обратите внимание, есть ли информация, позволяющая установку в случае теплого пола) и даже на деревянные полы. В последнем случае необходимо будет выбрать правильный тип древесины — твердые и экзотические породы, такие как дуб и тик, будут достаточно прочными

Категорически следует отказаться от любых пород древесины, характеризующихся высоким коэффициентом усадки (сосна, бук), а также сплошных досок (целесообразно будет многослойных) и толстых (более 1,5 см).

Электрические и водяные теплые полы

Холодный пол — главный недостаток ванной комнаты. Чтобы сделать поверхность приятной при контакте с ней, используют следующие варианты:

  1. Теплый водяной пол под плитку. Состоит из труб, через которые будет проходить теплоноситель. Система подключается к центральной магистрали, но можно создать автономную конструкцию.
  2. Электрическая система обогрева. Содержит кабель разного сечения, подключается через терморегулятор.

При выборе между конструкцией электрического теплого пола под плитку и водяной системой следует учитывать, что оба варианта монтируются в бетонную стяжку.

Преимущества и недостатки

Водяные конструкции рекомендуется применять для обслуживания больших площадей. Плюсы таких приспособлений:

  • возможность обустройства автономной системы и подключения к центральной магистрали отопления;
  • равномерный нагрев;
  • отсутствие необходимости в техническом обслуживании;
  • подогрев пола осуществляется постепенно;
  • длительный период эксплуатации, что обусловлено применением металлопластиковых труб;
  • сравнительно невысокие затраты;

Плюсы электрической конструкции:

  1. универсальность — теплая напольная поверхность может применяться на объектах разного целевого назначения;
  2. обслуживает различную площадь помещения;
  3. сочетается с любыми видами отделочных материалов, а также с плиткой;
  4. есть возможность регулировать температуру пола;
  5. автоотключение;
  6. теплые напольные поверхности применяются в качестве вспомогательной или главной системы отопления;
  7. производить работы по укладке плитки может любой пользователь, для этого не нужен большой опыт;
  8. продолжительная эксплуатация;
  9. для работы нет необходимости приобретать вспомогательное оборудование;
  10. умеренный прогрев плитки.

К недостаткам относят повышенное энергопотребление. Чем больше площадь помещения, тем дороже обойдется установка и обслуживание нагревательных элементов. Кроме того, при монтаже теплой напольной поверхности нужно выполнять тщательную изоляцию контактных участков проводов, т. к. есть риск поражения током в процессе эксплуатации. Кабель для нагрева плитки при подключении к сети питания создает электромагнитное поле, которое в случае интенсивного воздействия может причинить вред человеческому организму.

Есть и другие недостатки, например, при обустройстве покрытия теплого пола нужно учитывать, что такая конструкция способствует уменьшению высоты потолков почти на 10 см. Отмечают и необходимость замены электропроводки более мощной, если планируется покрыть нагревающим кабелем обширную площадь помещения.

Сочетаемость с плиточным покрытием

Водяные конструкции рекомендуется использовать для утепления напольной поверхности в ванной частного дома. Из-за существенной толщины слоя в квартирах не рекомендуется применять данный вариант. Водяной пол хорошо сочетается с плиткой, однако при этом нет возможности регулировки температуры теплоносителя — она задается общей системой отопления.

Из нескольких разновидностей электрических конструкций рекомендуется выбрать вариант обогрева плитки с помощью матов. Это покрытие небольшой толщины, в его основе — сетка, на которой закреплен кабель.

Это обусловлено тем, что готовые сетчатые системы нагрева не требуют заливки бетонной стяжкой, которая будет утяжелять перекрытие и скрадывать пространство. На маты сразу укладывается плитка, для чего применяют специальный клеящий состав.

При монтаже электрического сетчатого покрытия, в котором заложен кабель, можно не использовать теплоизоляционные материалы, но гидроизоляционное покрытие должно защищать конструкцию от влаги. Однако лучше всего обустроить инфракрасную систему обогрева. Такая конструкция не скрадывает свободное пространство, т. к. характеризуется минимальной толщиной, и отлично сочетается с керамическим покрытием. Значит, плитку на теплый пол в ванной следует класть поверх электрических матов или инфракрасной пленки.

Расход электроэнергии и его снижение

Для подогрева полов в ванной, хватает 1,5 м2 плёнки, мощностью 100 вт/м2. В обычной ванной комнате, при установке на регуляторе температуры нагрева 25˚C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.

Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м2, то уменьшить эту цифру не получится при любом КПД.

Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.

Специфика плёночного пола под кафелем

Главное требование – устройство жёсткого основания между нагревательной плёнкой и плиткой. И особенность заключается в том, что заливка стяжки на плёночный пол снижает его эффективность более чем на 50%.

Это обусловлено принципом передачи тепла от плёнки. Если в нагревательном кабеле передача тепла осуществляется при прямом контакте, то в инфракрасной плёнке, 90% тепловой энергии передаётся излучением. А значит между плёнкой и жёстким основанием, должен оставаться небольшой просвет.

В этом случае, инфракрасное излучение будет нагревать вышележащие слои материалов с большей эффективностью. Но и материал такого основания должен обладать достаточно высокой теплопроводностью и при этом быть диэлектриком.

Для сравнения, возьмём следующие листовые материалы:

  • Фанера – 0,15 Вт/м*К;
  • ГКЛ – 0,22 Вт/м*К;
  • ГВЛ – 0,3 Вт/м*К;
  • Стекломагнезитовый лист – 0,21 Вт/м*К;

При сравнении видно, что гипсоволокнистые листы буду лучше других материалов проводить тепло. Но использовать можно только водостойкий ГВЛ.

Чем лучше отапливать ванную комнату?

Большинство людей отдает предпочтением батареям или небольшим радиаторам. У такого решения есть свои плюсы и минусы:

Преимущества и недостатки использования радиаторов

Недостатки

Преимущества

Обогреватели лучше всего нагревают потолок, а хуже всего — пол, холод на котором ощущается даже после ухода из ванны или душа.

Они быстро нагреваются, поэтому за относительно короткое время мы можем достичь заданной температуры (до нескольких минут) — это возможно из-за низкой тепловой инерции

Система на основе радиаторов не всегда справляется с охлаждением помещения воздухом, проходящим через вентиляционные каналы

Они также быстро остывают — просто выключите радиатор и подождите от 5 до 12 минут. Благодаря этому мы экономим энергию

Традиционные радиаторы работают по принципу условности — движение воздуха, помимо тепла, может также распространять пыль и другие загрязнения

Они позволяют сушить белье и полотенца

Они занимают много места на стене, и большинство моделей не очень эстетичны

Их легко собрать

Они характеризуются низкой ценой по сравнению с более продвинутыми системами отопления

Есть возможность купить декоративные модели

Для этого типа отопления важно прежде всего решить, есть ли у вас так называемая высокотемпературная установка, которая позволит вам использовать много обогревателей и обогревать вашу ванную комнату. Это может стать также хорошим решением, в случае если ваш дом или квартира утеплены не лучшим образом

Первый запуск

Включать систему, водяную или электрическую, залитую стяжкой, нужно после прогрева верхнего слоя бетона калорифером. Если запустить пол при плохо застывшем растворе, то бетон может деформироваться и повредить нагревательный элемент.

При использовании мат или стержневого пола залитых плиточным клеем, перед включением устройства, так же надо время, чтобы клей хорошо просох.

Первый запуск водяного пола следует начинать с подачи теплоносителя нагретого до 20 — 25 градусов, и дать 2 дня поработать ему в таком режиме. Затем, каждый день температуру воды нужно поднимать на 10 градусов, а антифриза на 5.

Электрические полы так же включаются постепенно. Начинать нужно с малых оборотов, и на протяжении 3 дней повышать температуру до максимума. Затем в обратной последовательности произвести отключение.

При нагреве кабель расширяется, а остывая сужается, тем самым остаётся зазор между ним и бетоном. В приделах этого промежутка в дальнейшем и будет происходить расширение провода.

Сравнительный анализ двух систем

Сравнение электрического и водяного пола представлено в таблице, где отражены основные пункты, имеющие значение при ремонте.

КритерийЭлектрическийВодяной
СебестоимостьВыигрывает по сложности установки, но стоимость материалов значительно выше. Потребуется дополнительно приобрести термодатчик и сами кабелиОсновной недостаток – сложная установка (за неимением опыта). Требуется купить только водяные трубы и маты для укладки
БезопасностьПо такому полу комфортно передвигаться не только в обуви, но и босиком. Риск поражения электрическим током крайне мал, может произойти в случае редкого замыкания сетиВодопроводные трубы абсолютно безопасны для здоровья человека. Возможны протечки
НадёжностьВысокая степень прочности, долговечность. Сами кабели выйти из строя не могут, со временем может потребоваться замена термодатчика или регулятора мощностиПрочный и надёжный водяной контур. В случае протечки придётся полностью удалять стяжку и менять на новую
МощностьДиапазон от 15 до 30 градусов.Температура до 50 градусов

Есть ли необходимость монтировать отопители по всей комнате?

Популярный способ использовать пол с подогревом – это скорее акцент, чем полная установка. Например, обогрев области вокруг унитаза (которая часто находится непосредственно рядом с душем-ванной) будет иметь заметный эффект для сохранения ваших ног в тепле, и это часто может быть достигнуто с помощью одного нагревательного коврика, что будет менее затратно как при монтаже так и при эксплуатации, чем покрытие всей комнаты.

Другие предпочитают обогревать только область перед раковиной, чтобы согревать ноги во время ежедневного умывания. Эта область имеет прямоугольную форму, что делает ее еще более удобной для укладки коврика заданного размера.

Такое отопление может быть разумным способом добавить ощущение роскоши в миниатюрную ванную комнату.

Пошаговая инструкция укладки кабельных мат

Теплый пол в ванной комнате под плитку Rexant своими руками Ремонт ванной комнаты.

Watch this video on YouTube

Перед установкой кабельного пола в ванной под плитку, следует набросать чертёж расположения нагревательных элементов, подготовить материал и инструменты, чтобы не отвлекаться  в момент работы.

Итак, делаем тёплые полы в ванной под плитку из кабельных мат, процесс состоит из нескольких этапов.

Подготовка основания

При наличии старого напольного покрытия — оно демонтируется.  Поверхность выравнивается и очищается от мусора. Имеющиеся трещины заделываются, это будет способствовать качественному размещению материала.

Если есть большие перепады, то лучше установить тонкий выравнивающий слой стяжки.

Установка терморегулятора

Начинать следует с определения места для терморегулятора. Размещать рекомендуется недалеко от электрического счётчика, на расстоянии не меньше 30 см от пола. Производит установку в ванной не рекомендовано, могут окислиться контакты.

Проделывается углубление, в которое надо установить подрозетник, а от него на стене к полу провести штробы, для размещения кабеля. Для эффективной работы тёплого пола нужно установить отдельный выключатель.

Гидро и теплоизоляция

В качестве гидроизоляционного материала можно использовать полиэтиленовую плёнку, а как утеплитель пенополистирол или пенопласт толщиной 30 мм. Рекомендован материал с отражающим слоем, что повысит КПД конструкции.

Выбирать толщину теплоизоляции следует в зависимости от показателя теплопотерь в помещении. Если комната находится на первом этаже, то слой утеплителя нужен толще.

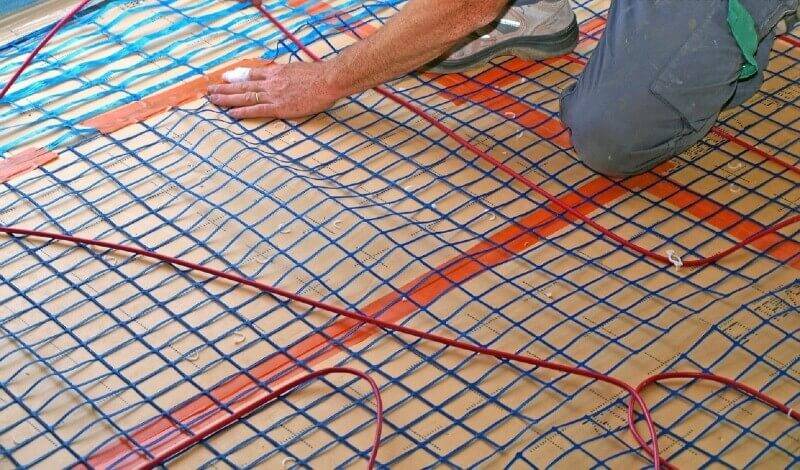

Укладка мат

Начинать надо с отрезания мат нужной длины. Для этого, маты разворачиваются и отрезается требуемый размер. Разрез следует делать по сетке аккуратно, чтоб не повредит кабель.

Укладывать маты нужно на расстоянии 5 см от стены, и 10 см от горячих стояков. Сетка фиксируется к основе на плиточный клей, есть маты с клеевой основой, это облегчает монтаж.

Подключение

Концы провода заводятся в подрозетник, их нужно зачистить и подключить к соответствующим фазам терморегулятора.

Затем, от подрозетника протягивается гофратруба. Она так же размещается в проделанном углубление в стене, и в утеплителе на полу. На втором её конце устанавливается заглушка. Гофра укладывается между петлями кабеля, в неё помещается датчик, он подключается к регулятору.

Последний этап — запитывание терморегулятора от элекросети.

Финишное покрытие

Плитку, при укладке мат в качестве отопительной системы, можно крепить на нагревательные элементы, для этого применяется плиточный клей. Но перед этим, прибор следует проверить в работе.
