Преимущества и недостатки пленочного материала
Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:
- Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
- Малое время, необходимое для проведения монтажных работ – всего несколько часов.
- Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
- Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
- Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
- Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
- Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
- Относительно невысокая стоимость монтажных работ.
- Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
- Возможность внедрить обогрев помещения в систему “умный дом”.
- Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
- Отсутствие негативного влияния на здоровье людей.
- Способность удалять из помещения неприятные запахи.
- Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
- Считается, что пленочные системы могут оказывать противоаллергическое воздействие.
Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.
Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется
Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:
- Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
- Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
- Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
- Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
- Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
- Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
- Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
- Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.
Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.
На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция
А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.
Сечение провода на теплый пол
Первое что хочу отметить все провода ОБЯЗАТЕЛЬНО должны быть медными. В матах используется медная шина, а при соединении меди с алюминием происходит окисление и выгорание контакта. Поэтому если в будущем не хотите проблем – используем только медные провода.
Выбирая проводку для инфракрасных теплых полов, важно учитывать квадратуру и мощность отапливаемой пленки. Важно правильно выполнить расчет суммарного потребления каждым метром материала
На сегодняшний день на рынке есть разные виды ИК пленок, их мощность может варьировать от 150 до 500 ватт на квадратный метр.
Например в доме инфракрасной пленкой застелена комната площадью 18 м2. Пленка мощностью 150 Вт/м2. Получаем общую мощность теплого пола — 2.7 кВт (150 Вт * 18 м2). Для такой мощности подойдет провод сечением 1.5 мм2. В этом можно убедиться, взглянув на расчетные таблицы ГОСТ. Но я все же рекомендую брать сечение питающего кабеля не менее 2.5 мм2. Так как производители часто занижают сечение, так сказать с запасом.
Какой марки провод лучше использовать? Подключать электрические полосы теплого пола желательно с применением многожильного медного провода. Он в отличии от одножильного (монолитного) имеет хорошую гибкость что как раз будет кстати для прокладки под ламинатом. Одним из таких является провод марки ПВ-З, который в конструкции имеет много жил. Такой провод удобен тем, что более гибкий и не возникнет сложности с его укладкой.
1 этап – разработка проекта и расчет
Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.
Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).
Расчет инфракрасного пленочного теплого пола
Формула:
расчет общей площади помещения: Sп=a*b*2;
расчет площади обогрева Sоб = Sп – (Х, Y, Z)
Где,
Sп – общая площадь помещения м.кв.;
а,b – длина и ширина помещения, м;
Sоб – площадь обогрева, м.кв.;
Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).
Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.
После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.
Расчет энергопотребления инфракрасного теплого пола
Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т
Где, Э – энергопотребление, Вт/час;
Sп – общая площадь помещения м.кв.;
k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);
Т – тепловая мощность пол.
Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.
Расчет мощности инфракрасного теплого пола
Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,
Если использовалась часть комплекта, расчет производится по
формуле:
Р общ.= 110·L
Где,
P общ – общая мощность пленочного пола, Вт;
P1…Pi – мощность отдельно взятого комплекта пленки, Вт.
L – длина инфракрасной пленки, которая используется при
монтаже;
110 – коэффициент пересчета мощности пленочного пола.
Расчет количества терморегуляторов и место их установки

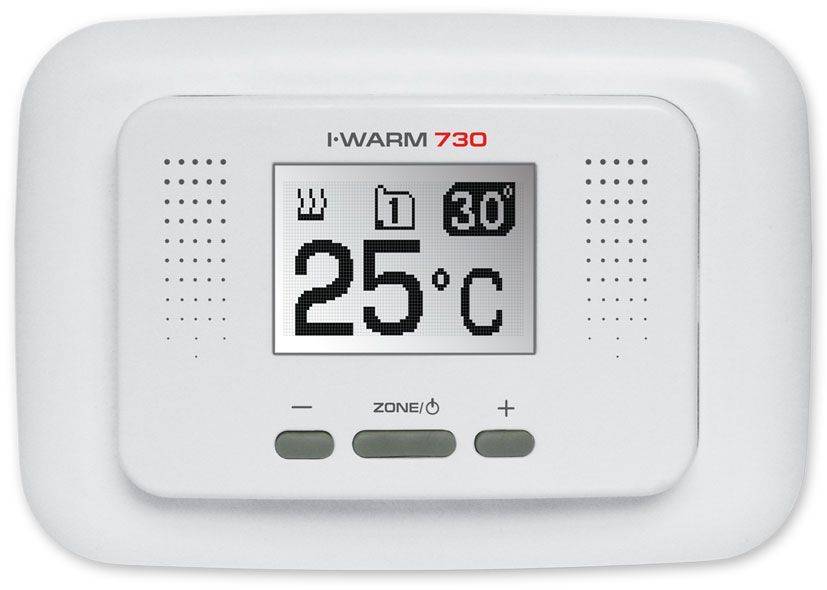

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.
Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.
Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.
Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.
Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.
При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:
зонирование и подключение каждой зоны к своему терморегулятору;
включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.
Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.
Правила размещения (укладки) инфракрасной пленки пола:
первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;
шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;
расстояние между соседними полосами пленки – не менее 10
мм.;
предельно допустимая длина полосы пола – 8 000 мм.
Проект инфракрасного пленочного теплого пола должен
содержать:
расчет полезной площади;
расчет мощности системы;
место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);
направление укладки полос пленки;
количество полос (зависит от ширины пленки).
Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.
Разновидности инфракрасных пленок
С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.
Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:
высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);
По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева
- низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
- универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.
Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:
- углеродные;
- биметаллические.
Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:
со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;
Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами
- со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
- с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.
В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.
Особенности углеродных и биметаллических ИК пленок
Углеродные пленки, используемые для организации подогрева в полу, являются более дорогостоящими. Нагревательные элементы в такой системе выполняются из специального углеродного материала, который отличается волокнистой структурой. В некоторых случаях они снабжаются защитным слоем из графита. Напыление из этого материала способствует увеличению прочностных характеристик системы, а также влияет на продолжительность ее эксплуатационного срока.

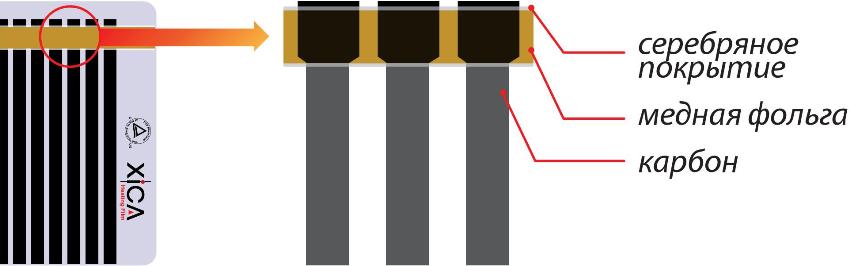

Основа материала представлена лавсановой пленкой. Пленочный инфракрасный пол из углерода монтируется на горизонтальные и вертикальные поверхности.
Схема биметаллической инфракрасной пленка для отопления
Биметаллический ИК пленка отличается от карбоновой тем, что имеет нагревательные элементы, состоящие из двух металлических прослоек (алюминиевой и медной). В качестве основы для материала используется двойная полиуретановая пленка, которая обладает хорошей эластичностью.
Установку биметаллической системы усложняет тот факт, что к системе нельзя подключать заземлитель. А также биметаллическая конструкция является несовместимой с керамическим напольным покрытием. Она относится к низкотемпературной разновидности, поэтому ее рекомендуемый уровень нагрева не превышает 27°C.
Подключение и пробный пуск системы
К блоку управления, устанавливаемому на стене в удобном месте, по инструкции производителя и по схеме подключения, подсоединяются провода, которые входят в комплект терморегулятора.
- После завершения монтажа все провода должны собираться в одной точке — у терморегулятора.
- Если к одному управляющему прибору подключается несколько участков ИК- пола, то недопустимы соединения проводов в виде скруток. Все соединения выполняются только через сертифицированные клеммные разъёмы.
- Подключение проводов к разъемам терморегулятора проводится в строгом соответствии со схемой, которая включена в техническую документацию на прибор.
На схеме показаны места подключения фазовых и нулевых кабелей питания, а также заземления. Кроме того, указываются максимальные значения мощности и тока нагрузки в ваттах и амперах. После коммутации проводов они прячутся в специальном кабель-канале, а терморегулятор крепится к стене в удобном месте.
Важно: подключение теплого пола к обычной розетке не допускается. Для защиты людей и животных в обязательном порядке устанавливается устройство защитного отключения (УЗО)
В случае возникновения неисправности пола, при соприкосновении человека или домашнего питомца с открытой токоведущей частью, УЗО мгновенно отключает ток.
Принцип работы и основные достоинства
Монтируется он несложно, достаточно быстро, служит долго. Они практичны, цена их сравнительно невысока, уход за такими полами не трудоемкий и не требует приобретения специальных дорогостоящих средств.В сравнении с обычными электрическими полами инфракрасный пленочный теплый пол под ламинат является более экономичным по расходу электроэнергии. Немаловажен и тот факт, что инфракрасное излучение абсолютно безвредно для организма.
При подаче электропитания карбоновая паста становится источником инфракрасного излучения, с длиной волны от 5 до 20 мкм. Такое тепловое излучение, подобно солнечной энергии, нагревает все предметы, на которые попадает. Этот принцип уже давно применяется в обогреве потолков и стен. Основные достоинства системы обогрева ИК-излучением ламинированных полов:
- Благодаря свойствам инфракрасных лучей, такая система нагревает поверхности, а не воздух в помещении.
- За счет высокой теплопроводности углерода, входящего в состав карбоновой пасты, нагрев происходит очень быстро.
- Высокая надежность, обусловленная параллельным подключением элементов. В случае поломки единичного элемента система обогрева не выйдет из строя.
- Подложка под инфракрасный пол подходит практически любая, за исключением токопроводящих материалов. Прогрев полов равномерный.
- При пленочной инфракрасной системе обогрева нет необходимости заливать стяжку.
- Применение такого подогрева исключает проблему сухого воздуха в помещении.
- Расход электроэнергии значительно ниже в сравнении с водяной или электрической обогревательными системами.
Виды инфракрасного пленочного теплого пола
Несмотря на относительную новизну системы инфракрасного обогрева, производители предлагают несколько их разновидностей:
пленочный инфракрасный теплый пол. Сущность этой системы состоит в том, что нагревательный элемент представляет собой волокно, уложенное между двумя слоями полимерной пленки. Греющая пленка отличается гибкостью, прочностью, износостойкостью, к тому же является хорошим диэлектриком.
В свою очередь, пленочный пол имеет свои разновидности. В основу деления положен состав нагревающего элемента:
- углеродный – карбоново-графитный;
- биметаллический – медь и алюминий.
Первая система получила большее распространение среди пользователей.
стержневой инфракрасный теплый пол. Особенность системы в том, что функцию нагревательного элемента выполняют карбоновые стержни, соединенные проводом. Это наиболее инновационная из систем, позволяющие уменьшить расходы на обогрев на 60% (по сравнению с другими системами). Повсеместному распространению карбоновых стержневых полов мешает только их высокая цена.
Статья по теме: Вытяжка для котла
Сравнение этих систем для конкретных условий функционирования, даст возможность выяснить, какой инфракрасный теплый пол лучше.
Комплект инфракрасного теплого пола

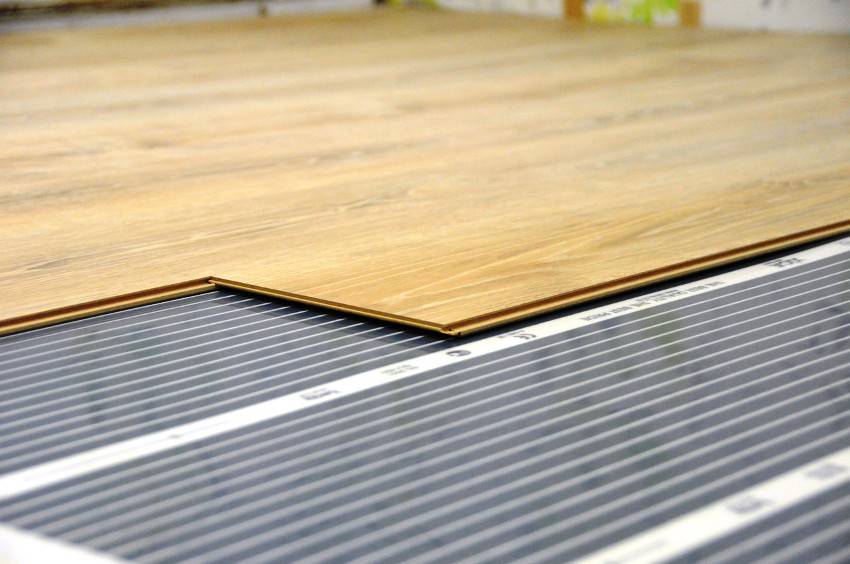

Инфракрасный пол под ламинат можно собрать самостоятельно, а можно купить в виде готового комплекта.
Комплект инфракрасного теплого пола
В состав пленочной обогревательной системы входит:
- Пленочные нагревательные элементы с полосками карбоновой пасты. Стандартная ширина нагревателей 500 мм и 1000 мм.. По разметке на полотне его можно разрезать на нужные размеры. Оптимальная мощность инфракрасного нагревателя для ламинированного пола составляет 150Вт/м2. Температура прогрева при такой мощности достигает 40 градусов. Температура выше ламинату противопоказана.
- Для контроля температурных показателей – термодатчики с кабелем.
- Провода для соединения.
- Изоляционные материалы.
- Клипсы и клеммы для подключения.
- Также необходимо установить в каждом помещении терморегулятор.
Разновидности
Существует две основные разновидности электрического теплого пола:
резистивный (греющий) кабель;
инфракрасный теплый пол.
Оба вида относят к группе электрических теплых полов, но это объединение условно — они даже действуют на разных принципах. Единственным общим признаком является необходимость потребления электрического тока, который тем или иным способом преобразуется в тепловую энергию. Однако, планируя монтаж электрического теплого пола, следует учитывать принципиальную разницу этих двух видов.
Рассмотрим их по отдельности:
Греющий кабель
Греющий, или резистивный кабель — это нагревательный элемент, реализованный в форме линейного гибкого элемента. Выработка тепловой энергии происходит из-за высокого сопротивления проводника, на концы которого подано напряжение. Подобным образом работают все нагреватели — ТЭНы, спирали и т. п. Единственным отличием является гибкость кабеля, позволяющая укладывать его в соответствии с разными схемами.
В продаже есть две разновидности греющих кабелей:
собственно резистивный кабель;
нагревательные маты.
Первый вид — это кабель, смотанный в бухты и используемый для укладки в помещениях по определенной схеме. Второй вид — это готовая сборка из резистивного кабеля, зигзагами прикрепленного к несущей сетке. Принципиальной разницы между ними нет, но кабель укладывать несколько сложнее — сначала надо постелить несущую сетку, после чего крепить к ней витки в соответствии с выбранной схемой. Нагревательные маты просто разматывают и укладывают полосами с расстоянием 10-15 см для более равномерного нагрева поверхности пола. Это быстрее и проще, но не позволяет выполнить укладку в помещениях сложной конфигурации.
Подключение отдельного кабеля и нагревательного мата производится одинаково. На стену навешивают блок управления, к которому подключаются сам кабель, датчик температуры и кабель питания.
Инфракрасный
Инфракрасный теплый пол — это не столько нагреватель, сколько излучатель. Он оснащен карбоновыми элементами, которые при подаче электропитания начинают испускать инфракрасные (тепловые) лучи. Это не тепло в обычном понимании термина, но от контактов с излучением поверхность предметов нагревается и обеспечивает в помещении комфортный микроклимат.
Инфракрасные лучи воздействуют на поверхность пола, а также на предметы мебели и другие массивные объекты, оказавшиеся в зоне излучения. При этом, излучатель запрещено размещать под диванами, кроватями или корпусной мебелью. Это может вызвать перегрев и выход из строя инфракрасных излучателей, что снизит эффективность или вовсе прекратит работу теплого пола.
Такой специфический принцип действия требует соблюдения определенных правил монтажа. Необходимо продумать расстановку мебели и не менять ее, поскольку от этого возникнет опасность накрыть излучатели и освободить площадь, ранее закрытую предметами мебели. Кроме этого, необходимо учитывать особенности конструкции данного излучателя.
В продаже имеется два вида:
стержневой;
пленочный.
Первый тип представляет собой маты из карбоновых излучателей (трубки, покрытые защитным слоем полиэстера), соединенные двумя параллельными проводниками. Внешне такой мат напоминает шведскую стенку, где перекладины — карбоновые трубки. Второй тип — это рулон с плоскими карбоновыми излучателями, ламинированными с обеих сторон лавсановой пленкой.
С точки зрения удобства монтажа первый вариант значительно проигрывает второму, но по мощности и эффективности он гораздо предпочтительнее.
Конструкция
Для монтажа пленочного теплого пола необходимо использовать следующие элементы:
Подложка.
Пленка, которая состоит из полиэстерной основы. В качестве нагревательного элемента используются полосы карбоновой пасты, соединенные между собой медными перемычками. Перед началом работ убедитесь, можно ли обрезать полотно под ваши размеры.
Для определения температуры поверхности пола используется термодатчик.
Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.
Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.
Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу).
Принцип действия этой конструкции чрезвычайно прост. При подаче напряжения на выводы термопленки через карбоновые элементы начинает протекать электрический ток, который и вызывает появление инфракрасного излучения. Схема подключения пленочного теплого пола тоже очень проста: полосы карбоновой плёнки укладываются на основание, подключаются проводами и можно стелить чистовое напольное покрытие. Но об этом немного позднее.
Технология укладки пола в домашних условиях
Для работы вам понадобится:
Рулон инфракрасной пленки; При выборе пленочного пола следует обратить внимание на потребляемую мощность конструкции, температурные режимы и экологические параметры. Качественное инфракрасное покрытие выделяет отрицательные ионы, которые наполняют комнату и препятствуют появлению плесени, пыли и разного вида грибков
Идеальным вариантом станет пленка с двумя режимами работы: нагревом помещения и удержанием тепла. Приблизительный расчет расхода электроэнергии не должен превышать 40 Ватт/м².. Наиболее экономным вариантом станут механические модели
Они просты в использовании и отлично подойдут для небольших помещений
Контактные зажимы; Зажимы представляют собой небольшие металлические крепления, которые пригодятся для соединения пленочного пола с сетевым кабелем.
Терморегулятор; Терморегулятор не входит в комплект теплых полов, поэтому приобретать его придется отдельно.
Наиболее экономным вариантом станут механические модели. Они просты в использовании и отлично подойдут для небольших помещений.
Для масштабных площадей лучше использовать программируемые регуляторы. Так вы сможете контролировать температуру, задавая режимы работы системы самостоятельно, тем самым снижая затраты на электроэнергию.
Электронный терморегулятор всегда покажет вам точную температуру пола благодаря наличию дисплея. Его сенсорный аналог обеспечит вас информацией еще и о нагреве воздуха.
Электропроводка и изоляция; Обычно входят в комплект вместе с инфракрасной пленкой.
Теплоотражающий материал; Наличие подобной прослойки между полом и инфракрасными пластинами позволит максимально сократить тепловые потери. При выборе учитывайте планируемое напольное покрытие. Для линолеума и ковролина выбирайте материалы с мягкой прослойкой, а для ламината и плитки – с твердой.
Обратите внимание, чтобы в состав не входила алюминиевая фольга. Лучше отдать предпочтение лавсановой пленке. Скотч;
Скотч;
Шумоподавляющая подложка. Для ламината подойдет также полиэтиленовая пленка, а для ковролина – оргалит.
Пошаговая инструкция, как произвести укладку инфракрасного пола своими руками
- Замерьте участки, которые вы хотите обогреть. При этом учтите, что на них в дальнейшем не должны находиться предметы бытовой техники и мебели без ножек. Кроме того, все источники тепла вроде каминов, духовок и отопительных труб должны находиться минимум в 20 сантиметрах от пленки;
Выберите подходящее место на стене для установки терморегулятора;
Очистите поверхность пола от посторонних предметов и строительного мусора;
Разверните рулон инфракрасной пленки и разрежьте ее вдоль полос нагрева по специально выделенным линиям. При этом старайтесь сохранить максимальную длину (в пределах 8 погонных метров). Это значительно уменьшит количество подключаемых проводов;
Разложите теплоотражающий материал на очищенную основу и закрепите листы между собой скотчем;
Поверх отражающей прослойки выкладывайте подготовленные полосы пленки так, чтобы медная полоса оказалась снизу.Все контакты направьте в сторону предполагаемого места расположения терморегулятора. Проследите, чтобы пленка нигде не пересекалась с плинтусами и прочими элементами декора;
Закрепите контактные зажимы с помощью пассатижей, молотка или специального заклепочника на металлические токоведущие полоски. Клема должна разместиться таким образом, чтобы заклепка крепилась к токоведущей стороне, а сам зажим находился между слоями пленки (на медных вставках пленка двухслойная). Убедитесь в прочности крепления;
Используйте входящую в комплект битумную изоляцию на линиях отреза медной полосы и на срезе серебряных контактов внутри инфракрасной пленки;
Прикрепите пленку скотчем к теплоотражающему материалу.
