Сервопривод для коллектора теплого водяного пола

Устройство и принцип работы сервомоторов

Основным рабочим элементом сервопривода является сильфон. Т.е. такая же деталь, как и в трехходовом клапане. Небольшой по размерам, герметичный цилиндр с эластичным корпусом заполнен веществом, чутко реагирующим на температуру.  В зависимости от того, происходит повышение или понижение температуры, происходит соответственно изменение объема вещества. Рисунок – схема наглядно демонстрирует устройство сервомотора, где основным местом занимает сильфон.

Сильфон находится в тесном контакте с электрическим нагревательным элементом. Получая сигнал с термостата, нагревательный элемент включается от сети и включается в работу. Внутри сильфона вещество подогревается и увеличивается в объеме. Таким образом, увеличившийся в размерах цилиндр начинает давить на шток, меняя его положение и перекрывая путь потоку теплоносителя. Оценивая работу сервопривода можно сделать вывод – прибор не оснащен никакими моторами, в нем нет никаких шестерней и передаточных звеньев. Обычная рабочая связь «тепловая энергия и электричество». Отсюда и распространенное название приборов, термоэлектрические регуляторы.

Для того, что бы клапан снова стал открытым, весь процесс повторяется только в обратном направлении. Отсутствие электропитания приводит к тому, что нагревательный элемент перестает работать. Следовательно, вещество внутри цилиндра остывает, уменьшаясь в объеме. Давление на шток уменьшается, он подымается, действуя на клапан, а, следовательно, открывается доступ горячей воды в систему.

На заметку: вещество, помещенное внутрь цилиндра – толуол, обладающее высокими термодинамическими характеристиками. Электрическим нагревательным элементом выступает нихромовая нить.

Ознакомившись с принципом работы устройства, важно помнить, что для механического действия клапана необходимо определенное время.  Несмотря на то, что при поступлении сигнала с термостата, нагревательный элемент начинает нагревать вещество внутри цилиндра. Время, необходимое на изменения физического состояния жидкости, составляет 2-3 минуты, поэтому клапан приводится в действие не сразу

Для справки: при выборе модели сервопривода обратите внимание на параметры нагревательного элемента и время нагрева жидкости, указанные в паспорте прибора

В отличие от нагрева, остывание жидкости проходит медленнее. На обратный процесс, т.е. на закрытие клапана потребуется уже не 2-3 минуты, а 10-15 минут. При перегреве каждый сервомотор должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения.

Для примера: используемые в работе коллекторной группы сервоприводы не все оснащаются цилиндрами и баллонами с веществом. Ест модели, в которых эту роль играют термоэлементы, напоминающие собой пружину или пластину, которые под действием все того же нагревательного элемента нагреваются. Расширяясь, эти детали воздействуют опять же, на шток, приводя в конечном итоге в рабочее состояние клапан.  Определить в каком положении находится клапан, можно по изменению внешнего вида сервопривода. Выдвигающийся элемент сигнализирует о работе прибора. Если этого не происходит, значит, ваш прибор неправильно подключен или система отопления работает с перебоями.

Для справки: горячий на ощупь сервомотор означает, что в данном случае прибор закрыт и отключен. Если прибор на ощупь прохладный, следовательно, клапан открыт, теплоноситель нормально циркулирует по водяным контурам теплого пола.

Как правильно выбрать изделие?

Итак, самое главное правило, которое следует учитывать при выборе приспособления – это не внешний вид, а тип сервопривода. Нужно также учитывать то, насколько он совместим с термостатом. Лучше всего отдать предпочтение универсальному аппарату, который хорошо управляет любым типом сервопривода (закрытым или открытым).

Кроме того, при использовании универсального приспособления мастер может в любое время поменять закрытый сервопривод на открытый или наоборот. Проблем во время монтажа не возникнет.

Во время выбора также следует учитывать качество устройства. Желательно не приобретать аппарат в несертифицированных точках продаж. Каждый элемент должен иметь сопровождающие документы, гарантирующие его качество. Лучше всего отдать предпочтение известным изготовителям, обладающим хорошей репутацией.

Сервопривод для коллектора теплого водяного пола

Стабильное функционирование любой схемы теплых водяных полов зависит от множества внешний и внутренних условий. Одним из них является правильный монтаж и дальнейшее использование всех составляющих, на которые возложена заранее определенная нагрузка.

Важное место в системе занимает сервопривод, устанавливаемый на коллектор и регулирующий потоки теплоносителя. Периодически закрывая и открывая вентили, он поддерживает на нужном уровне заданную температуру

Выбирая конструкцию сервопривода, нужно заранее установить, какой режим для него будет наиболее продолжительным. При необходимости регулярной циркуляции теплового носителя, рекомендуется воспользоваться нормально открытым типом устройства. Этот вариант лучше всего подходит для районов с холодными климатическими условиями. Даже в результате выхода из строя такого оборудования, тепловой носитель все так же будет поступать в трубы и отдавать тепло до тех пор, пока будет осуществляться нагрев воды. Для нормально закрытых приборов лучше всего подходит теплый климат, когда прекращение подачи тепла не имеет решающего значения.

Среди множества модификаций существуют сервоприводы с плавными настройками. Они дополнительно оснащаются электронными регуляторами, обеспечивающими необходимое значение напряжения. Такое оборудование хорошо зарекомендовало себя при необходимости дозированной подачи теплоносителя. В других случаях его применение может оказаться нецелесообразным.

Нужное изделие следует выбирать не только по внешнему виду и типу, но и по его совместимости с термостатом. Приобретая универсальный сервопривод для отопления, потребитель делает для себя управление максимально удобным, независимо от типа прибора – закрытого или открытого. Остается лишь правильно смонтировать устройство и выполнить все необходимые настройки.

Сервопривод электротермический

В конструкциях теплых полов и системах радиаторного отопления устанавливаются электротермические сервоприводы. С их помощьюосуществляется автоматическое управление различными типами термостатических клапанов.

В основе работы электротермических сервоприводов лежит свойство расширения жидкости внутри сильфона, когда по нагревательному элементу начинает протекать электрический ток. Отсюда произошло и название всего регулирующего устройства.

Следовательно, сильфон является основным конструктивным элементом любого сервопривода. Он выполнен в виде герметичного цилиндра небольших размеров. В его эластичном корпусе помещается специальный наполнитель, чувствительный к изменениям температуры. При ее повышении или понижении, соответственно увеличивается или уменьшается объем этого вещества.

На рисунке ниже хорошо просматривается непосредственный контакт сильфона и электрического нагревательного элемента. Когда с термостата поступает сигнал, происходит включение данного элемента от сети и приведение его в рабочее состояние. Одновременно выполняется подогрев наполнителя в сильфоне, что приводит к его расширению.

Изменение объема увеличивает и размеры цилиндра, который оказывает давление на шток, заставляя изменить положение. Таким образом, движение теплоносителя перекрывается, а весь процесс происходит без участия каких-либо механических звеньев – только за счет взаимосвязи электричества и тепловой энергии. На переключение между закрытым и открытым положением затрачивается примерно 3-4 минуты, следовательно, при срабатывании наблюдается определенная задержка.

Иногда сервопривод сравнивается с термоголовкой, применяемой в радиаторах отопления. Такое сравнение будет неверным, поскольку термоголовка устанавливается непосредственно на клапане радиатора, а сервопривод выносится в коллекторный шкаф за пределы нагревательной системы. То есть, данный прибор управляется на расстоянии в соответствии с получаемыми сигналами от устройств, расположенных в соседнем помещении. По этой схеме возможно подключение к общему термостату сразу нескольких сервоприводов.

Существуют различные модификации этих устройств, различающиеся по напряжению (24 и 220 В), по типам и функциональным возможностям.

Обзор популярных моделей сервоприводов

Сервоприводы для водяного теплого пола выпускаются разными производителями. Каждая модель имеет свои особенности.

Сервопривод для отопления

VALTEC

VALTEC – это производитель приборов для устройства водо- и теплоснабжения для дома. Над созданием продукции совместно работает группа из российских и итальянских специалистов. VALTEC выпускают следующие приводы для обеспечения регулировки работы отопительной системы напольного типа:

Комбинированная система отопления VALTEC

  • TE3042.A. Относится к группе нормально открытых. Предназначены для управления клапанами климатических систем по командам, которые будет задавать термостат, контроллер или ручной переключатель. Мощность устройства – 2 Вт, сечение проводника – 0,75 кв. мм. Присоединительный размер составляет М30х1,5;
  • TE3061.0. Это электротермический прибор нормально закрытый. Предназначен для трехходовых клапанов. Работа устройства возможна благодаря температурному расширению жидкости – толуола. Мощность привода – 2 Вт, сечение проводников – 0,22 кв. мм;
  • TE3041A.0. Устройство работает благодаря наличию в корпусе жидкости, которая расширяется под воздействием температуры. Относится к группе нормально открытых. Подключение к клапану происходит через переходник, который входит в комплект. Мощность агрегата – 1,8 Вт, сечение проводников – 0,75 кв. мм.

Watts

Watts – это ведущий мировой производитель отопительной техники разного формата. Отличается высоким качеством, демократичной ценой и эффективностью. Сервоприводы от Watts – это модели с электромагнитным двигателем. Популярные серии:

Технические характеристики электротермического сервопривода WATTS

  • 22С. Устанавливается на вентиле обратного трубопровода и регулирует подачу теплоносителя в систему напольного отопления. Мощность составляет 2,5 Вт. В зависимости от модели в серию 22С входят устройства нормально открытые и закрытые. Класс защиты – IP44;
  • 22СХ. Относятся к электротермическим приборам для обеспечения эффективной работы водяного теплого пола. Существуют модели нормально закрытые и открытые. Уровень потребляемой мощности в нормальном режиме работы – 1,8 Вт. Рабочая температура жидкости в системе – +110°С;
  • 26LC. Электротермические приводы для коллектора. На корпусе размещается светодиодный индикатор, который указывает на его режим работы. Если загорается зеленый – на привод подается напряжение, синий – прибор открыт.

REHAU

Приводы для регулировки работы водяного теплого пола от немецкого производителя. Сочетают в себе инновационные разработки и проверенное годами качество. Самые популярные модели от REHAU:

  • UNI на 230, 24 В. Монтаж устройства происходит на вентилях коллекторной группы при помощи специального адаптера. Относится к приборам нормально закрытым. Контроль над работой привода осуществляется через индикатор. Присоединительные кабели сечением 2х0,5 кв. мм;
  • привод 230, 24 В. В обесточенном состоянии вентиля находится в закрытом состоянии. Для контроля функционирования устройства на корпусе размещается световой индикатор.


Таблица характеристики сервоприводов Rehau

LUXOR

Итальянская компания LUXOR специализируется на производстве водозапорной арматуры и систем для регулировки температуры отопительной системы для дома. В составе устанавливаемой коллекторной группы будет присутствовать привод SM 1347. Он предназначен для регулирования температуры подаваемого теплоносителя для теплого водяного пола. Основные технические характеристики прибора:

  • питание – 24 В;

  • работа устройство обеспечивается шаговым двигателем. Его управление – электронное;
  • на корпусе присутствует светодиодная индикация, которая указывает на режим работы;
  • монтаж происходит в прямом положении – вертикальном или горизонтальном;
  • максимальная температура в системе – +100°С;
  • кабель длиною 1,5 м;
  • температура хранения прибора – от 0 до +50°С;
  • корпус изготовлен из синтетических материалов. Его цвет – серый;
  • наличие гарантии – 2 года.

Независимо от выбранной модели, монтаж сервопривода и его эксплуатация должна проходить в соответствии с рекомендациями от производителя. С ними можно ознакомиться в инструкции к прибору. После установки привода и всех элементов системы приступают к их использованию после полного тестирования.

Виды сервоприводов для теплого пола

Сервопривод для теплого пола бывает нормально открытым и нормально закрытым.

Рассмотрим каждый вид подробно:

Нормально открытый подразумевает открытый клапан по умолчанию. То есть при отсутствии напряжения на сервопривод, находится в положении «Открытый клапан». Данный вариант подразумевает прохождение теплоносителя через открытый клапан.

Нормально закрытый – закрытый клапан по умолчанию. В этом случае при отсутствии напряжения теплоноситель не может проходить через закрытый клапан.

Существуют сервоприводы, переключающиеся на одно из положений: нормально открытый и нормально закрытый. Такие приводы называются универсальными, переключающимися сервоприводами.

Виды и типы датчиков

Дистанционный электрический датчик регулировки температуры пола

Все датчики и регуляторы можно поделить на два типа:

  1. Механический прибор имеет принцип работы, основанный на свойстве изменять объем в зависимости от показаний температуры.
  2. Электронный, устанавливаемый выносной датчик в виде терморезистора. Дополняется отдельным блоком управления, содержащим электронную схему, элементы рабочего порядка и индикации.

По видам приборы также разделяются:

  • устройство, работающее в эконом-режиме, что позволяет снижать уровень нагрева пола в помещении при отсутствии людей;
  • датчики с таймером, в которых есть программа включения/отключения системы нагрева;
  • интеллектуальные датчики с заложенным алгоритмом работы и контролем прочих факторов: режима влажности, температурных колебаний за пределами помещения, наличия/отсутствия людей в комнате и другое;
  • ограничители – это термоприборы, отключающие нагрев теплоносителя при достижении заранее заданной температуры.

Пример механического датчика с температурным элементом

Термостаты для водяного теплого пола различаются по виду отслеживаемой среды:

  • контроль температурного режима пола;
  • контроль степени прогрева воздуха.

Как правило, датчики для определения температуры воздуха располагаются в корпусе термостата. Это обеспечивает дополнительное удобство, так как не предвидится лишних проблем с монтажом, с другой стороны, установка термостата должна отвечать ряду условий:

  1. отсутствие близлежащих источников тепла/холода;
  2. нет угрозы попадания прямых солнечных лучей, продувания сквозняком.

Система водяного пола может быть дополнена выносным термодатчиком. Представляя собой малоформатное устройство, закрепленное на конце длинного кабеля, измерительный прибор монтируется в полу с отступом от стены шага в 0,5 метра. Размещение показано на равноудаленном от ближайших труб с теплоносителем расстоянии. Второй конец конструкции заводится на термодатчик и крепится к клеммам по схеме.

Где в Подмосковье самые дорогие новостройки?

Классификация устройств по способу управления

Представленные на рынке модели сервоприводов можно разделить на 3 группы, в зависимости от способа управления:

  1. Механический. Главные достоинства — его низкая цена и высокая надежность. От пользователя не требуется специальных знаний, чтобы им управлять. Это примитивное устройство, регулирующее поток теплоносителя, постоянный контроль за ним не нужен. Недостатком можно считать невозможность программирования и ручная настройка — это может занимать много времени.
  2. Электронный. Такой сервопривод имеет расширенный функционал. На электронном дисплее может отображаться работа системы, температура, наличие или отсутствие поломок. Плюсами является удобство регулирования температуры системы и возможность работы в автоматическом режиме. Минусом можно считать высокую цену.
  3. С дистанционным управлением. Такие сервоприводы позволяют проводить любые настройки, даже игнорируя коллектор для теплого пола. Система способна к работе даже при отсутствии человека. Желательно, чтобы коллекторный узел состоял из элементов одного производителя. Минусом тоже является высокая цена.


Сервоприводы устанавливаются на термостатические краны, стоящие на коллекторе, или на отдельно стоящие краны. Они обязательно имеют механизм отключения и защиту от перегрева.

Частые вопросы

Как правильно в этой системе расположить насос: горизонтально или вертикально?

Вал циркуляционного насоса должен располагаться горизонтально. Если изменить это положение на противоположное, то насос будет периодически перегреваться и в скором времени выйдет из строя.

Можно ли в коллекторную систему подсоединить теплый пол?

Можно, такая система укладывается по всем требования, после чего подкидывается на выделенные патрубки гребенки. Главное условие – чтобы отдельные контуры не сообщались между собой.

Можно ли сделать гребенку своими руками?

Можно, для этого нужно воспользоваться нужным материалом и инструментом, предварительно рассчитав количество патрубков. Это уместно только в том случае, если есть навык в пользовании сварочным аппаратом. Лучше всего приобретать гребенки от производителя, отдавая предпочтение нержавейке.

В завершении стоит отметить, что коллекторная система отопления отлично проявляет себя на больших отапливаемых площадях и идеально подходит для частного дома. В квартире параллельное подключение обычно не используют ввиду небольшой продолжительности циркуляционного круга.

Для квартиры лучше подходит последовательная установка радиаторов. Коллекторная система позволяет регулировать температуру в отдельных помещениях, а при необходимости ремонта можно легко отключить нужный элемент, при этом в других комнатах отопление отключать не придется.

Сервопривод для теплого пола, когда необходимо устанавливать

Многие из вас, читая разнообразные сайты о системах теплого пола или радиаторного отопления, сталкивались с названиями типа: сервопривод, электрические исполнительные механизмы и т.д. Давайте разберем для чего они необходимы и как правильно их подобрать.

Назначение сервоприводов.

Сервопривод необходим для возможности автоматического регулировки теплоносителя, поступаемого в контур теплого пола или отопления. Установка производится непосредственно на коллектор теплого пола или радиаторного отопления, в редких случаях на сам радиатор. Электрические исполнительные механизмы достаточно быстро реагируют на сигнал от комнатного термостата или от системы управления типа “Умный дом”.

Разновидности сервоприводов.

Сервопривод нормально закрытый – данный вид устанавливают, как правило, на систему теплого пола. Нормальное рабочее состояния привода – при отсутствия напряжения закрыт. Теплый пол – инертная система, не требует постоянной циркуляции теплоносителя, так как большую часть времени греет не труба, а сама бетонная стяжка. Соответственно сервопривода, большую часть времени закрыты. Установка на систему радиаторного отопления актуальна, если радиаторы работают в комплексе с теплым полом, используются на догрев помещения, но в таких случаях, как правило, используют обычные термоголовки, устанавливаемые непосредственно на отопительный прибор. Так же можно использовать на объектах расположенных в тех частях России, где преимущественно теплый климат.

Сервопривод нормально открытый – актуально использовать на радиаторное отопление, так как большую часть времени клапана будут открыты, теплосъем отопительных приборов большой, соответственно постоянно требуется приток горячего теплоносителя.

Установка исполнительного механизма на коллектор.

Схема сервопривода идет в комплекте, с монтажом не возникнет сложностей. Но есть маленький нюанс, который надо учитывать при подборе. Коллектора бывают с разным подсоединением. Если рассматривать Danfoss, то подсоединение происходит через стандарт фирмы Данфосс – клеммное RA, так же одно из самых популярных – м30х1.5 – резьбовое

При подборе исполнительных механизмов обратите на это внимание. Danfoss, производит и такие и такие сервоприводы

Напряжения сервопривода.

На рынке существуют механизмы 220 вольт или 24 вольта. Электромагнитный клапан 220в нормально закрытый – самый популярный выбор, 24 вольта требуется в помещениях с повышенной влажностью, либо для внедрения в систему умный дом, которая работает именно с этим вольтажом, что встречается редко. Так же надо учитывать, что при выборе 24 вольт, клеммная колодка должна выдавать именно это напряжение и комнатные термостаты, так же должны работать с таким напряжением.

Контроллер теплого пола, для чего нужен?

В большинстве случаев можно осуществить монтаж без контроллера для водяных теплых полов, так как, на один комнатный термостат можно повесить от 5-10 сервоприводов в большинстве случаев. Но контроллер теплого пола дает некоторые преимущества: возможность управлять насосом, то есть, если все контура закроются , насос не сгорит, а отключится, питание сервоприводов и комнатных термостатов осуществляется от клеммной колодки, а не термостатов – это упрощает монтаж, эстетически гораздо аккуратнее выглядит система. Рекомендую не экономить и устанавливать, тем более стоимость по отношению ко всей остальной автоматики для теплого пола – ничтожно мала.

Использование специальных термоголовок

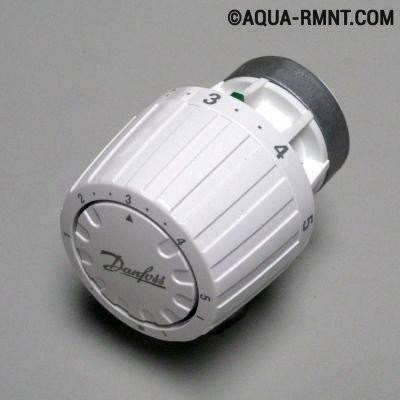

Термостатическая головка представляет собой устройство, заполненное специальным составом. Устанавливать термоголовки следует одновременно с трехходовым клапаном, без которого регулировать температуру радиатора будет просто невозможно.

Термостатическая головка — современный и не слишком сложный способ автоматического регулирования температуры радиаторов отопления. Эти устройства следует устанавливать на трехходовой клапан

Наполнитель при нагревании быстро расширяется и так же быстро сокращается при остывании. Расширение или сужение этого состава воздействует на шток трехходового клапана, установленного под термоголовкой.

На устройстве имеется регулятор, с помощью которого вручную выставляется температура теплоносителя, необходимая на данный момент. В дальнейшем регулировка отопления производится автоматически. Однако, если температура воздуха в помещении изменится, новые данные на термоголовке придется снова выставлять вручную.

Все термостатические головки можно разделить на два вида: стационарные и выносные. Первые устанавливают с помощью клапана непосредственно на трубу радиатора. Вторые снабжены специальной выносной колбой, которая содержит состав, реагирующий на изменение температуры. Собственно термоголовку монтируют близ радиатора, а колбу можно разместить на некотором расстоянии. Колба соединяется с термоголовкой специальной капиллярной трубкой.

Выносная колба соединяется с термоголовкой относительно короткой капиллярной трубкой. Колбу следует установить в таком месте, чтобы измерение температуры было максимально корректным

Обычно термоголовки с выносной колбой имеют довольно короткую капиллярную трубку, поэтому варианты места размещения колбы будут довольно ограниченными.

Подробнее о конструкции

Сервоприводы по конструкции возможно поделить на 2 группы устройств – электромеханические и электротермические. В первых употребляется механическое зацепление чтобы привести в движение какую-то деталь. В электротермических устройствах вместо этого употребляется свойство жидкости (газа, жёсткого вещества) изменять количество при нагревании, их и применяют в системах отопления.

При выборе конкретной модели необходимо знать применяемые обозначения, смогут видеться такие варианты как:

  • нормально открытый/закрытый;
  • напряжение 230 либо 24 В.

С напряжением все ясно – 230 В подразумевают питание устройства от сети, а 24 В – от батареек. А вот открытый/закрытый напрямую связаны с режимом работы и сферой применения прибора.

  • нормально закрытый тип при замыкании цепи пускает воду по участку трубы, как раз таковой тип и употребляется в отоплении помещения;
  • нормально открытый – напротив, при замыкании цепи перекрывает движение вещества по трубе, такие устройства употребляются по большей части в кондиционерах, холодильном оборудовании.

Устройство и принцип действия

Основным элементом этого устройства возможно назвать герметичную камеру с гофрированной стенкой. В данной камеры может находиться газ, жидкость, или жёсткое вещество – при нагревании оно будет изменять размеры сильфона (герметичной камеры) и регулировать ток вещества по трубе.

На протяжении работы термостат, расположенный в любой точке помещения сигнализирует сервоприводу о том, что температура превышает оптимальную. Цепь замыкается и через него начинает течь ток.

Наряду с этим происходит нагрев сильфона и его удлинение. При удлинении сильфон начинает давить на шток клапана, уменьшая проходное отверстие в трубе.

Конструкция подпружинена, так что по окончании того, как цепь снова разомкнется и сильфон остынет, пружина вернет толкатель в исходное положение, а проходное отверстие увеличится в размерах.

Особенности установки

При независимой установке сервопривода инструкция будет выглядеть следующим образом:

  • вначале в комнате устанавливается термостат – он будет фиксировать изменение температуры воздуха;
  • после этого устанавливается двух- либо трехходовой клапан (изюминки каждого из видов клапанов рассмотрены ниже);
  • конкретно на клапан устанавливается сервопривод и соединяется с термостатом. На устройство подается питание.

В случае если все работы по подключению выполнены верно, то на головке сервопривода должен загореться светодиод, по его цвету возможно делать выводы о положении:

  • светло синий цвет показывает, что сейчас устройство обесточено, другими словами оно будет в открытом состоянии;
  • зеленый индикатор информирует о подаче напряжения на устройство, другими словами сервопривод закрыт.

Установка сервомотора

Перед установкой сервомотора необходимо определиться, с каким видом термостата устройству нужно будет работать. Если термостат контролирует один водный контур, то оба оборудования соединяют проводами непосредственно друг с другом. Если рассматривается мультизональный термостат, то есть устройство, которое обслуживает одновременно несколько контуров, то подключение сервопривода происходит по особенной схеме.

Чтобы подсоединить провода, применяют коммутатор. Главная задача этого оборудования — соединение и подключение приборов разного назначения в общую цепь. Кроме связующей функции, коммутатор также является предохранителем. Когда перекрыты все запорные клапаны контуров, устройство отключает насос.

Внимание: во время работы системы отопления от твердотопливного котла такое свойство коммутатора, как выключение насоса, чревато остановкой работы непосредственно нагревательного оборудования. Перепускной клапан и байпас даст возможность не допустить остановку насоса и работы оборудования на холостом ходу. Необходимо сказать, что за счет появления современных устройств контроль работы теплого пола сегодня является довольно простым процессом

Конструкция большинства устройств, которые применяются для работы контуров отопления, не отличается сложностью. Это же относится и к сервоприводам. Оборудование удобно в работе, практично и надежно. С помощью сервомоторов можно автоматизировать систему отопления, сделать условия эксплуатации простыми и доступными

Необходимо сказать, что за счет появления современных устройств контроль работы теплого пола сегодня является довольно простым процессом. Конструкция большинства устройств, которые применяются для работы контуров отопления, не отличается сложностью. Это же относится и к сервоприводам. Оборудование удобно в работе, практично и надежно. С помощью сервомоторов можно автоматизировать систему отопления, сделать условия эксплуатации простыми и доступными.

Тестирование термоэлементов различных видов:

Принцип работы нормально открытого сервопривода (без электромагнитного мотора)

Устройство сервопривода для коллектора теплого пола достаточно простое. В центральной части корпуса располагается пружинный механизм и внутренняя малая ёмкость (баллон), заполненная специальной жидкостью (чаще всего толуол).

Вокруг емкости размещается нихромовый нагревательный элемент. В рабочем режиме, при подаче электрического тока, нагревательный элемент прогревает жидкость, эта жидкость увеличиваться в объеме, расширяется. Увеличивается давление на шток. Данная часть устройства выдвигается, надавливает на шток термоклапана, который соответственно закрывается. Как только напряжение исчезает, нагревательный элемент перестает работать, жидкость постепенно начинает терять температуру, теряет объем. В конце концов, она принимает первоначальный объем, перестает давить на шток и клапан открывается.

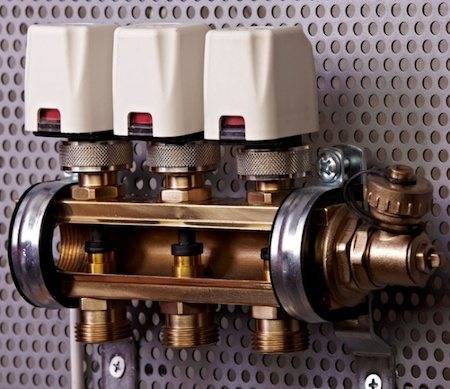

3 привода на распределительном коллекторе теплого пола.

Таким образом, движение клапана, его открытие и закрытие происходит без электромагнитного мотора, за счет давления нагретой жидкости в баллоне (во внутренней емкости).  Поэтому данный механизм по праву назван термоприводом.

Для того, чтобы клапан пришел в движение необходимо время. Нагрев жидкости составляет около 2-3 минут, следовательно, клапан закрывается не сразу после подачи электрического тока. Время нагрева жидкости зависит от особенностей нагревательного элемента и указывается в технических характеристиках производителем. Остывание происходит немного медленнее, поэтому и обратный процесс открытия клапана происходит дольше (5-15 минут).

В случае перегрева срабатывает механизм отключения питания.

Примечание! Существуют сервоприводы для коллектора теплого водяного пола, в которых отсутствует баллон с жидкостью. Его роль заменяет специальный термоэлемент, который представляет собой пластину или пружину, расширяющуюся в результате нагрева. Принцип действия расширенного термоэлемента ничем не отличается от описанного выше процесса. При нагревании или остывании термоэлемента шток приводит в движение клапан.

Внешне определить положение клапана можно по выдвигающемуся элементу (напоминающему кнопку).

Положение «кнопки» в нагретом и остывшем состоянии.

Если его положение отличается  – это сигнал о неправильном подключении сервопривода.

Положение клапана можно проверить и после прикосновения к механизму – если он горячий, клапан находится в режиме «Отключен», если прохладный – клапан открыт.

Виды, технические характеристики, отличия

На сегодняшний день, существует несколько видов сервомоторов. Наиболее используемые механизмы можно представить по способу их действия следующим списком:

  • механические;
  • электронные;
  • электротермические;
  • дистанционные.

Механические

Самый простой прибор для управления. Он не представляет сложный механизм. Для регулировки степени нагрева нужного контура достаточно будет повернуть рукой головку прибора на возвратной гребёнке влево или вправо соответственно для увеличения или уменьшения нагрева петли тёплого пола. Устанавливать ручной вентиль целесообразно там, где система отопления состоит из 2 – 3 контуров и особая автоматика не требуется.

Последующая настройка не требуется так, как регулировка происходит автоматически. Одним из достоинств механического приспособления является невысокая стоимость и долгий срок службы. К недостаткам можно отнести то, что отсутствует возможность программирования работы сервопривода коллектора для тёплого пола. Поэтому, покидая жилище, хозяин должен устанавливать необходимый температурный режим вручную.

Электронные

Электронные модели оснащены жидкокристаллическими дисплеями, на которых отображаются этапы работы сервоприводов.

Это можно делать, как автоматически, так и вручную.

Электротермические

Приборы данного вида являются двухпозиционными исполнительными механизмами в автоматизированных системах тёплых полов. На корпусе сервопривода расположены два светодиода. Зелёный свет горит при подаче напряжения на привод, синий индикатор загорается, когда клапан открыт. Если питание отключено, оба индикатора гаснут.

Дистанционный

Главным отличием от других моделей дистанционный сервопривод можно программировать онлайн. Сервопривод имеет два датчика, которые отслеживают изменения температуры снаружи и внутри помещения. Дистанционные приборы имеют 9 режимов эксплуатации. Помимо этого, регуляторы способны выдавать информацию на дисплей термостата о количестве потреблённой электроэнергии.

Кроме этого, существуют приводы закрытого и открытого типа. Первые находятся в закрытом положении по умолчанию, а вторые практически всегда открыты.
