Пирог пола с водяным подогревом
Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.
На ровное основание (перепад высот не более 1 см на 1 м2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.
Устройство «пирога» водяного теплого пола
По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.
Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.
На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.
- Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.
Специальная подложка под теплый водяной пол. Обычно это полистирольные плиты со специальными выступами, в которых удобно фиксировать трубы, просто вдавливая их между выступами. Эти плиты выпускают серьезные производители. Они могут отличаться по цвету или формату, но принцип остается одинаковым.
- Крепежные ленты, которые набиваются по всему помещению с шагом 15-20 см. В них есть специальные отгибающиеся лепестки, которыми закрепляют трубы в нужном положении (фото вверху).
После того, как трубы уложены, можно приступать к заливке стяжки теплого водяного пола. Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.
Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.
Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным
Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом
В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)
Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки. На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.
Финишное покрытие теплого пола
Если тестирование завершилось успешно, то можно продолжать монтажные работы. От воздействия воды термопленка должна иметь защитное покрытие. В этих целях можно применять специальную современную гидроизоляцию (дорогой вариант) или обыкновенную полиэтиленовую пленку (рекомендуемый вариант). Эффект будет одинаковым, а экономия денежных средств существенной. Пленку расстилайте с нахлестом примерно десять сантиметров, стыки обязательно проклеиваются скотчем. Работайте аккуратно, не оставляйте пропусков или неплотно заклеенных стыков.
Линолеум – гибкий материал покрытия, класть его непосредственно на термопленку нельзя. Производители рекомендуют защищать нагревающий слой листами клееной фанеры толщиной примерно один сантиметр.
Поверх пленки уложите фанеру и линолеум
Листы крепятся к основанию небольшими гвоздиками. Вбивать их нужно очень внимательно, чтобы не повредить токопроводящие элементы. Поверяйте точно места расположения гвоздя перед тем, как его забивать. Гвозди следует вбивать только по периметру листа, это дает возможность точно контролировать их положение. Фанеру перед фиксацией настоятельно рекомендуется хорошо просушить в теплом проветриваемом помещении. Таким способом можно предупредить появление трещин во время эксплуатации пола с подогревом.
Особенности монтажа системы «теплый пол» под линолеум на деревянный пол
Сложность установки данной системы зависит от многих условий. Одна из непростых задач – реализация проекта теплого пола по деревянному основанию для последующей застилки его линолеумом. Но и здесь можно найти наиболее приемлемые варианты, чтобы избежать демонтажа старого покрытия и добиться внесения желаемых изменений в оформление интерьера. Это осуществимо даже несколькими способами.
Большинство систем «теплого пола» для эффективной работы требует закрытие трубного или кабельного контура цементно-песчаной стяжкой. Она служит основой для настила финишного покрытия и одновременно аккумулятором тепловой энергии.
Но с финишным покрытием в виде линолеума требуется полноценная стяжка, а заливать ее на деревянный пол – это целая проблема. Для подобных случаев были разработаны технологии сухого монтажа системы «теплого пола». Причем при заданных условиях существуют технологии укладки как водяного, так и электрического, инфракрасного «теплого пола».
Инфракрасный пол под линолеум — оптимальное решение

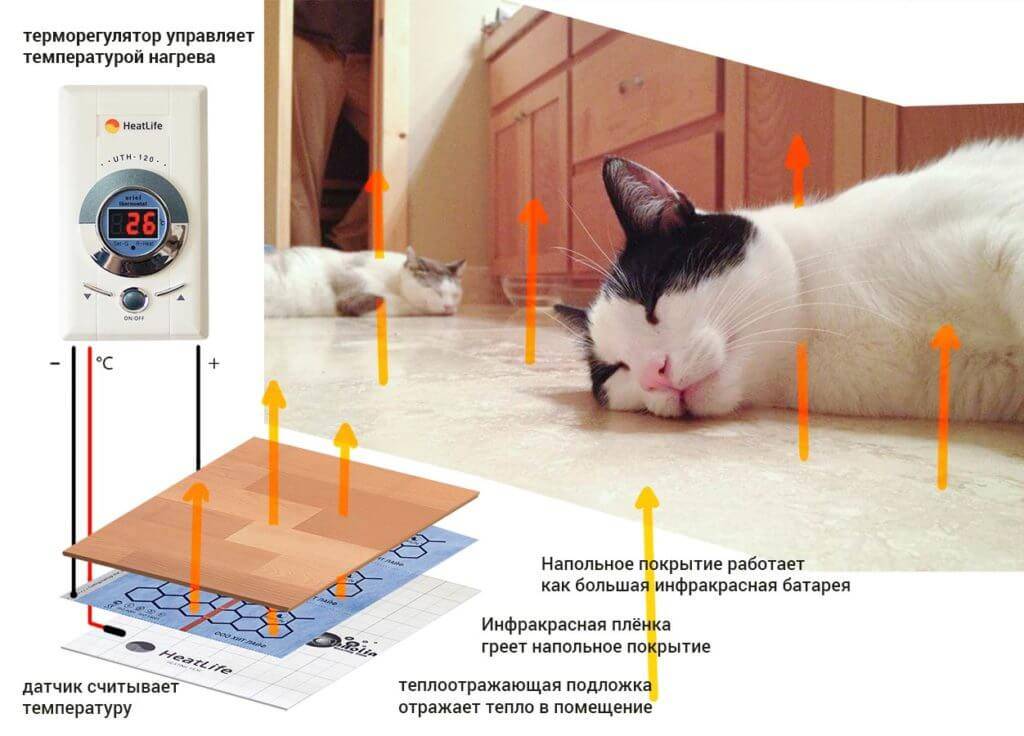

В основу работы инфракрасных полов положен принцип вторичной конвекции – изначально обогреваются физические тела (предметы интерьера и быта, человека, животных), а после окружающий воздуха.
Пленочный ИК пол – это два слоя пленки, между которыми расположены нагревательные элементы. Источник питания – электроэнергия, которая подается по электропроводникам. Тепловую энергию излучает нанесенная на пленку карбоновая паста. Обогрев осуществляется за счет ИК лучей карбоновых полупроводников.
Стержневой ИК пол – тонкий мат из карбоновых стержней. В основе этой системы – композитный материал. В термопары с электропроводящими шинами встроены гнущиеся стержни. ИК излучения при нагреве дает термопленка из полимера, в которую запаян греющий элемент. Плюсом этой системы является саморегуляция температурного режима. Термостатом служат сами нагревательные пластины.
Данная система обогрева имеет ряд как положительных, так и отрицательных качеств.
Плюсы ИК системы обогрева
К преимуществам данного нагрева можно отнести:
- тепло инфракрасных лучей схоже с теплом солнца и создает наибольший комфорт для человека. Их лечебный эффект доказан учеными;
- в отличие от альтернативных систем отопления, данная не пересушивает воздух. Эта особенность позволяет добиться наиболее благоприятных климатических условий в помещении;
- технология ИК полов совместим с максимально большим количеством современных напольных покрытий: керамоплиткой, ламинатом, ковролином, паркетом и линолеумом;
- возможность укладки в постройках любой геометрии. Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях;
- небольшая толщина пленки. Дает возможность эксплуатации в строениях с низкими потолками, так как существенно не поднимет уровень пола;
- простота монтажа. При условии, что пол, на который планируется укладка пленки, ровный и не имеет дефектов, нет необходимости в заливке стяжки. Укладку осуществляют методом «сухого монтажа»;
- длительный срок эксплуатации. Большинство производителей дают гарантийные обязательства на бесперебойную работу на протяжении 15-20 лет;
- возможность самостоятельного монтирования, без привлечения специалистов;
- минимальная высота стяжки при установке стержневой системы. Высота плиточного клея или бетона не превышает 2-3 см;
- экономия электроэнергии. При условии установки терморегуляторов, существует возможность программирования температурных режимов либо их автоматической или ручной коррекции.
Минусы ИК полов
Их относительно немного:
- после укладки пленочного ИК отопления нельзя делать перестановку в помещении. На местах расположения пленки нельзя устанавливать громоздкую мебель и бытовую технику – это может привести к перегреву полов;
- необходимость установки терморегуляторов в каждом помещении;
- если нет элементарных навыков, то уложить и подключить систему будет своими руками сложно. Непрофессионалу не всегда удается подключить контакт к пленке. Ее приходится обрезать и подсоединять к другому контакту;
- укладка теплого пола под линолеум на бетонный пол с дефектами приводит к ее деформации. Поэтому, иногда новая стяжка все-таки необходима;
- если ИК отопление применяется как вспомогательное к стационарному, то воздух может быть пересушен;
- высокая цена стержневых систем.
Тонкости обустройства теплого пола водяного типа
Для монтажа такой системы нужно поверх деревянного основания уложить новый пол со специальными пазами, в которые впоследствии будут установлены трубы. Есть еще один вариант, предполагающий монтаж труб в специальные пенополистирольные маты, накрытые теплообменниками.
Мы более подробно рассмотрим первый случай.
Водяной теплый пол может быть установлен без использования цементной стяжки. На рисунке представлены две из возможных схем обустройства такой системы
Предварительные работы
Поверх деревянного основания монтируем лаги, на которые впоследствии будет укладываться пол. Их следует располагать на расстоянии порядка 60 см друг от друга. При этом обязательно следим за тем, чтобы высота лаг была одинаковой. Иначе основание под линолеум будет перекошено.
Между лагами укладываем слой гидро и парозащиты под утеплитель. Специалисты рекомендуют для этих целей использовать только специальные материалы. Применение обычной пленки неизбежно приведет к появлению конденсата, который будет накапливаться в утеплителе и разрушать его.
Поверх гидроизоляции укладываем слой утеплителя. Это может быть минеральная вата плотностью 40 кг/м3 или другой материал с похожими свойствами. Утеплитель кладем ровно, расправляя его между лагами. После того, как все будет уложено, накрываем его паро и гидроизолирующей пленкой.

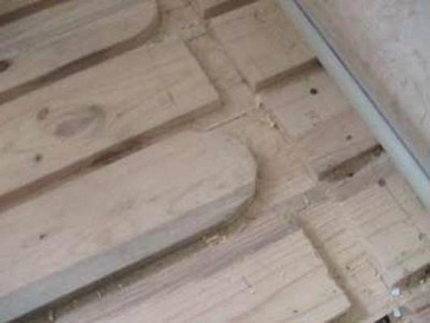

Настилаем половую доску так, чтобы между планками образовывался паз для монтажа трубы. Его величина должна соответствовать диаметру детали. К примеру, для трубы диаметром 16 мм будет достаточно паза 20х20мм. На торцах основания нужно выполнить круглые пазы, так называемые петли.
Они предназначены для поворота тепловой магистрали.
Для укладки труб можно выполнить специальные прорези в досках настила. Пазы должны иметь достаточные размеры для того, чтобы в них можно было уложить трубы
Монтаж трубы
Поверх каждого продольного паза укладываем полоску фольги. Прямо на нее помещаем трубу и оборачиваем элемент фольгой. Ее края закрепляем степлером к доске. После чего крепим трубу к полу небольшими металлическими пластинками поперек паза. Это необходимо, чтобы деталь не выскользнула со своего места.
Таким образом укладывается вся труба
Важно, чтобы в пределах одного контура не было стыков. Нужно подготовить такое количество трубы, чтобы ее хватило на весь контур
При этом нельзя забывать, что существует максимальное ограничение длины такого контура. При ее превышении гидравлическое сопротивление внутри трубы может привести к нежелательному эффекту статического равновесия.
В этом случае давления системы не хватит для обеспечения движения теплоносителя и контур «запрется». Для 16 мм трубы не желательно превышать длину в 70-80 м, а для 20 мм – 110 м. В случае, если расчетная длина больше максимального ограничения, придется разбить систему на два или более контуров.
Подключение к системе отопления
На последнем этапе подключаем теплый пол к отопительной системе. Эту операцию можно выполнить разными способами: с использованием коллекторной системы, при помощи смесительного узла или с ручным регулированием. Наиболее подходящий вариант выбирает владелец системы.
После того, как подключение выполнено, проводится опрессовка трубопровода. Это обязательная процедура, гарантирующая от неприятных сюрпризов в виде протечек и вспученного напольного покрытия. Водяной теплый пол накрываем листами фанеры, подготовив таким образом основание под монтаж финишного покрытия.
Трубы, уложенные в пазы, оборачиваются фольгой и закрепляются небольшими полосками металла. Так они не смогут выскользнуть из паза
Укладка фанеры на деревянный пол порядок работы
Перед финальным настилом ряда напольных покрытий, нужно выровнять пол. Для этого можно с успехом использовать фанеру. В целом, этапы настила фанеры перед тем, как уложить финальное покрытие, не сложны. Дощатое основание выравнивается путем срубания слоя доски.
Класть правильно листы фанеры следует в шахматном порядке, т.е. допускается одновременная стыковка не более 3-х швов.
Укладывать листы фанеры следует, соблюдая технологические зазоры. Так, зазор между уложенными фанерными листами должен быть 2-3 мм, а между стенами и фанерой – не менее 1 см. Для вентиляции деревянного пола в каждой из комнат, где надо застелить фанеру, необходимо вырезать в фанерном покрытии отверстие размером 5х5 см, которое в дальнейшем сохраняется и в финальном покрытии и декорируется вставкой.
Укладывать листы фанеры следует, соблюдая технологические зазоры
Для того чтобы прикрутить фанерные листы:
- Используются саморезы;
- Располагают саморезы на расстоянии 15-20 мм от края листа;
- Крепление идет с шагом от 25 до 30 см.
Монтаж фанеры с помощью саморезов проводится так, чтобы шляпки саморезов были утоплены в поверхность листа. Количество саморезов составляет примерно 5-6 шт. на 1 м 2. Крепить саморезы необходимо также и по диагонали каждого листа. Выравнивание пола с помощью фанеры, по разным данным, можно проводить при перепадах уровня пола не более 6 см. В целом, для создания ровной поверхности пола, используют различные виды фанеры, толщиной до 18 мм.
Рекомендации для самостоятельной поэтапной работы с установкой инфракрасного тёплого пола под ламинат
Каждый хозяин частного дома мечтает сделать в нём ремонт. Его причины могут быть разные: покупка вторичного дома, долгое проживание в имеющемся жильё (более 20 лет) или просто-напросто обновление интерьера. Важную роль в процессе ремонта играет замена старых деревянных полов. В настоящее время вся сложность при выборе напольного покрытия заключается в выборе из широкого спектра представленных марок продукции. При этом специалистами рекомендуется укладывать на пол ламинат. Почему? Материал включает специальную технологию его создания, поэтому ламинат не требуют специфического ухода, обладает эстетичным внешним видом, имеет длительный срок эксплуатации и устойчив к влажной уборке.
С развитием технологий и доступностью их освещения, владельцы частных домов прибегают к поиску технических решений, которые помогут не только украсить их жилье и улучшить качество жизни человека за счёт встроенной системы подогрева в пол, но и не испортят его.
В решении данного вопроса поможет укладка под ламинат специального устройства на деревянную основу, которое придаст комфорта человеку при его эксплуатации. Как же выполнить установку данного элемента самостоятельно? Для этого мы собрали всю полезную информацию в данной статье с пошаговыми фотографиями для наглядности.
Примеры и варианты

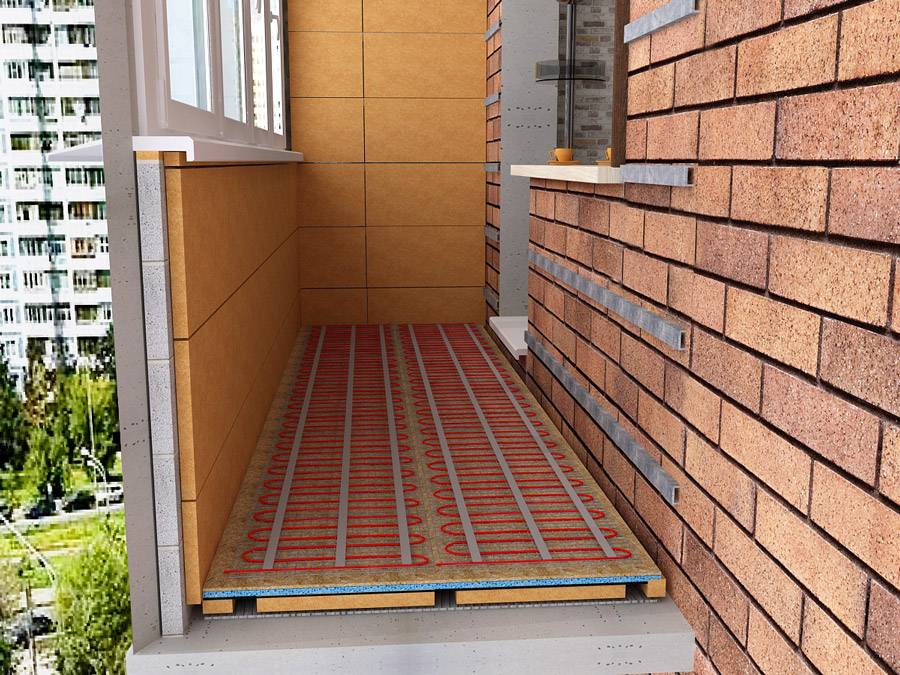

Теплые настилы крайне популярны, их используют практически повсеместно. С их помощью удается улучшить жилищные условия, создать уют, а иногда даже расширить пространство квартиры, ведь, обеспечив территорию балкона такой системой обогрева, можно сделать его частью жилого пространства. Даже если не объединять балкон с комнатой, теплый пол все равно окажется полезным. Выйти на балкон в холодное время года – не проблема, ведь теплый пол защитит от неудобств и поможет сохранить здоровье.
Также на таком балконе можно размещать животных на ночь и не беспокоиться о них. Обогреваемая лоджия может вмиг превратиться в уютный уголок для отдыха или в рабочий кабинет даже в суровую зиму.
Неоспоримые преимущества данной системы обогрева жилого пространства таковы:
безопасные и комфортные условия для детей и питомцев (и те, и другие часто проводят время, играя на полу);
создание микроклимата, соответствующего индивидуальным пожеланиям, с помощью регулятора температуры;
помогают избежать плесени (препятствуют возникновению влажности, что особенно важно для домов в болотистой местности);
простота в уходе (достаточно просто помыть полы, не нужно тратить время на очистку радиаторов);
безопасность (вероятность получения ожога отсутствует);
увеличение полезного пространства в помещении (комната становится более приспособленной к размещению в ней мебели согласно предпочтениям жильцов, хотя раньше все ограничивалось батареями);
в районах с суровыми зимами теплые полы дополнительно утепляют жилище;
долговечность работы.

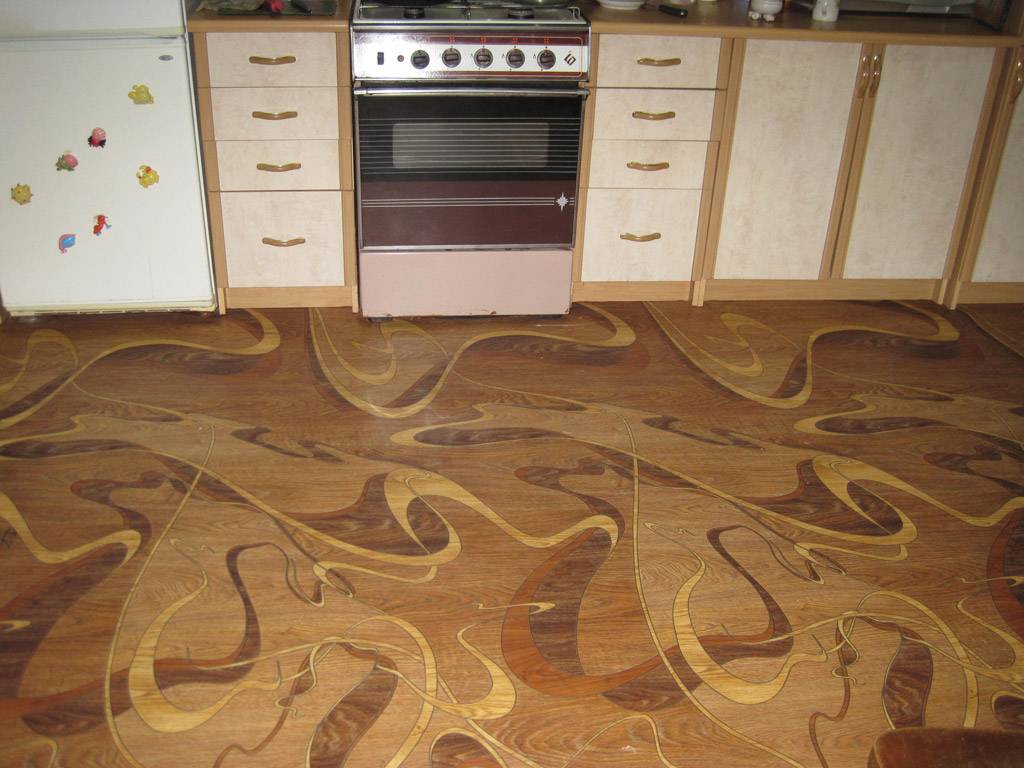

Теплый пол, покрытый линолеумом, полезно использовать в заведомо грязных зонах: на кухне, в прихожей и коридоре. Такое покрытие обеспечит легкий уход за полом с помощью простых моющих средств. В отличие от ламината, которым часто покрывают теплые полы, на линолеуме не будет грязных участков (грязь легко забивается в междосочное пространство). Кроме того, линолеум может использоваться как бюджетный вариант покрытия такого вида пола и в ванной комнате. Он обеспечит защиту системы обогрева от влаги не хуже, чем кафель.

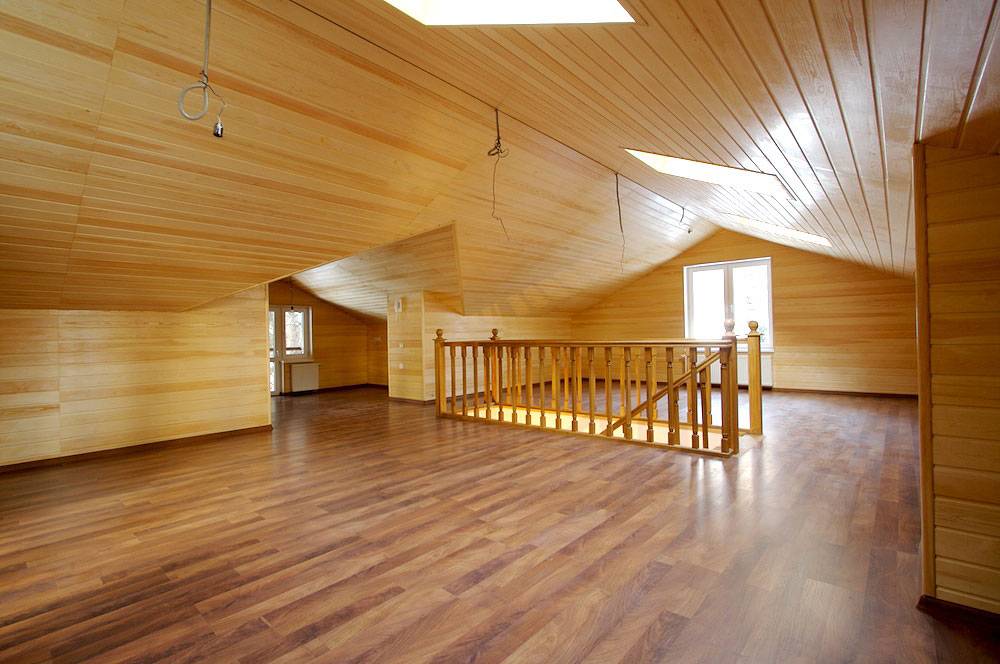

Полезным окажется и использование теплого пола с линолеумным покрытием на мансардах. Если мансарда открытая, то чтобы в межсезонье не замерзнуть, можно включать теплый пол только в момент пребывания на ней, ведь круглосуточная работа тут нецелесообразна. Обогрев не будет в полной мере выполнять свою функцию, а только увеличит ежемесячную оплату электроэнергии. Если у вас есть собака или кот, которые спят на полу, то польза электрообогрева неоспорима.
Для людей, которые не хотели бы тратиться на оснащение всей поверхности обогревом, но создать для своего питомца уют, есть прекрасная идея – оборудовать электро- или водной системой отопления только тот участок пола, который служит кроватью для животного. Локальное расположение уместно в ванной комнате и в кухне вблизи рабочего пространства.
Подготовка основания
Это общий момент, и требования к качеству будут аналогичны, вне зависимости от напольного покрытия. Всего есть два требования – теплоизоляция и гладкость.
Из всего спектра предлагаемых материалов, лучше всего для нашей цели подходят:
- Пробковая подложка;
- Сшитый пенополиэтилен;
- Экструзионный пенополистирол.
Разница между ними в том, что пробковую подложку стелют на полиэтиленовую плёнку, чтобы избежать воздействия остаточной влаги из стяжки. По толщине, лучше всего использовать материал 4 мм.
Но подложку надо укладывать только на идеально ровную и гладкую поверхность. Выравнивать бетонное основание следует быстросохнущей самовыравнивающейся стяжкой. Она набирает прочность по всей толщине в течение 1-2 суток. И что особенно приятно – можно обойтись без маяков. Приготовленная по инструкции смесь, сама выровняется по уровню горизонта. После созревания стяжки, её покрывают грунтовкой.
Деревянные полы требуют другого подхода. С их выравниванием лучше всего справляется влагостойкая фанера, толщиной 18-20 мм. Перед работой, листы следует проолифить с нижней стороны. Листы укладываются встык и прикручиваются саморезами. Между стеной и покрытием остаётся припуск в 1 см. Частота крепежа вдоль края 15-20 см, а по центру 30-40 см. Головки саморезов должны быть чуть утоплены. После закрепления фанеры, вдоль швов проходят шлифмашинкой. Это позволит выровнять мелкие перепады высот. Самой лучшей проверкой надёжности, являются собственные ощущения. Пройдитесь по полу, попрыгайте в разных местах. Если нет ни скрипа, ни вибраций, то основание готово для теплоизоляции.
На подготовленное основание, настилают подложку. Фиксировать её можно двухсторонним скотчем. При этом, скотч должен быть наклеен таким образом, чтобы на одну полосу попадали края смежных отрезов подложки.
ВАЖНО: направление укладки подложки, должно быть перпендикулярно полосам нагревательной плёнки. Особенно внимательно отнеситесь к стыкам между смежными полосами теплоизолятора
НАХЛЁСТ НЕДОПУСТИМ!
Особенно внимательно отнеситесь к стыкам между смежными полосами теплоизолятора. НАХЛЁСТ НЕДОПУСТИМ!
Сверху, отрезы теплоизолятора, проклеивают скотчем вдоль шва.
Какой ИК теплый пол предпочтительнее под линолеум
Производители предлагают два вида ИК систем отопления. Каждый имеет свои достоинства и недостатки и при выборе системы следует сделать, ориентируясь на свои индивидуальные запросы.
| Пленочный пол | Стержневой пол |
|---|---|
| Безопасность и надежность эксплуатации | Безопасность и надежность эксплуатации |
| Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет. | Оба вида работают на использовании ИК излучения, гарантийный срок годности – 15 лет. |
| 1. Не требует предварительных работ при укладке, монтируется на ровную бетонную поверхность методом «сухого монтажа». 2. Нагревается при размещении на утепленном полу мебели. | 1. Укладка в стяжку из бетона или плиточной смеси. 2. Не перегревается при закрытии рабочих участков мебелью и быттехникой. |
| Универсальность | Универсальность |
| Можно применять для утепления пола, стен, потолка и других ровных поверхностей | Применяется только для утепления пола, в том числе и в помещениях с повышенной влажностью. |
| Энергосбережение | Энергосбережение |
| Повышенное энергосбережение по сравнению с альтернативными системами обогрева | Повышенное энергосбережение по сравнению с альтернативными системами обогрева |
| Стоимость | Стоимость |
| Бюджетный вариант. | Высокая стоимость. |
| Терморегуляция | Терморегуляция |
| Необходим терморегулятор. | Самостоятельное понижение температуры на нагретых зонах жилья и понижение около холодных зон – оконных и дверных проемов. |
Выбор теплого пола под линолеум
К данному выбору также нужно подойти ответственно. Всего три типа:
Водяной теплый пол представляет собой систему, состоящую из трубок, где основным источником тепла является вода. Ничего, кроме воды. Данный тип редко применяется в квартирах, потому что там используется чаще всего центральное отопление. Для того чтобы провести обустройство водяных полов, должна иметься стяжка между труб и напольным покрытием. Данное условие не подходит, если помещение имеет низкие потолки. Однако данная конструкция может стать альтернативой центральному отоплению.
Электрический теплый пол, главный компонент таких полов является нагревательный провод. Установка данного элемента также проводится в стяжке из цемента. Электрический пол имеет гораздо проще структуру, чем предыдущий тип обогревательной системы
Также данный тип имеет отличительную особенность, во время обогрева площадь нагревается равномерно – это особенно важно для линолеума. Однако электрический пол может и не подходить для данного напольного покрытия, потому что он нагревается за короткий промежуток времени. Из-за этого линолеум может легко разрушиться
Согласно мнению профессионалов данный материал не подходит для электрических полов
Из-за этого линолеум может легко разрушиться. Согласно мнению профессионалов данный материал не подходит для электрических полов.
Пленочный или инфракрасный теплый пол, в наличии данной конструкции имеется тонкий слой, а также полосы-нагреватели. Как только вы подключите конструкцию к электричеству, она равномерно и не быстро обогревать поверхность. Благодаря этому исключается вероятность деформации изделия при резких перепадах температуры. Максимальная мощность пленочной системы — 400 Вт/м2. Для линолеума подойдет максимальная мощность, которая равняется 150 Вт/м2. Не волнуйтесь, этой мощности хватит, чтобы достичь 30 градусов по Цельсию. Начальные характеристики материала сохраняются.
Давайте отдельно рассмотрим монтаж водяного пола под линолеум.
