Как сделать теплый пол от центрального отопления в квартире

Советы по эксплуатации

Стоит сказать, что тёплый водяной пол — это инертная система отопления. Поэтому, ощутить температурные изменения в помещении можно только по истечению нескольких часов после регулировки.

Специалисты рекомендуют при эксплуатации:

  1. Поддерживать в жилых комнатах температурный уровень поверхности пола в приделах 25 — 30 градусов. В коридоре, ванной и вдоль наружных стен допускается нагрев до 35 градусов.
  2. В раствор добавлять стекловолокна или другой наполнитель — это уменьшит степень усадки бетонной стяжки. С дозировкой можно ознакомиться на упаковке.
  3. Своевременно пополнять жидкостью систему и осуществлять контроль за температурой нагрева.
  4. Выбирать трубы для тёплого пола того же диаметра, что и у системы отопления (в подаче и обратке).
  5. При использовании двухтрубной схемы, делать длину петли пола не больше 50 метров.

Температурный режим нагревательного контура регулируется чаще в ручную. Хотя допускается установка автоматического регулировочного прибора, оснащённого контролёром с программой, который управляет сервоприводом и насосом. Такое устройство способно создавать комфортный микроклимат по заданным показателям самостоятельно.

Принимая решение, подключить тёплый пол к батареи своими руками, специалисты рекомендуют сделать тщательный расчёт. Кроме того, при выборе схемы, нужно учитывать её особенности, а также все рекомендации, которые изложены в данной статье, и тогда вы сможете смонтировать правильно тёплый пол в квартире от батареи.

Процедура монтажа

После того как вы произвели замеры расстояния между точками врезки, определились с выбором и приобрели подходящее оборудование, самое время приступать к монтажу. Впрочем, если этот период выпал на зиму, то придется подождать. Ведь перед тем как подключить новое оборудование, необходимо отключать систему центрального отопления в доме.

Конечно, если вам повезло жить в частном секторе, где вы не зависите от соседей, то можно ненадолго произвести отключение, сделать все работы и включить его обратно. Но в случае с многоквартирным домом для опустошения отопительной системы необходимо вызывать специалистов, которые, конечно, не станут лишать всех жильцов обогрева ради вашего ремонта.

Но если на дворе лето, а отопление давно отключено, дерзайте. Привожу список действий, которые вам необходимо совершить.

  1. Для установки вам понадобятся кое-какие фитинги, которые называются «американка». С их помощью производим соединение полотенцесушителя с одной частью системы отопления. при этом оборудование необходимо располагать параллельно последней. Вторую часть системы подсоединяем к патрубкам, которые отходят от отсекающих кранов. Для того чтобы впоследствии не допустить появления протечек, это место стыка необходимо герметизировать с помощью пакли и специальной пасты.
  2. Затем к патрубкам подсоединяем обогреватель и наносим разметку на стену в тех местах, где должны будут располагаться крепежные элементы.
  3. Временно убираем оборудование, сверлим в отмеченных местах отверстия с помощью перфоратора.
  4. Вешаем полотенцесушитель на предназначенное для него место. В готовые отверстия загоняем пластиковые пробки, на них устанавливаем декоративные колпачки, все это фиксируем с помощью саморезов. При установке оборудования желательно воспользоваться помощью товарища. Чтобы качественно зафиксировать полотенцесушитель, необходимо применить довольно много усилий, поскольку приходится одновременно надевать оборудование на крепежные элементы и состыковывать все разъемы. Лишняя пара рук тут точно не помешает.
  5. Затем закручиваем изделие на фитинг «американка», применяя при этом уплотнитель из резины.
  6. В завершение затягиваем на полотенцесушителе шестригранный винт, тем самым окончательно прикрепляя изделие к стене.

Как и в случае с любым сантехническим оборудованием, в конце установки необходимо протестировать работоспособность системы. Поскольку отопление отключено, равномерность прогрева полотенцесушителя мы пока не сможем проверить, а вот осмотреть систему на наличие или отсутствие протечек вполне реально.

Чтобы провести проверку, сначала откройте нижний вентиль, подождите, когда трубы заполнятся водой, а затем открутите и верхний. Тщательно осмотрите все места стыков. Любое отклонение от сухости должно насторожить, даже небольшая капля. В этом случае необходимо будет переделать соединение более качественным образом.

Теперь вы знаете, друзья, можно ли подключить полотенцесушитель к системе отопления, и как это сделать. Помимо вопросов о процедуре монтажа, многие также интересуются тем, на какой стадии ремонта лучше производить установку или замену данного оборудования. В частности, вопросы касаются укладки плитки: как лучше, отделывать стену до или после монтажа полотенцесушителя?

Скажу так, тут палка о двух концах. Если полотенцесушитель уже установлен, то укладывать плитку на стену за ним — та еще задача. Приходится применять всю свою аккуратность и терпеливость, чтобы разместить отделочный материал ровно и красиво.

С другой стороны, если сначала отделать стену плиткой, то не меньшую аккуратность придется проявить при сверлении. Причем в данном случае ошибка чревата не только потерей качества, но и разрушением кафеля, который может запросто расколоться.

Впрочем, произвести процедуру сверления керамической плитки вполне реально. Просто делать это нужно несколько дольше, чем в обычной ситуации, и очень-очень внимательно. Вам будет нужно сначала слегка оцарапать кафель в местах разметки, удалив в этих точках глазурь, чтобы сверло не соскальзывало.

Затем необходимо взять очень тонкую насадку для дрели и просверлить плитку насквозь. Только потом в дело вступает перфоратор и сверло с диаметром, подходящим для последующей установки креплений в стену.

В общем, все реально, стоит только захотеть. Не сомневаюсь, что вы прекрасно справитесь с работой любого уровня сложности. Успехов вам на этом поприще!

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

  • Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
  • Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
  • Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
  • Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
  • Монтажные работы стали намного проще;
  • Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Как можно сделать

Ниже схематично показана система отопления двухэтажного дома без радиаторов.

Принципиальных отличий в устройстве самого теплого пола от комбинированной системы с батареями нет. Используются все те же комплектующие, так же укладывается напольный «пирог». Количество контуров будет соответствовать числу комнат. Но если площадь помещения большая и и превышается максимальная длина петли, то контур разбивается на два.

При отоплении дома без батарей главным вопросом будет расчет теплопотерь здания, утепления стен и фундамента. Поэтому к выбору теплого пола как единственного источника тепла нужно подходить еще на этапе проектирования дома, когда определяется материал и толщина стен. Уже тогда можно понять, хватит ли теплого пола для отопления дома.

Предыдущая
Теплый полСравни, какое отопление лучше: теплый пол или батареи?
Следующая
Теплый полТехнология заливки стяжки для теплого пола

Подготовительные работы

Система водяного отопления может быть долговечной и чрезвычайно износостойкой, если провести монтаж по всем правилам. Прежде всего, необходимо подготовить поверхность к проведению контура.

  • Необходимо своими руками освободить пол от напольного покрытия, если оно имеется. Черновой пол должен быть «обнажен».
  • Система водяного пола может быть установлена лишь на ровную поверхность. При наличии трещин или иных изъянов на поверхности – необходимо их ликвидировать с помощью цемента. Наличие перекосов можно увидеть с помощью уровня.
  • Если неровности несущественные, то будет достаточно засыпать периметр ровным слоем песка. Некоторые специалисты рекомендуют использовать кварцевый песок. Поскольку это дополнительная теплоизоляция слоя.
  • Использование демпферной ленты – неотъемлемый этап работ. Ее приклеивают к стене по всему периметру комнаты, а также на стыке контуров. Данный материал поглощает вибрации и осуществляет дополнительную теплоизоляцию. Процесс быстрого нагрева и остывания, благодаря демпферу, не будет сулить разрушение стяжки. Для удобства и быстроты проведения этой процедуры рекомендуется приобретать рулоны с клеящейся стороной. На бетон лента крепится с помощью дюбель-гвоздей.

Подготовительные работы для водяного пола на этом завершены, далее необходимо подумать о монтаже теплоизоляции своими руками.

Отличие «пирога» водяного пола в квартире

«Пирог» гидропола в квартире, такой же, как в и частном доме, разница только в толщине, так как нельзя превышать уровень нагрузки на перекрытия.

Конструкция тёплого пола в доме, где слой утеплителя на первом этаже составляет 100 мм, отличается от квартирного меньшей толщиной теплоизоляционного материала, достаточно 20 — 50 мм — зависит это от этажа, количества наружных стен и состояния дома.

Если жильё вторичное, то чаще возникает проблема с дверными проёмами — они имеют определённую высоту. Увеличение «пирога» пола приведёт к уменьшению высоты проёма. На первичном рынке жилья можно купить квартиру без перегородок, и производить свою планировку.

Водяное отопление

Тепловой контур в бетонной стяжке расположен между напольной поверхностью и плитой перекрытия с утепляющим листом. Тепло от горячей воды идет не по привычной батарее, а практически под ногами жильцов.

Фото 1. Монтаж водяного теплого пола: по всему периметру помещения выкладываются трубы, которые подключаются к источнику отопления.

Контур подключается к газовому котлу или центральному отоплению. Предпочтительнее первый вариант, так как качество горячей воды в центральном водопроводе напрямую зависит от плановых отключений, сезона и перепадов температур. Газовый котел поставляет равномерное тепло по всей поверхности.

Плюсы и минусы

В качестве достоинств теплого пола следует отметить:

равномерное распределение тепла по всему помещению; воздух поднимается; трубопровод скрыт от глаз, не нарушает эстетику комнаты; более высокое качество по сравнению с другими обогревающими устройствами; низкое энергопотребление (это важно для домов, оборудованных счетчиком); охлаждение жилища в жару; небольшие затраты. Но и у этой системы есть особенности, многими расцениваемые как минусы

Главный из них — давление в общем водопроводе почти гарантированно понизится. Струя воды станет слишком тонкой, причем не только в бытовых ситуациях, но и в случае подсоединения шланга к трубе для тушения пожара. Уже по этому пункту недовольство соседей гарантировано

Но и у этой системы есть особенности, многими расцениваемые как минусы. Главный из них — давление в общем водопроводе почти гарантированно понизится. Струя воды станет слишком тонкой, причем не только в бытовых ситуациях, но и в случае подсоединения шланга к трубе для тушения пожара. Уже по этому пункту недовольство соседей гарантировано.

Из-за таких новшеств другие квартиры оказываются обделены теплом. Особенно этот контраст ощущается в домах, где несколько жителей уже сделали себе такие теплые полы.

Для установки в квартире подобного типа отопления требуется разрешение от надзорных органов.

Заказывается проект в строительной компании и представляется для одобрения в Жилищный департамент.

Перепланировка не должна нарушать функционирование коммуникаций многоквартирного дома (Постановление Госстроя № 170 от 27 сентября 2003 года, Правила и нормы эксплуатации жилищного фонда, п. 1.7.2.).

Внимание! О том, можно ли в вашем доме сделать теплый водяной пол, узнавайте в управляющей компании. Далеко не во всех зданиях предусмотрена такая возможность

Если же вы решились на установку конструкции теплого пола, то лучше обратиться к строительной фирме. Специалисты проведут работу «под ключ»: оценят ситуацию и подготовят проект с учетом особенностей вашей квартиры. Маловероятно, что кустарный расчет получит одобрение.

Теплый пол от полотенцесушителя

Многие владельцы квартир считают возможным подключение водяного теплого пола к полотенцесушителю. На первый взгляд, это удобный и практичный способ подачи теплоносителя в систему теплого пола.

Можно установить управление поблизости от полотенцесушителя и не выводить его в комнату. Кроме того, присоединиться к полотенечнику проще всего — прямая и обратная линии расположены рядом друг с другом и не требуют сборки сложных трубопроводов питания.

Возможность подключения теплого пола обусловлена способом питания полотенцесушителя.

ИХ несколько:

Мнение эксперта
Кокляев Владимир Степанович
Опытный сантехник с 12 летним стажем

Поскольку в любом водяном отопительном приборе нужна циркуляция теплоносителя, наиболее эффективным вариантом станет подключение к системе рециркуляции ГВС.

С ЦО полотенцесушители подключают редко из-за сезонного режима работы. Забор воды из магистрали не обеспечит циркуляцию — теплоноситель придется попросту сбрасывать в канализацию, что грозит серьезными штрафами и судебными исками.

Нормативы и ограничения

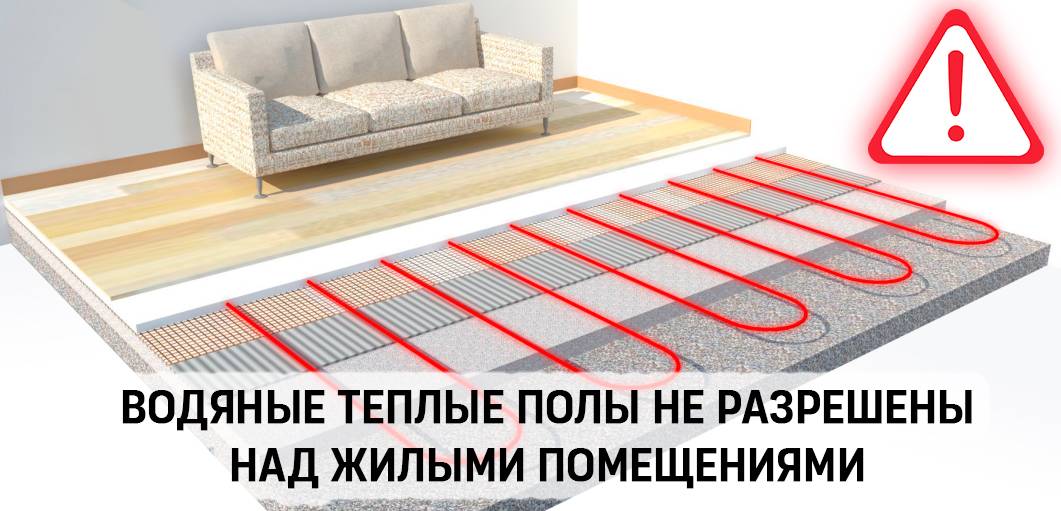

Однако, на практике все оказывается гораздо сложнее. Действующими нормативами строго запрещено использование полотенцесушителя в качестве источника теплоносителя для теплого пола. Мало того, сам монтаж водяных систем допускается только во влажных помещениях — в ванной, туалете или кухне. Над жилыми помещениями создание водяного теплого пола не допускается.

Исключением является нижний этаж многоквартирного дома, но и здесь возможны разные варианты. Нередко под первым этажом находится эксплуатируемый подвал, в котором размещены мастерские или другие служебные помещения. В таких случаях водяной теплый пол можно создавать только на общих основаниях.

Эти ограничения вполне объяснимы. Установка дополнительных приборов в существующую систему считается самовольной перепланировкой. Использование полотенцесушителя в качестве источника теплоносителя существенно изменяет расчетный режим подачи тепловой энергии. Температура жидкости снижается, что сказывается на качестве услуг, которые получают другие абоненты.

Кроме того, принято считать, что подключение дополнительных приборов снижает давление в системе.

Это ограничение является более значимой проблемой, чем возможность изменить режим обогрева. Там возможны варианты обхода запретов с помощью установки теплообменника. Гораздо сложнее (если это вообще возможно) получить разрешение на установку водяного теплого пола в жилых комнатах.

Поэтому, основная область применения водяных систем теплого пола — частные дома, где можно свободнее распределять коммуникации (исключая газовые или другие опасные системы). Кроме того, в частных домах обычно используется автономная система обогрева, что делает водяной теплый пол наиболее эффективным и экономным способом обогрева.

Однако, системы теплого пола достаточно часто встречаются и в квартирах МКД. Конечно, для жилых комнат их не используют, но, для создания комфортного микроклимата в ванных или туалетах это вполне удачное решение. При этом, многие владельцы устанавливают подобные системы на свой страх и риск, нигде их не регистрируя и не оформляя никаких разрешений. Это может стать причиной штрафов и даже судебного преследования, но такие угрозы останавливают далеко не всех.

Схема, которая допускается для использования теплого пола

Что касается вышеупомянутых схем, то далеко не во всех случаях их возможно реализовать. Что касается этой схемы, то ее использование разрешено в любом случае, главное, точно придерживаться ее конструкции. Стоит заметить, что это будет самой дорогостоящей схемой. Более того, такое отопление в квартире станет основным, без использования радиаторов.

Так, к стояку необходимо подключить смесительный узел. В нем обязательно должен быть регулятор расхода или балансирующий клапан. Первый вариант будет лучшим. Он будет контролировать расход энергии теплового потока. Также дополнительно устанавливается автоклапан, который будет стабилизировать перепад и расход рабочего давления. Если выполнить правильное подключение, то такой обогрев будет давать достаточное тепло, чтобы быть основным в квартире.

Итак, как мы узнали, создать теплый пол от центрального отопления возможно. Главное условие, это контролировать нормированный расход воды в напольном отоплении. В результате никакого дисбаланса в стояке отопления не будет. Ваши соседи даже не догадаются что у вас используется система напольного обогрева.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

  • Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината. Деревянная система водяного теплого пола
  • Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Трудности, которые могут возникнуть при монтаже

Монтируя гидропол в квартире, вы можете столкнуться с рядом проблем:

  1. Вода в батареях имеет большой градус нагрева (90), это не подходит для полового трубопровода. Для тёплых полов допустимый температурный максимум — 50 градусов. Превышение приведёт к повреждению системы и финишного покрытия.
  2. Запрещена установка водяных полов без специального разрешающего документа в многоквартирниках. В противном случае на вас будет наложен штраф.
  3. Подключение отопительной системы производится через элеватор, а тёплого пола — только с использованием медных трубок, цена которых высокая. Кроме того, для работы с ними требуется специальное оборудование и помощь профессиональных мастеров, это также стоит достаточно дорого.
  4. В старых домах, уложить тёплый пол проблематично, так как раньше в квартирах устанавливалась однотрубная система отопления. При подключении ТП к такой конструкции, батареи у соседей будут холодные, поэтому вам не удастся получить разрешение на установку гидрополов.

Поэтому, решив обустроить водяные тёплые полы в квартире, необходимо всё тщательно рассчитать, подготовить проектную документацию и получить разрешение.

Процесс установки водяного теплого пола

Первым этапом в решении задачи, как сделать теплые полы от водяного отопления, является составление проекта. Необходимо нарисовать план помещения с указанием размеров отдельных комнат и расположения стояков. Около стояка, к которому будет выполняться подключение, следует поместить коллекторный узел. С одной стороны к этому устройству подключается центральное отопление, а с другой – трубы системы «теплый пол». В коллекторном узле имеется датчик температуры, который позволяет контролировать нагревание теплоносителя. Также в устройстве может быть вентиль или клапан, с помощью которого устанавливается определенная температура для каждого контура.

Система водяного теплого пола требует обязательного смешивания горячей воды подающей трубы с холодной из обратного трубопровода. Это происходит в коллекторном узле, который дополнительно называют смесительным узлом. Объясняется это тем, что иногда на подаче может быть достаточно высокая температура, при которой находиться на полу не совсем комфортно. Прибор в смесительном узле, контролирующий температуру теплоносителя, дает сигнал о необходимости добавления холодной воды.

Для безупречной и эффективной работы системы водяного теплого пола необходим монтаж циркуляционного насоса. Он предназначен для обеспечения определенной скорости воды по контуру теплого пола.

Следующим шагом будет выбор типа труб для водяной системы теплого пола. Для этой цели используются трубы из металлопластика или сшитого полиэтилена. Однако последнее время отмечается популярность гофрированных нержавеющих труб. Этот материал характеризуется гибкостью, надежностью и сравнительно низкой стоимостью, ниже, чем цена металлопластиковых изделий. Кроме того трубы имеют долгий эксплуатационный срок и пока не имеют подделок. Единственным недостатком гофрированной трубы можно назвать высокое сопротивление потоку теплоносителя из-за ребристой поверхности.

Также важно определиться со способом укладки труб водяного контура. Популярными считаются два метода: «улитка» и «змейка». Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны

Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны.

Диаметр труб для водяного теплого пола и их длина имеют не меньшее значение. В большинстве случаев используется труба сечением 16 мм, что касается протяженности контура, то здесь за основу берется норматив 4-5 метров для обогрева одного квадрата площади.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Особенности подключение теплого пола без смесительного узла

Часто возникающая оплошность при установке системы с отсутствием смесительного узла – это монтаж на очень крупные размеры помещения.

Основные требования при установке:

  1. Стены в помещении должны быть утеплены (снаружи или внутри);
  2. На полу должна быть проложена теплоизоляция;
  3. Качественные стеклопакеты;
  4. Монтаж пола вблизи от системы обогрева;
  5. Площадь комнаты не больше 25 м2.

Недостатки системы без коллектора:

Большие потери тепла на пути от нагревательного прибора и самом агрегате трубопровода. Соответственно необходимо сберечь тепло на поверхности пола.

Необходим грамотный расчет длины контура и схемы, для того чтобы обратный показатель температуры не был слишком заниженным. В противном случае при теплообмене котла образуется много конденсата, который может быстро вывести устройство из строя.

Монтаж конденсатного котла с высоким КПД помогает при холодной «обратке», на прибор не влияет низкая температура при нагреве.

Способы сборки

Элементарный принцип сборки – это присоединить конструкцию теплых полов к центральному отоплению. Минусом такой системы является риск поломок трубопровода теплого пола из-за подачи высокой температуры воды в радиаторах.

Самостоятельно сооруженная конструкция, которая подключена к центральной точке отопления, может быть оштрафована и демонтирована органами надзора при обнаружении.

Два лучших способа для укладки труб без смесительного узла:

  • змейка помогает распределять районы нагрева (обойти мебель либо сантехнику);
  • улитка способствует равномерному нагреву площади пола.

Оба способа должны быть сконструированы из двойной системы трубопровода – для подачи и возвращения воды.

После того как трубопровод проложен его подключают к котлу. Насос нужной мощности обеспечит скорость движения элемента нагрева по трубопроводу.

Модели насосов бывают ручного и автоматического управления. Прибор ставится на подающую часть трубы. При отсутствии в системе коллектора насос размещается под котлом.

Соединительную конструкцию завершает клапан, который следует установить между трубой и насосом.

Лучше приобрести котел в комплекте с насосом

Отличия конструкций радиаторного отопления и водяного теплого пола

  1. Радиаторному отоплению характерны высокие температуры теплоносителя, температура подачи примерно равна 70 градусам, а обратная отдача 50 °С. Особенности монтажа – насос устанавливается не на подающую сторону, что бы исключить вероятность перегрева.
  2. Температура пола при обогреве должна быть не больше 26-30 °С, комфортная температура для щадящей работы насоса составляет 40 °С.
  3. Циркуляционная скорость радиаторного отопления не велика, из-за перепада температуры вполне будет достаточно установить котел со встроенным в него насосом.
  4. Тонкие пластиковые трубы являются радиатором теплого водяного пола. Длина труб может достигать более ста метров в одной монтажной системе. Соответственно и насосное устройство должно быть мощным, чтобы проталкивать воду через трубопровод.

Система с трехходовым клапаном

Сборка термостатического клапана (трехходового) производится на трубы подачи тепла, к противоположному потоку присоединяется перемычка.

Данный прибор регулирует температуру подачи тепла, которая подводится к насосу. Клапан функционирует как смеситель с термочувствительным элементом.

Преимущества клапана — это защита системы от слишком высоких температур (перегрева) и при необходимости во время поломки автоматически перекроет подачу теплоносителя и обратного потока. Благодаря этому клапан берет на себя часть работы смесительного узла.

Выбираем насос

Можно ли обойтись без смесительного узла? Можно, но без насоса вряд ли. Циркуляционная станция увеличит давление и равномерно прогреет воду, не будет делать избыточное давление, и протолкнет воду с требуемой скоростью.

Перед выбором насоса нужно определиться с фирмой, моделью, материалом из которого он состоит.

Для эксплуатации в бытовых условиях рекомендуется использовать два вида оборудования:

  1. Насос с мокрым ротором. Данная техника не имеет большую мощность, но может обеспечить работу пола с подогревом, площадь которого равна 350-400 м2. Ротор носит «мокрое» название из-за расположенного колесика в теплоносителе, охлаждение и смазка проходит при его использовании. Прибор пользуется популярностью благодаря тихой работе, надежности и экономной потребности электроэнергии.
  2. Модель с сухим ротором – достаточно мощный прибор, в котором ротор расположен в непроницаемой ёмкости. Данный тип техники используют для обустройства фонтанов в частных домах или парковых зонах. Модель нуждается в периодическом техническом обслуживании.

Как узаконить водяные теплые полы в многоквартирном доме?

Жуковский 289 стоимость вопросавопрос решён Свернуть Консультация юриста онлайн Ответ на сайте в течение 15 минут Ответы юристов (2) получен гонорар 56% 8,1 Рейтинг Правовед.ru 5117 ответов 2521 отзыв эксперт Общаться в чате Бесплатная оценка вашей ситуации Юрист, г.

Сыктывкар Бесплатная оценка вашей ситуации

  1. эксперт
  2. 8,1рейтинг

Здравствуйте, Владимир!Первый же вопрос, который возникает: вертикальная или горизонтальная у Вас в доме разводка системы отопления? Судя по тому, что Вы написали, что системы отопления у Вас в квартире не было, то я только могу предположить что разводка горизонтальная, теплопотребляющие установки в квартирах имеют отключающие устройства, а значит не являются общим имуществом собственников помещений в доме.

В этой связи установленный вами теплообменник с переходом на теплые полы просто выполняет функции радиатора, и при этом никак не затрагивается общее имущество.
