Терморегулятор для водяного теплого пола: разновидности, принцип работы, рекомендации по эксплуатации

Оптимальные температурные параметры

Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:

• прогрев пола до 28 градусов;
• при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
• если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.

Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.

Терморегулятор для теплого пола для лоджии

Обустройством теплого пола при помощи нагревающих матов и кабелей на лоджии занимаются в двух случаях: для создания комфортной температуры или для обогрева зимой. Управляют степенью нагрева с помощью терморегуляторов. Правильный выбор последних позволит эффективно и экономично эксплуатировать систему отопления.

Изготовители отопительных систем предлагают в комплекте своё регулирующее оборудование. Такие модели имеют простую конструкцию, минимальное число функций и небольшую стоимость. Но они пригодны для монтажа на лоджии. Если владельцу квартиры они не подходят, необходимо выбрать другой, учитывая его конструкционные и эксплуатационные характеристики. Критерии подбора терморегулятора:

1. Коммутируемая нагрузка. Если регулирующее оборудование используют для электрического тёплого пола, выбирают модели, способные выдержать нагрузку в 16 А. Этой величины силы тока вполне хватит для обогрева лоджии, но, в любом случае, модель необходимо выбирать с запасом в 30% от рассчитанной нагрузки.
2. Тип управления. Для системы, монтируемой на лоджии, выбирают механические или электромеханические регуляторы. Они позволяют контролировать температуру в помещении в ручном режиме. Более сложные регуляторы с электронным программированием на лоджиях используют редко, но у них более широкие возможности для минимизации энергозатрат.
3. Способ монтажа. Различают модели для встроенного (в технологические коробки, как розетки или выключатели освещения) или накладного исполнения. Последние можно разместить на стене в комнате или вне помещения.
4. Тип датчика температуры. Возможно подключение внешнего или встроенного сенсора. В первом случае датчик NTC контролирует температуру воздуха в помещении. Встроенный элемент заделывается в стяжку или укладывается между витками греющего кабеля. Такой датчик контролирует непосредственно температуру пола.

При подборе регулятора для управления работой ТП можно также обратить внимание на дополнительные функции: блокировку и возможность функционирования в режиме частичной мощности. В первом случае исключается несанкционированный доступ к настройкам

Посторонний человек или ребёнок не смогут изменить заданные температурные параметры.

В режим работы с неполной нагрузкой оборудование переходит при выходе из строя датчика температуры. До его замены в терморегуляторе можно задать временные промежутки включения/отключения в часовом цикле. Опция позволяет поддерживать комфортную температуру на лоджии, точно зная, сколько часов в сутки работает ТП, а также даёт возможность подсчитать расходы на отопление в аварийном режиме.

Списки лучших

Кроме тех приборов что попали в наш рейтинг хотелось бы дать небольшое описание еще четырем моделям, по одной в каждой из следующих категорий:

• для электрических котлов;
• для инфракрасных обогревателей;
• для теплых полов;
• для конвекторов.

Для электрических котлов

Teplolux MCS 350 WiFi имеет сенсорное управление на большом дисплее, особенностью аппарата является возможность управления прибором через беспроводную сеть Wi-Fi, причем одним приложением могут управляться сразу до 32 таких регуляторов. Программируется недельная настройка по дням, ведется статистика энергопотребления, а сенсорная клавиатура автоматически блокируется в случае бездействия.

Температура окружающей среды	5 — 50°С
Гарантия	5 лет
Нагрузка	3500 Вт
Размер	90x90x41 мм
Подключение	проводной
Энергопитание	220 V

Стоимость: 6912 рублей.

Для инфракрасных обогревателей

Grand Meyer PST-2 термостат из огнеупорного пластика с большим информативным дисплеем и кнопочным управлением, с помощью которого выбирается три варианта недельных настроек: 5+2, 6+1 и 7 дней, а внутри дня настраивается аж до 6 режимов. Оснащен функцией блокировки от случайных нажатий, а в случае отключения электроэнергии запоминает установленные настройки.

Нагрузка	3600 Вт
Диапазон	5 — 80°С
Размеры	86x86x39 мм
Питание	220 V

Средняя стоимость: 2000 рублей.

Для теплых полов

OKE-20 предназначен для управления напольными системами обогрева на основе двух датчиков пола и воздуха, но совместная их работа исключена, показания снимаются только с одного, выбранного вами. Возможно осуществлять контроль над прибором дистанционным способом посредством сети Wi-Fi через интернет из любой точки мира. Предусмотрена функция сбора статистики о расходе электроэнергии.

Энергопотребление	220 V
Температуры	5 — 45°С
Максимальная нагрузка	3500 Вт
Габариты	80х80х42 мм

Примерная цена: 5787 рублей.

Для конвекторов

Torneo RZ простой и надежный в использовании термостат, за что его и полюбили пользователи. Он подходит для подключения к инфракрасным нагревателям и к охлаждающим приборам, так как имеет режим охлаждения. Ради удобства и безопасности в функциях прибора предусмотрена защита от детей в виде блокировки кнопок и отложенный старт, представляющий собой таймер с установкой интервала времени до включения.

Мощность нагрузки	3000 Вт
Шкала температур	0 — 30°С
Габариты	124х57х83 мм

Приблизительная стоимость: 1900 рублей.

Критерии выбора

Что важно знать при выборе терморегулятора для теплого пола

При покупке терморегулятора необходимо знать определенные нюансы. Это позволит заплатить только за необходимые функции, а также обеспечить долговечность работы греющей системы и самого прибора.

При подборе можно ориентироваться на следующие параметры:

1. Для установки в маленьких помещениях целесообразно выбирать недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
2. Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
3. Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении и продлит срок службы устройства.
4. Для домов с деревянной отделкой подходят только накладные коробки терморегуляторов.
5. При выборе типа устройства следует исходить из своих предпочтений, конструктивных особенностей помещений и финансовых возможностей.

Для соответствия с напольным покрытием нужно учесть еще 2 параметра:

• Способ установки: поверхностный или встроенный.
• Тип блока питания: для водяного пола, хватит прибора до 3 Амп, для электрического — 16 Амп.

Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-45С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

• модели, оснащенные индикаторами температуры воздуха;
• модели, оборудованные датчиками температуры нагрева водяного пола;
• устройства, имеющие на вооружении два датчика.

Особенности монтажа

При установке терморегулятора необходимо учитывать несколько факторов, влияющих на работу устройства:

Устанавливается оно не в любом месте, важно учесть циркуляцию воздуха внутри помещения. Обычно у пола преобладает прохладный воздух, так как тепло поднимается, поэтому рекомендуют устанавливать приборы не ниже 80 см от уровня пола

Это не касается аппаратов для теплого пола.
При монтаже обязательно отключить электроэнергию, а в случае регуляторов на радиаторы отопления — воду.
Исключить из вариантов установки места, на которые попадают прямые лучи солнца.
Не устанавливать близко к нагревательному и охлаждающему оборудованию.

Виды терморегуляторов по по исполнению.

1. В корпусе.
2. Для установочной коробки.
3. Без нормального корпуса.
4. В виде розетки.

1. В корпусе для настенного монтажа.

2. Для встраивания в обычную установочную коробку.

3. Без нормального корпуса.

Первое и второе исполнение можно нормально использовать в комнате.

Третий тип исполнения невозможно нормально установить в жилом помещении без дополнительных затрат, только в гараже или курятнике.

Такие терморегуляторы подробно рассмотрены в этом обзоре терморегуляторов.

4. В виде розетки.

Терморегулятор выглядит как тройник, но с одной розеткой.

Возможно три варианта работы терморегулятора:

В одном корпусе и коммутационное устройство и органы управления.

Розетка не содержит органов управления и управляется по радиоканалу выносным терморегулятором.

В одном корпусе коммутационное устройство и органы управления с возможностью настройки по Wi-Fi.

Wireless WiFi Thermostat RF Plug Remote Control Smart Home	Nashone LCD Digital Programmable RC Wireles Thermostat for underfloor heating
Pymeter Digital Thermostat PID Temperature Controller	Nashone Thermostat Temperature Controller

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

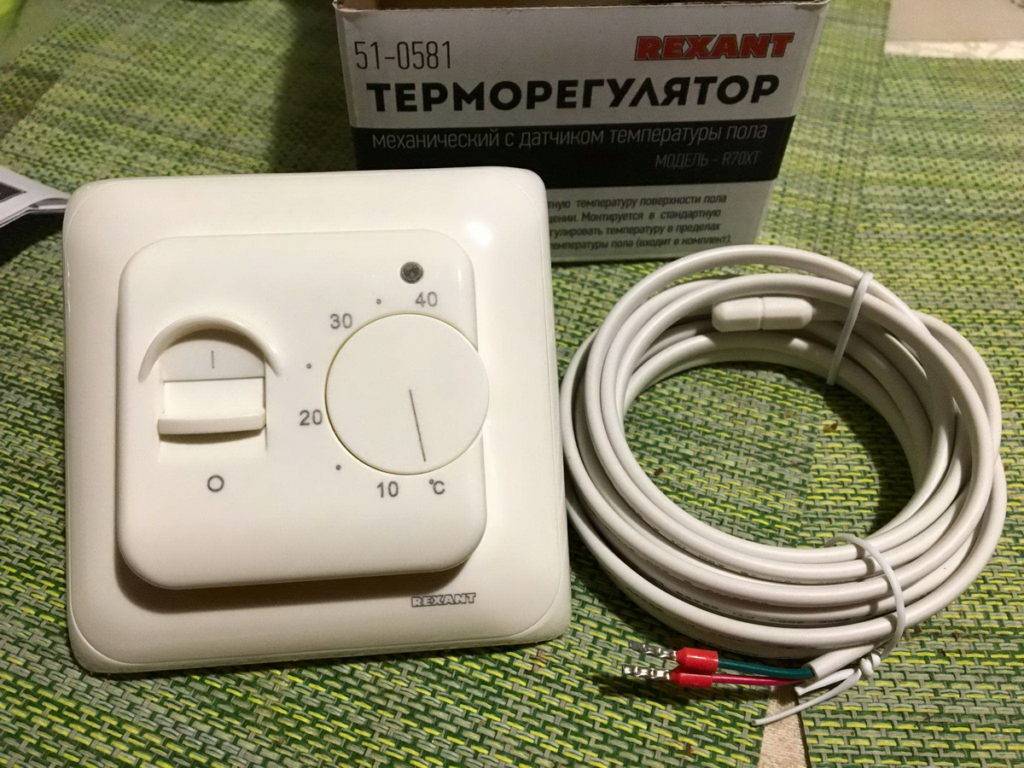

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

• специальных сервомеханизмов, управляемых посредством радиосигналов;
• радиотермостата — переносного устройства, которое отслеживает состояние датчиков;

• радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы.

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Схема подключения терморегулятора теплого пола самостоятельная установка

Подключение теплого пола к терморегулятору, несмотря на его, возможно, сложную конструкцию, осуществляется достаточно просто – намного сложнее изготовить для него посадочное отверстие и подвести все необходимые провода, которых не так уж и мало. Для начала разберемся с ними – в установленный подрозетник их придется провести три пары.

• Первая пара – это подача электроэнергии, которая подводится от распределительного щитка и в обязательном порядке защищается автоматическим выключателем.
• Вторая пара – это подача питания от терморегулятора на нагревательные элементы. Как правило, эти провода уже идут в комплекте с теплым полом, и вам останется только проложить их в нужное место.
• Третья пара – это датчик температуры, который подает на терморегулятор сигналы, характеризующие степень нагрева пола.

  Схема подключения терморегулятора теплого пола

Именно эти три пары вам придется подключить к терморегулятору. Совсем забыл, в некоторых очень сложных моделях этих устройств возможно использование не одного температурного датчика, а двух. Второй следит за температурой окружающего воздуха, и он используется только в том случае, когда теплые полы применяются в качестве основного отопления для дома.

Теперь поговорим о самом монтаже терморегулятора теплого пола. Он выполняется легко, особенно если все провода проложены и подрозетник установлен. По сути, вам нужно будет только правильно, согласно предоставленной производителем схеме, подсоединить к соответствующим клеммам провода. Если умеете читать электрические принципиальные схемы, то разобраться с вопросом, как подключить терморегулятор теплого пола, не составит никакого труда.

Схема монтажа терморегулятора теплого пола

Что еще нужно знать о подключении терморегулятора, так это о правильной подводке проводов питания. От этого в полной мере зависит безопасность эксплуатации теплого пола. Как и все мощные потребители электроэнергии, энергоснабжающий провод должен оборудоваться некоторой защитой в виде автоматического выключателя. Кроме того, важную роль в процессе безопасной работы устройства играет – питающий теплые воды провод должен иметь три жилы, одна из которых обеспечивает надежное заземление. Категорически запрещено выполнять повторное заземление или, как его еще называют, зануление – в случае пробоя провода могут произойти серьезные неприятности.

В заключение несколько советов по выбору терморегулятора. Во-первых, если в семье имеются дети, то лучше отдать предпочтение механическому устройству – если ребенок поломает терморегулятор, то, по крайней мере, прибор будет не жалко. Кроме того, существуют такие модели, которые позволяют отключать поворотный механизм – он будет просто вращаться, а температуру регулировать не будет. Как вариант, можно просмотреть устанавливаемые в электрический щиток терморегуляторы. Во-вторых, если вы все же решите приобрести программируемый терморегулятор для теплого пола, то позаботьтесь установить его в недоступном для детей месте. Что же касается качества этих устройств, то здесь ошибиться невозможно, особенно если вы будете приобретать его в надежной компании. Они все изготавливаются по одному принципу.

Классификация терморегуляторов

Регуляторы, используемые в отоплении, могут быть:

1. электронными;
2. механическими;
3. электромеханическими.

У каждого варианта есть свои сильные и слабые стороны, рассмотрим их более детально.

Электронные приборы

В таком случае регулятор состоит из трех основных частей:

1. термодатчика;
2. микропроцессора;
3. ключа.

Термодатчик необходим для измерения температуры воздуха, процессор получает и преобразует сигнал, а ключ создает коммуникацию контроля. К преимуществам электронных моделей можно отнести:

1. высокую точность;
2. простоту настроек и управления системами отопления.

Они используются не только для контроля системы отопления или регулировки работы кондиционеров, но и в другом оборудовании, предназначенном для создания комфортного микроклимата. Что характерно, их можно даже вмонтировать в систему «умного дома»

Механические приборы

Регулятор температуры отопления подобного вида состоит из:

1. термической головки;
2. клапана.

Обе детали слаженно функционируют, посторонняя энергия при этом не используется. В свою очередь, головка включает в себя:

1. привод;
2. газовый либо жидкостный элемент;
3. и, наконец, регулятор.

Схема его работы предельно проста: посредством ручного управления небольшое колесо с температурой выставляют на требуемый уровень. Характерно, что вместо такого колесика может быть использована и клавиша выключения/включения, но в любом случае управление приборов осуществляется вручную.

Приборы электромеханического типа

Они по праву считаются наиболее простыми регуляторами температуры. Их основной конструктивный элемент – реле – может быть нескольких типов, но в отоплении применяется тот из них, в котором при нагревании происходит расширение некоторых элементов.

Может использоваться в водонагревателях и масляных радиаторах, в которых реле имеет форму цилиндра, наполненного чувствительным веществом. Сама трубка размещается в небольшой емкости с нагревающейся водой.

Хотите узнать какой радиатор отопления лучше ?

Ранее мы сравнивали различные виды радиаторов отопления между собой, что из этого получилось

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.

К основным правилам можно отнести следующие:

• до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
• не проводите запуск устройства, которое находится в разобранном состоянии;
• эксплуатация регулятора подразумевает температурный режим от -5 до 40 оС;
• проводите своевременную очистку термостата от пыли;
• очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
• ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
• следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

Помогла вам статья?

ДаНет

Критерии выбора терморегуляторов

В первую очередь учитываются:

• надежность;
• простота монтажа и эксплуатации;
• стоимость терморегулятора.
• Возможность программного и дистанционного управления.

По простоте и надежности в большей степени соответствуют механические модели

Их практически невозможно сломать по неосторожности, цены доступные. Их рекомендуют устанавливать тем, у кого малолетние дети

Если нет ограничений с финансовой точки зрения, рекомендуется покупать программируемые терморегуляторы. Правильно выбранный запрограммированный режим позволит сэкономить значительные средства. Цены таких регуляторов могут составлять более 500$.

Самыми дорогими считаются терморегуляторы с дистанционным управлением по радиоканалу или системе GSM. Это очень удобно, можно управлять температурой теплого пола практически из любой точки планеты, где есть интернет и зона покрытия операторов сотовой связи. Такие системы надо устанавливать на объектах, где в этом есть крайняя необходимость.

В труднодоступных, редко посещаемых местах, дачах, складских помещениях с целью сохранения товаров, мебели, общего интерьера и конструкций здания от резких перепадов температур.

Терморегуляторы с дистанционным управлением очень эффективны для организаций, которые имеют на своем балансе большие здания. Многочисленные помещения с отдельными контурами трудно контролировать, приборы дистанционного управления упрощают эту задачу. Один оператор на дисплее монитора может контролировать температуру теплых полов в нескольких объектах и при необходимости корректировать параметры.

Как регулируется температура водяных полов

Без понимания устройства водяного пола понять назначение и принцип работы такого регулятора сложно.

Для нагрева напольного покрытия под ним равномерно укладываются трубы, по которым циркулирует теплоноситель. Концы каждой трубы подсоединяются к входу и выходу отопительного коллектора. При наличии радиаторов отопления они подключены туда же.

В помещении может быть один или два контура для нагрева пола. Каждый из них на входе или выходе снабжен вентилем. С помощью него можно изменять количество прохождения по трубе теплоносителя в единицу времени, тем самым регулируя температуру пола.

Горячая вода по трубам движется за счет напора, создаваемого циркуляционным насосом. Манипулируя общим магистральным вентилем можно также регулировать температуру, но это приведет к ее изменению во всех контурах одновременно. Поскольку не все они работают в одинаковых условиях, то такой метод не применяется на практике.
