Укладка керамогранита на теплый пол

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.0.050.10.150.20.250.30.35
ТрубаPex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытиеПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Затирка швов

Для затирки используется специальная смесь. Для пола рекомендуется приобретать влагостойкую затирку. Приготовленной смесью равномерно заполняете все швы. Не оставляйте наплывов на лицевой стороне облицовки.

После высыхания ее будет сложно отмыть. По прошествии 30 минут поверхность моется влажной тряпкой и холодной водой. На полу не должно быть разводов и других загрязнений.

На этом кладку плитки на теплый пол можно считать завершенным. Такое покрытие:

  1. отлично переносит многочисленные циклы уборки;
  2. при контакте с химическими средствами не изменяет цвет;
  3. соответствует установленным нормами правилам гигиены;
  4. равномерно распределяет тепловую энергию теплого пола по всей площади.

Когда облицовка высохла можно включать теплый пол. Период высыхания клеящей смеси можно определить по инструкции на мешке от производителя.

Куда и зачем класть теплый пол

Для многих, кто проходит непростую стадию ремонта в квартире, остро встает вопрос: класть ли дома электрический теплый пол и если да, то в каких помещениях?

Ответ на этот вопрос зависит от многих факторов, и прежде всего, от типа напольного покрытия. Нужно определиться, можно ли класть теплый пол под плитку, ламинат, керамогранит или даже под паркетную доску.

Второй немаловажный пункт – бюджет, на который вы рассчитываете.

Причем, важны не только цена на теплый пол, но и последующие затраты на электроэнергию.

Будет ли покупка выгодной и во сколько вам обойдется его использование?

И, в конце концов, долговечность. Ведь укладка кабеля – дело непростое, поэтому имеет смысл делать ремонт качественно – так, чтобы хватило минимум лет на 10-15.

Чтобы ответить на все эти вопросы, необходимо тщательно изучить ассортимент продукции, отзывы о полах с подогревом на строительных форумах; узнать у знакомых, есть ли теплый пол у них в квартире и довольны ли они своим выбором.

Мы дадим вам несколько ответов на самые важные вопросы о теплом поле.

Прежде всего, отметим, что для городской квартиры это самый приемлемый вариант, если вы хотите сделать свое жилище теплее и комфортнее.

Купить теплый пол можно везде и по доступной цене, его монтаж предлагают фирмы-продавцы.

Вы также можете произвести его монтаж самостоятельно по инструкции — долгосрочная гарантия сохраняется.

Под какие типы напольного покрытия стоит класть данный вид обогрева?

Теплый пол под ламинат

Целесообразность укладки теплого пола под ламинат и паркет остается под большим сомнением.

Причины тому: большое количество ограничений для такого варианта использования, накладываемых производителями, и его ограниченный эффект.

Максимальная допустимая мощность подогрева под паркет и ламинат, которую разрешают производители — 100 Вт/кв. м. В противном случае они снимают гарантию.

С другой стороны, покупатели отмечают, что даже при такой температуре уходят сквозняки с поверхности пола. Но если у вас в комнате их и так нет, то класть теплый пол под ламинат не вполне целесообразно.

Теплый пол под плитку

Укладка теплого пола под кафельную плитку (чаще всего – в ванной комнате или туалете) – наиболее приемлемый и эффективный вариант. Его преимущества неоспоримы:

  1. Полноценный эффект на 100%. Температура на поверхности плитки может достигать от 28°С до 30°С, а некоторые утверждают, что бывает и больше. Всё зависит от теплопотерь помещения. Если у вас холодный санузел, электрообогрев поможет сделать его теплее.
  2. Уменьшение уровня влажности в помещении, его «подсушивание», что очень актуально, учитывая общую сырость в наших домах в осенний и весенний период. Укладка кабеля или мата в ванной также будет полезна, если вы используете ее для сушки белья.

Теплый пол под плитку

Теплый пол под керамогранит

В этом случае всё очень схоже с кафельной плиткой:

  1. Температура на поверхности керамогранита — от 28°С до 30°С.
  2. Подсушивают помещение, то есть не будет плесени на плитке и под ванной из-за повышенной влажности.
  3. Сама поверхность пола будет быстро высыхать, что гарантирует безопасность, так как полы не будут скользкими от воды.
  4. Дополнительный обогрев помещения.

Кабель под плитку можно класть не только в туалете и ванной, но и в любом другом помещении дома. Например, в коридоре.

Теплый пол в коридоре

Вот какие преимущества установки данной системы в коридоре можно отметить:

  1. Температура на поверхности — от 28°С до 30°С.
  2. Отсутствие сквозняков по поверхности пола, в особенности от входной двери в сторону комнат и балкона.
  3. Полы не будут скользкими от воды.
  4. Грязи от обуви не будет по всей квартире, так как она сразу высыхает и её затем легко убрать.
  5. Возможность сушки обуви прямо на полу у входной двери без специальных приспособлений.
  6. Коврик при входе будет мгновенно высыхать.

Таким образом, совершенно очевидна выгода, которую дают полы с подогревом в холодных и влажных помещениях под плитку, керамогранит и гранит. Разумность использования системы под ламинат и паркет остаётся под большим вопросом.

Теплые полы Energy — это широкий выбор нагревательных матов и кабеля для обогрева помещений любого типа.

Укладка керамогранита на теплый пол: особенности и фото монтажа

Благодаря своим эксплуатационным характеристикам, прочности, хорошей теплопроводности и внешним эстетическими функциям, керамогранит является наиболее оптимальным материалом для использования при установке теплого пола. Как правильно укладывать и какие нюансы следует учесть при монтаже керамогранитной плитки поверх обогревательных систем, рассмотрим далее.

Выбор клеящих смесей и способ укладки керамогранита может варьироваться в от нескольких факторов.

Факторы, влияющие на укладку:

  • вид нагревательного элемента (разновидности пленочного, инфракрасного, водяного, электрического теплого пола с кабельными матами подразумевают использование различных теплоизоляционных материалов и клеящих смесей из-за возможной плохой адгезии с поверхностью нагревательного элемента);
  • характеристики самого керамогранита, зависящие от толщины плитки, водонипроницаемости, огнеупорности, прочности, износостойкости и других особенностей, влияющие на сложность, качество и долговечность укладки также подразумевают выбор клеящих смесей (цементно-песчаные, эластичные или жидко-пластичные клеи).

Внимание! Прежде чем начинать укладку плитки на теплый пол необходимо убедиться в исправности всех элементов, целостности нагревательных труб, кабелей, соответствии разметок соединительных муфт для упрощения доступа к нагревательным системам при дальнейших настройках и эксплуатационных работах с теплым полом. В зависимости от типа нагревательных элементов будет зависеть подготовка основания под керамогранит

В зависимости от типа нагревательных элементов будет зависеть подготовка основания под керамогранит.

для водяного пола предусматривает наличие компенсационных швов затирающихся эластичными материалами по линии разбивки пола, что позволит избежать трещин на поверхности плитки в случае расширения нагревательных элементов под действием температур. Подготовленное основание состоит из теплоизоляционного материала с ранетовой лентой поверх которого укладываются трубы с гарпунным скобочным креплением, заливающиеся бетонной стяжкой для укладки керамогранита;

основание водяного теплого пола

укладка керамогранита на теплый пол поверх электрических матов происходит непосредственно на саму поверхность нагревательного элемента с использованием эластичной клеевой смеси;

основание под электрический теплый пол

под плитку на пленочный обогреватель происходит с использованием гидробарьеров или полиэтиленовой пленки и слоя гипсокартона или стекломагнезитового листа, на который будет крепиться плитка с помощью цементно-клеевого раствора.

основание под пленочный нагреватель

Важно! Нанесение клеящего состава должно происходить при помощи зубчатого шпателя. Это сэкономит расход клея и позволит избежать проявления воздушных пузырей, которые могут привести к затруднению отвода тепла, к перегреву участка и выводу из строя нагревательной системы

нанесение клея шпателем

Укладка керамогранита

Дальнейшая укладка плитки происходит через 15 мин после нанесения клеящего состава. Площадь покрытия клеем не должна превышать 1 м2 из-за его быстрого иссыхания. Каждый плиточный элемент необходимо вдавливать в основу с помощью резинового молотка. Ровность уложенного покрытия на участке проверять уровнем.

проверка ровности покрытия

Обязательно необходимо оставлять зазоры между плитками в 2 мм и расстояние между стеной и покрытием в 4-5 мм, которые впоследствии заполнятся затирочной смесью и силиконовым герметиком. Наличие зазоров способствует равномерному распределению тепла по всей плиточной поверхности.

готовое основание теплого пола с керамогранитом

Важно! Благодаря высокой прочности и теплопроводности, керамогранит также рекомендуется использовать при монтаже теплого пола, обладающего высокими мощностями. Материал не склонен к деформации под действием высоких температур, а прогревание помещения с повышенной мощностью будет происходить быстрее и эффективнее

Теплопроводность керамики и керамогранита

Подогрев пола убирает естественный холод с плиточных полов, что приводит к созданию более уютного и комфортного помещения. Как керамические, так и керамогранитные кафельные полы имеют высокий уровень теплопроводности, это означает, что при использовании системы подогрева пола они нагреваются быстрее и дольше сохраняют полученное тепло.

Время разогрева

Подогреваемый кафельный пол особенно подходит для обогрева помещений с высокими потерями тепла, таких как зимние сады или другие, более открытые помещения из-за низкого теплового сопротивления и высокой тепловой массы керамики и керамогранита. Следует помнить, что толщина выбранной керамической или керамогранитной плитки для пола будет влиять на время нагрева — более толстая плитка нагревается напольным нагревателем дольше, чем более тонкая. Керамогранит и керамическая плитка могут нагреваться до 29 ° C, что является оптимальной комфортной температурой для любой комнаты в вашем доме.


На этом графике показано, что керамическая и керамогранитная напольная плитка нагревается быстрее, чем виниловые, ковровые и деревянные полы

Подготовка к началу работ

Перед тем, как будет начата подготовка и укладка керамогранита на теплый пол необходимо в общей сложности подготовить план раскладки. Выполнить эскизные рисунки, рассчитать толщину слоя клеевой смеси, и соответственно расход самой плитки. Также рассматривается возможность укладки керамогранитной плитки на пол без швов. С учетом ряда недостатков такого способа, от него часто отказываются, но рассмотреть, как вариант, иногда стоит.

Среди достоинств такой вариации можно отметить получение полноценной однородной поверхности, а также экономию материалов. Но рассматривая на ряду с этим недостатки, которые проявляются в следующем:

  1. Допускается использование плитки строго одного размера.
  2. Отсутствие возможности обеспечить одинаковую длину швов, однородность заполнения.
  3. Кроме того, трудно обеспечить равномерное распределение клеевой смеси.

Потому укладывая плитку на теплых полах прибегать лучше к стандартному варианту, и проводить укладку со швами. Также, следует подготовить и саму плитку, в жаркую погоду плитку можно смочить водой.

Подготовка основания

И приступая непосредственно к самому ходу работ можно заметить на первом месте подготовку покрытия. В первую очередь следует проверить ровность покрытия, и в случае наличия каких-либо дефектов, их необходимо устранить.

Кроме того, поверхность должна быть без масляных пятен, высушена, и очищена от пыли и грязи. Если укладка керамогранита на пол своими руками требует проведения стяжки, необходимо учитывать несущие способности конструкций, в том числе перекрытия. Поскольку оно может не выдержать нагрузок.

Также отметим и то, что все работы проводятся при комнатной температуре. Также можно проводить при средней температуре от 5 градусов до 25-30. В отапливаемых помещениях, при включенном обогреве, или включенном теплом поле, укладку проводить строго запрещено.

Знакомство с материалом

Перед тем как укладывать керамогранит на пол, необходимо его изучить, понять, так сказать, что это за материал, чем данное напольное покрытие отличается от других.

  • Во-первых, пол, на который керамогранитная плитка будет укладываться, должен быть чистым и сухим, поэтому сразу задумайтесь над тем, что вам придется демонтировать старое покрытие, если таковое имеется. Укладывать ее, пускай, даже на ровный пол из керамической плитки– не рекомендуется. В данном случае, основной вред будет исходить от межплиточных швов.
  • Во-вторых, чистотой должны быть наделен не только пол, но и стены, их следует предварительно отмыть и пропылесосить от любых загрязнений. Следы плесени и грибков не просто замазываются цементом, а выдалбливаются цельным куском, чтобы избежать дальнейшего проявления и вреда. Мы говорим именно об участках стыка стен и пола.
  • В-третьих, укладка керамогранита на деревянный пол может производиться только в том случае, если все прогнившие лаги были заменены и крепко зафиксированы саморезами.

Фанеру, после укладки, желательно отшлифовать, чтобы удалить заусенцы и сколы

  • В-четвертых, если планируется укладывать керамогранит на систему «теплый пол», она должна быть отключена из сети до того времени, пока плиточный клей полностью не высохнет. В среднем он сохнет от 4 до 7 дней.
  • В-пятых, любую поверхность под данное напольное покрытие желательно обработать грунтовкой. И, конечно же, дождаться того момента, когда основание будет сухим.

Оптимальный вариант под керамогранит – бетонная стяжка (на фото)

Технология укладки керамогранита на пол делится на несколько этапов, мы их рассмотрим в трех разделах:

Подготовим керамогранит к работе

Бытует мнение, что керамическую плитку перед укладкой необходимо замочить в воде, так, вроде, она будет лучше держаться.

Это мнение никак не относится к керамограниту, хотя бы потому, что он не впитывает воду.

Первое, о чем стоит позаботиться – подобрать правильный клей. Выбирайте клеевые смеси с полимерными добавками, только они обеспечат долговечную и надежную связь покрытия и пола, хоть и цена на них будет более высокой.

В данном случае, собственно, бесполезен будет и обычный цементный раствор, ведь он тоже на половину состоит из воды.

Готовим клей для укладки

Несколько важных советов о том, как правильно получить качественный связующий материал:

  • Запомните, сухая смесь засыпается  в воду, а не вода добавляется к смеси.
  • Инструкция точного соблюдения пропорций указана на упаковке клея, нарушать ее категорически запрещается, и уж точно не стоит экспериментировать с различными добавками.
  • Мешать смесь необходимо до тех пор, пока масса не станет однородной и пластичной. В итоге у вас должно получиться нечто подобное жидкому пластилину.

Для сравнения, узнайте стоимость укладки керамогранита на пол в специальных организациях или у строительных бригад, а после – рассчитайте количество клея и время, которое вы потратите на его приготовление. Разница будет ощутимой, только в нашем случае будет затрачено куда больше времени, нежели если работы доверить наемным людям.

Технология укладки

Существующие различные варианты укладки керамогранита на пол, которые на самом деле схожи во многом, происходят из одного правильного и верного:

Клей также можно наносить непосредственно на плитку

  • Первым делом наносится клей на основание специальным зубчатым шпателем.
  • Сразу охватывать большой участок не стоит, лучше укладывать по 1-2 плитки, стараясь выдерживать толщину слоя плиточного клея. Она должна быть не более 5 мм.

Вы можете произвести разметку помещения, если используются крупные плитки, так проще будет наносить клей

  • Также немного клея нанесите на стену, к которой примыкает керамогранит.

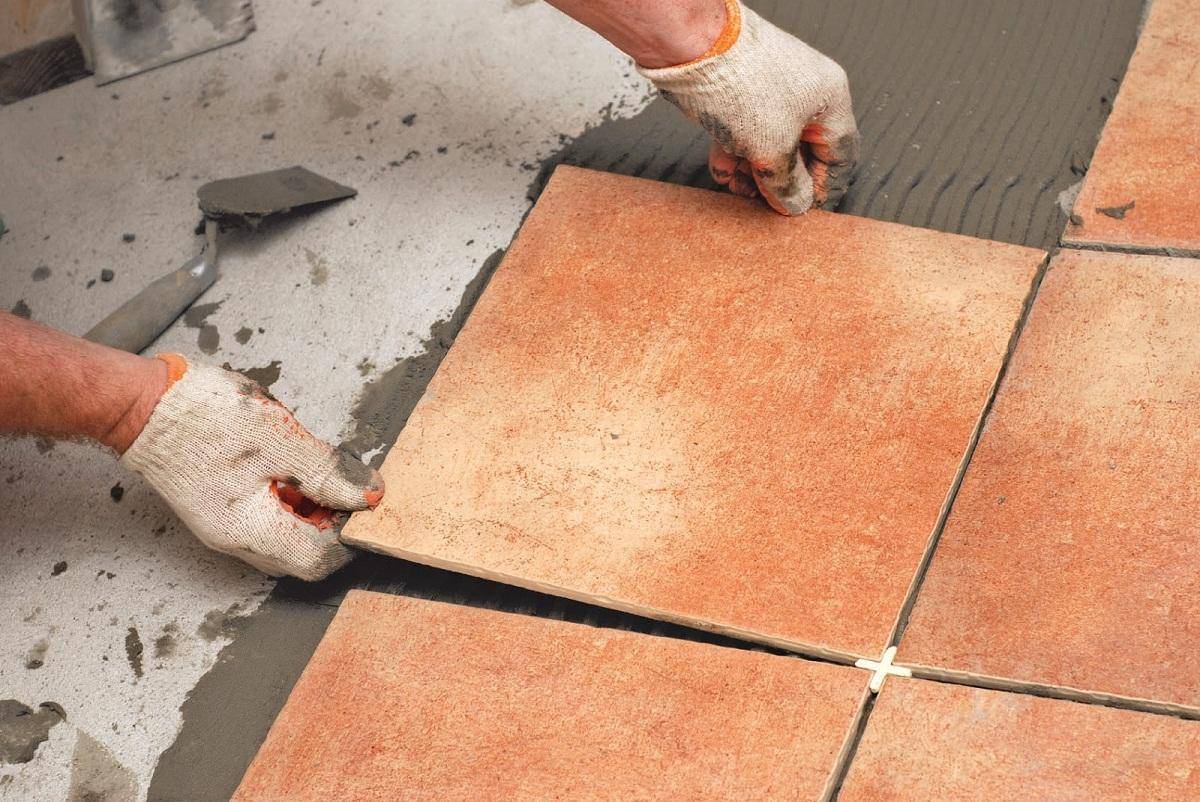

  • На подготовленное место укладывается плитка.
  • Используя небольшую резиновую киянку, необходимо простучать по поверхности материала, при этом выдерживая строительный уровень.

Работы производите в перчатках, клей для плитки достаточно «грубый», его тяжело удалить с кожи

Теперь осталось дождаться частичного высыхания клея, которое наступит спустя 1-2 дня, и можно приступать к затирке межплиточных швов, чтобы навести красоту.

Сам же лишний клей удалять желательно сразу, до того, как он огрубеет и засохнет на поверхности плитки.

Во время работ у вас должен быть всегда под руками строительный уровень, который позволит избежать явных неровностей

Начало работ: укладка керамогранита на пол

Укладка керамогранита на пол всегда осуществляется под одной технологии. Различие составляет лишь желаемый результат. Одну и ту же плитку можно уложить совершенно по-разному. И такая метаморфоза просто не может не радовать.

Не рекомендуется покупать дешевый клей для керамогранита, поскольку он может существенно сократить срок его эксплуатации

Приступая к работам, мастер или заказчик должны решить для себя следующие вопросы:

  • Выбрать оптимальный цвет материала;
  • Присмотреть понравившийся рисунок;
  • Составить эскиз будущего покрытия;
  • Понять, сочетается ли выбранная концепция с текущим или будущим оформлением дома.

Часто бывает, что желания заказчика совсем не совпадают с возможностями помещения или же интерьерным решением дома. Здесь не нужно упрямиться, и стоит выбрать именно то, что лучше всего впишется в интерьер.

Поэтому намного лучше будет выбирать нейтральный материал в классическом оформлении, который даже с модерновым интерьером будет выглядеть очень стильно. В противном случае, вместе с каждым новым ремонтом придется менять и напольное покрытие. А это, в свою очередь, несет дополнительные немалые затраты.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

  • максимальная толщина матов составляет 3 мм;
  • наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
  • сетки обеспечивают проникновение материала для стяжки или клея для плитки.
  • Укладка при помощи матов имеет такие особенности:
  • перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
  • после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

  • просчитайте его глубину так, чтобы это не мешало укладывать плитку;
  • располагайте канал на одинаковом расстоянии от кабельных витков;
  • канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

  • сделайте поворот и разрежьте сетку поперек;
  • разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
  • возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
  • удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
  • если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

  • после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
  • покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
  • когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Вариант 1. Уровень пола поднимается на 35-50 мм греющий кабель в стяжку


При возможности залить стяжку толщиной 35-50мм в качестве теплого пола можно использовать нагревательный кабель. Основное его преимущество в том, что, изменяя шаг укладки, можно заложить любую мощность на м.кв. обогреваемой площади, поэтому его можно использовать как в качестве системы комфортного обогрева пола, так и в качестве дополнительного или полного отопления помещения. А использование специальной теплоизоляции под нагревательный кабель, сократит до минимума теплопотери, снижая энергозатраты и повышая эффективность работы системы теплого пола.

Обязательные условия:

  • Если толщина стяжки больше 50 мм, будет наблюдаться слабый прогрев поверхности и повышенный расход электроэнергии, если менее 30 мм – чередование теплых и холодных зон (тепловая «зебра»).
  • Цементно-песчаная стяжка не должна иметь острых камней и воздушных карманов, чтобы не повредить нагревательный кабель и не допустить его перегрева.
  • Нагревательный кабель должен быть надежно закреплен и витки кабеля не должны смещаться при заливке цементной стяжки. Смещение витков кабеля может привести к неравномерному прогреву поверхности — «тепловой зебре», а в отдельных случаях, даже к перегреву и выходу кабеля из строя, при несоблюдении минимального расстояния между витками (менее 40 мм.)

Это интересно: Технология укладки теплого электрического пола — рассказываем обстоятельно

Материалы и инструменты

Для наклейки керамогранита потребуются инструменты:

  • плиткорез,
  • болгарка с алмазным кругом,
  • металлическая линейка,
  • уголок,
  • строительный уровень длиной 1–2 м,
  • лазерный нивелир,
  • маркер,
  • рулетка измерительная,
  • шпатель гладкий,
  • шпатель зубчатый с длиной зубьев 8–10 мм (чем больше размер плит керамогранита, тем более длинные зубцы шпателя),
  • молоток резиновый (киянка),
  • емкость для приготовления раствора,
  • дрель с насадкой-миксером,
  • шпатель резиновый.

  • керамогранит с запасом 10% для прямой укладки и 15% для диагональной,
  • клей для керамогранита (выбирают в зависимости от вида основания, размера плит покрытия и условий эксплуатации пола).
  • грунтовка глубокого проникновения,
  • расшивочная смесь для керамогранита предназначенная для определенной толщины шва.
  • крестики (толщина их определяет размер межплиточных швов).

Определим оптимальный тип тёплого пола под плитку

Смотрите видео

Какой электрический теплый пол лучше? Предназначение основных видов электрического теплого пола

Watch this video on YouTube

По скольку плитка из керамики — прочное и экологически безопасное покрытие, то установка под неё электрического тёплого пола — это лучший вариант, который даёт большие возможности. Основной показатель, влияющий на выбор качественного тёплого пола под плитку — полноценное функционирование и рациональное, равномерное расходование тепла.

Специалисты советуют учитывать следующие моменты, при выборе электрического тёплого пола под плитку:

Функции. От того, каким будет отопление под плиткой — основным или дополнительным, зависит мощность и тип модели. Выбор тёплых полов под плитку, как дополнительного источника обогрева намного больше. Стяжка. Следует решить, будет ли производится заливка бетонной стяжки при конструировании полов под плитку, или нет, и её толщина. Тип помещения. Владельцы частных строений не ограничены в выборе, а вот хозяевам квартир в многоэтажках необходимо учесть много моментов: этаж, характеристики перекрытий, возможность подключения к стационарному отоплению при обустройстве водяного пола. Цена системы и её эксплуатации. Не дорогое устройство — не значит экономичное

Выбирая пол нужно брать во внимание: стоимость самого устройства, метод монтажа и эксплуатационные условия

Какую модель электрического пола, какой способ укладки (в стяжку или нет) лучше выбрать под плитку, сказать однозначно трудно. Каждая система хороша по своему, для того или иного помещения:

  • если высота помещения не критична, то лучше выбрать кабельный пол, он также отлично подходит при сложной форме комнаты;
  • саморегулирующийся инфракрасный стержневой тип — стоит дорого, но при большой площади обогрева — это лучший вариант;
  • термоматы — самый подходящий вид под плитку, так как прост в установке и имеет малую толщину пирога.

Что касается плёночных инфракрасных полов, то как уже говорилось выше, их лучше не покупать для монтажа под плитку, и использовать лишь тогда, когда другие виды установить не возможно.

Важно правильно выбрать плитку на тёплый пол, ведь не каждый кафель может выдержать резкие перепады температуры

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
