Назначение тёплого пола и особенности укладки
Деревянный пол напоминает многослойный пирог, основными составляющего которого являются черновая укладка, слои теплоизоляции и гидроизоляции, чистовое основание и окончательное напольное покрытие. Между этими слоями можно уложить тёплый пол — современную отопительную систему, позволяющую организовать обогрев помещения.
При установке тёплого пола на деревянную основу нужно учитывать следующее:
Если деревянные полы являются частью деревянного дома, то при монтаже системы важно помнить, что в течение первого года после строительства стены дают значительную усадку, которая может достигать 5%.
Древесина — природный материал, чувствительный к изменению микроклимата в помещении. При сильных перепадах влажности и температуры она может пересохнуть, растрескаться или прогнить.. В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного
Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м
В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного. Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м.
Для укладки на утеплённых террасах или в зимнем саду подходит оборудование, мощность которого выше на 15–20%. На такой же показатель необходимо ориентироваться при выборе системы, если под утепляемой поверхностью находится холодный подвал.
Укладка тёплого пола происходит с заранее определённым шагом. Его величина зависит от планируемой интенсивности нагрева. В прохладных местах, например, рядом с наружной стеной здания, отопительные секции можно укладывать с меньшим шагом, чем в центре комнаты.
Монтаж теплого инфракрасного пола в деревянном доме
Мы решили сделать инфракрасную электрическую модель пола на черновую основу, так как она является менее пожароопасной — это важно для деревянных строений. ИНФРАКРАСНЫЙ ТЁПЛЫЙ ПОЛ В ДЕРЕВЯННОМ ДОМЕ/ДЕЛАЕМ САМИ ПОШАГОВАЯ ИНСТРУКЦИЯ/HEATED FLOOR INSTALLATION
Смотрите это видео на YouTube
ИНФРАКРАСНЫЙ ТЁПЛЫЙ ПОЛ В ДЕРЕВЯННОМ ДОМЕ/ДЕЛАЕМ САМИ ПОШАГОВАЯ ИНСТРУКЦИЯ/HEATED FLOOR INSTALLATION
Смотрите это видео на YouTube
Последовательность работ выглядит так:
- Подготовка чернового основания — выравнивание и заделывание трещин. Если пол плохого качества, то можно застелить его листами фанеры.
- Укладка теплоизоляции — материал должен иметь лавсановое покрытие, так как оно не проводит электрический ток. Лучше брать изделие с самоклеящимся слоем. Дополнительно надо фиксировать материал к полу двухсторонним скотчем. Стыки полос необходимо проклеить обычным скотчем.
- Отметка участков на материале для размещения плёнки.
- Монтаж плёнки — она раскатывается на поверхности пола. Разрезать плёнку следует только по специально предназначенным для этого линиям. Фиксируются полосы между собой, и к теплоизоляции на скотч.
- Подключение плёнки — по краям изделия необходимо закрепить люверсы, к ним подсоединяются провода. Контакты нужно хорошо зажать и изолировать, при помощи битумного скотча. Все полосы плёнки между собой подключаются параллельно.
- Вырезание пазов в утеплители для соединительных контактов и проводов, чтобы они не выпирали на поверхности. Их следует утопить в ниши, и фиксировать скотчем.
- Установка термодатчика — для него, и кабеля ищущего от него к терморегулятору в теплоизоляционном материале надо так же сделать пазы. Датчик устанавливается между нагревательными секциями и фиксируется скотчем.
- Монтаж терморегулятора — начинать нужно с подготовки места для него. Для этого в стене надо сделать отверстие, и подтянуть к нему провода от плёнки. Провода подсоединяются к регулятору, который затем крепится на стене.
- Тестирование системы — перед размещением полового покрытия, пол следует включить, и проверить его в работе.
- Монтаж отделочного покрытия — особенность его укладки зависит от вида. При использовании ламината или паркетной доски подложка не нужна, достаточно проложить гидроизоляцию, чтобы защитить плёнку от влаги. При выборе линолеума, или любого мягкого покрытия, требуется подложка. Это может быть фанера, на неё уже стелится линолеум.
Как видите, способов сделать в деревянном доме пол с подогревом много. Но к выбору модели нужно подходить серьёзно, учитывая особенности дома и возможности перекрытий. Если вы правильно произведёте все расчёты, и работы по монтажу отопительного устройства, то пол будет радовать вас своим теплом.
тёплый пол по деревянным лагам: шестой вариант
Ещё вариант: можно трубы тёплого пола уложить прямо на утеплитель (только если утеплитель не вата, а полистирол) между лагами. Так, чтобы трубы располагались ниже верха лаг. И пространство между лагами залить гипсовым раствором:
Впрочем, при большом желании обойтись без мокрых процессов вместо гипсовой смеси можно засыпать просто сухим чистым песком. Гипс или песок сгладят один из недостатков деревянного тёплого пола: отсутствие теплового аккумулятора, каковым является в бетонной системе бетонная стяжка.
(я привёл шесть вариантов монтажа деревянного тёплого пола, но это не значит, что ими ограничивается; возможно, вы придумаете свой или внесёте дополнения/улучшения в показанные; главное — чтобы не нарушались принципы работы тёплого водяного пола)
Особенности пола с подогревом в деревянном доме
Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.
Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:
- Комбинация из сухой и бетонной стяжки. Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
- Жидкая стяжка поверх имеющихся перекрытий. Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
- Свободный монтаж с вентиляционным зазором. Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
- Применение отражающих пластин. Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

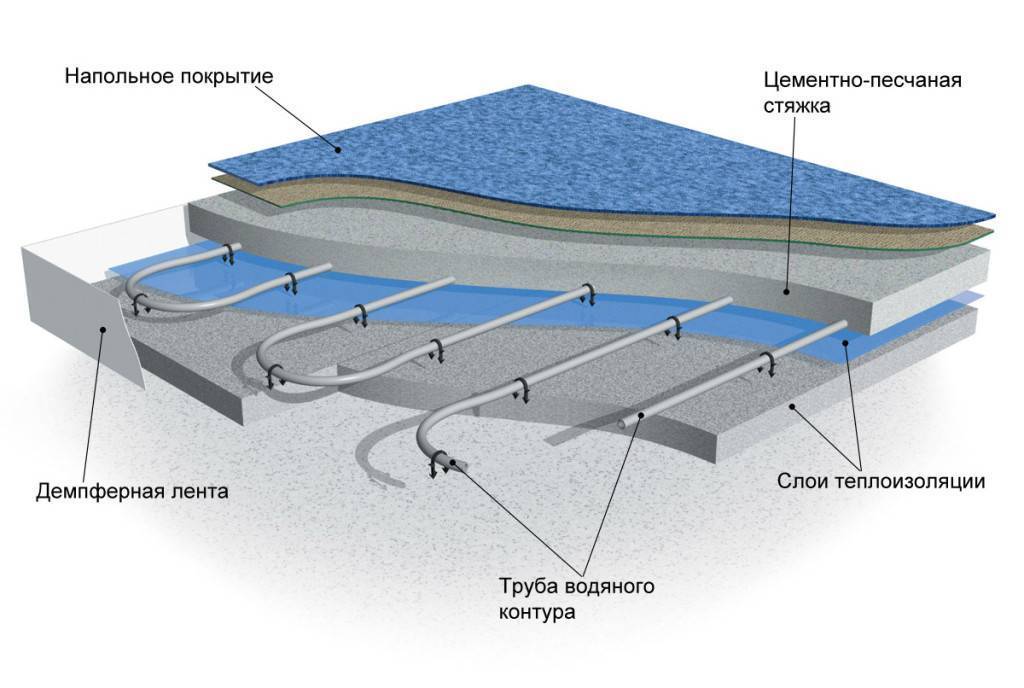

Устройство водяного теплого пола в деревянном доме
При постоянном проживании в доме, рекомендуется выбирать воду — как теплоноситель для водяного пола, но если вы там не частый гость — то предпочтительней антифриз (тосол), он не замерзает, и его не надо будет постоянно сливать из магистрали.
Источником подачи теплоносителя для тёплых полов может служить центральная система отопления, или автономный котёл — он чаще применяется в частных строениях. Циркуляция жидкости осуществляется при помощи насоса. Устройство состоит из расширительного бочка, вентиля Маевского, распределительной группы, предохранительного крана и труб.
Нагревание теплоносителя осуществляется в котле, в нём контролируется его температура. Из котла вода переходит в коллекторную группу, а затем в распределитель, откуда она расходится по петлям.
Монтаж своими руками
Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:
- По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
- На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.
Подготовка основания
При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:
- «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
- Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
- Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.
Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.
Изготовление каркаса
При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.
Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.
Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.
При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.
После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.
Укладка труб
Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:
- по спирали;
- змейкой.
Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.
В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.
Подключение
Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:
- Смесительные узлы;
- Система коллекторов.
После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!
Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.
Подложка
После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:
- Пробка;
- Вспененный полиэтилен с фольгированным покрытием;
- Фольгированный полистирол;
- Экструдированный полипропилен.
Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.
Процесс монтажа теплого пола
Итак, переходим непосредственно к самому монтажному процессу. Будем считать, что основание в помещении – это бетонная плита перекрытия. Поэтому в первую очередь осматриваем ее на предмет наличия различного рода дефектов. Это могут быть трещины, выбоины, сколы и т.д. Самый простой способ от них всех избавиться – залить стяжку.
Подгонка под размер помещения
Необходимо выждать время, чтобы стяжка хорошо просохла. Сколько на этой потребуется дней, написано в инструкции на бумажном мешке. После чего поверх стяжки укладывается подложка под теплый пол. На современном рынке этот материал представлен огромным разнообразием. Здесь и различные цены, и различные материалы
Рекомендуем обратить внимание на подложку, изготовленную из вспененных полимеров с верхним фольгированным слоем
- Во-первых, это рулонный материал с небольшой толщиной, но с прекрасными техническими характеристиками. Он не сильно будет влиять на высоту потолков.
- Во-вторых, полимерный материал будет выполнять сразу две функции: изоляции пола от влажности и его утепление.
- В-третьих, отражающий слой будет перенаправлять поток тепловой энергии в сторону помещения. Вот почему подложку укладывают фольгированным слоем вверх.
Обратите внимание, что утеплением пола можно пренебречь, если снизу под комнатой, где производится монтаж теплого пола, расположена другая комната, утепленная и обогреваемая. Но пароизоляцию вам провести все равно советуем. Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм
Для этого можете использовать обычную полиэтиленовую пленку толщиною не меньше 0,2 мм.
Схема укладки кабеля
Следующий этап – это монтаж самого теплого пола. Если вами был выбран вариант с матами, то как таковой схемы укладки нет. Просто маты подрезаются под свободную площадь помещения, куда и укладываются, соединяясь между собой. Ну, примерно так, как показано на рисунке снизу.
Уложенные маты теплого пола
Если используется отдельный нагревательный кабель, то вариаций на тему схемы укладки огромное количество. Им можно заполнять свободную площадь, как вам пожелается. Конечно, надо будет учитывать момент экономии самого материала, поэтому придется продумать схему так, чтобы это отразилось на экономии, но не отразилось на эффективности обогрева комнаты.
Окончание монтажного процесса
Теперь вам необходимо ознакомиться со схемой подключения электрического теплого пола. По сути, она у всех видов электрических теплых полов одинаковая. Есть небольшие различия, но о них чуть ниже. Хотелось бы сказать, что все-таки сердце данного вида отопительной системы является не сам нагревательный элемент. Скорее всего, это терморегулятор. Именно от этого прибора зависит, как работает отопительная система, насколько эффективно и экономично.
Посмотрите на рисунок снизу, и вы сразу поймете, как надо подключать теплый пол. К установленному на стене термостату подходят шесть проводов попарно. Производится три подключения.
- От сети переменного тока идут два провода.
- От нагревательного кабеля два провода.
- От температурного датчика два провода.
В некоторых терморегулятора датчик установлен, как неотъемлемая часть прибора, и размещается в корпусе термостата. Он контролирует температуру воздуха в помещении. Это те самые отличия, о которых упоминалось выше.
Схема подключения
Итак, кабель подключен, теперь его необходимо проверить на корректность работы. Включаете систему отопления и проверяете, как она работает, греют ли все участки, правильно ли работают термостат и термодатчик, хорошо ли они связаны между собой, правильно ли ведется отслеживание температуры и ее регуляция. Если тестирование теплого пола вас полностью удовлетворяет, можно переходить к следующему этапу.
Как уже было сказано выше, остается залить всю конструкцию электрического теплого пола стяжкой. Но это не единственный способ подготовки основания под напольное покрытие. К примеру, по проекту в вашем доме должны быть установлены деревянные полы. Что делать в этом случае?
Во-первых, меняется вся технология, потому что дощатый пол можно уложить только на лаги. Поэтому после того как будут закончены этапы, связанные с установкой гидро- и теплоизоляции, необходимо на полу установить систему лаг. А вот уже между ними укладывать нагревательный элемент. И, как окончательный этап, сборка дощатого пола по лагам.
И последнее в этой статье. Как говориться, лучше один раз увидеть, поэтому на этой странице сайта мы разместили видео – монтаж электрического теплого пола своими руками.
Не забудьте оценить статью:
Параметры трубы (диаметр, длина и шаг)
В принципе, в идеале, требуется производить теплотехнический расчет. Но реально такие сложные вычисления нужны для больших систем большой площади. Для небольшого дома, а тем более, для квартиры можно вполне обойтись и практическими рекомендациями, которые выработаны годами практики.
Сначала определимся с диаметром труб для водяного теплого пола. Чаще всего, вне зависимости от материала, используют диаметр 16мм и 20мм. Понятно, что трубы могут использоваться разные (все перечисленные выше), но гидравлическое сопротивление систем в целом изменяется не очень сильно. А так как мощность насоса берется с запасом, то эта разница некритична.
Теперь нужно определиться с расстоянием между трубами теплого пола (его еще называют шагом укладки). Обычно шаг изменяется в диапазоне 10-35мм. Чем ближе расположены трубы, тем сильнее нагревается пол. Потому вблизи у холодных (наружных) стен, в северных комнатах, или там, где просто требуется повышенная температура (в детских, например) шаг можно делать меньше. Насколько маленький можно делать шаг зависит от гибкости выбранного материала: у многих минимальный изгиб зависит от диаметра. Так, у металлопластиковой трубы минимальный радиус изгиба составляет 8 радиусов. Если используется для теплого пола металлопластиковые трубы диаметром 16мм, то получается, что ближе, чем на 128мм и не расположишь (16мм*8=128мм). У сшитого полиэтилена минимальный изгиб составляет 5 радиусов. То есть при том же диаметре в 16мм их можно располагать на расстоянии 80мм. Этого более, чем достаточно даже в самых холодных участках. Самое маленькое расстояние между трубами теплого пола из нержавеющей гофры примерно такое же: 4-5 радиусов. Этого тоже вполне хватает.
Схема укладки труб теплого водяного пола
Определившись с этими параметрами и выбрав схему расположения труб («змейкой» или «улиткой») можно определить длину трубы для теплого пола. Тут можно пойти двумя путями:
- Начертить план на миллиметровой бумаге (или листке в клеточку) с сохранением всех пропорций. Исключить все зоны, где будет стоять крупногабаритная мебель, которую передвигать вы не собираетесь. На оставшейся площади нарисовать план расположения труб. Затем измерить длину каждого из контуров и умножить ее на масштаб.
- Принцип тот же, но уже не на бумаге, а «вживую». Возьмите нитку или шпагат. Разложите на полу согласно выбранной схеме, затем измерьте длину.
Любой из предложенных методов предполагает наличие погрешности. Она небольшая, но стоит добавить примерно 10% на ее коррекцию и потери на поворотах.
При этом стоит учесть максимальную длину трубы одного контура теплого пола. Она разная для разных материалов и разного сечения труб. Для металлопластиковой трубы 16мм максимум — 80 метров, но специалисты утверждают, что оптимально укладывать не более 60. Тогда теплоноситель не будет сильно охлаждаться, и подогрев пола будет более равномерным. Для сшитого полиэтилена 18мм диаметром максимум — 120метров, а реально укладывают 80-100 метров.
О том, как легко разработать для вашего помещения схему укладки трубы для теплого пола типа «улитка», о том, как раскатывать и крепить трубу Valtec смотрите в видео.
