Управление теплым полом электрическим

Оптимальное место для установки

Терморегулятор размещается на стене. Выбирать необходимо место со свободным доступом, чтобы при настройке и установке температуры не было сложностей.

Ряд правил, которые надо придерживаться при определении места для термостата тёплого пола:

Нельзя размещать его на сквозняке и напротив окна, на него не должен попадать прямой солнечный свет

Особенно это важно, при наличии встроенного терморегулятора.
Не устанавливать на наружной стене, которая контактирует с улицей.
Расстояние от поверхности до прибора не меньше 40 см. Верхний уровень не ограничен, но устанавливать выше роста человека нет смысла.
При обустройстве тёплого пола в помещениях с повышенным уровнем влажности (ванна, баня), регуляторы лучше монтировать в соседней комнате, так как они надлежаще не защищены от влаги.
Располагать вблизи электрической сети.
На расположение регулятора также влияет размер провода от датчика

Его следует размещать на расстоянии не менее 50 см от стены.

Если терморегулятор встроенного типа, то в стене для него надо проделать углубление, где будет размещаться вся электрика. От гнезда к полу проделать штробы для проводов.

Глубина штроб должна равняться двум диаметрам гофро труб — 10 мм. В одной трубе будет силовой кабель, а во второй — от термодатчика.

Отличие дорогих электронных термостатов от механических

Какие сверхзадачи решают умные терморегуляторы, начиненные электроникой и дисплеем? Казалось бы, зачем покупать дорогое изделие, если можно приобрести регулятор с механическим колесиком и точно также выставлять для себя нужную температуру?

А дело здесь в одной из принципиальных проблем комфортной работы систем отопления – инерционности.

Дело в том, что выставив на теплых полах приемлемую для себя температуру в районе 23-25С, после ее достижения, даже с отключенным отопительным прибором, система до определенного момента по инерции все равно будет продолжать набирать градусы.

То же самое касается и минимального параметра. Фактически такие колебания в помещении могут достигать от 19 до 27С.

Ни о каком поддержании комфортных условий с такими разбросами речи не идет. В умных электронных термостатах все это решается ШИМ регулированием.

Термин этот пришел из радиоэлектроники. Там ШИМ – это широтно-импульсная модуляция. В отоплении данный принцип заключается в изменении времени включения и работы греющих элементов.

Пока температура в комнате находится далеко от желаемых параметров (задано +25С, в комнате +18С), теплые полы все время включены (греют, греют и греют).

Однако по мере достижения заданной точки (+25С), тепло начинает подаваться как бы небольшими, короткими импульсами (вкл-выкл). За счет этого происходит точное поддержание температуры в районе комфортной.

Про инерционные процессы, связанные с перегревом или наоборот с чрезмерным охлаждением, в этом случае можете забыть. Ничего подобного от термостата с колесиком вы не добьетесь.

GSM-термостаты ZONT — gsm-модули, аксессуары, термостаты

В разделе представлены аксессуары к GSM и Wi-Fi термостатам для удаленного (дистанционного) управления отопительным оборудование.

Приобретая данное оборудование вы получаете постоянную техническую поддржку и возможность усовершенствования своего модуля путем подключения датчиков окранной и пожарной сигнализации.

Современные системы отопления отличаются гибкостью в настройках. Ничто не мешает управлять ими через сотовые сети, используя GSM-модули Zont от торговой марки Микро Лайн. Их особенности и преимущества:

  • Возможность управления отоплением через GSM и Wi-Fi;
  • Обеспечивают экономию на потреблении газа;
  • Удобное управление через приложение для Android и iOS;
  • Одновременный контроль нескольких датчиков;
  • Дистанционный контроль температуры в помещениях;
  • Контроль аварий отопительного оборудования;
  • Совместимость с любыми газовыми и электрическими котлами.

GSM-модули Zont не потребуют помощи специалистов для подключения и настройки. Они просты в управлении и монтаже, позволяют дистанционно контролировать отопительные системы и выставлять оптимальные параметры обогрева. Автоматически поддерживая заданную температуру, они обеспечивают экономию газа на 10-15%, в зависимости от выставленного режима. Также предусмотрена возможность задания программы обогрева – с понижением температуры в отсутствие людей и её повышением к времени прибытия жильцов. Управлять отоплением можно из любой точки мира.

GSM-модули Zont для управления системами отопления совместимы с любыми отопительными котлами, поддерживающими подключение термостата – они подключаются к аналогичным разъёмам. Контролируя температуру в помещениях, модули управляют включением и выключением котла, поддерживая заданный температурный режим. Оборудование совместимо как с отечественной отопительной техникой, так и с импортной. Оно может использоваться с газовыми и электрическими котлами любых марок. Также в GSM-модулях Zont предусмотрена система контроля состояния котлов. В случае возникновение аварии оборудование посылает пользователю соответствующее извещение.

Представленные в продаже GSM-модули работают со всеми российскими сотовыми операторами. Вдобавок к ним реализуются дополнительные аксессуары:

  • Наружные и внутренние температурные датчики;
  • Беспроводные датчики;
  • Охранные датчики;
  • Блоки питания и радиобрелоки;
  • Информационные панели и многое другое.

Современные системы управления теплыми полами

Электрический подогрев

Для управления нагревом пола используют механические и электронные термостаты, которые с помощью выносного щупа снимают показания и поддерживают температуру на заданном уровне, в не зависимости от окружающей среды и времени суток.

Программируемые терморегуляторы позволяют включать подогрев поверхности в заданное время, дни и недели, и благодаря этому получать значительную экономию. Они снабжены такими функциями, как утренний подъем, рабочий день, вечер, подготовка ко сну. Некоторые модели оснащены функцией антизамерзания, поддерживая в помещении минимальную положительную температуру, тем самым препятствуя промерзанию помещения при отсутствии людей.

Имеются спаренные контролеры термостаты, позволяющие с одного места производить управление электрическими теплыми полами в разных помещениях. Данные устройства позволяют сэкономить на покупке одного контролера, вместо нескольких отдельных экземпляров, что в денежном эквиваленте будет намного дороже.

Модели термоконтролеров с радиодоступом позволяют работать с четырьмя отдельными модулями. Показания с датчиков выводятся на дистанционный пульт и имеется возможность отслеживать температуру пола и воздуха в комнатах. Электронные многозональные программируемые микроконтроллеры с доступом по радиоканалу объединяются в исполнительные модули, состоящие из отопительных элементов теплый пол и электрических радиаторов. Такие устройства подключаются в систему умный дом и позволяют мониторить режимы в каждой комнате по отдельности, а также устанавливать дни, недели, время работы.

В данный момент на рынке появились встраиваемые модули MCS 300. Данное устройство может использоваться для управления электрическим отоплением через wifi интерфейс. В домашней сети через вай фай роутер, позволяет подключаться к таким устройствам через специальные программы из любой точки земного шара. С помощью программы можно одновременно взаимодействовать с 32 термостатами. Доступ к устройствам из нескольких мест, в том числе через интернет. Посредством мобильного телефона, планшета или компьютера устанавливается режим работы, время и градусы.

Помимо MCS 300, применяются устройства для управления через сеть GSM, посредством смс команд. Данный пульт является частью умного дома и позволяет получать оперативную информацию о состоянии датчиков через сообщения, такие как проникновение, температура, освещение, потребление ресурсов (например, вода и свет). Также через смс команды можно заблаговременно включить подогрев полов, бойлер и прочее.

Водяная система

От способности системы управления водяным теплым полом своевременно реагировать на изменение температуры не только теплоносителя, но и на состояние внешней среды, зависит чувство комфорта от пребывания в помещении. И чтобы сократить инерцию системы, устанавливаются контролеры с погодозависимыми регуляторами, комнатными термостатами и сервоприводами заслонок на каждой петле отопления.

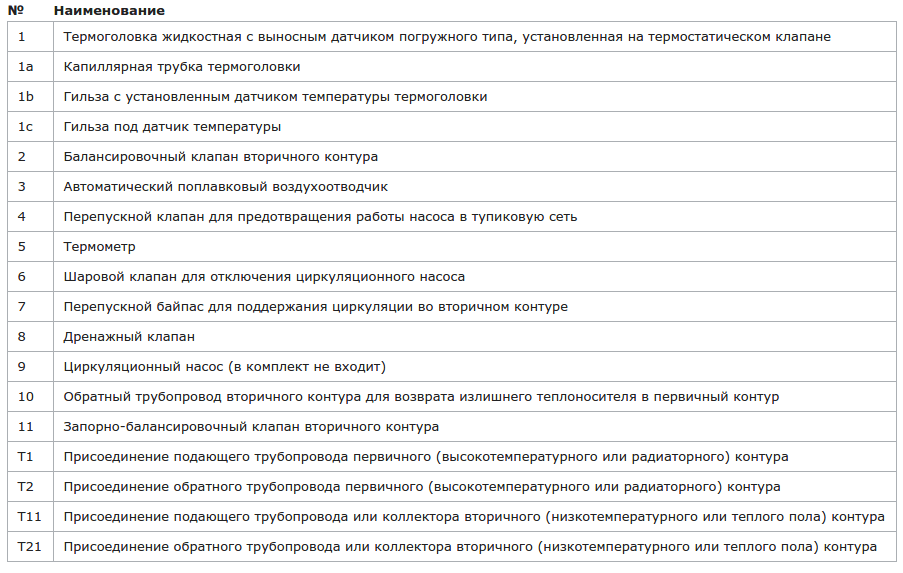

Данный узел предназначен для поддержки заданной температуры и контроля расхода теплоносителя в контуре отопления. Он снабжен необходимой регулировочной аппаратурой и элементами, обеспечивающими стабильную работу контура, а также предотвращающими работу насоса на закрытую заглушку.

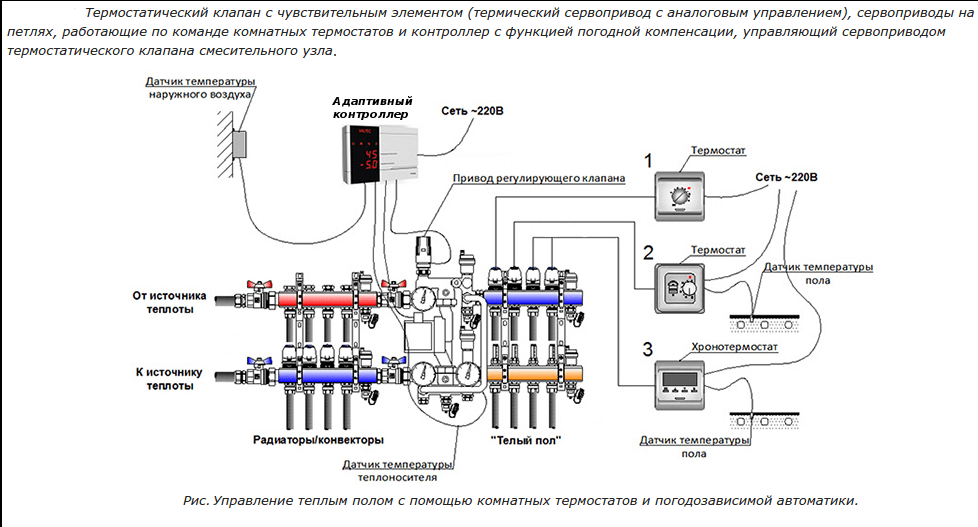

На рисунке ниже представлена адаптивная схема термоконтролера с ПИД регулятором, регулирующим состояние теплоносителя в зависимости от температуры снаружи.

Благодаря наличию в данных контролерах цифрового интерфейса, имеется возможность подключения к системе умный дом для беспроводного контроля и настройки параметров через сеть и интернет.

Вот и все, что хотелось рассказать вам о том, как сделать автоматическое управление теплым полом своими руками. Как вы видите, способов достаточно много и можно выбрать подходящий вариант не только для электрической системы подогрева, но и для водяной. Надеемся, наша инструкция была для вас понятной и полезной!

Обогрев антифризом

Если для напольного обогрева используется вместо воды антифриз, то опрессовку и наполнение контура проводят иным способом. Для этого необходим компрессор.

  1. Все краны и клапаны в системе держат открытыми.
  2. Один конец трубы подключают к сливному выходу в коллекторе, другой к компрессору.
  3. Бак компрессора наполняют антифризом. В систему вводят теплоноситель.
  4. Включают циркуляционный насос на 3 мин., передвигая антифриз по системе, он будет выдавливать воздух.
  5. После заполнения теплообменника, подающей и обратной трубы, напольной магистрали антифризом, закрывают воздушную трубку, трёхходовой клапан. В подающих и обратных патрубках коллектора будет виден теплоноситель.
  6. Осуществляют подключение трубопровода к гребёнке.
  7. Выставляют определённый режим на термоголовке, которая находится на трёхходовом клапане.
  8. Расходомер устанавливают на отметке 1,5.
  9. На терморегуляторе должен быть минимальный режим нагрева, не более 20 0С.
  10. Включают систему обогрева.
  11. Каждые сутки температуру теплоносителя увеличивают на 10 градусов

Первое включение системы отопления может продолжаться не более получаса. Необходимо определить герметичность магистрали, работу регулирующих устройств.

После тестирования обогрев выключают. Выжидают, пока теплоноситель остынет, выполняют бетонную стяжку и облицовку пола. В дальнейшем включают обогрев, постепенно доводя температуру антифриза до 45 0С.

Какой терморегулятор лучше выбрать?

К подбору регулятора нужно подходить ответственно, ведь от него зависит уровень комфортности в доме, а также экономия электричества и денег.

Как выбрать терморегулятор для теплого пола

Watch this video on YouTube

При подборе терморегулятора нужно учитывать:

  1. Тип устройства — механический, электронный или программируемый. Здесь, при выборе следует отталкиваться от своих предпочтений, характеристик пола и помещения, и финансовых возможностей.
  2. Вид датчика — выносной или встроенный. Какой датчик лучше — сказать сложно, подбирать его следует с учётом вида тёплого пола и модели терморегулятора.
  3. Мощность — она должна превышать мощность отопительной системы на 20%, это продлит срок работы прибора.
  4. Способ монтажа — накладной или встроенный.
  5. Дизайн — на ваш выбор.

Чтобы выбрать терморегулятор для тёплого пола с точки зрения экономичности необходимо учитывать целесообразность покупки дорогой модели, с разнообразными функциями. Для маленьких помещений рекомендовано выбирать приборы механические или электронные с минимумом опций.

В сравнении с программируемыми видами, их оснащённость минимальная, но для настройки комфортной температуры в такой комнате этого достаточно. При обустройстве обогрева в большом доме, экономичней будет прибор с программным управлением, с ним легко разработать гибкий режим работы — возможна экономия до 65 % электрической энергии.

Кроме того, при выборе модели надо учитывать тип электросети. Если устройство нужно для водяного пола, то достаточным будет прибор до 3-х Ампер. При монтаже электрообогрева — 16 Амп.

Контроллер-концентратор Beok CCT-10 на 8 каналов.

Это прибор из магазина на AliExpress Shanghai Beok Controls.

Стоит 2720р.

Есть также в ассортименте магазина подобный концентратор, но с возможностью подключить радио-терморегуляторы.

Модели-близнецы: MincoHome Discount Store, Vancoo Electric Store и в магазине Guangdong Store.

Паспорт на Яндекс диске CCT-10 Hub Controller.pdf.

Изучим в паспорте схемы соединений.

Не совсем понятно – подойдет ли для терморегуляторов, которые выдают 220В. Но цена – дешевле чем сделать самому – стимулирует эксперименты.

PS. Это устройство в итоге я и заказал для своей задачи. Обзор и тестирование в статье: Тестирование контроллера теплых полов Beok CCT-10.

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой.

Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

Итак, подключить терморегулятор к теплому полу можно следующим образом:

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа

Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие.

Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет. Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах

Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости установить терморегулятор для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Виды

Есть несколько видов терморегуляторов, они различаются способами управления: механические, цифровые, программируемые. Кроме того, приборы отличаются  количеством каналов управления:

  • двухзоновые — функционируют сразу на двух участках отопительной системы;
  • одноканальные — сигналы обрабатываются с одного датчика.

По монтажу, бывают — настенные и встроенные.

Механический

Прибор простой, стоит не дорого. Имеет переключатель кругового типа на лицевой стороне, для настройки он поворачивается по кругу.

Есть устройства, оснащённые несколькими режимами регулировки. Процесс включения и выключения ручной, отсутствует возможность экономить электричество.

Механический терморегулятор

Цифровой

Популярный термостат современного класса. Им можно производить регулировку температурного уровня достаточно точно. Бывают приборы как встраиваемые, так и накладные, с сенсорным или кнопочным вводом.

Наличие электронного табло позволяет устанавливать необходимую температуру тёплого пола. Дополнительные функции — автоматическое отключение, возможность установки подающего питания на пару градусов ниже, что позволит экономить электрическую энергию.

Программируемый

Программируемый термостат — имеет повышенную эффективность, но цена дорогая. Встраиваемые устройства бывают небольшого размера, или в виде больших сенсорных панелей.

Электроника аппарата позволяет осуществлять точную установку температурного уровня, а также время включения и отключения прибора. Все показатели отражаются на панели терморегулятора. Принцип работы даёт возможность экономить на потреблении энергии.

Комбинированный

Блок регулятора выглядит просто, оснащён внешним пультам управления. Включение и выключение механического термостата осуществляется вручную.

Аппарат укомплектован пультам управления, что позволяет не монтировать его на стене — это плюс, так как коробочка не портит дизайн помещения.

Что лучше, механика или автоматика?

Сегодня на рынке представлен большой выбор таких устройств от различных производителей. Отметим, что первые системы тёплых полов оснащались терморегуляторами механического типа. Однако такой способ настройки нужной температуры тёплого пола был неудобным, так как требовал постоянного контроля со стороны человека. В продаже до сих пор есть такие модели, и стоит сказать, что за это время их продажи не очень-то снизились.

Рекомендуем: Влагоотделитель для компрессора: особенности, виды, советы и этапы изготовления своими руками

Спустя некоторое время на смену механическим пришли электронные терморегуляторы, которые позволяют управлять тёплыми полами в автоматическом режиме. С их появлением у людей пропала необходимость вести постоянный контроль за температурой нагрева пола. Вот только их цена несколько выше, чем на первые, но не на столько, чтобы лишать себя удовольствия освободиться от постоянного контролирования температуры.

Если ваш бюджет не позволяет приобрести дорогой автоматический контролёр, то можно установить механическое устройство, пусть оно и не отличается большим количеством функций, но простоту его установки и управления тоже можно отнести к большому плюсу, а если сюда прибавить невысокую стоимость, то такой терморегулятор станет подходящим решением для системы тёплый пол при ограниченном бюджете.

Чтобы понять, какое управление тёплым полом лучше, давайте проведём сравнение автоматических и механических термостатов. А чтобы было понятней, сравнение мы приведём в таблице по нескольким параметрам:

Параметры сравненияМеханический термостатАвтоматический термостат
Цена устройстваОт 3-4 тысяч рублейОт 9 до 20 рублей
Управление работойВ ручном режимеВ автоматическом режиме
ЭкранОтсутствуетИмеется
Термоизмерительное устройствоОтсутствует. Измерение температуры нагрева тёплого пола происходит с помощью тактильного ощущенияИмеется. Температурный датчик контролирует поддержание нужных параметров

Управление системой «Теплый пол» в «Умном доме»

Просыпаться с утра и ступать босыми ногами по согретому полу — не просто приятно, а невероятно приятно, впрочем, у Вас и членов вашей семьи будет шанс убедиться в этом на собственном опыте.

Особенности управления электрическим «теплым полом»

Для начала хотелось бы отметить, что электрические теплые полы устанавливаются преимущественно в квартирах. Данная особенность объясняется весьма просто: водяной пол в квартире использует для прогрева воду из батарей. Существует, конечно, вариант установки в квартире дополнительного котла, но он устраивает далеко не всех пользователей.

Управление электрическим «теплым полом» осуществляется с помощью терморегулятора в паре с которым работает температурный датчик, установленный в стяжку или раствор. Датчик не позволяет системе перегреваться свыше 30 С, поэтому Вы никогда не станете на слишком горячий пол, испытав при этом неприятные ощущения (действует как для водяного, так и для электрического пола).

Установка терморегулятора в системе позволит Вам:

· Задавать верхнюю и нижнюю планку температурных параметров, за которые система не выходит;

· Устанавливать таймер включения и выключения «теплого пола» (например с 6-ти до 9-ти утра, и с 5-ти до 11-ти вечера);

· Управлять системой «теплого пола» с помощью удобного и функционального мобильного приложения.

Особенности управления водяным «теплым полом»

Существует сразу 2-ва способа управления водяной системой «теплого пола» по типу устройств — механический и автоматический. Стоит ли говорить, что последний, несмотря на более высокую цену, пользуется большей популярностью благодаря повышенному уровню комфорта и функциональности.

Давайте же рассмотрим некоторые возможности автоматики для водяного «теплого пола»:

· Контроль работы циркуляционного насоса – не подходит для жилищ, где установлен один насос для всей отопительной системы (при выключении «теплого пола» отключается также отопление в батареях), но идеально подойдет для тех систем, где установлено сразу несколько насосов;

· Термоголовка – полуавтоматическое управление системой, позволяющее отключать «теплый пол» при некоторых условиях (термоголовка перекрывает клапан, если пол становится слишком горячим, и наоборот, открывает его, когда пол остывает);

· Сервоприводы – специалисты монтируют на коллектор сервопривод, благодаря которому регулируется подача теплоносителя на контуры отопления (такой контролер идеально подходит для регулировки температурного режима сразу в нескольких помещениях);

· Погодозависимый контролер – сложный комплекс, состоящий из контролеров и датчиков, установленных снаружи и внутри дома (благодаря такому шагу температура пола регулируется автоматически исходя из погодных условий).

Как и в случае с электрическими «теплыми полами» управление водяной системой осуществляется также с помощью проводных или беспроводных терморегуляторов и функционального мобильного приложения.

Отдельного упоминания достойна экономия энергоресурсов, которая благодаря правильному монтажу и настройке системы может достигать 30%.

Возникли вопросы? Звоните на наш номер, заказывайте обратный звонок, и наш менеджер вскоре свяжется с вами, чтобы предоставить бесплатную консультацию.

Правила монтажа

Терморегулятор подключают на последней стадии монтажа системы теплого пола. Только такой порядок позволит точно рассчитать длину электрокабелей, идущих к прибору от датчиков температуры и нагревательных элементов. Для прокладки проводов в плите делают соответствующие канавки – штробы. В них провода прокладывают к электрическому щиту и к полу.

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

При монтаже терморегуляторов важно придерживаться следующих правил:

  • Размещать регулировочный прибор лучше на расстоянии от 40 до 170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте. Терморегуляторы со встроенными датчиками устанавливают на высоте 80 см.
  • Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
  • При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
  • Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
  • Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
  • При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
  • При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
  • Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
  • Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Выбор места для монтажа

Для установки сначала нужно определить, где будет установлен терморегулятор. Большая часть современных приборов рассчитана на стандартную стенную коробку диаметром 65 мм

Устанавливаются они в рамку розетки или ставятся отдельно — для монтажа это не столь важно

Запитывать терморегулятор желательно от электрощита с применением автоматической системы защитного отключения. Но возможно использование и подводки к розетке (сеть переменного тока 220 В, 50 Гц)

Для правильной работы критически важно расположение датчиков температуры. Если в приборе есть выносной датчик температуры воздуха, ставить его нужно на высоте не менее 1,5 м от поверхности обогреваемого пола и подальше от источников тепла (например, окна или батареи)

Подключение прибора

Для подключения проводов снимите с терморегулятора переднюю панель, аккуратно разберите управляющий механизм, на простых моделях он представляет собой колесико. Для снятия нужно поддеть элемент отверткой. Давить на корпус нельзя: он может треснуть.

Порядок дальнейших действий:

  1. Открутите винт, который закрепляет переднюю панель к самому механизму. Во многих моделях есть специальные пластмассовые защелки, которые удерживают лицевую панель. Для снятия достаточно поджать защелки отверткой, и она отщелкнет.
  2. Далее от обозначенной высоты с помощью рулетки измерьте длину от терморегулятора до датчика, который будет в полу.
  3. К монтажной коробке протяните электрические провода. Индикатором определите фазный кабель (черный либо коричневый), кабель с рабочим нулем (синий), а также провод для заземления. Напряжение между нулем и фазой должно составлять 220 В.
  4. Перед тем как установить терморегулятор теплого пола, между ним и греющим элементом нужно расположить датчик температуры и укрыть его гофротрубой, защищающей от механического воздействия. Провод датчика протяните к корпусу термостата. Специалисты настоятельно рекомендуют следовать инструкции к терморегулятору теплого пола при подключении.
  5. После проведенных манипуляций установите крышку прибора на место. Подайте на устройство электроток, чтобы проверить правильность монтажа и готовность к эксплуатации.
  6. Выставьте желаемые параметры температуры и запустите систему на сутки в тестовом режиме. Только удостоверившись в отсутствии проблем и в бесперебойной подаче тока в аппарат, можно приступать к финишной отделке.

Современные программируемые термостаты представляют собой электронные приборы со сложным устройством, поэтому их установку и настройку целесообразней будет доверить квалифицированным специалистам. Допущенные во время монтажа ошибки и неправильно выбранные режимы могут приводить к выходу из строя всей системы и повреждать поверхность полов.

Пример ремонта терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
