Укладка теплого пола в стяжку – как правильно сделать

Как уложить теплый пол Pro Handmade

Какую систему теплых полов лучше предпочесть

Производят системы напольного отопления водяные и электрические. Каждый вид является довольно востребованным и невозможно точно сказать, что тот или иной является лучшим. Для того, чтоб выбрать, нужно изучить все характеристики и выяснить, какой подойдет больше.

Водяное тепловое покрытие

Главным условием, которое следует учитывать при монтаже теплого пола, считается возможность напрямую подключится к центральной отопительной системе или создание отдельного бойлерного помещения. В многоквартирных постройках такие полы применяются довольно редко и только в том случае, ели они были в проекте. В обычной квартире такой оборев пола запрещается по причине того, что давление воды рассчитано только на радиаторное отопление.

Для такого теплого пола применяют металлопластиковые или полимерные трубы, которые являются термостойкими. Таким образом, система имеет возможность бесперебойно функционировать на протяжении пятидесяти лет. Данный вид обогрева является низкотемпературным и используется в качестве вспомогательного отопления. Если помещение небольшое, такой пол может служить основным источником обогрева.

Преимущества водяного пола:

  • длительный эксплуатационный период;
  • низкий расход энергоносителей;
  • нет ограничений по установке мебели.

Недостатки водного пола:

  • сложное проектирование и установка;
  • осуществляется большая нагрузка на основание;
  • если возникла протечка, нужен ремонт полового покрытия и замена контура.

Особенности электрического пола

Очень популярными являются электрические системы обогрева пола. Они оснащены разнообразными типами нагревательных элементов, среди которых кабельные, пленочные, термоматы.

Кабельный тип является самым распространенным, так как отличается простой установкой. Монтаж осуществляется на стяжке или плиточном клее и является очень удобным для помещений с малой площадью. Кабель приобретается уже готовым для монтажа. По этой причине ни в коем случае не стоит его обрезать или наращивать. Чтоб не возник перегрев, над кабелем запрещено устанавливать мебель.

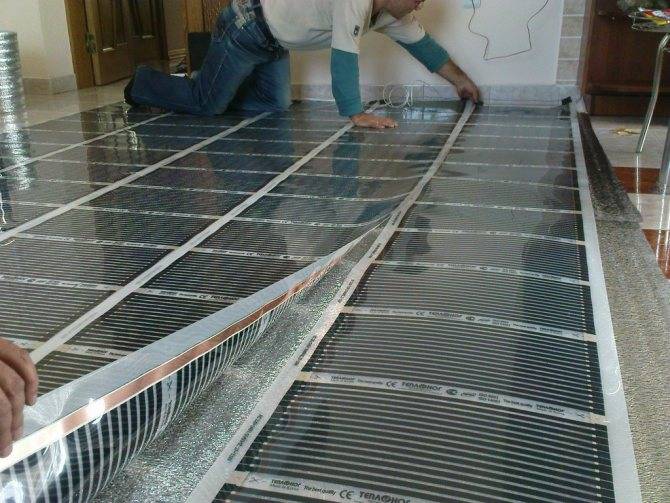

Пленочный тип выглядит как тонкая полоса термостойкой пленки, внутри которой запаяны нагревательные элементы. Благодаря данному устройству в помещении обеспечивается быстрый и равномерный обогрев. Такой материал нужно собирать из нескольких частей прямо на месте укладки. Закладываются полосы полиэстера под напольное покрытие. В стяжку их устанавливать не рекомендуется, так как щелочь имеет возможность разрушать пленку.

Кабельная система выгладит как тонкий рулон из стекловолокна, в котором закреплен кабель. Если осуществляется монтаж на сложной поверхности, разрешено подрезать стекловолокно. Термоматы намного упрощают установку системы.

Непосредственно монтаж теплого пола подразделяется на такие этапы:

  • изначально подготавливается рабочая поверхность под укладку системы;
  • укладывается отражающий слой;
  • устанавливаются крепежные элементы;
  • устанавливают коллектор и группу управления;
  • закладывают трубы;
  • подключают систему к источнику питания;
  • подготовительные работы перед заливкой;
  • покрытие и ввод системы в эксплуатацию.

План действий по этапам при укладке систем

Монтаж системы теплого пола своими руками начинается с подготовительного процесса. Он включает:

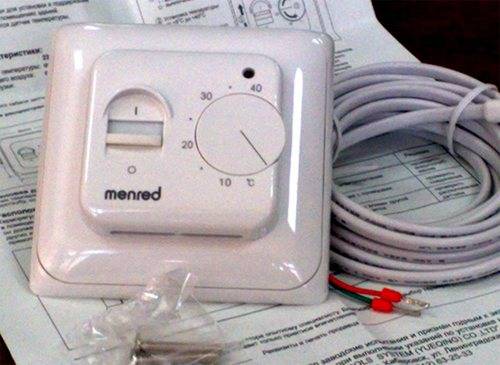

  1. Определение места для расположения датчика пола и терморегулятора.

Важно выбрать место на стене, где будет устанавливаться регулятор. Он должен располагаться не ниже 30 см от линии пола

На стене отмечается расположение регулятора в самом удобном месте. Под него проделывается отверстие для монтажной коробки, а до пола опускается штроба, предназначенная для расположения в ней пластиковых труб или гофрированной трубы для проводов.

  1. Начальную подготовку поверхности пола.

Перед стартом работ необходимо очистить пол от мусора и пыли, а также выровнять поверхность с помощью специальных строительных смесей. Для этого делается предварительная стяжка толщиной 3-7 мм, которую вполне можно сделать своими руками. Для того чтобы стяжка лучше контактировала с поверхностью пола, его можно обработать грунтовкой. После высыхания грунтовки, на ней отмечаются участки, где установка такого способа обогрева как теплый пол осуществляться не будет. Необходимо учитывать, что расстояние от стен до нагревательного кабеля должно превышать минимум в 5 см.

  1. Укладку теплоизоляционного слоя.

Термоизоляция может располагаться вертикально и горизонтально:

Схема утепления пола плитами

  • первый вариант охватывает весь периметр стен помещения. Для этого применяется демпферная лента или полистирольные листы сантиметровой толщины. Вертикальный монтаж термоизоляции помогает значительно снизить теплопотери;
  • горизонтальный монтаж предполагает утепление бетонного пола с помощью теплоизоляционного материала. Его толщина должна быть не менее 2 см, а сам он обязан быть прочным и устойчивым к перепадам температур. Для утепления своими руками можно использовать следующие материалы: пенопропилен, пенополистирол или волокнисто-минеральные плиты.

Если пол укладывается в ванной, поверх теплоизоляционного слоя необходимо уложить гидроизоляционный. Монтаж теплоизоляционного слоя позволяет уменьшить потерю тепловой энергии до 30%.

Схема-пример укладки электрической системы в ванной

Если организовать стяжку не представляется возможным, то кабель можно крепить на металлическую сетку, расположенную сверху слоя термоизоляции. Установка пола в таком варианте предусматривает заливку финишной стяжки  вместе с кабелем за одну процедуру. Сетка выступает в качестве надежного каркаса, поэтому стяжка получается надежной.

После затвердения стяжки, ее укрывают теплоизоляционным слоем фольги. На стыках ее необходимо укладывать с некоторым запасом, а свободные края нужно склеить скотчем. Покрытие фольгой обеспечивает равномерное прогревание помещения.

Для фиксации нагревательного элемента кабельного пола используется монтажная лента, которую прокладывают через каждые полметра и крепят с помощью саморезов (гвоздей). На монтажной ленте предусмотрены специальные скобы, которые расположены с определенным шагом. Это позволяет равномерно располагать нагревательные элементы. Основной этап включает монтаж нагревательных элементов.

Схема устройства поверхности теплого пола

Для начала нужно размотать кабель и проверить его сопротивление. Уровень сопротивления должен соответствовать указанным цифрам на этикетке. Далее конец двужильного кабеля вставляется в гофру и укладывается в подготовленную штробу. Один край кабеля и муфта для соединения закрепляются на строительную ленту, после чего начинается укладка кабельного элемента. Соединительную муфту необходимо полностью залить стяжкой.

Этапы монтажа теплого пола под стяжку

Монтаж системы обогрева пола своими руками нужно проводить, соблюдая определенное расстояние и следить, чтобы кабели не соприкасались. Концевая муфта фиксируется на ленте для монтажа так, чтобы ее можно было полностью залить стяжкой. Если для установки кабельного пола используется одножильный кабель, нужно учесть, что к терморегулятору будут подключены оба конца провода.

Монтаж электрического теплого пола с инфракрасными элементами своими руками является наиболее простым вариантом. Полосы пленки необходимо расстелить по всему полу. Такие пластины не требуют учета расположения мебели, и сам монтаж не требует предварительной заливки стяжки. Такие пластины могут устанавливаться на любой тип поверхности.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

  1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

  1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

  • плит с пазами, куда размещаются нагревательные элементы;
  • гладких матов.

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

  • Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
  • Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Однако тёплые полы без заливки имеют и недостатки:

  • меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
  • конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Монтаж стержневого теплого пола

Укладка стержневого пола в стяжку обязательна, чтобы чтобы предотвратить механическое воздействие на хрупкие элементы греющего мата. Принцип укладки:

  1. Перед укладкой производятся расчеты, позволяющие определиться с количеством материала. Обычно стержни имеют длину 0,5 м. Расстояние между секциями будет составлять 10 см. Таким образом, для обогреваемой площади 4х4 м потребуется примерно 12 м нагревательного материала с тем учетом, что он не прикладывается к стенам вплотную;
  2. Секции разворачиваются, соединения между ними изолируются, стержни фиксируются скотчем к предварительно застеленному теплоизолирующему материалу, подключается проводка и устанавливается терморегулятор;
  3. Стяжку следует заливать поверх готового пирога теплого пола. После того, как вся толщина раствора полностью просохнет, можно приступать к монтажу верхнего напольного покрытия.

Читать также: Как подключить теплый пол к электросети

Технология укладки системы

Самый распространённый — монтаж системы тёплого пола в стяжку.

Толщина

Стандарты устанавливают рекомендуемую толщину стяжки — 0,5-1 см. Её укладывают на водяные трубы при условии качественного, ровного основания. Если же пол частично разрушен либо неровный, то стяжку делают толще. В отдельных случаях она может достигать 20 см.

Схема

Сначала основание делится на отдельные поля. Их количество зависит от площади помещения, его формы. Линии, которые разделяют эти поля, указывают на место швов для компенсации перепадов температуры. Эти швы заполняют эластичными материалами, чтобы при нагреве воды они не потрескались из-за изменения температуры. По швам располагают подающие и отводящие петли системы. Защищают трубки металлическими гильзами и гофротрубами.

Трубопровод располагают вдоль стен, укладывая его через каждые 10 см. В местах, где расположены оконные и дверные проёмы, разрешается увеличение шага до 12 см. Использовать петли длиной более 100 м не рекомендуется.Сами трубы можно укладывать по спиральной или параллельной схеме. Первая позволяет прогревать помещение равномерно, так как возвратная и нагревательная системы чередуются. Она лучше всего подходит для больших комнат. В маленькой же используют параллельный монтаж, когда трубы укладывают в виде змейки. Там, где она начинается, температура будет максимальной.

На стенке ближе к полу устанавливают коллектор. Он помещается в специальный шкаф, внутри которого источник тепла состыковывают с трубами нагрева. Там же располагаются возвратный трубопровод, вода с горячей водой и циркуляционный насос. Последний обеспечивает постоянное перемещение тёплой воды по контуру.

После установки труб выполняют гидроизоляцию поверхностей алюминиевой фольгой или полиэтиленовой плёнкой. Но это делают, когда технологией не предусмотрено использование пенопласта с алюминиевой плёнкой.

Для укладки теплоизоляционного слоя вдоль стен крепится рантовая лента для компенсации расширения из-за воздействия температуры. На готовый слой крепят армирующую сетку или фиброволокно. Для этих целей лучше брать сетку с ячейками 10×10 см, толщина сечения проволоки — 3 мм. Затем поверх устанавливают пластиковые трубы и монтажные планки – специальные рейки, оборудованные пластиковыми канавками. В них устанавливают трубы и фиксируют их там.

Затем приступают к заливке бетоном. Для приготовления раствора лучше брать марку не ниже М-300

ВажноПеред заливкой систему заполняют водой и приводят в рабочее состояние.

Во время заливки стяжки своими руками важно поддерживать комнатную температуру. Схема различных способов укладки труб:

Схема различных способов укладки труб:

Теплый пол можно ли обрезать

01.03.2019


Ошибка в определении длины греющего кабеля (в том числе и электрического мата – а мат это тоже греющий кабель, только на сетке) достаточна распространена. Часто путается погонная длина и площадь, например, мата, не учитываются особенности помещения со сложной конфигурацией, просто допускается арифметическая ошибка и т.д. Как результат – после того как уложена часть греющего кабеля, выясняется, что осталось много лишнего. Что делать в этом случае?

Обменять кабель

Вернуть назад кабель со следами монтажа, скорее всего, не удастся, ведь подобный товар можно сдать только в случае, если вы поняли ошибку еще до начала монтажа. Если ошибся, например, ваш прораб или электрик, то он может взять слишком длинный кабель себе для следующих объектов, где он подойдет больше, а для вас купить кабель или мат нужного размера. Это одно из решений проблемы.

Уменьшить шаг укладки

Для греющих матов и кабелей возможно просто уменьшить шаг укладки в пределах, оговоренных производителем, т.е. уменьшая расстояние между витками кабеля. Например, сетка греющих матов разрезается и уменьшается расстояние между петлями. Все произведенные изменения должны быть задокументированы. Рекомендуем сделать фотографии, а также не забыть нарисовать схему укладки.

Уложить теплый пол под мебель или ванну

Можно ли уложить теплый пол под мебель, ванную, стиральную машину и т.д.?

Конечно, в подогреве площади под ванной или мебелью обычно нет смысла, в то же время если остается немного кабеля, то в некоторых случаях, это допустимо. Многие из производителей указывают на такую возможность, оговаривая, к примеру, наличие ножек у мебели – 10-15 см для теплоотвода. Если теплый пол сделать, например, под стиральной машиной или габаритной мебелью с маленькими ножками или вообще без них, то кабель в этом месте будет перегреваться, что снизит срок его службы и в конечном итоге может привести к тому, что кабель перегорит.

Можно ли на плиту осб клеить плитку на

У ванны требуемые ножки есть. Но что делать, если вы запланировали фартук, например из гипрока с плиткой? В этом случае трудно определенно сказать, будет ли осуществляться должный отвод тепла и не будет ли перегрева. При этом и ремонт кабеля, если он выйдет из строя, весьма затруднителен, т.к. придется разбирать всю конструкцию и вынимать ванну. При наличии подобного фартука, как правило, предусматриваются лишь технологическое отверстие, закрываемое панелью на магнитах, например, для сантехника.

Уложить остаток кабеля в смежное помещение или на стене

Одно из решений, к которым прибегают в подобных случаях – это уложить часть кабеля на пол в смежном помещении (например, в коридоре или прихожей) или даже на стене.

Укоротить кабель

Укоротить греющий кабель, как правило, можно. Но не более, чем на 10% его длины. Понадобятся специальные инструменты и материалы, да и сама работа должна выполняться специалистом.Зарубежные греющие кабели рассчитаны на зарубежное напряжение 230-240 В. Наше напряжение 220 В. При грамотной заделке остающегося конца, характеристики кабеля существенно не изменятся. Но эта заделка должна осуществляться компетентным мастером. Стоимость работы – 2-3 тыс. рублей (уровень цен 2014 года). Уточнить стоимость приезда мастера и установки муфты можно в разделе Ремонт теплых полов. При заделке используются специальные обжимные гильзы, термоусадочные муфты и строительный фен. Не стоит пытаться сделать это самостоятельно при помощи универсальных средств и инструментов, т.к. в этом случае есть большая вероятность, что вам придется ремонтировать это место снова, а для этого уже понадобится снимать плитку и вскрывать пол.

В любом случае, перед тем, как предпринять какие-либо необратимые действия, рекомендуем оценить возможные варианты и проконсультироваться со специалистами. Можете просто позвонить нам.

Source: teplo-svetlo.ru

Керамическая плитка для обогрева

Электрическое отопление

Кабельные секции или маты подключают к терморегулятору. В данный прибор выводят сетевые кабели и проводник термодатчика. Схема подключения имеется на обратной панелиустройства. Перед тем как закрыть кабельный пол стяжкой или клеевым раствором систему необходимо протестировать. Как включить электрический тёплый пол?

  • На терморегуляторе выставляют температуру для нагревательных элементов.
  • Проверяют работу кабеля.
  • При обнаружении холодных участков, систему отключают, выясняют причину отсутствия обогрева. Возможно, соединение матов или секции было выполнено неверно.

Рекомендуем: Как установить тёплый пол Q-Term?

При положительных результатах, систему отключают. На электрические элементы наносят стяжку или плиточный клей. Оставляют раствор до полного высыхания. Укладывать плитку можно через 10-14 дней.

Через сутки проводят затирание швов. Включать напольный обогрев можно после полного высыхания растворов. Температуру нагрева пола повышают постепенно.

При эксплуатации жидкостного тёплого пола необходимо провести опрессовку системы, наполнить её теплоносителем и включить котёл. Для кабельного обогрева требуется выждать пока стяжка или плиточный клей высохнут. Термоплёнку подключают сразу после облицовки пола. Прогрев системы отопления осуществляют постепенно, в течение 48 ч.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Используемые материалы для работ

Укладка чаще всего изготавливается из раствора цемента с песком. В некоторых случаях нужно добавлять дополнительно пластификаторы, а также керамзит или щебень, что позволяет сократить расход цемента. Его может быть разное количество, в зависимости от того, какую толщину покрытия вы хотите получить. Зачастую рекомендуется выдерживать такие пропорции – три части песка, одну часть цемента и такое количество воды, чтобы при замешивании получить раствор необходимой консистенции.

При необходимости использования пластификатора применяют обыкновенный клей ПВА, которого на один мешок цемента требуется один килограмм. В наше время в продаже можно найти уже готовые растворы, хоть вы и потратите больше денег, однако процесс значительно упростится и сократится драгоценное время на выполнение работ.

Как монтировать карбоновый теплый пол

Для того чтобы правильно уложить теплый карбоновый пол не требуется специальных навыков. Монтаж электрического теплого пола своими руками выполняется в следующей последовательности:

  1. Выполняется подготовка всех нужных материалов – карбонового мата, терморегулятора-термостата, соединительных муфт, теплоотражающего материала и битумной изоляции. Также необходим блок управления;
  2. Определяются размеры площади поверхности, на которую нужно будет класть теплоотражающий материал. Выполняется его укладка;
  3. После этого нужно положить и расстелить карбоновый мат, температурный датчик поместить в гофрированную трубу;
  4. Равномерно уложить карбоновые стержни по приготовленной поверхности и соединить их между собой;
  5. Карбоновые маты закрепляются малярным скотчем, выполняется установка терморегулятора. Блок управления подключается к терморегулятору;
  6. К терморегулятору подключаются провода питания и кабель, обеспечивающий заземление;
  7. Терморегулятор подсоединяется к электрической сети;
  8. Далее следует равномерным слоем нанести цементную стяжку, толщина которой будет равна 2-3 см. Через 28 дней можно произвести финишную отделку и выполнять запуск теплого пола.

Упрощенная схема подключения стержневого теплого пола выглядит так: «электросеть – нагревательные стержни – терморегулятор».

Особенности и правила эксплуатации

При эксплуатации стержневого теплого пола наливного необходимо соблюдать следующие правила:

  • Первый запуск системы производится после того, как стяжка или плиточный клей полностью засохнут, то есть не ранее, чем через 28 дней после завершения укладки;
  • При установке или замене терморегуляторов необходимо отключать электропитание;
  • Полосы стержневого мата нельзя накладывать друг на друга;
  • Перед включением, нагревательный мат должен быть развернут и уложен на нагреваемую поверхность. Включать его до полного окончания монтажа запрещено – он выйдет из строя;
  • Запрещено включать стержневой пол без предварительной изоляции контактов и линий срезов;
  • Электрический щиток желательно оснастить отдельным автоматом или переключателем, который защитит систему при возникновении коротких замыканий или нагрузок;
  • Запрещено использовать теплый пол под ламинат для просушивания влажных поверхностей;
  • При эксплуатации рекомендуется устанавливать максимальную температуру обогрева не более 30 °C;
  • Запрещается накрывать обогревательную поверхность листами из металла;
  • Недопустимо запускать систему без ее предварительного подключения к терморегулятору.

Виды стяжек для теплого водяного пола

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

  • сухая;
  • полусухая;
  • мокрая.

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

У этого способа выполнения стяжки два существенных минуса:

  • Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
  • Плохая проводимость тепла от труб к полу.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

  • бетон – его можно заказать или сделать;
  • раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
  • готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций

Последовательности укладки слоев

Стяжка для теплого пола не заливается на голое перекрытие, конструкция  представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи

При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев

«Пирог» для водяного пола

Для водяного теплого пола самым распространенным считается следующий вариант укладки:

  1. Слой гидроизоляции. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция препятствует проникновению влаги со стороны перекрытия, и тепло нагревательной системы не расходуется на просушку.
  2. Теплоизоляция. Главной задачей теплоизолирующего слоя является направление максимального количества тепла в помещение и создание препятствия для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:
  • пенопласта толщиной от 3 сантиметров, не позволяющего бетону вытягивать тепло;
  • отражающего теплоизоляционного покрытия, направляющего тепловой поток вверх.
  1. Армирующий слой. Для армирования обычно используется специальная сетка, которая усиливает стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
  2. Система труб.
  3. Стяжка. Этот слой выполняется по стандартной технологии с использованием маяков.

Особенности укладки слоев для электрического пола

Устройство «пирога» при использовании кабельного обогрева и системы нагревательных матов будет таким же, как и при водяной системе. Однако нужно помнить, что кабель не должен касаться теплоизоляции, поэтому должен быть прикреплен к подвешенной между лагами арматурной сетке. Пленочные нагревательные элементы можно класть поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Процесс монтажа

На этапе подготовки устанавливают терморегулятор для электрического теплого пола. В процессе подготовки основания уже было создано соответствующее углубление в стене под термостат, а также проложена штроба для его провода.

Термодатчик помещают между нагревательными линиями кабелями строго на одинаковом расстоянии

Важно, чтобы регулятор тепла находился в уверенной зоне прогрева: распространенной ошибкой считается его монтаж за первой линией обогреваемых элементов и в итоге датчик находится в области с недостаточным обогревом. Поэтому необходимо расположить гофрированную трубку с датчиком, на конце которого в обязательном порядке присутствует заглушка, на расстоянии хотя бы 50 см от стены, чтобы можно было получить корректные температурные показатели


Терморегулятор


Установка терморегулятора

Нагревательный кабель

Укладывая материал, следует начинать с места подключения силовых проводов к терморегулятору. На теплоизоляцию монтируют стальную монтажную ленту (для фиксации используются дюбели либо саморезы), а укладка кабеля проводится поверх нее с заранее рассчитанным шагом. Для фиксации используются монтажный скотч.

При отсутствии дефектов заливается стяжка. Использование такого раствора, рассчитанного под теплые полы, позволит приступить к финишной отделке уже через 3 дня, однако подключения электрического теплого пола на данном этапе еще не разрешается: полная схватка и просушка стяжки занимает до 30 дней.


Укладка греющего электрического кабеля


Элемент крепления кабеля

Нагревательные маты

Во избежание перегрева системы предварительную теплоизоляцию не проводят

Так как материал имеет вид рулона, его следует раскатать по полу, а нужное направление задается с помощью ножниц (важно не допустить повреждения кабеля)

Такой материал дополнен клейкой лентой, которая значительно упрощает процесс монтажа. Никаких дополнительных фиксаторов в этом случае не требуется. Когда нагревательный мат будет плотно прилегать к основанию, его покрывают плиточным клеем

Важно, чтобы кабель не выступал над поверхностью пола. Конструкцию сохнет не более 5 дней, после чего можно приступать к работе с отделочными материалами


Установка нагревательных матов

Нагревательная пленка

Нагревательную пленку монтируют по типу электрических матов, но имеются некоторые отличия:

  • подготовленную рабочую поверхность застилаю теплоизолирующей подложкой, дополненной фольгированной пленкой;
  • нагревательные элементы раскладывают по полу, но разрезать пленку разрешается полностью в предусмотренных местах. Места среза изолируются, а к другой стороне материала подключают силовые провода. Соединение отдельных листов осуществляется параллельно;
  • после фиксации всех составных элементов, система подключается к сети и проверяется ее работоспособность. Никакая дополнительная стяжка не проводится.


Укладка нагревательной пленки


Соединение полос инфракрасных пленок — самая сложная часть установки

Правильно подобранные материалы, отсутствие ошибок на этапе монтажа и грамотно выполненная схема подключения считаются гарантией длительного использования теплого электрического пола и комфортного микроклимата в вашем доме.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
