Правильная установка терморегулятора теплого пола и условия эксплуатации

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

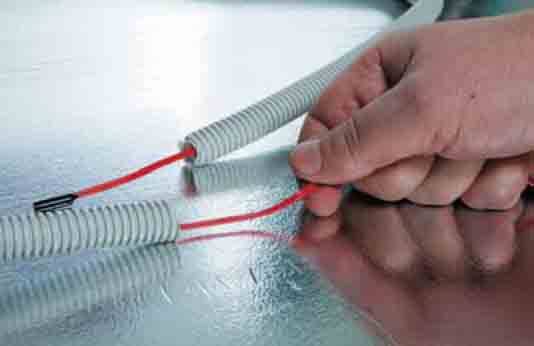

Установка термодатчика – размещение в гофротрубке

Установка термодатчика

Как выбрать?

Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:

  • Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
  • Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.

Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.

Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.

Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.

Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.

Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.

Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.

Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.

Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится

Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева

Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.. Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные

Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля

Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.

Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.

Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.

Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.

Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.

Всего же существует три разновидности терморегуляторов.

Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.

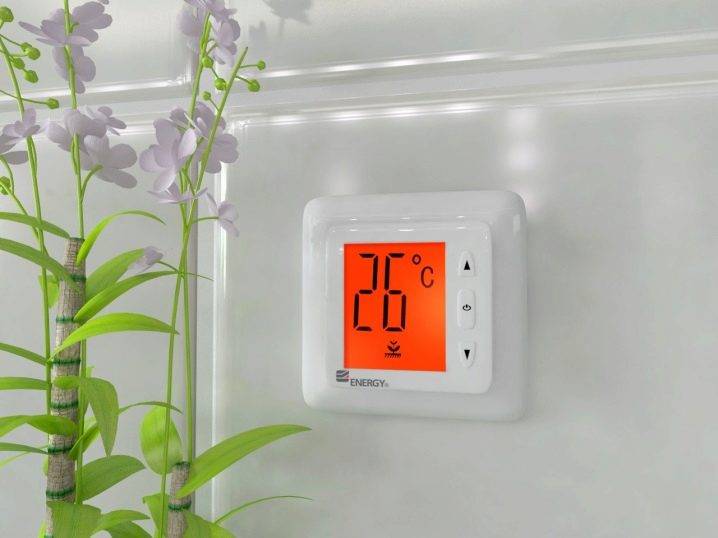

Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.

Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.

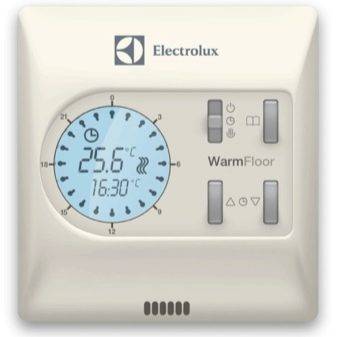

Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.

Инструкция — как подключить теплый пол к терморегулятору

Перед тем, как подключить устройство, рекомендовано проверить омметром — соответствует ли указанное сопротивление реальному. При показателях ± 5 — 10 %, всё нормально, устройство исправно.

Большие расхождения свидетельствуют о неисправности датчика, тогда его следует поменять.

Установка терморегулятора тёплого пола своими руками.

Watch this video on YouTube

Процесс подключения

Подключение термостата осуществляется после монтажа тёплого пола, подрозетника и подведения всех проводов.

Подсоединить терморегулятор к тёплому полу и к сети несложно, необходимо придерживаться следующей последовательности работ:

Подрезаются провода, выходящие из подрозетника — длина должна быть 80 — 100 мм.

Подрезаем провода

Осуществляется заземление — производится соединение зелёно-жёлтого провода питающего кабеля клеммой «Wago» с медной экранированной оплёткой нагревающего кабеля. Оплёточный конец необходимо плотно скрутить, обработать флюсом, прикрыть тонким слоем припоя.

Производим заземление

Снимается с термостата верхняя крышка с экраном.

Снимаем крышку с терморегулятора

Ослабляются клеммы, для этого можно использовать отвёртку на 3 мм.

Ослабляем клеммы

Подключается термодатчик к клеммам 6 — 7. Соблюдение полярности при этом не обязательно. Существующие параметры датчика тёплого пола, говорят о его сопротивление при +25 градусов, оно равно 10 кОм.

Подсоединяем термодатчик

  • Подводится источник электроэнергии:
  • разъём номер 1 — к нему подсоединяется фазовый кабель L;
  • гнездо 2 — нулевой N.

Подключаем питание

  • Подключается греющей кабель, уровень предельной величины допустимого тока — 16 ампер.
  • в третью клемму вставляется провод N;
  • в четвертую — фаза L.

Подключаем кабель пола

Помещается прибор в гнездо — для этого загибаем его вверх, а снизу под провода подставляем палец. Затем термостат поворачиваем вниз, и вставляем в проём.

Помещаем прибор в подрозетник

Фиксируется терморегулятор саморезами к подрозетнику.

Крепим на саморезы

Одевается верхняя лицевая панель.

Одеваем лицевую панель

Терморегулятор установлен, можно переходить к его тестированию.

«Холодные провода» греющего мата многопроволочные, поэтому прежде чем подсоединять их к клеммам, на них следует надеть наконечник. Питающие — можно соединять без наконечников.

Фазировка

Фазировка — ответственный этап при подключении термостата. Неправильное подсоединение фазы и ноля на функционировании не отражается, а вот  безопасность под вопросом.

Есть терморегуляторы, оснащённые отдельным выключателем, при его нажатии отключаются оба проводника. Но такое, возможно лишь при ручной регулировке, и то не у всех моделей. При автоматике, срабатывает отключение только одного проводника.

Нужна ли земля?

Чаще, термостаты не оснащены защитным заземлением. Обычно это отдельная клемма, через неё к проводнику осуществляется подсоединение греющих проводов.

На самих аппаратах стоит значок «квадрат в квадрате», он говорит о двойной изоляции.

Значок двойной изоляции

Программируемые терморегуляторы

Программируемые терморегуляторы имеют функциональную особенность. Они программируются на время работы теплого пола и на то, какую температуру пола необходимо поддерживать в данный момент времени. Благодаря такой функции программируемый терморегулятор экономит до 70% электроэнергии. Вы можете запрограммировать работу теплого пола следующим образом:

«Утро» – 6.00 – 9.00 — температура пола 30ºС;

«На работе» – 9.00 – 17.00 — температура пола 22ºС;

«Вечер» – 17.00 – 22.00 — температура пола 30ºС;

«Ночь» – 22.00 — 6.00 — температура пола 22ºС.

Временной интервал и температуру пола можно изменять. При таком программировании теплый пол работает всего 8 часов в сутки (30%) и именно в то время когда это нужно. Программируемый терморегулятор целесообразно ставить на большие площади (более 6м²), так как расходы по электроэнергии на маленькой площади будут меньше стоимости самого терморегулятора. А вот на площади 6м² программируемый терморегулятор окупит себя уже за 2 года и впоследствии будет экономить ваши средства.

Особенности установки разных терморегуляторов

Ознакамливаясь с мануалом к приобретенному терморегулятору, не пропустите информацию, объясняющую то, какую площадь может обслужить оборудование. Если в планах осуществить монтаж прибора в помещении с большими размерами, лучше всего будет распределить площадь на несколько зон, и поставить в каждую из них по отдельному терморегулятору. Иначе регулятор просто не справится с нагрузкой, а вся затея окажется бессмысленной.

Производятся регуляторы в различных конфигурациях, что в какой-то степени определяет последовательность их установки.

Терморегуляторы можно разделить по таким параметрам:

  1. Конструкция. На рынке можно встретить устройства накладного и встраиваемого типа. Для первого типа не требуется делать технологического отверстия.
  2. Тип управления. Изготовителем представлены температурные датчики выносного, встроенного и комбинированного типов.
  3. Особенности функционала. Существуют простые модели, а также те, что поддерживают программирование. Специалисты отмечают, что лучше, когда присутствует расширенная настройка терморегулятора теплого пола, потому что в таком случае использование системы теплого пола будет значительно экономичнее и эффективнее.

Назначение терморегуляторов

В зависимости от назначения помещения она может быть различной, но не выше +27°С. Хотя в ряде случаев при обогреве больших помещений допускается нагрев до +33°С.

Основных причин для поддержания температуры в таких пределах может быть несколько:

  1. Обеспечение комфортных для человека условий, ведь при нагреве пола выше +27°С ощущения для ног могут быть далеко не из приятных.
  2. Покрытие пола также требует поддержания определённых температур, несоблюдение которых может привести к различным неприятным моментам — деформации, усыханию, расхождению швов.
  3. И постоянная нерегулируемая работа нагревательного элемента выльется в ощутимый перерасход электроэнергии.

Именно для того, чтобы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору довольно проста и не вызовет проблем даже у человека, впервые столкнувшегося с подобной необходимостью. На рисунке это хорошо видно.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

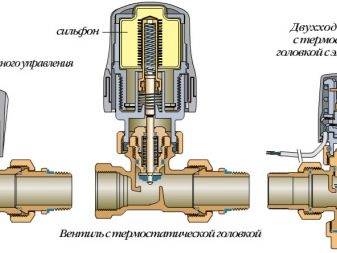

Для водяных полов:

  1. Двухходовой клапан.
  2. Трехходовой клапан.

Разновидности терморегуляторов:

Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

По количеству каналов управления терморегулятор бывает:

  • Двухзонный, который функционирует единовременно на двух участках системы отопления.
  • Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

  • Внутренний (встроенный).
  • Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

Резистивный кабель. Бывает двухжильный и одножильный.

Советы по выбору прибора

Мы считаем, устанавливать механические терморегуляторы на теплые полы бессмысленно. Эти устройства несколько устарели, число функций ограничено, точность поддерживаемой температуры оставляет желать лучшего. Приборы можно использовать в подсобных либо технических помещениях, где надо поддерживать +15…18 °C круглосуточно.

Тип микропроцессорного термостата выбираем в зависимости от способа нагрева, условий эксплуатации и собственных пожеланий:

Регулятор для электрического пола лучше брать вместе с нагревательным кабелем (пленкой) и датчиками у одного производителя. Например, фирмы Devi, Caleo и «Теплолюкс» продают собственные регулирующие устройства. Если вам приходится покупать термостат для электрических ТП отдельно, следует выбрать любой двухконтактный прибор, оснащенный клеммами подключения внешнего датчика

Обратите внимание на показатель максимальной мощности, которую способен коммутировать регулятор (обычно лежит в пределах 2…4 кВт). Пример технических характеристик регуляторов бренда «Теплолюкс» Под водяные теплые полы лучше взять универсальный (3-контактный) терморегулятор, внешний температурный датчик – по необходимости

Коммутируемая мощность роли не играет, поскольку сервоприводы потребляют 1…3 Вт электричества. Количество дополнительных «наворотов» зависит от ваших потребностей и кошелька

Но если нужна реальная экономия энергоносителей, рассматривайте программируемые модели, включающие отопление по графику. В рабочее время либо ночью температуру в доме можно понизить до 18…20 °C.

Установка терморегуляторов предусматривается в каждой комнате. Значит, придется оттуда тянуть провода к гребенке ТП, где располагаются сервоприводы водяных контуров. Подобная «электрификация» неуместна в квартирах со свежим дизайнерским ремонтом. Решение: установите возле коллектора коммутационный блок с ресивером, а в помещениях – беспроводные термостаты на батарейках.

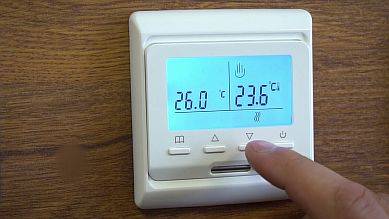

Настройка

Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.

Настройка регулятора электрического пола производится следующим образом:

  1. Нажимается клавиша включения электропитания «0»;
  2. Регулируется температурный нагрев кнопками «вверх» и «вниз»;
  3. Когда набирается температура, высвечивается «set»;
  4. Желаемый температурный уровень отражается на индикаторе «run»;
  5. Отключается питание кнопкой on/off.

Установка даты и времени

Панель терморегулятора оснащена значком «книжка»,  данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.

Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.

Настройка нагрева по дням и часам

Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.

В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.

В данных настройках сутки разбиты на шесть временных периодов — время:

  • подъёма;
  • ухода из дома;
  • возвращения на обед;
  • ухода с обеда;
  • возвращения вечером;
  • ночное.

Настройка сервисного меню

Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:

  • калибровка, переключение и одновременное включение датчиков;
  • настройка температурного ограничения;
  • установка шага включения и отключения температуры;
  • регулировка уровня подогрева.

Кроме того, данное меню позволяет сбросить все настройки.

Детский режим

Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.

Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.

Подготовка к установке

Перед монтажом терморегулятора следует внимательно изучить прилагаемую инструкцию от изготовителя. Особенно следует уделить время разделу по установке, так как принципы монтажа разных моделей регуляторов могут несколько отличаться.

Снимите переднюю крышку регулятора, медленно, осторожными движениями демонтировав колесико управления. Для этого при помощи отвертки аккуратно зацепите элемент, после чего открутите винт. Если у вашей модели есть защелки, можно просто на них надавить той же отверткой, и панель можно будет снять.

Монтаж терморегулятора теплого пола подразумевает наличие следующих приспособлений:

  • Гофротрубка. Зачастую эта вещь идет в комплекте. Если у вас по каким-то причинам такового комплектацией не предусмотрено, придется докупить его дополнительно. Лучше всего, если трубка будет толщиной 16 мм. Чтобы узнать нужную длину, замеряйте расстояние от точки монтажа регулятора до места установки термодатчика.
  • Отвертка.
  • Крепежные винты.
  • Монтажная коробка.
  • Строительный уровень.
  • Отвертка-индикатор. Необходима для контроля фазы в сети. При желании можно воспользоваться любым иным схожим приспособлением.

Настройки

Востребованные виды терморегуляторов обладают программируемыми модулями. Применение таких приборов позволяет задавать нужную температуру теплого пола для определенного интервала времени. А присутствие сенсорного дисплея упрощает эту задачу.


Настройка терморегулятора теплого пола

Настройка контроллера выполняется достаточно просто:

  • вначале требуется включить питание кнопкой 0;
  • теперь можно установить температурный режим, меняя показатели стрелками;
  • когда температура понимается, будет светиться соответствующий индикатор;
  • установленный уровень тепла отображается на соседнем индикаторе;
  • питание отключается кнопкой выключения/включения.

Установка даты и времени

На панели регулятора имеется значок в виде книжки. При его нажатии можно настраивать время и дату работы прибора. Для этого кнопку следует зажать и одновременно включить кнопку вверх, подождать несколько секунд. В результате будет открыто меню, где устанавливается время, день недели. Как только будет выбран нужный вариант, его следует сохранить, нажав кнопку питания.

Регулировка нагрева по дням и часам

Для программирования обогрева по датам и часам нужно открыть меню. Вначале будут выбираться дни недели. Для выбора требуемого дня следует переключать значения стрелками вниз или вверх. Так, можно настроить сначала день, затем время работы, а после установить показатель температур.

Настройки сервисного меню

Чтобы активировать меню сервиса, устройство выключается, затем используются кнопки книжки и включения. Посредством сервисного меню выполняется переключение датчиков, настраивание ограничений по температуре, регулируется степень обогрева. К тому же с его помощью можно выполнить сброс ранее установленных настроек, если нужно.

Детский режим

Чтобы защитить экран от неосторожного детского нажатия, нужно воспользоваться функцией включения блокировки. Для этого следует одновременно зажать две кнопки со стрелками вниз и вверх, подождать несколько секунд

В результате активируется режим защиты от случайного нажатия.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

  • вентиль 3-х ходовой;
  • насос циркуляционный;
  • перемычка байпаса;
  • градусник;
  • термостатическая головка ;
  • реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Автоматика водяного теплого пола

Watch this video on YouTube

Узнайте как работает водяной теплый пол в зависимости от вида подключения.
