На что опирать несущие стены?
Ленточный фундамент
Так как подобный вид основания не является несущим, опирание на него тяжелых печей, кирпичных перегородок и массивных лестниц крайне не рекомендуется. В этих случаях в качестве основания под внутренние стены используют ленточный фундамент.
При возведении перегородок во избежание излома бетона может использоваться также следующий метод:
- под ними монтируются ребра жесткости – прогоны из железобетона, которые опираются на фундамент; при подвижках фундамента они будут срабатывать как упругие вставки, гася подобные деформации
- в слое теплоизоляции делается разрыв с монтажом в него арматурного каркаса, который связывается с основным каркасом пола; при недостаточной толщине слоя утеплителя для исключения появления мостиков холода следует заглубиться вниз на 20-40 см
В районах с сильными морозами для заливки используются бетон с добавлением цемента не ниже марок М400, являющийся морозостойким. Цемент подобных марок следует брать и для заливки стяжки по влажному грунту. Подобный материал обладает и более высокими водоотталкивающими свойствами.
Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы
Гидроизоляция перед заливкой бетона
Чтобы бетонные полы в частном доме обеспечивали надежную защиту жилья, служили долго, необходимо исключить попадание влаги в утеплитель. Для этого поверх полистирольных плит делается гидроизоляционный слой. Оптимальными материалом для этой операции являются специальные пленки. Их прочностные характеристики позволяют заливать стяжку необходимой толщины. Материал эластичен, легко принимает нужную форму.
Стыки тщательно проклеиваются специальной лентой или рекомендуемым составом. Популярностью сегодня пользуются гидроизоляционные пленки с нанесенным на них пленки слоем клея. Достаточно удалить защитную бумагу или полимерный материал, уложить гидроизоляцию плотно ее прижимая к поверхности, соблюдаю указанные в инструкции размеры перехлеста.
Этап 2. Подготовка основания
После определения «нулевого» уровня вынесите строительный мусор и удалите плодородный слой грунта. Пол в нашем случае будет многослойным «пирогом» приблизительно в 35 см толщиной. Следовательно, удаляйте почву до тех пор, пока глубина от «нулевого уровня» не сравнится с толщиной будущего «пирога».
Далее утрамбуйте поверхность. Желательно использовать для этого виброплиту, хотя в ее отсутствие можете взять обычное метровое бревно, прибить снизу доску, а сверху – две ручки, и с помощью такого инструмента уплотнить почву. В результате должно получиться ровное и, что самое главное, плотное основание. От ходьбы по такому основанию не должны оставаться следы.
Для повышения гидроизоляционны х свойств основания засыпьте «родную» почву сначала слоем глины, затем песка, полейте водой и тщательно уплотните.
Технология изготовления
Прежде чем приступать к заливке пола важно тщательно подготовить основание, состоящее из нескольких слоев. Основные рекомендации заключаются в использовании мелкофракционного наполнителя в бетонной смеси и ее укладке по маякам за один заход
Укладка подстилающего слоя
Этот слой состоит из песчаной утрамбованной подушки высотой и щебеночной подсыпки (фракция 30-50 мм) высотой от 7 до 10 см каждая. Назначение этого слоя заключается в обеспечении защиты нижней части плиты от воздействия на нее влаги из почвы и в качестве выравнивающей основы.
К особенностям грунта, которые необходимо учитывать перед тем как приступать к устройству пол относится следующее:
Важно при подготовке основания удалить растительный слой почвы. Иначе, из-за усадки бетонная конструкция попросту разрушится.
Песок применяют при низком к поверхности залегании грунтовых вод, так как он способен поглощать влагу.
При использовании щебня на влажном грунте капиллярный подъем влаги исключен.
Песчано-гравийная подсыпка
Специальная установка с подачей воды для трамбовки песка
Чтобы сократить стоимость работ и получить качественный результат еще на стадии подготовки и проектирования необходимо учесть некоторые нюансы:
- После укладки финишного материала уровень чистого пола должна совпадать с уровнем порога входного проема.
- Необходимо не допускать опирания стяжки пола на фрагменты цоколя или фундамента, которые выступают от внутренних стен.
- В процессе трамбовки песчаного слоя его орошают, а не проливают водой насквозь.
Устройство подбетонки и гидроизоляции
Цель гидроизолирующего материала заключается в предотвращении намокания утеплителя и стяжки под воздействием влаги.
Рекомендации по устройству гидроизоляции заключаются в следующем:
- При направлении битумных рулонных материалов создают два слоя. Нахлест составляет не менее 15 см при перпендикулярном расположении.
- При использовании пленки направление приклеивания полотен не играет роли. Главное выполнить нахлест и тщательно заклеить места стыков.
- Укладку мембраны ЕПДМ осуществляют в один слой.
Чистовая стяжка
Устройство подбетонки высотой от 5 до 10 см позволяет сделать ровную и жесткую основу под гидроизоляционный слой (наклеивание пленки, наплавление битума). Иначе, при использовании рулонных битумных материалов или пленки ПВХ их укладка существенно усложняется из-за расхождения стыков на незакрепленном грунте.
Битумная гидроизоляция
Укладка утеплителя

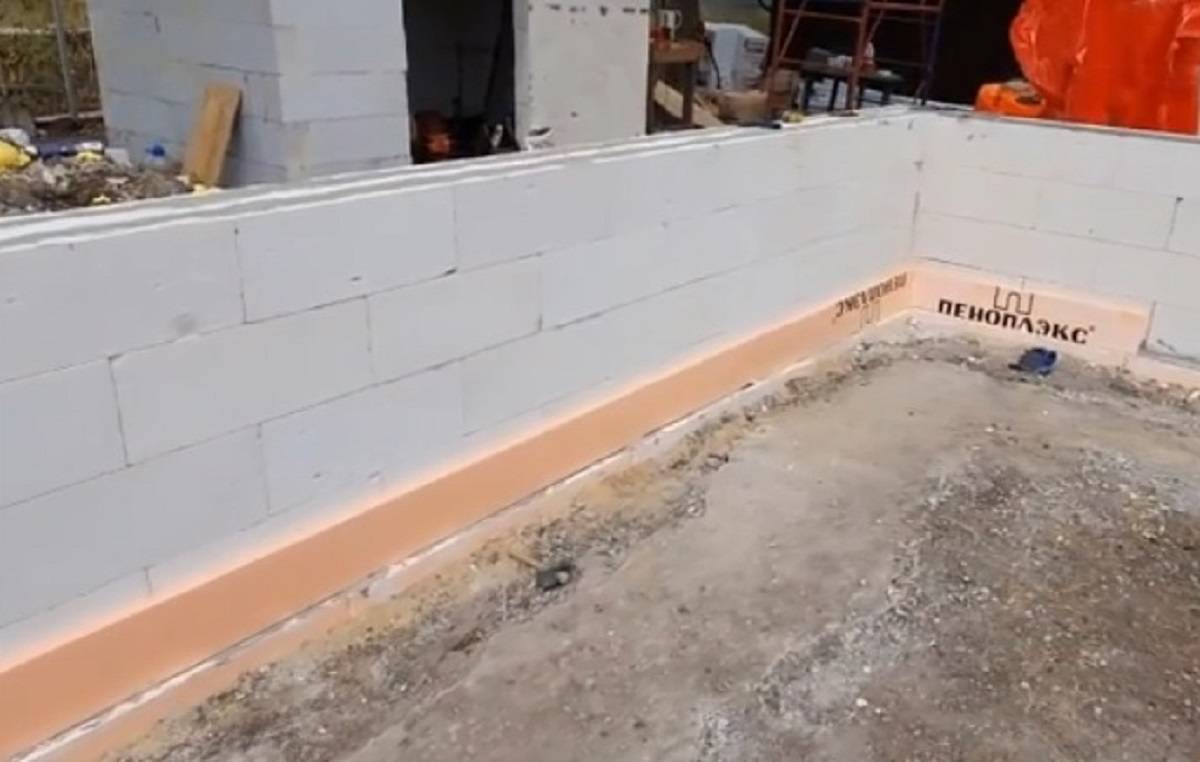

В качестве демпферного слоя используют полосы утеплителя или ленту с одноименным названием. Лента приклеивается непосредственно к внутренней стороне фундамента или цоколя по периметру помещения.
Являясь, по сути, перекрытием, пол по грунту не зафиксирован жестко к стенам помещения. Поэтому он обладает следующими качествами в сфере изоляции:
- Места соприкосновения пола и цоколя, из-за наличия нижнего утепленного слоя, полностью защищены от теплопотерь.
- С помощью демпферного слоя, установленного по периметру комнаты между стяжкой и стеной, помещение можно защитить от вибрации и шума.
- Работы по заделке швов и выравниванию, которые требуются при укладке плит, в этом случае не потребуются.
- Плюсом является отсутствие свободного пространства (подпола) под конструкцией пола.
Утепление пола пеноплексом
Армирование
Плавающая стяжка предполагает перед заливкой раствора заведение в помещение стояков инженерных коммуникаций – отопления, холодного и горячего водоснабжения, канализации.
Армирование
Варианты заливки бетона
Штукатурные маяки или металлические профили, которые используются при заливке раствора, позволяют повысить производительность выполняемых работ и получить качественное покрытие.
Особенность проведения работ заключается в том, что ходить по армирующей сетке в процессе заливки пола нельзя, поэтому существуют два способа выполнения работ.
При заливке раствора от дальних углов помещения в сторону двери, армирующей сетке внутри бетона придается необходимый уровень жесткости, поэтому свободные участки арматуры не смещаются. Это способ называется «дорожки».
Передвижение по участку заливки можно осуществлять при помощи трапов – установленных в ячейки сетки подходящих подставок из кирпича или бруса, на которые опираются доски.
Спустя 3-е суток можно производить финишную отделку пола.
Технологии строительства пола по грунту
Если в проекте в силу вышеуказанных причин отсутствует плита перекрытия, необходимая для фиксации облицовки пола первого этажа, возможны несколько вариантов обустройства подосновы. При этом заливка стяжки из бетона низкой прочности рекомендована во всех, без исключения случаях. На нее впоследствии будет опираться основная плита либо регулируемые лаги, необходимые при выборе паркета или половой доски.
Наливная стяжка
Схема бетонного плавающего пола по грунту
Максимальный ресурс конструкции обеспечивает наливная плавающая стяжка на ленточном фундаменте здания. Технология выглядит следующим образом:
- заполнение котлована песком – периодическая засыпка с уплотнением каждых 10 – 20 см;
- черновая стяжка – армирование не обязательно, под бетон марки М100 (5-7 см слой, наполнитель фракции 5/10 мм) можно уложить пленочную гидроизоляцию;
- гидропароизоляция – мембрана, пленка либо рубероид в два слоя с запуском на монолитный ленточный фундамент на 15 – 20 см;
- утеплитель – предпочтительнее экструдированный пенополистирол, сохраняющий характеристики даже в воде;
- чистовая стяжка – армируется сеткой (ячейка 5 х 5 см, проволока 4 мм), заливается бетоном М 150 (фракция щебня 5/10 мм, песок речной либо мытый карьерный, без глины).
Также, в конструкции наливного пола можно легко устроить теплый пол, для этого надо в верхнюю стяжку уложить полиэтиленовые или металлопластиковые трубы для теплоносителя. Каждый контур теплого пола должен быть неразрывным, т.е. соединения труб в бетонной стяжке не допустимы.
Схема бетонного плавающего теплого пола по грунту
При уровне УГВ ниже 2 м, по опыту эксплуатации участка от 3-х лет, в конструкции пола по грунту допускается отсутствие нижней гидроизоляции, снижение толщины песчаной подушки до 15 – 20 см. При этом следует учесть максимальный уровень УГВ, согласно статистическим данным по региону. На стяжку могут укладываться любые облицовочные материалы.
Деревянные лаги
Бюджетным вариантом технологии пола по грунту является конструкция регулируемого пола:
- на подушку из нерудного материала (послойное уплотнение по 20 см), укрытого гидроизоляцией, заливается бетонная стяжка;
- лаги выставляются на регулируемых опорах, верхняя часть которых срезается после монтажа;
- внутрь закладывается теплоизолятор (базальтовая вата или экструдированный пенополистирол);
- половая доска либо ламинат укладывается непосредственно на лаги, для облицовки паркетом необходим слой фанеры.
Опоры нельзя монтировать на грунт или нерудный материал. Однако стяжка из бетона без армирования обходится дешевле любых других технологий.
Сухая стяжка
Пол по грунту может изготавливаться по технологии сухой стяжки. На начальном этапе конструкция аналогична предыдущему случаю (подушка + черновая стяжка + гидроизоляция). После чего, последовательность действий меняется. Производитель Кнауф предлагает готовое решение сухой стяжки следующего типа:
- позиционирование маяков – специальные планки либо профиль от систем ГКЛ, зафиксированные шпаклевочным раствором;
- засыпка крошки керамзита – промежутки между маяками засыпаются этим материалом по слою гидроизоляции;
- укладка ГВЛ – специальные двухслойные плиты, крепящиеся друг к другу клеем и саморезами.
Схема сухого пола по грунту по технологии Knauf
Компания ЗИПС предлагает оригинальное решение сухой стяжки на ленточном фундаменте другого типа. Керамзитная крошка здесь заменена минватой, приклеенной к ГВЛ (так же двухслойный). После монтажа гипсоволоконных панелей поверх них укладывается 12 мм фанера, на которую так же удобно крепить любое напольное покрытие.
Подготовка основания
В разрезе пол по грунту представляет собой многослойный «пирог» с финишным покрытием в качестве верхнего слоя. Чтобы определить уровень основания, за точку отсчёта берут порог входной двери. И уже от него вычитают толщину каждого слоя.
Схема расчёта нуля выглядит так:
- высота порога входной двери (не более 2.5 см);
- толщина чистового напольного покрытия;
- толщина звукоизолирующих или шумопоглощающих подложек (если они предусмотрены проектом);
- стяжка;
- бетонная подготовка;
- подушка из песка;
- щебёночное основание;
- глиняный замок.
Суммарная толщина разделительного слоя (плёнки геомембраны между песком и бетонной подготовкой) и рулонной гидроизоляции под стяжкой незначительна и не влияет на уровень основания для пола по грунту.
1. Напольное покрытие. 2. Армированная стяжка. 3. Слой утеплителя. 4. Бетонная подготовка. 5. Песчаная подушка. 6. Щебневая подготовка. 7. Глиняный замок. 8. Материнский грунт
После того, как грунт выбран до рассчитанного «нуля», дно трамбуют и проверяют уровень. Просвет под двухметровой рейкой должен быть не более 1,5 см.
Для улучшения гидроизоляции основания на дне корыта можно сделать глиняный замок. Если для глинобитных полов рекомендуют толщину 8–12 см, то здесь ограничиваются слоем утрамбованной глины в 5–6 см.
Для грунтов с невысоким расчётным сопротивлением (например, просадочные и насыпные грунты, пылеватые супеси и лёгкие суглинки) необходима засыпка щебёночного основания толщиной 10–15 см. Его выполняют последовательной насыпкой и уплотнением двух слоёв щебня разных фракций: вначале средней (40–70 мм), а затем в качестве расклинки — мелкой (5–10 мм).
Можно заменить гравий насыпной теплоизоляцией совместив одновременно два слоя
Следующий слой, толщиной не менее 10 см, обязателен для любого типа грунта. Это подушка из песка, который трамбуют в увлажнённом виде. Поверхность песка должна быть выравнена так, чтобы просвет до приложенной трёхметровой рейки был не больше 10 мм.
Поверх песка укладывают слой полиэтиленовой плёнки толщиной от 200 мкм. Полосы пленки должны лежать внахлёст между собой по 10–15 см и с заходом на стены, притом выше уровня чистового пола. Основное назначение плёнки — обеспечить условия для правильной гидратации бетона (не дать воде из раствора уйти в песок), потому к её прочности и качеству не предъявляется много требований кроме целостности.
Особенности конструкции
Порядок расположения слоев
При возведении ленточного фундамента или фундамента с ростверком небольшой высоты возможно использование полов по грунту – конструкции, состоящей из следующих слоев:
- песчано-щебеночной подушки, предназначенной для стабилизации слоя бетона и защиты его от подземной влаги
- стяжки (бетонной подготовки, подбетонки): согласно рекомендациям СНиП, в средней полосе России достаточно обустройства слоя толщиной 5 см
- рулонной гидроизоляции
- слоя утеплителя
- бетонного подстилающего слоя толщиной 1 см
- чистых полов: в качестве них можно использовать, к примеру, плитку, линолеум или ламинат; допускается и применение классического основания в виде деревянных полов по лагам
В отличие от плитного фундамента, стяжка в полах по грунту в частном доме не делается слишком толстой. Ведь она должна выдерживать нагрузку лишь веса мебели, бытовых приборов и прочих вещей, находящихся в доме. 2 слоев стяжки: черновой, настилаемой сразу же после подушки, и чистовой, верхней, будет вполне достаточно. Изготавливают подобное основание только после возведения самого строения.
Плавающая стяжка
Существует два вида полов по грунту. Они могут:
- привязываться к ленточному основанию;
- изготавливаться в виде плавающей стяжки, не связанной с фундаментом
Каждая из этих конструкций обладает как достоинствами, так и недостатками. При жесткой связке с фундаментом стяжка, лежащая прямо на фундаменте, усадки дает меньше, поэтому не растрескивается. Но при проседании фундамента она может просто «повиснуть» в воздухе. Хотя при качественном армировании основания это не такая уж большая проблема. Избежать опускания плиты поможет обратная засыпка не грунтом, вынутым из котлована, а специально завезенными нерудными материалами, песком и щебнем.
При использовании плавающей стяжки при усадке основания или подвижках грунта напряжение не будет передаваться на бетонную плиту, и трещин в полах не возникнет. Однако она может «играть» сами по себе, что часто приводит к дефектам – растрескиванию или появлению щелей между ними и стеной. Поэтому при заливке пола по фундаменту существенное значение имеет прочность бетонного раствора и использования качественной арматуры.
Достоинства и недостатки
Достоинств у бетонных полов по грунту в частном доме немало. Перечислим основные:
ПЛЮСЫ:
- возможность использования на большинстве видов почв
- минимальный расход бетона и, как следствие, небольшая стоимость
- достаточная устойчивость к силам морозного пучения
- благодаря тщательному утеплению в доме с подобным основанием в зимний период легче поддерживать плюсовую температуру, так как стяжка с проложенным внутрь теплоизолятором способна хорошо аккумулировать тепло, в результате снижаются расходы на обогрев здания; достаточно лишь хорошо теплоизолировать цоколь и отмостку
- такие полы не нуждаются в вентиляции и ежегодной просушке
- в отличие от деревянных полов, они не требуют периодической замены прогнивших балок
МИНУСЫ:
- К минусам можно отнести сложность ремонта коммуникаций. Поэтому в бетон следует обязательно заложить дублирующие гильзы, в которых располагаются дополнительные системы канализации и водоснабжения. Их можно будет быстро и без проблем подключить в случае засорения основных коммуникационных систем.
- Еще одним недостатком подобных оснований является отсутствие цокольного этажа. Однако подпол в частном доме вполне можно организовать в другом подсобном помещение.
Некоторые застройщики, рекламирующие свои собственные услуги, утверждают, что под подобными полами будет постоянно влажно. Но в случае обустройства качественного дренажа, ливневки и отвода паводковых и грунтовых вод скопления влаги вполне можно избежать.
Пол, устраиваемый на грунте
Геотекстиль, широко рекламируемый в последние годы, под слоем песчаной подушки будет не только неуместен, но и вреден. Он не даст грунту как следует уплотниться, в результате чего эффективность полов по грунту сведется к нулю. Дренажные свойства этого материала пригодятся лишь при прокладке коммуникаций.
Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы
Какие слои необходимы и их взаимное расположение
При ограниченном бюджете строительства для наливной стяжки/плиты для пола по грунту минимально необходимыми слоями являются (сверху вниз):
- армированная ж/б стяжка – на нее можно уложить большинство напольных покрытий (линолеум, ламинат, ковролин, керамогранит, половую доску, пробку, кафель) либо подоснову для паркета (многослойная фанера);
- утеплитель – снижает теплопотери и эксплуатационный бюджет (можно использовать меньшее количество регистров обогрева);
- гидроизоляция – не позволяет влаге проникать в теплоизолятор из земли;
- подоснова (бетонная подготовка) – в качестве гидроизоляции часто используются пленки, рулонные материалы, мембраны, которые легко повредить при армировании, заливке верхней стяжки, обувью строителей при укладке теплоизолятора, поэтому заливают плиту (4-7 см) из бетона низкой прочности;
- подушка – при виброуплотнении нерудного материала достигается стабильность геометрии нижнего слоя, на который будет опираться плавающая стяжка.
Полиэтиленовая пленка между стяжкой и утеплителем не обязательна.
Согласно нормативам СП для жилых домов достаточно 60 см подушки (3 слоя по 20 см). Поэтому при значительной глубине котлована, который изготавливается для ленточного фундамента, целесообразней засыпать его этим же грунтом до проектной отметки так же с послойным уплотнением.
Здание на плитном фундаменте имеет конструкцию пол по грунту по умолчанию. Поэтому перед заливкой плиты достаточно выполнить мероприятия:
- обеспечить дублирование инженерных систем – дополнительные гильзы с куском канализационной + водопроводной трубы;
- изготовить подушку – выемка 80 см грунта с 60 см обратной засыпкой;
- выполнить гидроизоляцию – пленка или рубероид;
- уложить теплоизолятор – обычно 5-10 см пенополистирола, сохраняющего свойства даже при намокании, погружении в воду.
Спланировать бюджет строительства для коттеджа возможно только на этапе изготовления проекта. Поэтому пол по грунту необходимо заложить в документацию на начальном этапе.
Все начинается с фундамента
От прочих строительных материалов газобетон отличается тем, что имеет слишком низкую стойкость к изгибающим нагрузкам. Это приводит к тому, что даже при незначительной подвижности фундамента в стенах появляются трещины. Поэтому важным этапом при строительстве дома из газобетона является выбор типа фундамента, а потом уже, исходя из особенностей основания, выбирается оптимальная конструкция пола первого этажа.
Основные виды фундаментов
С учетом особенностей газобетона количество пригодных типов основания существенно снижается. Фундамент для газобетонного дома должен быть хорошо армированным и максимально устойчивым. Сюда можно отнести: монолитную плиту, ленточные и столбчатые конструкции.
При прохождении грунтовых вод близко к поверхности земли необходимо обеспечить качественную кольцевую или пристенную дренажную систему, что существенно увеличит стоимость работ, а также выполнить качественную гидроизоляцию основания, или выбрать другой материал для строительства.
Дренажная система
Оптимальным вариантом при строительстве малогабаритного строения будет монолитный ленточный фундамент. Сборные конструкции не рекомендованы. Возможно устройство свайного фундамента. В этом случае, для предотвращения растрескивания газобетонных стен, должна быть устроена цельная рама ЖБ ростверка.
Лучшим решением для газобетонного дома является монолитная ЖБ плита в качестве фундамента, несмотря на то, что стоимость такого основания гораздо дороже. В этом случае плита будет выполнять функцию чернового основания.
Чистовая стяжка пола
Чистовая стяжка пола представляет собой основу для монтажа финишного покрытия, поэтому требует тщательного выравнивания по маякам. В жилых помещениях ее толщина должна быть не менее пяти сантиметров. Для предотвращения растрескивания чистовой стяжки между нею и стеновыми перекрытиями оставляется промежуток, компенсирующий тепловое расширение материала.
Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала
Спасибо за внимание!. Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного
Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.
Тепло- и гидроизоляция бетонного пола по грунту
Чтобы создать гидроизоляционную прослойку достаточно применения полиэтиленовой пленки или мембраны. Гидроизоляционный материал должен быть раскатан по всему периметру пола, старайтесь вывести крайние его участки на несколько сантиметров за пределы нулевых обозначений. Листы соединяются внахлест и фиксируются на поверхности с помощью скотча.
Для того, чтобы улучшить теплоизоляцию пола и не допустить промерзания грунта, рекомендуется пол обработать минеральной ватой.
Схемы устройства пола по грунту в частном домостроении
Перед тем, как начать строительные работы, необходимо просчитать возможные тепловые потери, позаботиться о защите от проникновения грунтовой воды, обеспечить необходимую звукоизоляцию, защитить помещение от парообразования, позаботиться о микроклимате в жилом здании.
Устройство полов по грунту в частных домостроениях выполняется несколькими схемами:
- с опорой на грунт, промежуточный слой схемы предусматривает наложение прямо на землю или на прямоугольный строительный брус;
- с опорой на стены, когда под стяжкой остается вентилируемое пространство.
Обе схемы популярны среди владельцев частных домов, отличаются простотой конструкции. Их применяют не только при строительстве жилых зданий, но и при обустройстве бань, гаражей, подсобных помещений.
С опорой на грунт
Устройство пола по грунту делают двумя способами. Один из них предусматривает заливку смеси из цемента и песка по всей площади строящегося дома. Такое основание будет служить не только для полового покрытия, но и как фундамент для возведения стен.
Вторым способом заливку цементно-песчаной смеси проводят во внутреннее пространство стен здания. В этом случае стяжка по грунту не связывается со стенами здания. Весь бетонный монолит покоится только на подсыпке с грунтом.
Данное обустройство полов должно обладать хорошим сбережением тепла, защитой от попадания внутрь дома влажности и газов природного происхождения, шумоизоляцией, гасящей распространение звуков в смежные комнаты, внутри заливки не должен скапливаться конденсат влаги.
Цементно-песчаная смесь также может заливаться в пространство между установленными строительными брусьями внутри здания. Как сделать бетонную стяжку на грунт можно рассмотреть на примере чертежа, где нижним слоем выступает уплотненный грунт, затем идет смесь песка с гравием, которая бетонируется. После прокладывается гидроизоляция с утеплителем и полиэтиленовая пленка. Завершает конструкцию армированная стяжка.
С опорой на стену
При такой заливке полов по грунту основная нагрузка приходится на стены здания. Поэтому перекрытие нуждается в высокой прочности, достигающейся армированием. Монолитное перекрытие должно выдерживать высокие нагрузки, ведь оно фактически является подвесным полом.
