Батареи в полу – конструкция, виды, монтаж своими руками

Механизм подачи тепла

Установка теплого пола на балконе своими руками достаточно трудоемкий процесс, требующий определенных знаний и навыков. При неправильном монтаже конструкции, есть большая вероятность нарушить гидравлическое давление всей системы, что повлечет за собой серьезные проблемы. Источником тепла для подобной системы теплого пола служит центральное отопление.

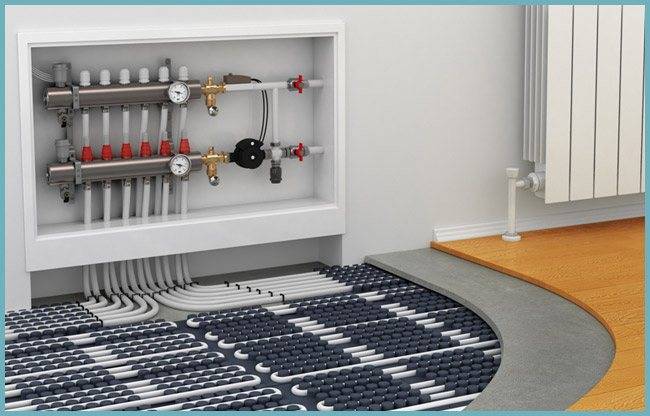

Фото разводного коллектора, выполненного владельцем квартиры самостоятельно

Поэтому не имея строительных навыков стоит обратится за помощью к мастеру, который скажет можно ли устанавливать данную конструкцию в квартире или стоит рассмотреть иной вариант.

Тёплый пол

Тёплый водяной пол представляет собой бетонный пол с вмонтированной системой трубопровода. Этот пирог уложен на подушку из утеплителя. Тепло от пола распределяется равномерно по площади помещения. Рассмотрим преимущества этого вида отопления:

К недостаткам можно отнести сложный и дорогостоящий ремонт в случае протечки, что связано с технологией укладки трубопровода. Долгое прогревание и остывание пола. Маленькие дети быстро утомляются, так как у них обмен веществ протекает быстрее, ребёнку будет постоянно жарко.

Совет. Установка электронного термостата позволит плавно регулировать температуру в соответствии с погодными условиями.

Взвесив все преимущества и оценив недостатки, стоит принять единственно верное решение в выборе системы отопления частного дома. В любом случае успех гарантируется правильным расчётом и монтажом, тогда недостатки перейдут в разряд преимуществ.

Что выбрать: тёплый пол или радиаторы

Теплый пол или радиаторы — две категории, которые требуют многостороннего анализа при обустройстве системы отопления. Радиаторы можно справедливо назвать максимально проверенным временем способом отопления, который хорошо известен большинству жителей нашей страны. Теплый пол же в свою очередь по обещанию производителей способен исключить все недостатки радиаторов и сделать систему отопления экономичной и комфортной. Постараемся уяснить ниже критерии выбора оптимальной системы отопления.

Схема стояка системы теплых полов.

Система теплого пола — поверхностный способ отопления, при котором функцию обогревателя выполняет вся поверхность пола. Отличия от привычной системы отопления на основе радиаторов заключаются в более низкой температуре воды, способе теплоотдачи, более низкой стоимости обогрева. Теплый пол в летнее время может выполнять и обратную функцию — охлаждать помещение.

Достоинства и недостатки

К достоинствам встраиваемых в пол радиаторов относятся:

• возможность установки практически в любом месте комнаты;
• экономия пространства: над радиатором можно поставить стол или стул;
• простота в уходе;
• незаметность: могут использоваться в интерьере любого стиля;
• отсутствие опасности для детей;
• защита от проникновения холода в помещение при установке около двери.

Внутрипольный конвектор Regulus Quattro Mini 15/35/110

Встраиваемые батареи имеют и ряд несущественных недостатков:

• сложность в установке;
• необходимость подъема уровня пола, что влечет за собой дополнительные затраты на стройматериалы;
• высокая стоимость по сравнению с настенными батареями;
• пониженная эффективность в помещениях с потолками выше 3 м;
• разнесение пыли по помещению.

Встраиваемые конвекторы могут работать от электричества

Конструкция встраиваемых в пол радиаторов

Встраиваемые батареи имеют очень простое устройство. Они состоят из металлического корпуса. В нем содержится нагревательный элемент, на котором закреплено множество конвективных ребер. Короб сверху защищен решеткой, располагающейся на уровне пола.

Конструкция встраиваемых в пол радиаторов

Для того чтобы снизить уровень шума, производимого вентиляторами, в конструкцию подобных радиаторов включают вставки из пористой резины. Внутри короба находятся электронные регуляторы и датчики, которые служат для управления температурным режимом и скоростью вентиляторов.

Внутрипольный конвектор FanCOil с корпусом из стеклопластика

Поскольку установленный в полу радиатор неприметен, качество прибора определяется не внешним видом, а материалами, из которых изготовлены его детали

Особое внимание нужно обращать на металл, который взят за основу при производстве батареи. При установке радиатора в помещениях с повышенной влажностью следует отдавать предпочтение приборам, сделанным из нержавеющей стали. В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали

Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии

В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали. Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии.

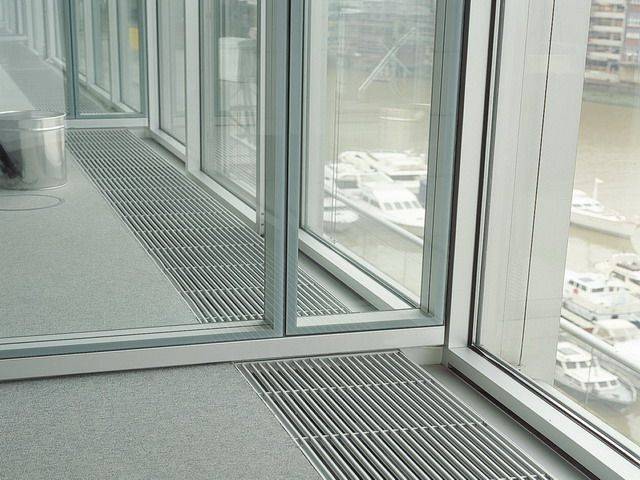

Радиатор, встраиваемый в пол (внутрипольный)

Единственной деталью радиатора, которую видно после установки прибора, является решетка, которая может быть изготовлена из следующих материалов:

• дерево;
• обычная, нержавеющая или оцинкованная сталь;
• алюминий;
• мрамор.

Конвектор Carrera с декоративной рамкой

Решетки также делятся на два типа:

• рулонные, которые можно скатывать;
• линейные, которые поднимаются только целиком.

Рулонные решетки бывают только с поперечными перекладинами. А в линейных решетках планки могут располагаться как вдоль, так и поперек. Если предполагается, что на радиатор будут наступать ногами, то в конструкции решетки не должно быть пластиковых элементов.

Конвектор с решеткой из нержавеющей стали

Нагреватели во встраиваемых радиаторах бывают двух видов.

1. Электрические. Оборудуются ТЭНами закрытого типа, на которых установлены пластины. Эти пластины делают из алюминия, меди или стали. Они служат для увеличения поверхности, соприкасающейся с воздухом. Качественный ТЭН может быть изготовлен из нержавейки, что увеличивает срок его эксплуатации. Радиаторы производятся с учетом всех требований по безопасности электрических приборов и оснащаются предохранителями для защиты от сбоев.
2. Водяные. Имеют нагреватели в виде металлической трубки с пластинами. С помощью патрубков подключаются к центральной системе отопления. Могут изготавливаться из алюминия, меди, нержавеющей или оцинкованной стали. Несмотря на эффективность, эксплуатация батарей с медными нагревательными элементами в условиях централизованного отопления многоквартирных домов затруднена. Им следует отдавать предпочтение для организации индивидуального обогрева.

Водяные внутрипольные конвекторы отопления

Поскольку у нас наиболее распространено водяное отопление, то и при выборе встраиваемых батарей предпочтение отдается моделям с водяными нагревательными элементами. Электрические радиаторы чаще используются там, где отсутствует возможность подключения к централизованному отоплению.

Напольный конвектор водяного отопления

Исходные данные для расчета

Для правильного расчета теплопотерь через пол, крышу, стены, окна, двери необходимо обращаться к квалифицированным строителям. При подсчетах учитываются:

1. Площадь и планировка здания, состав помещений – количество ванных, детских, вспомогательных и буферных помещений.
2. Материал стен, потолка, фундамента.
3. Утепление дома, перекрытий и фундамента.
4. Конструктив и отделка стен определяет кратность воздухообмена и потери тепла на нагрев воздуха, поступающего при вентиляции помещения.
5. Количество, площадь и конструкция окон и дверей.
6. Этажность здания, наличие цокольного этажа, гаража или подвала, конструктив второго этажа (мансарда или полноценный этаж).
7. Климат региона (средние и минимальные зимние температуры).
8. Количество людей, проживающих в доме.
9. Наличие дополнительных систем отопления и источников тепла (печей, каминов, радиаторной системы).

Правильный монтаж радиаторов отопления

Эффективная работа системы отопления во многом зависит от правильной установки этих приборов. Во-первых, стена за радиатором отопления должна быть ровной и прочной, иначе с установкой могут возникнуть проблемы. Сначала следует отметить середину проема, после чего ниже линии подоконника на 10-12см чертится горизонтальная линия. Эта линия будет отмечать верхнюю границу расположения отопительного прибора. Если отопительная система работает с помощью циркуляционного насоса, то батареи отопления допустимо навешивать строго горизонтально, а если система отопления работает на основе естественной циркуляции теплоносителя, то необходимо выдержать не большие уклоны по ходу теплоносителя, порядка 1-1.5 градуса, но не больше. При больших уклонах ухудшается циркуляция теплоносителя и возможно появление застоев.

Правильная установка радиаторов отопления

Крепление к стене

Крепление для радиаторов отопления отличается своей конструкцией, в зависимости от типа батарей отопления. Алюминиевые и биметаллические радиаторы крепятся с помощью специальных крюков с изгибом на концах. В комплекте к ним идут также и дюбеля. Чтобы навесить такие батареи необходимо просверлить в сене отверстия, диаметр которых соответствует диаметру дюбелей. Расстояние до стены регулируется за счет вкручивания или выкручивания подобного крепежа.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

Устанавливая такие крюки, следует учитывать, что практически вся нагрузка приходится на верхние крюки, а нижние служат в качестве фиксаторов, исключающих возможность смещения.

Чтобы правильно установить кронштейны, лучше приложить батарею к стене и отметить точки крепления. После этого можно приступать к сверлению отверстий и дальнейшей установке элементов крепления. Затем только приступают к установке батареи отопления.

Вариант крепления к полу

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Не всегда имеется возможность навесить даже легкие радиаторы на стены, тем более если они выполнены из гипсокартона или выложены из легкого бетона. В таком случае имеется возможность установить их на пол, так как выпускаются специальные ножки или крепеж. Некоторые виды отопительных приборов комплектуются такими ножками. На самом деле, к такому варианту крепления прибегают достаточно редко, так как внешний вид такой системы отопления мало кого устраивает.

Почему возник такой вопрос?

Как бы смешно это не звучало: всему виной глобальное потепление и взгляд на Западные страны.

Расчетная температура для отопления в Москве –25оС в течение 5 дней. Такой температуры не было много лет и Заказчики частных домов стали делиться мнением, что радиаторы не работают, а значит не нужны.

Теплый пол обходится в 3 раза дороже радиаторов. Поэтому это мнение подхватили строители и последние 5 -7 лет уверенно пропагандируют отказаться от радиаторов совсем.

Но в этом вопросе есть 2 нюанса, которые они не учитывают:

На сколько лет вы строите дом?

Мои Заказчики часто говорят, что у соседа отопление теплыми полами успешно работает

Но ни Заказчик ни сосед не берут во внимание период времени

Если речь идет о краткосрочной перспективе 3-5 лет, то радиаторы в таком случае действительно не нужны. Но дом строят на более долгий срок.

В строительных нормах отопление считается эффективным, если отапливает дом в течение 50 лет. Для Москвы минимальная температура за 30-50 лет -25оС. И даже если за последние 5 лет такой температуры не было, то это не значит что её не будет в ближайшие десятилетия.

Поэтому, я как специалист, проектирую комбинированную систему радиаторов и теплых полов. Мы обязаны предусмотреть радиаторы, как резерв, чтобы в холодную зиму дом не промерз.

Нам не нужно «отапливать дом»

Отапливать дом – некорректный термин.

Весь нюанс в том, что мы должны поддерживать в каждой комнате свою температуру. Нам нужно отапливать каждое помещение в отдельности. В котельной, гараже, кладовой достаточно поддерживать +15оС. В спальне +23оС, в санузлах и ванных +25оС.

Действительно, если рассчитать дом как единое пространство –теплого пола для отопления вполне хватает, но на практике нам нужно отапливать только те помещения, которые граничат с наружными стенами и окнами.

Например, внутренние коридоры, холлы и кладовые в доме 250 м2 часто составляют около 50 м2, но их не нужно обогревать совсем.

Теплый пол – альтернативная система отопления дома

Несмотря на то что теплый пол в качестве альтернативного отопления стал использоваться всего несколько десятилетий назад, об этой технологии человек знал как минимум 2 тысячи лет. Например, эта прогрессивная технология с успехом применялась в Древнем Риме в качестве основного отопления римских бань того времени. Сегодня можно выделить три основных типа обогреваемых полов:

• водяные;
• электрические;
• инфракрасные.

Для того чтобы понять все достоинства и недостатки этой системы обогрева помещений, следует рассмотреть все три типа более подробно.

Водяной

Основным нагревательным элементом в системе обогрева теплый пол выступает труба: медная, пластиковая или металлопластиковая. В качестве теплоносителя используется вода из центральной системы отопления или горячего водоснабжения.

К недостаткам такой системы отопления можно отнести:

• увеличение высоты напольного «пирога» приблизительно на 100 мм;
• обязательное наличие насоса;
• запрет на обустройство водяного теплого пола в квартире.

Зачем нужен циркуляционный насос? Дело в том, что при монтаже такой системы обогрева жилища длина отопительного контура может увеличиться более чем на 100 метров. В связи с этим давление теплоносителя на выходе из контура резко падает, что приведет к нарушению теплоснабжения у соседей. Для того чтобы восстановить необходимые параметры давления теплоносителя в отопительном контуре дома, и следует использовать насос.

Теперь несколько слов о законности этого мероприятия: на основании постановления правительства № 73-ПП такое переоборудование системы отопления запрещено в Москве и некоторых регионах России. Чтобы не сталкиваться с достаточно внушительными штрафными санкциями, множество людей оставляют радиаторы в качестве основных отопительных приборов.

Электрический

В электрических системах обогрева пола нагревательным элементом является специальный электрический кабель или термоматы. Кабельные полы прокладывают непосредственно в массиве стяжки с обязательным подключением к терморегулятору. Термоматы представляют собой тонкий нагревательный кабель, закрепленный на полимерной сетке из негорючих материалов.

Основными достоинствами электрической системы теплый пол является простой монтаж и высокая скорость нагрева. К недостаткам можно отнести:

• обязательную термоизоляцию нагревательных элементов;
• наличие заземления;
• высокую стоимость;
• возможную деформацию напольного покрытия при сильном нагреве.

Инфракрасный

Инфракрасный «теплый пол» является новинкой на российском строительном рынке. Особенностью такой системы является то, что обогрев помещения происходит не за счет нагревательных элементов, а благодаря ИК излучению, которое нагревает находящиеся на его пути предметы. Прежде всего, нагревается половое покрытие, которое и отдает тепло воздуху в помещении.

Основными достоинствами такой системы отопления являются: низкое энергопотребление, совместимость со всеми типами напольных покрытий и наиболее равномерное распределение тепла по помещению. К недостаткам можно отнести высокую стоимость комплектующих и сложность монтажа.

Теплый пол или радиаторы. Подвиды систем

Обе рассматриваемые нами системы подразделяются на несколько подвидов. Разберем основные.

Радиаторы делятся на:

• Самотечные варианты;
• Варианты с принудительной циркуляцией.

Самотечные в свою очередь бывают:

• Однотрубные;
• Двухтрубные.

Принудительные варианты радиаторного отопления бывают:

• Однотрубными;
• Двухтрубными;
• Двухтрубными попутными;
• Лучевая разводка.

И поверьте, это далеко не все. Но для понимания картинки нам этих вариантов хватит.

Теплый пол в свою очередь бывает:

• Электрическим;
• Водяным.

Оба этих вида имеют подвиды, которые выполняют либо роль основного отопления, либо второстепенного.

Как мы видим, по сравнению с теплыми полами, радиаторы выглядят более развитыми. У них много вариантов реализации. Выбирай на любой вкус, цвет и все равно будет тепло. Но говорит ли это о том, что радиаторы лучше теплых полов?

Принцип работы комбинированного отопления дома

Комбинированное отопление частного дома сегодня очень популярно. Благодаря тому, что в отопительную систему входит не один, а несколько типов агрегатов, при необходимости можно легко и просто переключиться с одного топлива на другое. Для этого достаточно сменить горелку в общем наборе. К примеру, если закончился газ, можно включить электрический котел и продолжить обогревать дом без потерь тепла.

И для смены топлива не нужно полностью менять настройки, переносить устройства с одной комнаты в другую или вызывать мастеров. Все делается легко, просто и быстро. Процесс переключения осуществляется самостоятельно согласно инструкции и не занимает много времени.

С учетом мощности оборудования, площади нагреваемого помещения и потребностей отопления смешанная система обогрева функционирует по таким принципам:

• добыча тепловой энергии осуществляется из нескольких источников;
• после образования теплоэнергии, она сохраняется и аккумулируется, после чего рационально израсходуется;
• обустраивать комбинированное отопление можно как на этапе строительства дома, так и уже в ходе его эксплуатации.

Такое комбинированное отопление позволяет использовать по периметру одного жилого дома несколько разных тепловых источников, которые подключены к одному отопительному контуру. Также можно обустроить 2 или более независимых систем отопления здания, каждая из которых будет отвечать за обогрев определенного помещения и при необходимости заменять друг друга.

Конструктивные особенности комбинированного отопления

Комбинированные котлы для отопления частного дома оснащены несколькими камерами сгорания для разных типов топлива. Обычно оборудование имеет 2 топки. То есть, в одной из них, к примеру, сжигается газ, а в другой – уголь. Данная комбинация позволяет подсоединить несколько автономных линий и выставить желаемую температуру. При этом температура в каждой комнате может быть разной. Нередко комбинированное отопление дома осуществляется таким образом, что одна автономная линия поступает на радиаторы, а другая – на теплые полы.

Многие современные модели оборудуются встроенными ТЭНами для обогрева электричеством. А некоторые агрегаты оснащаются отсеками под газ и солярку. Для перехода с одного топлива на другое достаточно отрегулировать переключатель. Для того чтобы тепло израсходовалось рационально, рекомендуется дополнительно применять теплоаккумулятор. Он отводит и консервирует избыток тепла, а если возникает его недостаток – теплая вода поступает в систему или на ГВС. Особенно актуален теплоаккумулятор при твердотопливном отоплении.

Обустраивать комбинированное отопление частного дома должен опытный специалист, самостоятельно сделать этого не получится, так как необходимо учитывать целый ряд правил и знать особенности использования оборудования. Комбинированное отопление обустраивается по предварительно составленному и одобренному проекту. Если комбинированное отопление включает в себя газовые приборы, потребуется еще получить разрешительные документы.

Плюсы и минусы теплых полов

Эти обогревающие устройства тоже бывают трех типов:

• Водяные — представляют собой гибкие трубы, обычно укладываемые в стяжку поверх трехслойного теплоизоляционного пирога. По стоимости самые дружественные.
• Электрические — кабели или маты, монтируемые вышеописанным способом. Обходятся дороже водяных.
• Инфракрасные — пленочные сегменты, которые кладут на стяжку, то есть непосредственно под чистовое напольное покрытие. Самые небюджетные среди собратьев.

Преимущества теплых полов:

1. Высокая эффективность. Нагретый воздух медленно поднимается и достигает минимальных температурных значений под самым потолком, где ему и не нужно быть горячим, зато в «обитаемой» части комнаты тепло и уютно.
2. Быстрый прогрев. Инфракрасные полы — рекордсмены по этому показателю. Электрические кабели нагреваются почти мгновенно, но им еще нужно передать тепло стяжке. Водяной тип «провозится» дольше остальных, но все равно даст фору радиаторам отопления в частном доме, где приходится ждать, пока прогреется вода во всем контуре системы.
3. Комфортная атмосфера. При работе теплого пола не возникает проблем с затрудненным дыханием и сухостью кожи, поскольку восходящие потоки теплого воздуха увлекают за собой молекулы воды.
4. Рассеивание сквозняков. Ледяной ветер, дующий из окна, быстро растрачивает свою «злость» и вливается в постоянно движущиеся снизу вверх согретые воздушные массы.
5. Экономичность. Дешевле всего в эксплуатации водяные теплые полы. Они лучше и равномернее обогревают дом и теряют в процессе работы меньше энергии, чем радиаторы. Это связано с тем, что через крышу улетучивается до 25% тепла, а через утепленный пол — не более 5%.

Недостатки теплых полов:

1. Трудоемкая и затратная установка. Этот минус касается только случаев монтажа в уже обжитой комнате. Разумеется, обустраивать такую систему обогрева лучше на этапе возведения или капитального ремонта дома.
2. Сложность доступа в случае поломки. Чтобы добраться до инфракрасных полов, нужно вскрывать финишную отделку, а если вышли из строя водяные или электрические, придется еще и долбить стяжку.
3. Эффект привыкания. У людей, долго живущих в доме с подогревом пола, меняется механизм терморегуляции — на улице и в прохладных помещениях сильно мерзнут ноги, что чревато простудой.

Особенности радиаторов

• Напольные устройства для обогревания производятся с корпусами или без них. Первые проще в установке. Сначала готовят желоб по длине радиатора, помещают в него прибор и присоединяют к коммуникациям. Размеры коробов могут колебаться от 90 см до 3 м, и позволяют подобрать нужный вариант в любое помещение.
• Если выбран простой и бюджетный вариант без корпуса, придется подбирать способ надежного крепления батареи к полу и делать термоизоляцию, для того чтобы избежать потери тепла. В качестве такого материала может подойти практически любой, продающийся на строительном рынке, обладающий устойчивостью к нагреванию и имеющий низкий коэффициент теплопроводности.
• Простая конструкция теплообменника, состоящая из контура и пластин, надежна и эффективна в эксплуатации. Она бывает изготовлена из оцинкованной стали, алюминия и меди. Последние варианты стоят дороже и имеют лучшие показатели мощности из-за высокой степени теплопроводности и устойчивости к коррозии.
• Имеется возможность увеличения мощности. Если имеющийся узел недостаточен для обогревания помещения, радиаторы можно укомплектовать дополнительным теплообменником. Отапливаемая площадь увеличивается в 2-3 раза.
• Можно выбрать понравившийся дизайн напольной решетки. Она может быть сделана из различных материалов и иметь отличающееся цветовое решение.

Различный дизайн решетки радиатора встроенного в пол

Радиаторы, встраиваемые в пол, работают, так же как и привычные настенные приборы отопления, но обладают и своими отличительными характеристиками.

Почему возник такой вопрос?

Как бы смешно это не звучало: всему виной глобальное потепление и взгляд на Западные страны.

Расчетная температура для отопления в Москве –25 о С в течение 5 дней. Такой температуры не было много лет и Заказчики частных домов стали делиться мнением, что радиаторы не работают, а значит не нужны.

Теплый пол обходится в 3 раза дороже радиаторов. Поэтому это мнение подхватили строители и последние 5 -7 лет уверенно пропагандируют отказаться от радиаторов совсем.

Но в этом вопросе есть 2 нюанса, которые они не учитывают:

На сколько лет вы строите дом?

Мои Заказчики часто говорят, что у соседа отопление теплыми полами успешно работает

Но ни Заказчик ни сосед не берут во внимание период времени

В строительных нормах отопление считается эффективным, если отапливает дом в течение 50 лет. Для Москвы минимальная температура за 30-50 лет -25 о С. И даже если за последние 5 лет такой температуры не было, то это не значит что её не будет в ближайшие десятилетия.

Поэтому, я как специалист, проектирую комбинированную систему радиаторов и теплых полов. Мы обязаны предусмотреть радиаторы, как резерв, чтобы в холодную зиму дом не промерз.

Нам не нужно «отапливать дом»

Отапливать дом – некорректный термин.

Весь нюанс в том, что мы должны поддерживать в каждой комнате свою температуру. Нам нужно отапливать каждое помещение в отдельности. В котельной, гараже, кладовой достаточно поддерживать +15 о С. В спальне +23 о С, в санузлах и ванных +25 о С.

Действительно, если рассчитать дом как единое пространство –теплого пола для отопления вполне хватает, но на практике нам нужно отапливать только те помещения, которые граничат с наружными стенами и окнами.

Например, внутренние коридоры, холлы и кладовые в доме 250 м 2 часто составляют около 50 м 2 , но их не нужно обогревать совсем.

Популярные виды радиаторов отопления

Фото	Название	Рейтинг	Цена
#1		Алюминевые	99 / 100	Подробнее
#2		Биметалические	98 / 100	Подробнее
#3		Стальные	97 / 100	Подробнее

Алюминиевые

Плюсы

• самый энергоэффективный вид;
• низкая восприимчивость к теплоносителю;
• низкая восприимчивость к появлению коррозии;
• лёгкий вес.

Минусы

подходят только для индивидуальных систем отопления.

Радиатор отопления Global

Биметалические

Плюсы

• высокая теплоотдача;
• повышенная прочность;
• легкий вес;
• нейтральностью к химическому составу теплоносителя.

Минусы

высокая стоимость.

Радиатор отопления Rifar

Стальные

Плюсы

• средняя энергоэффективность;
• разнообразное исполнение;
• быстрый прогрев;
• доступная цена.

Минусы

подверженность коррозии.

Радиатор отопления Purmo

Как правильно выбрать радиатор для панорамных окон

Важно учитывать тип подводки – боковой или в пол

Грамотно подобрать радиаторы под панорамные окна в квартире поможет соблюдение следующих правил:

Перед покупкой следует заранее определиться с суммарной длиной, которая замеряется непосредственно на месте установки Она обычно варьируется от 280 до 600 мм

Важно обратить внимание и на высоту изделия, измеренную в мм. Потребуется выбрать тип радиатора по используемому в нем металлу, основываясь на приведенных в различных источниках технических характеристиках. Важно определиться с типом подводки в квартире и подобрать подходящий для нее образец изделия; Не лишним будет оценить дизайн предлагаемых конкретным производителем моделей, внимательно изучив фото, представленные на сайте продающей компании.

Несмотря на то что в большинстве случаев торговые организации предлагают одну известную марку («Kermi», производства Германия), ознакомиться с различными моделями от этого производителя будет не лишним. Несмотря на то что в большинстве случаев торговые организации предлагают одну известную марку («Kermi», производства Германия), ознакомиться с различными моделями от этого производителя будет не лишним

Важно определиться с типом подводки в квартире и подобрать подходящий для нее образец изделия; Не лишним будет оценить дизайн предлагаемых конкретным производителем моделей, внимательно изучив фото, представленные на сайте продающей компании.. Несмотря на то что в большинстве случаев торговые организации предлагают одну известную марку («Kermi», производства Германия), ознакомиться с различными моделями от этого производителя будет не лишним

Несмотря на то что в большинстве случаев торговые организации предлагают одну известную марку («Kermi», производства Германия), ознакомиться с различными моделями от этого производителя будет не лишним

Несмотря на то что в большинстве случаев торговые организации предлагают одну известную марку («Kermi», производства Германия), ознакомиться с различными моделями от этого производителя будет не лишним.

Способы укладки труб

Определившись с количеством труб и их диаметром, можно переходить к следующему важному моменту: выбору способа их укладки

Змейка

Его используют в комнатах с внутренними стенами, с утепленной наружной стеной. С гидравлической точки зрения этот способ наиболее экономичен. Основной недостаток такой раскладки — большая разница температур в начальной и конечной точках трубопровода. Это связано с тем, что подача горячей воды производится с одной стороны, то есть в конце комнаты остывший теплоноситель будет двигаться к обратке, и температура там будет ниже.

Кроме того, этот вариант раскладки труб является достаточно трудоемким. Довольно часто он производится с шагом труб от 20 см и выше из-за того, что согнуть их для меньшего шага очень сложно, особенно, если речь идет о трубе диаметром 18-20 мм. Рациональнее всего использовать такое расположение труб в санитарных зонах, где необходимо обходить сантехнические приборы и устройства, а также для выравнивания смежных зон отопительных контуров.

Зигзаг

Этот способ имеет тот же недостаток, что и предыдущий: неравномерность прогрева в разных точках комнаты. Поэтому, при его использовании, необходимы насосные установки усиленной мощности, прокачивающие воду в системе с большой скоростью.

Спираль или улитка

При таком способе раскладка труб производится от периметра помещения к центру. Таким образом, достигается равномерный прогрев всей поверхности, что делает эксплуатацию теплого пола максимально удобной и комфортной. При укладке спиралью трубы можно разложить на поверхности с любым шагом, начиная от 10 см. Этот способ подходит для помещений любого назначения и площади.

Оборудуйте твердотопливный котел длительного горения своими руками. Это экономически выгодно и удобно. Оцените преимущества электрического котла для отопления частного дома в нашей статье.

Один из наиболее экономических вариантов котла индукционный

Как выбрать, что учитывать и на что обратить внимание читайте в нашей статье

Виды напольных радиаторов

Рассмотрим виды напольных радиаторов отопления:

1. Виды из алюминия. Ассоциируются по строению с привычными всем настенными моделями. Их можно изредка встретить в продаже, ведь их часто делают под заказ. Варианты из алюминия. Не выносят приличного давления и не терпят влияния агрессивной жидкости. По этой причине, вместо них нередко устанавливаются биметаллические или стальные виды.
2. Модели из чугуна. Эти варианты никогда не назвать весьма небольшими, ведь их габариты велики, в сравнении с размерами стальных предметов. Их часто монтируют, как украшающую продукцию, вторящую стилю отделки жилья и офисных комнат. Они выдерживают немалое давление и ржавчину, обладают большим сроком пользования. Цена на них может быть повыше других.
3. Стальные варианты. Их создано много вариаций и они пользуются популярностью. Имеют небольшие размеры, большую теплоотдачу и устойчивость к давлению. По конструкции отличаются простотой, схожи с батареями стального типа, устанавливаемые ранее массово в большинстве многоквартирных постройках. Отличается недорогой ценой. Это одно из наиболее дешёвых изделий для обогревания строений с огромными окнами. Гарантирует стабильный выход тёплого воздуха, действенно обогревают комнату. Известны долгим временем работы – от 20 до 25 лет при соблюдении всех правил пользователя. Они не попортят вид комнаты. В их модельном ряду находятся красивые, трубчатые изделия.
4. Биметаллические виды. Состоят из меди с алюминием. Трубки в этом качественно изготовленном радиаторе выполнены из меди, а рёбра из алюминиевого сплава. Данное устройство имеет прекрасную теплоотдачу и необходимую прочность. Если сравнивать со стальными радиаторами, данный вид имеет большую тепловую отдачу, медь не поддаётся ржавчине и служат долгое время.
