Электрический теплый пол: расход энергии, рейтинг производителей

Выбираем подложку

Еще один важный параметр, который влияет на качество ламинированного напольного покрытия над теплым водяным полом, заключается в правильном выборе подложки. Назначение ее состоит в том, чтобы выровнять небольшие перепады основания, в результате формирования новой стяжки, на которое будет уложен ламинат. Помимо этого, подложка улучшает звукоизоляционные характеристики напольного покрытия и является дополнительной теплоизоляцией.

Напольная плита «Isoplaat» (Изоплат)

Подложка, уложенная поверх бетонной стяжки, предотвращает трение ламината с основой из бетона, исключая появление посторонних, неприятных звуков. Важным критерием является ее способность сохранять теплопроводность напольного покрытия на необходимом уровне, не снижая его, поэтому значительную роль играет небольшая толщина выбранного материала – от 1,5 до 2 мм.

Строительные магазины готовы предложить этот материал в большом ассортименте. Некоторые производители ламината предлагают определенный подходящий тип подложки для своих изделий.

С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована

Некоторые производители предлагают покрытия с перфорацией (мелкими отверстиями), значительно понижающей значение термического сопротивления материала, сохраняя его эластичность.

Подложка с перфорацией

Коэффициент теплопроводности подложки должен быть как можно выше, тогда она будет лучше пропускать тепло, не задерживая. Этот материал должен обладать следующими качествами:

1. Устойчивостью к «рабочей» температуре системы «теплый пол».
2. Экологичностью и отсутствием токсинов, которые могли выделяться при нагреве.
3. Паропроницаемостью.

Чаще всего в условиях монтажа системы водяного теплого пола в качестве подложки используют материал из пробки или вспененного полиэтилена.

Таблица 6. Варианты подложки

Иллюстрация
Описание

Вспененный полиэтилен

Этот тип подложки является наиболее распространенным и доступным по стоимости. Этот материал выпускается в широком ассортименте, и имеет разную толщину, что позволяет подобрать необходимый материал для водяного пола. Такая подложка проста в работе – ее легко резать, чтобы подогнать под необходимый размер помещения и склеивать отдельные фрагменты между собой с помощью специального скотча.

Пробка

Часто под ламинат используют пробковую подложку, но в системе теплого водяного пола ее использование ограничено высокими теплоизоляционными характеристиками материала. Помимо этого, стоимость материала довольно высока. По сути, пробка является природным утеплительным материалом, имеющим высокое термическое сопротивление, поэтому в системе теплого пола ее применение не целесообразно.

Подложка «Arbiton Floor Thermo»

Это перфорированный материал узкого назначения выпускается специально для устройства настилающего слоя финишного покрытия системы теплого пола. Материалом изготовления является вспененный химически нейтральный полистирол с термическим сопротивлением 0,06 м²×°K/Вт. Может поставляться в виде плит или рулонного материала.

Рулонный вспененный полистирол с алюминиевым фольгированным слоем

Этот материал, назначение которого заключается в отражении тепла в сторону помещения, укладывают под трубы теплого пола

Поэтому важно помнить, что при устройстве теплого пола, такую подложку нив коем случае нельзя укладывать непосредственно под ламинат.

Как замерить?

Приведенные расчеты являются ориентировочными. Они не могут сказать, насколько эффективно та или иная система будет справляться с поставленной задачей. Если после тщательно выбора и подробного расчета не удалось достичь поставленной цели или теплый пол был уложен кем-то другим, возникает вопрос, как измерить его мощность.

Найти искомое значение можно действуя следующим образом:

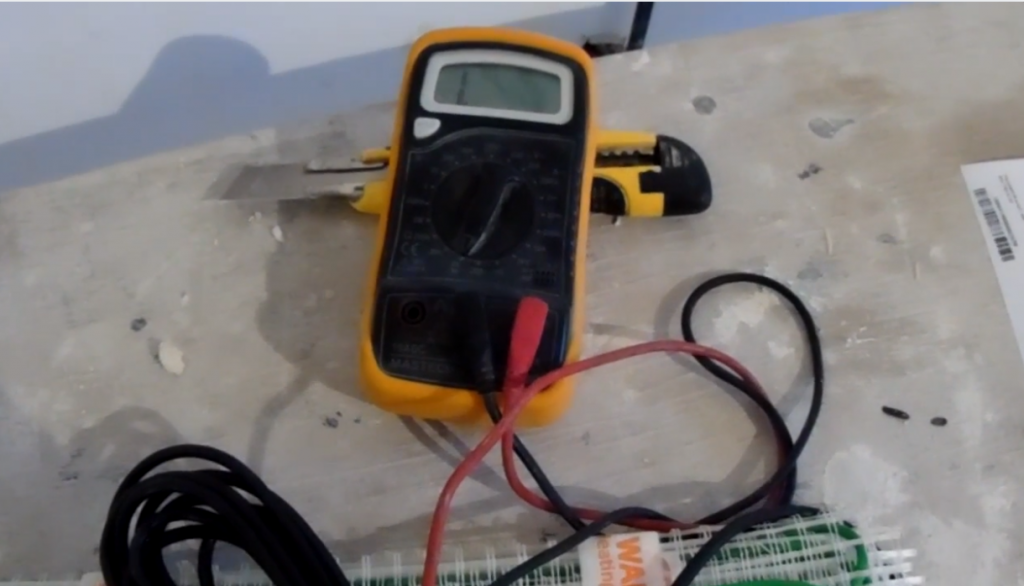

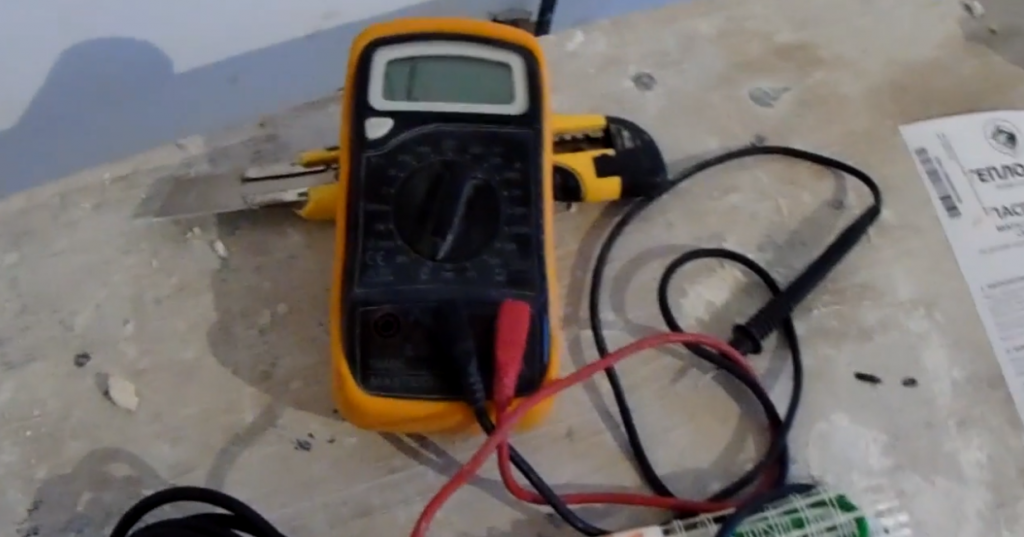

Готовим электрический теплый пол и мультиметр, с помощью которого можно будет измерить его сопротивление;

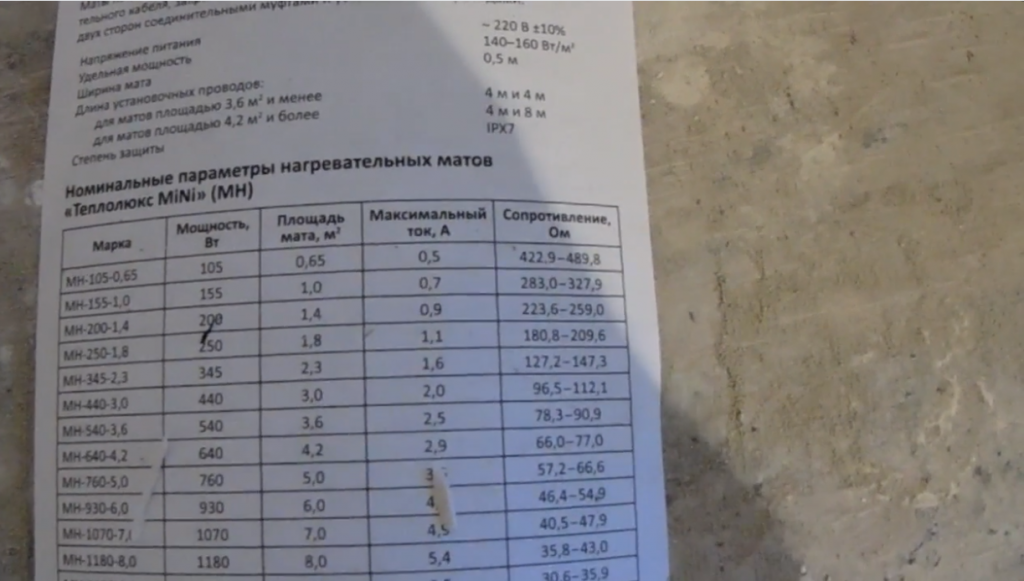

В инструкции по эксплуатации определяются технические характеристики теплого пола в зависимости от его марки. Из таблички можно найти потребляемую мощность, площадь мата, максимальную силу тока и интервал, в котором должно находиться сопротивление нагревательного элемента;

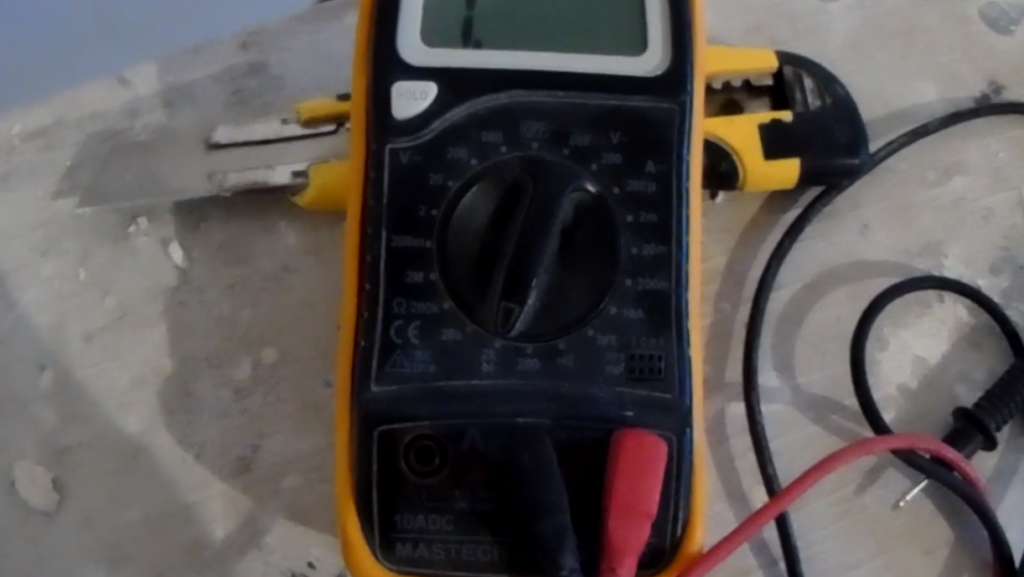

Выставляем величину сопротивления на мультиметре. В приводимом примере она равна 2 кОм;

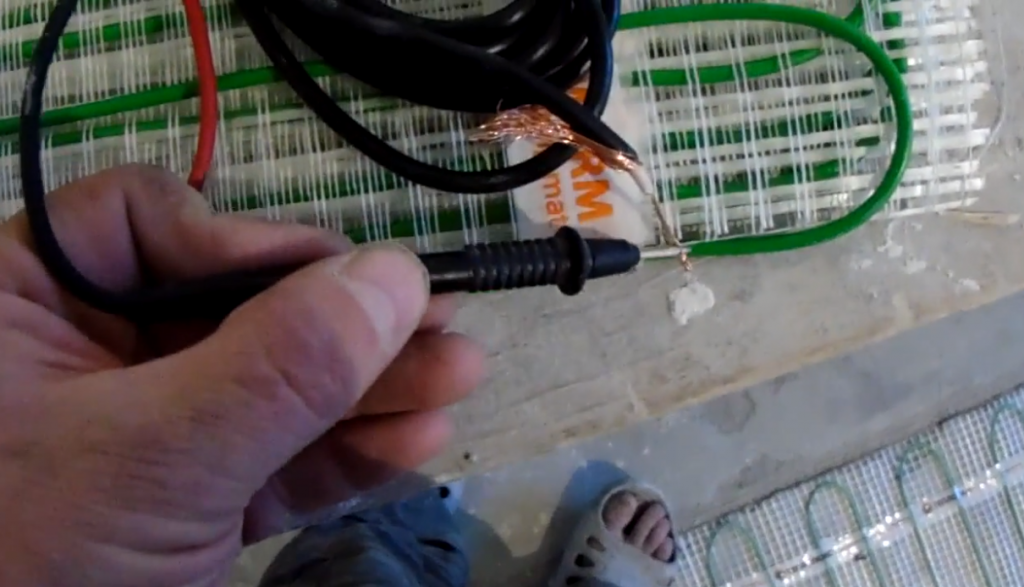

Для удобства выполнения замеров при определении сопротивления электрического пола в одиночку один из выходов нагревательного мата наматываем на щуп. В этом случае значительно упрощается порядок съема показаний. Все работы можно выполнить фактически одной рукой.

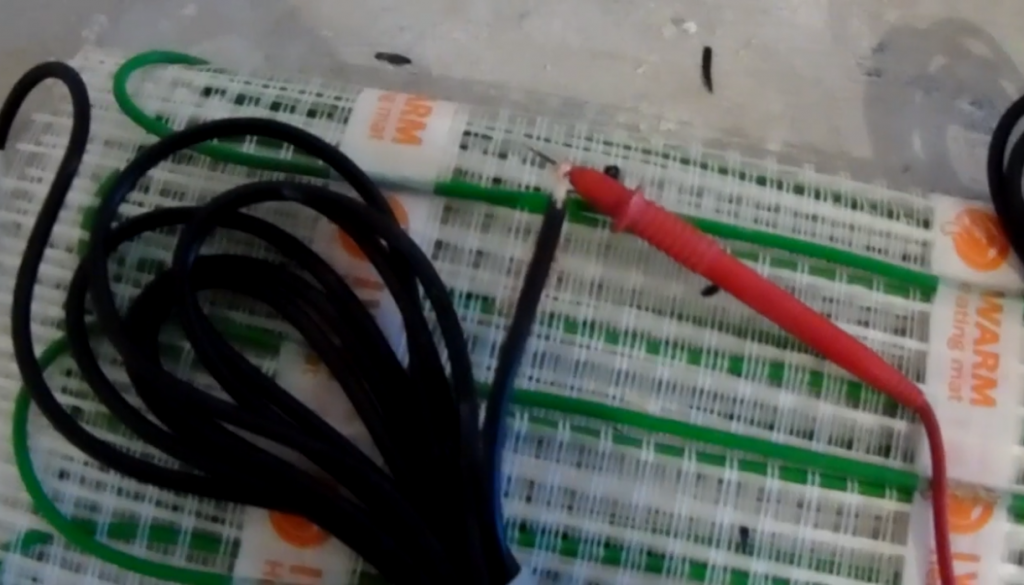

Вторым щупом аккуратно касаемся второго выхода нагревательного мата;

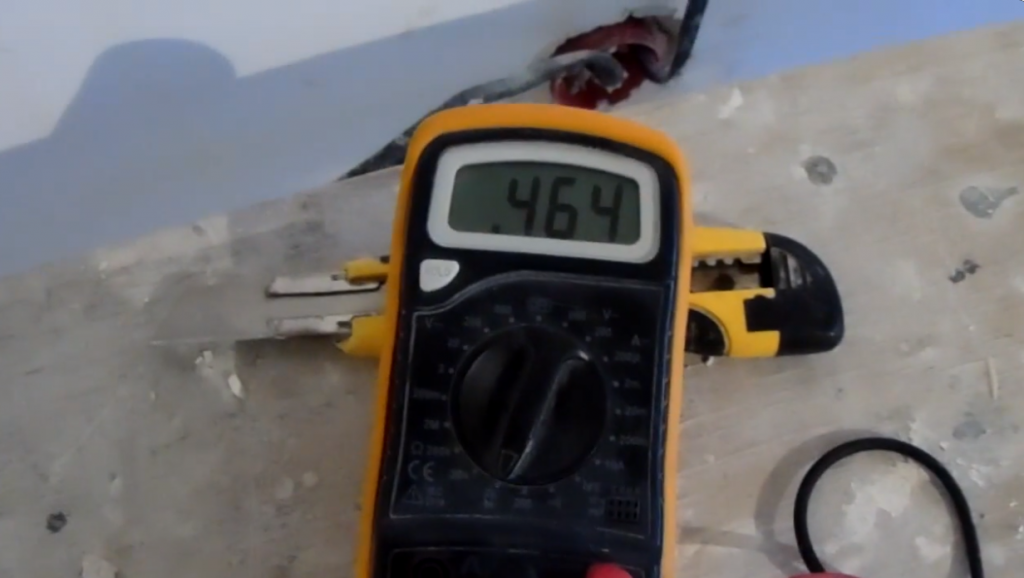

Смотрим показания, которые отражаются на табло мультиметра. В данном случае величина сопротивления равна 464 Ом. Найденное значение сравниваем с табличным, приведенным в инструкции по эксплуатации. Она находится в указанном производителем диапазоне;

Обязательно следует проверить целостность изоляционной оболочки. Для этого следует свободным щупом коснуться экрана провода. Если все хорошо, и защита целая, на экране мультиметра должна появиться 1. В противном случае придется принять определенные меры для устранения возникшей ситуации, так как укладка такого мата является небезопасной.

Совет! Проводите измерения до начала монтажных работ. Это позволит убедиться в исправность приобретенной системы и соответствия ее характеристик заявленным.

Снижение расхода электроэнергии

Теплоотражающий слой позволяет максимизировать эффективность ИК-пленки, сохраняя и напрявляя тепло в нужном направлении.

У нас с вами получилось подсчитать вполне реальные цифры по расходованию электричества на работу пленочных теплых полов. Затраты не такие уж и страшные, но для того чтобы добиться соответствия, придется немного поработать. Для начала необходимо правильно уложить ИК-пленку, разместив под ней теплоотражающий слой. Благодаря этому генерируемое ею тепло не будет уходить в бетонную стяжку или в другие подпольные конструкции.

Также необходимо снизить тепловые потери, с этим придется несколько сложнее. Для начала следует поработать над стенками жилища, так как здесь потери могут составлять до 15-20%. Этот показатель снижается за счет укладки теплоизоляции и дополнительного слоя кирпича. Лучше всего, если все это будет учтено еще на этапе постройки домовладения, иначе вам светят дополнительные затраты.

Снизить расход электроэнергии пленочного теплого пола поможет изоляция потолка, откуда могут теряться еще 10-15% тепловой энергии. Потолочные конструкции следует утеплить с помощью базальтовой ваты или любого другого подобного утеплителя, причем в два слоя. Такая изоляция поможет снизить энергозатраты и предотвратить утечку тепла за пределы домовладения.

Для уменьшения тепловых потерь и соответствующего понижения расхода электроэнергии на работу пленочного пола следует поработать и над другими элементами:

• Двери – нужно или установить в доме нормальные входные двери или терпеть затраты на электрическое отопление;
• Полы – еще одно место, через которое может утекать тепловая энергия. Данная утечка предотвращается с помощью дополнительной бетонной стяжки, а также с помощью серьезных теплоизолирующих материалов. В деревянных постройках используется только теплоизоляция, поверх которой укладываются доски чернового пола – далее расстилается пленка, поверх нее размещается финишное покрытие;
• Большая площадь оконных проемов и лишние окна – все это способствует увеличению расхода электроэнергии на работу пленочных теплых полов. Лишние окошки следует заложить, а слишком уж широкие проемы сделать более узкими – минимальное соотношение между площадью окон и площадью полов является причиной потерь.

Все эти меры помогут предотвратить утечки тепловой энергии и снизить расход электроэнергии.

https://www.youtube.com/watch?v=DkKqCFc_VKc

Как уменьшить затраты на электричество при использовании пленочного

Выбор мощности

Для комфортного подогрева полов в городских квартирах достаточно пленки мощностью 150 Вт/м.кв. Пленочный теплый пол устанавливается в тех местах, где необходим подогрев.

Для основного отопления и комфортного подогрева пола применяются пленочные теплые полы мощностью 220 Вт/м.кв, например, термопленка Marpe Normal GSM. При этом следует соблюдать рекомендации производителей по монтажу систем отопления на первых этажах, в загородных домах и балконах с применением сплошных карбоновых пленок (например, Marpe Black Heat), которые имеют дополнительные слои защиты от влаги. Площадь покрытия – порядка 70% общей площади помещения.

Утепление помещения

При использовании инфракрасного теплого пола как основного отопления в загородном доме, большое значение будет иметь продуваемость помещения. Если все вырабатываемое тепло уходит через щели, для поддержания необходимой температуры пленка будет работать дольше и, соответственно, количество электроэнергии затрачивается значительно выше.

Для экономии электроэнергии необходимо использовать утеплители, позволяющие сократить теплопотери. Двойные и тройные стеклопакеты, а также плотно подогнанные двери позволяют избежать потерь большого количества тепла.

Использование теплоизоляционного слоя

При монтаже инфракрасного теплого пола как в загородных, так и в многоквартирных домах, рекомендуется использовать теплоизоляционную подложку. Она изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой толщиной в несколько миллиметров и неметаллизированным отражающим слоем. Такая подложка не только защищает пленку от конденсата и короткого замыкания, но и позволяет направить все тепло в помещение исключая прогрев межэтажного перекрытия, экономя при этом до 40% электроэнергии по сравнению с кабельными системами обогрева.

Для полноценного отопления помещения достаточно застелить порядка 70% площади пола помещения. Монтаж нагревательных элементов под мебелью и бытовой техникой не только нецелесообразен с точки зрения расхода электроэнергии, но и нежелателен в связи с возможностью повреждения напольного покрытия или перегрева пленки.

Использование программируемых терморегуляторов

Значительное сокращение расхода электроэнергии обеспечит применение программируемых терморегуляторов для каждого помещения. Это позволит регулировать температуру в каждом помещении в отдельности в зависимости от дня недели и времени суток.

Если непрограммируемые терморегуляторы направлены на поддержание заданной температуры, отключая нагрев при достижении нужного значения и включая его при снижении температуры, то программируемые способны регулировать ее в зависимости от времени или отключать нагрев вовсе. За счет снижения температуры обогрева на 1 °С происходит экономия примерно 4% электроэнергии. Применение программируемого терморегулятора по сравнению с обычным обеспечивает экономию до 30% электроэнергии.

Соблюдая данные рекомендации, Вы сможете значительно сэкономить на расходах за электроэнергию и сохранить тепло в доме при использовании пленочных теплых полов.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону или электронной почте .

Здесь вы узнаете:

Инфракрасные теплые полы стали отличной альтернативой традиционным водяным полам, использующим для обогрева энергию теплоносителя. Их выбирают многие потребители, стремясь получить дополнительный источник тепла. Расход электроэнергии пленочного теплого пола немного кусается, но в сравнении с традиционным электрическим отоплением он несколько ниже. О конкретных цифрах будет рассказано в нашем обзоре.

Инструкция по выбору мощности теплого пола с электроподогревом

Пред тем, как принимать окончательное решение об установке теплого пола с электрическим обогревом, следует выполнить несколько очень важных условий.

1. Сделать ревизию существующей в помещении электрической проводки и установленной защитной арматуры. Если нет специальных знаний и приборов, то настоятельно рекомендуется обратиться за помощью к профессионалам.

2. Связаться с ответственными представителями энергокомпаний и поинтересоваться возможностью подключения дополнительных мощностей. Если технические возможности существующих сетей позволяют увеличить мощность, то придется обязательно сделать проект, в противном случае сложно получить полный официальный комплект документов.
3. Внимательно проанализировать целесообразность монтажа полов с электрическим подогревом, обдумать вопрос подключения зонального счетчика. Мощность теплого пола во многом зависит от того, какую функцию он будет выполнять: основного или дополнительного источника тепла.

Важно понимать, что мощность электрического обогрева на квадратный метр отличается в зависимости от используемой технологии

Если с этими подготовительными работами все в норме, то можно приступать к расчету мощности теплого пола.

Шаг 1. Измерьте площадь помещения. Если высота нестандартная, то придется использовать специальные поправочные коэффициенты. К примеру, пусть площадь помещения равняется 18 м2 (длина 4,5 м, ширина 4 м).

Вначале измеряется площадь помещения

Шаг 2. Узнайте общую мощность электрических матов. Она зависит от использования теплых полов, если они будут основным источником обогрева помещения, то для одного квадратного метра требуется не менее 140 Вт. Если теплый пол служит как дополнение к главному отоплению или для увеличения комфортности пребывания в зданиях, то мощность может уменьшаться до значения 40–80 кВт/м2. В нашем случае теплый пол считается главным источником тепла, именно поэтому такая большая мощность требуется для обогрева одного квадратного метра помещения. Полная мощность равняется 2,52 кВт (18×140 Вт).

Расчет полной мощности

Шаг 3. Подсчитайте, какое количество пленки нужно покупать для одной комнаты. Перед этим ознакомьтесь с техническими данными от производителей оборудования, а именно – какая мощность одного квадратного метра пленки. Далее следует разделить общую мощность для подогрева пола на мощность квадратного метра материала. В нашем случае 2,52 кВт : 220 Вт/м2 = 11,45 м2. После округления в большую сторону получаем 11,5 м2, столько пленки надо для обустройства теплого пола в комнате площадью 18 квадратных метров.

Расчет необходимого количества ИК пленки

220 Вт/м кв. — это стандартная мощность пленки

140 Вт/м кв. рекомендуется для полов с финишным покрытием ламинатом, ковролином или линолеумом

Следует знать, что мощность нагрева полов из натуральных пиломатериалов нужно понижать – дерево не любит длительного нагрева, оно пересыхает и теряет свои первоначальные качества. Кроме того, из-за существенного уменьшения относительной влажности изменяются размеры деревянных элементов, что становится причиной появления трещин и неприятных скрипов во время ходьбы. Избавиться от скрипов очень трудно, придется делать капитальный ремонт настила, а иногда необходима полная его замена. Это не только дорого, но и очень долго, процесс сопровождается большим количеством мусора и пыли в жилых помещениях.

Пример укладки электрического теплого пола на кухне

По вышеописанному принципу можно рассчитать мощность всех электрических полов вне зависимости от того, какие нагреватели применяются: кабели, маты, стержни и т. д.

Как не надо делать

Несколько слов нужно сказать о том, как не надо подсчитывать расход энергии. К сожалению, информацию в Интернете дают многочисленные дилетанты. Кто-то напишет ерунду, а десять моментально перепишут ее под своими именами. Вот лишь один из многих примеров, он касается рассматриваемой нами темы.

Есть распространенные ошибки при подсчете расхода энергии

Советуют рассчитывать затраты по формуле W=S×P×0,4. Здесь W – затраты энергии за единицу времени, S – площадь помещения, P – суммарная мощность теплого пола, 0,4 – коэффициент, который учитывает только полезную обогреваемую площадь без различных предметов и ковриков. Такое объяснение данных есть в статьях. Что в этой формуле неправильно?

1. Латинской буквой W в физике обозначается расход электрической энергии, используемый потребителями тока. Мощность прибора обозначается латинской буквой Р и измеряется в ватах. Ватт – это мощность, которую имеет ток в один ампер с напряжением один вольт. Например, если теплый пол потребляет 2 А при напряжении 110 В, то его мощность (Р) равняется 2 А×110 В=220 Вт.

2. При чем здесь 0,4, почему выбран именно этот коэффициент? В каждой комнате свой набор мебели и ковриков, они занимают различную площадь. Но это не значит, что под ними обязательно нет системы отопления, план размещения электрических нагревателей составляется индивидуально в каждом конкретном случае. Одни комнаты полностью свободны от мебели и ковров, у других они занимают 10%, а в третьих 80%. Под некоторыми могут монтироваться теплые полы, а под некоторыми нет. Как можно применять универсальный коэффициент для всех расчетов?
3. Откуда в результате берется время, если ни одна из величин, используемая в формуле, его не имеет?

Если кратко, то это не уравнение, а набор букв и знаков, никого фактического смысла не имеющих. На физику это уравнение похоже так же, как химия на алхимию. Расход электрической энергии определяется по формуле: W (расход энергии, кВт×ч) = P (потребляемая теплым полом мощностью, Вт) × t (время работы электрического подогрева для пола, ч)

Вот и все, пользуйтесь при расчетах только правильными формулами, не нужно обращать внимание на безграмотные статьи. Именно кВт/ч показывают счетчики, их данные берутся для оплаты за использованную электрическую энергию

В среднем, мощность теплого пола составляет от 0,1 до 0,2квт/м2. Данную информацию всегда можно найти на коробке или бирке от изделия

Таблица расчета мощности нагревательного кабеля

Стержневой карбоновый теплый пол

Сегодня стержневые полы (инфракрасные маты) – это самый новый и наиболее прогрессивный вид теплых полов. За способность системы к саморегуляции, её часто называют система «умный пол». Конструкция карбонового стержневого пола более сложная, по сравнению с пленочной. Несмотря на то, что здесь в качестве нагревательного элемента также выступает карбон, он имеет другую конфигурацию.

Стержневой карбоновый теплый полУложенный стержневой теплый пол

Нагревательный элемент стержневого карбонового пола – стержень, заполненный карбоново-полимерным наполнителем. Соединение стержней происходит с использованием многожильного медного провода (толщина 2,5 мм) с дополнительной защитной изолирующей оболочкой из полиэстера и полиэтилена.

Сфера использования стержневого пола

Благодаря своим повышенным эксплуатационным характеристикам стержневой пол может быть использован в жилом помещении, в санузле, на лоджии, в комнате, в зимнем саду, в спортзале, в офисных зданиях, складах, как элемент системы антиобледенения.

Стержневой пол можно уложить на любой вид покрытия, без исключений. Он идеально сочетается с таким привередливым материалом как натуральная древесина, паркет или ламинированная доска. А ввиду того, что монтируется стержневой карбоновый пол на тонкий слой стяжки, такая электрическая система подогрева пола она является единственно подходящей для монтажа под плитку или керамогранит. Помимо возможности установки, стержневая система позволяет сэкономить на работах, в случае использования вместо стяжки клеевого раствора и непосредственной укладки плитки.

Стержневой карбоновый теплый пол – плюсы и минусы

Преимущества:

устойчивость элементов стержневого пола к воздействию агрессивных сред и механических нагрузок;

расчетный срок функционирования системы – 50 лет;

параллельная система соединения, которая обеспечивает сохранение работоспособности при повреждении греющего мата;

высокий показатель теплоотдачи;

эффективный нагрев (наиболее экономная система при наиболее высоком КПД);

равномерный и быстрый обогрев помещения;

благодаря инфракрасному излучению устраняет неприятные запахи;

пожарная безопасность (наличие в составе стержня серебра не позволяет системе возгораться);

нет электромагнитного излучения;

малый вес (отсутствие нагрузки на перекрытия);

может быть использован в комнатах с высоким уровнем влажности;

относительная простота монтажа;

возможность установки тяжелых предметов любой площади на пол (в частности мебели и бытовой техники). Система отрегулирует температуру пола в разных местах самостоятельно.

наличие саморегуляции защищает пол от перегрева.

возможен обогрев помещений большой площади.

Если разобраться, то приобретая стержневой инфракрасный карбоновый пол – пользователь покупает систему обогрева пола, которая значительно опережает по своим характеристикам системы аналогичного назначения.

Недостатки:

монтаж выполняется только с заливкой стяжки. Это «мокрые» работы и отсутствие мобильности. В отличие от пленочной системы, нельзя забрать с собой при переезде;

высокая стоимость (розничная цена – 1500-2685 руб./м.кв.)

Технические характеристики стержневого теплого пола

Общие характеристики немного отличаются в зависимости от производителя, но анализ разных систем дает возможность привести усредненные данные:

• ширина рулона – 830 мм;
• длина – 25000 мм;
• толщина мата – 3-3,5 мм;
• мощность на 1 м.кв. мата – 125 Вт/м. (температура стержня 60 °C) – 170 Вт/м. (температура стержня 20 °C);
• энергопотребление на 1 м.п. – 20-50 Вт;
• максимальная температура поверхности – 60 °C.

Лучшие производители стержневого теплого пола

• K-Technologies – торговые марки GTMat, Unimat, RHE (Россия);
• GH Systems – торговые марки HOTmat (Южная Корея);
• SamMyungTech LTD – торговая марка EcoOndol (Южная Корея);
• GT – торговая марка GT (Южная Корея);
• Felix – торговая марка Excel (Южная Корея).

Заключение

Отзывы тех пользователей, кто уже установил систему инфракрасный карбоновый теплый пол, позволяют утверждать, что это достойная альтернатива существующим системам, как по части эксплуатационных свойств, так и с точки зрения экономичности обогрева. Установка стержневого пола позволяет сократить расходы на обогрев помещения до 50%.

Метки: Пол, Теплый пол, Отопление

Вид используемого терморегулятора

Мощность теплого пола, расходуемая в течении дня (Рд), зависит от вида терморегулятора :

• с механическим термостатом теплый пол в среднем работает 12 часов в день;
• с программируемым в среднем 6 часов в день, благодаря многочисленным режимам по контролю работы теплого пола.

Рд = t * Pобщ;

где:t – время работы теплого пола в день.

Пример (для теплого пола):

Нагревательный мат DEVI, установленный в помещении, обладает общей мощностью (Робщ) 900 Вт.

1) с механическим терморегулятором:

Рд = t * Pобщ = 12 ч * 900 Вт = 10 800 Вт = 10,8 кВт

2) с программируемым терморегулятором:

Рд = t * Pобщ = 6 ч * 900 Вт = 5 400 Вт = 5,4 кВт

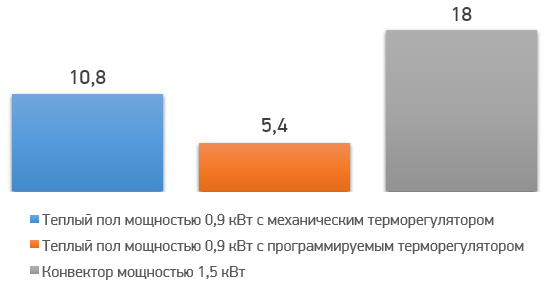

Для оценки полученного результата необходимо провести сравнение данных теплого пола с энергопотреблением среднестатистического конвектора. Для подобных обогревательных приборов существуют только непрограммируемые терморегуляторы, обладающие функцией включения/отключения.

Пример (для конвектора):

В помещении установлен конвектор мощностью 1 500 Вт. Прибор находится во включенном состоянии в среднем 12 часов в день.

Рд = t * Pобщ = 12 ч * 1 500 Вт = 18 000 Вт = 18 кВт

Полученный результат на 8 кВт больше мощности расходуемой теплым полом с механическим терморегулятором и на 12,6 кВт больше показателя с программируемым терморегулятором.

Терморегуляторы

Что делать чтобы уменьшить такие большие цифры и киловатты расхода энергии?

Если вы будете применять терморегуляторы, то расход легко можно снизить сразу на 30-40%. Правда, установив его на максимальное значение, ни о какой экономии говорить уже не придется. Работать он будет практически без простоев.

Поэтому лучше всего использовать программируемые терморегуляторы, с выставлением не только нужной температуры, но и времени отключения-включения теплого пола.

Правда, если теплый пол это основной источник тепла во всех комнатах, то придется их ставить несколько штук по разным зонам. Например в ванной комнате греющий кабель или маты работают гораздо дольше чем на кухне или в зале.

Также никто вас не ограничивает в выборе мощности обогревательного элемента теплого пола. Не обязательно использовать максимально возможные мощности.

Просчитав таким образом расход по всем помещениям, можно легко сделать соответствующие выводы: выгоден данный вид обогрева или нет.

С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Мощность

У электрического пола есть две мощности в киловаттах за час в перерасчете на метр квадратный – первая «теплоотдачи» и вторая «потребления». Но в силу близкого к 100% КПД эти цифры практически идентичны. Фактически всю электроэнергию ТП преобразует в тепло либо инфракрасные лучи, которые потом нагревают поверхности в комнате.

Мощность теплоотдачи теплого пола в помещении зависит от:

• толщины стяжки и напольного финиша;
• шага укладки кабеля или конфигурации раскладки пленки (матов) на полу;
• доли активной площади системы от всей квадратуры комнаты.

При использовании в качестве основного источника тепла электрические и инфракрасные теплые полы обычно закрывают около 70% площади напольного покрытия. А если такую систему применяют для локального обогрева, то этот процент оказывается и того меньше. Все это придется внимательно учитывать при расчете фактического расхода электричества.

Затраты на теплый пол в зависимости от площади

Итоговая потребляемая мощность электрического пола зависит от:

• качества утепления помещения, а также наличия в нем окон и дверей;
• погодных условий за окном;
• настроек терморегулятора;
• количества находящихся в доме людей.

Если уровень теплопотерь у комнаты минимален, то тепловой энергии для поддержания в ней комфорта требуется меньше. Пренебрегать здесь регулировкой пластиковых окон на режим «лето/зима» и сезонной перенастройкой вентиляции не стоит.

Сравнение затрат электроэнергии для разных типов полов

Преимущества пользования тёплым полом

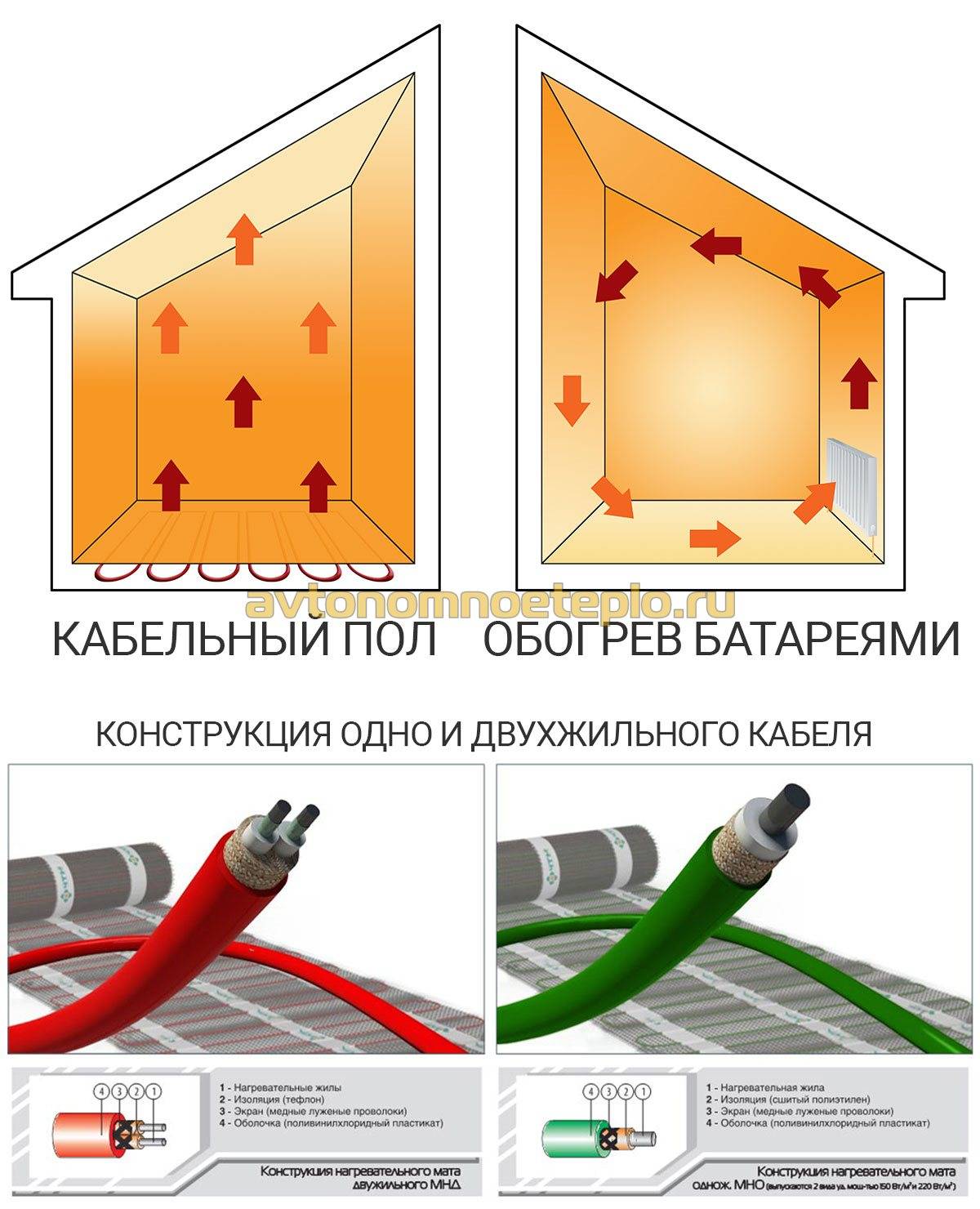

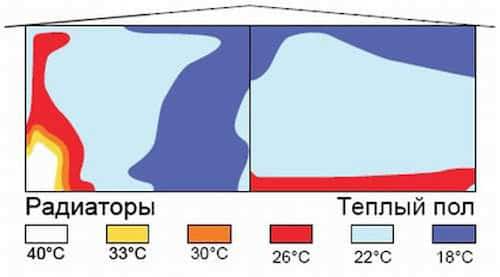

Правильное распределение тепла. Максимальная температура находится в зоне пола (+22 — +25ºC). С поднятием к потолку температура опускается на 1-2 º

Такое распределение тепла способствует здоровому состоянию тела: ноги в тепле, голова в прохладе.
Для семей с детьми важно: на пол можно садиться, ложиться, играть, заниматься развивающими упражнениями.

Экономия пространства. Совмещение пола с радиатором освобождает пространство под окнами

Традиционно под окном располагают радиаторную батарею. Она занимают место и требуют ухода (покраски). Металлические рёбра батареи травмоопасны, их необходимо закрывать защитной панелью, если в доме бегают дети.
Периодичность отопление и независимость от газовой магистрали. Электрообогрев пола даёт возможность полноценно отапливать помещение зимой. В дачных домиках обогрев может работать периодически, без необходимости сливать воду перед отъездом. В системе нет замерзающих веществ, электрический пол может быть выключен и включен поворотом ручки регулятора. Электропол (в отличие от водяного, где работают трубы с горячей водой) быстро прогревается сам и нагревает помещение.

Преимущества пользования тёплым полом

Сравнительный анализ потребления теплых полов по видам

Во всех электрических полах осуществляется индукционный нагрев поверхности, то есть при помощи электрического тока. Происходит преобразование электроэнергии в тепловую энергию приблизительно с одинаковым КПД. На размер энергопотребления тёплого пола влияет способ монтажа и напольное покрытие.

Большое значение оказывают следующие факторы:

Теплоизоляция и коэффициент отражения подстилающего материала;
Степень теплопотерь в стяжке — это важно для сооружений, монтирующих в стяжку.

Проанализировав вышесказанное можно подвести итог, что:

• наиболее энергоэффективны греющие устройства, которые кладутся непосредственно под декоративное изделие;
• укладка качественного утеплителя с отражающей поверхностью и изоляция краёв стяжки от стен, позволит сократить различия между моделями с точки зрения экономичности.

Несмотря на небольшое расхождение в уровне потребления электроэнергии различными типами электрических полов, отличия всё же есть. Наиболее существенный расход у плёнки — 220 Вт/м2, степень максимального нагрева +40 градусов.

При монтаже кабеля в стяжку — 150 Вт/м2. Поэтому, если позволяет конструкция, то экономичней укладывать кабельную систему в стяжку. При качественно сделанной теплоизоляции, устройство будет прогревать стяжку около 8 часов, а потом она будет отдавать его помещению.

Однако, это разница в потреблении электрического тока разными видами систем не значительная, при укладке их в помещениях маленькой площади. Существенно отличаются расходы при их монтаже во всей квартире.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Рекомендуемая мощность в помещениях

Практика применения теплого пола позволила определить его необходимую мощность в зависимости от функционального назначения помещений. Наибольшего обогрева требуют балконы и застекленные лоджии. Комфортный обогрев обеспечивается при мощности 180 Вт/м². Потери энергии там не будут значительными, поскольку нет необходимости в постоянном включении теплого пола.

Если учитывать требования всех проживающих в доме, можно предусмотреть небольшой запас мощности, поскольку ее можно регулировать. Он также потребуется, если комната заставлена мебелью, под которой обычно теплый пол не прокладывается. Поэтому для обогрева всего помещения параметр мощности берется по максимуму.
