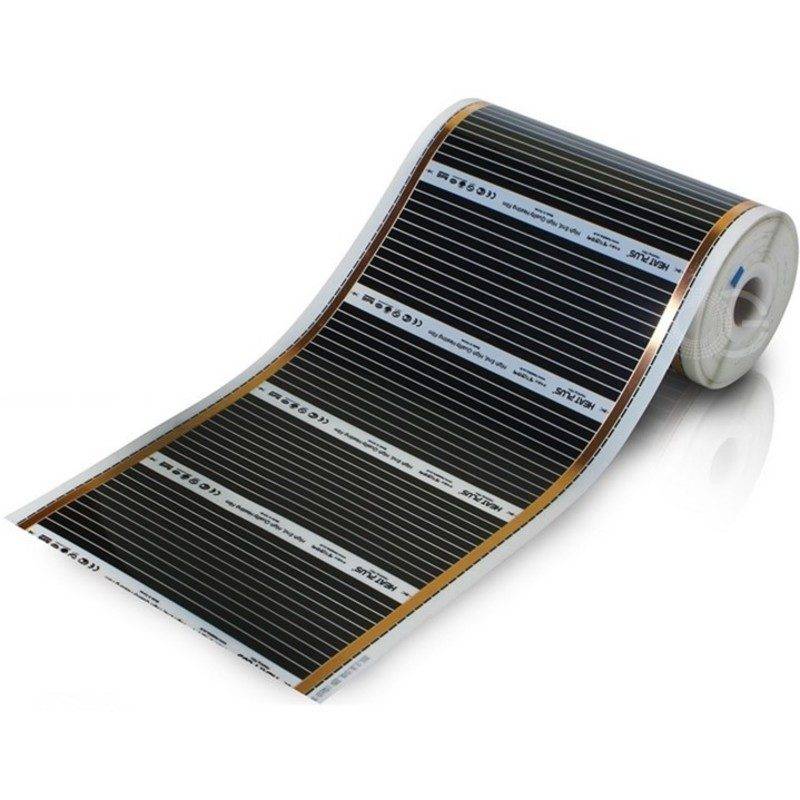

Инфракрасная пленка для теплого пола

Особенности монтажа

Контур водного пола к стенам крепится по такому же принципу, как и на пол. Если такая система в полу уже установлена, можно врезаться в нее, в противном случае подачу воды придется вести от котла. Трубы лучше всего использовать металлопластиковые, чтобы в местах соединений не создавать смесительные узлы больших размеров. Систему можно закрывать гипсокартонными листами или штукатурным раствором. В обязательном порядке устраивается теплоизоляционный слой, для чего применяют изолон. Закончив монтаж, систему проверяют под давлением, наносят штукатурку, не забыв установить термодатчик и армирующую сетку, предохраняющую стены от появления трещин.

Пленочный теплый пол на стену устанавливается следующим способом. Панели предварительно собираются в единую сеть. Если предстоит обогревать большую площадь, вместо пленки следует устанавливать стержневые элементы. Панель в готовом виде наклеивается на утеплительный слой специальным клеем, устойчивым к воздействию температур.

Вся собранная конструкция фиксируется с внутренней стороны гипсокартонного листа, который крепится на стену обычным порядком. Чтобы усилить тепловую отдачу, на противоположную сторону стены перед инфракрасными панелями рекомендуется уложить пленку с фольгированной поверхностью. Эффективность работы таких отопительных систем можно повысить, оклеив стены обоями на вспененной полиэтиленовой подложке.

Стержневые элементы монтируют по аналогии пленочных систем. В связи с тем, что на поверхности создается более высокая температура, смежные стержни следует устанавливать с шагом в десять – пятнадцать сантиметров.

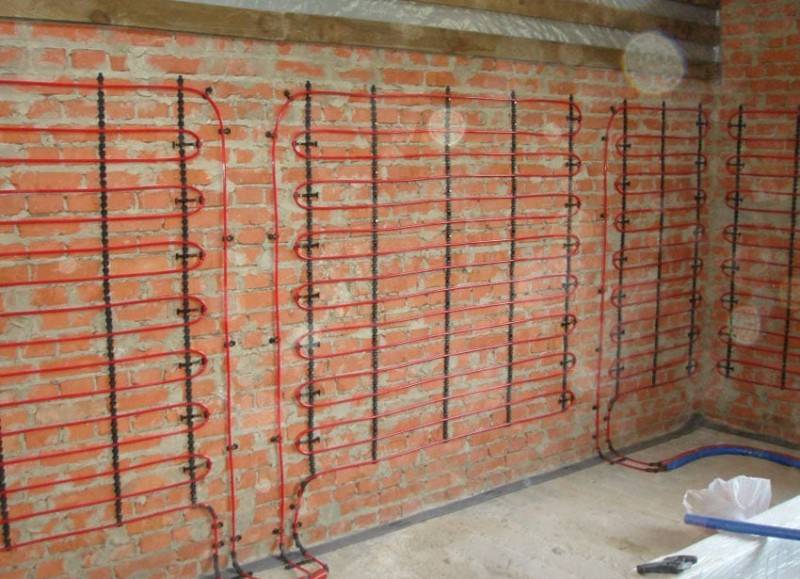

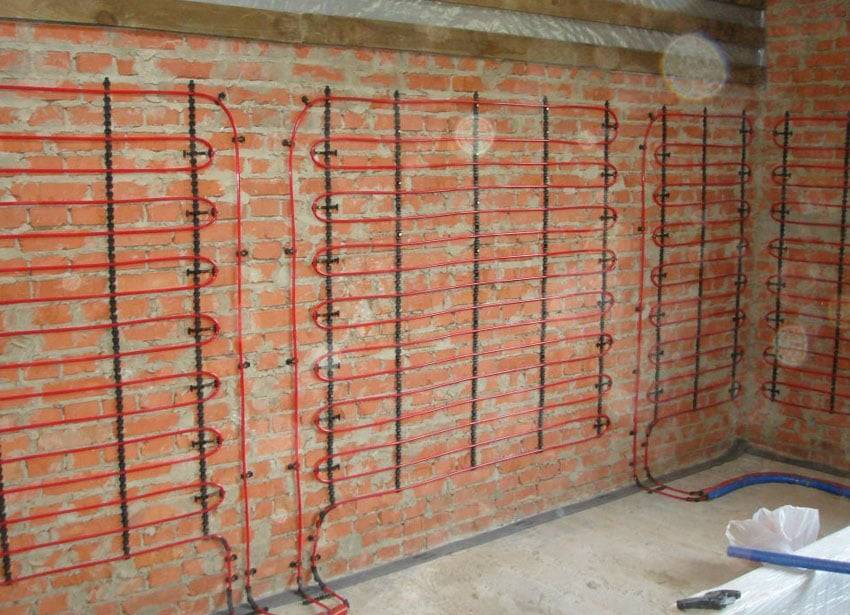

Монтаж теплого пола на стену

Разница в монтаже ИК-пленки и стержней в том, что второй вариант листов системы более жесткий. Но по стержням можно пропустить большую электрическую мощность, что позволит обогревать просторные помещения.

Есть два момента, которые следует учесть при устройстве такого отопления – мощность предохранительной автоматики, установленной в доме, и монтаж термостата, чтобы система не работала постоянно.

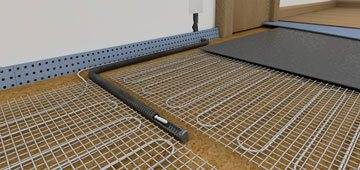

Проще всего в стенах устроить электрические кабельные системы отопления. В качестве утеплительного слоя используется полиэтилен с фольгированным покрытием. Нагревательные элементы крепятся по армированной стеклоткани с помощью клея.

Кабель можно уложить змейкой либо улиткой, в обязательном порядке устанавливаются термодатчик и защитно-пусковое устройство. Сверху систему отопления можно укрыть гипсокартонным материалом.

Что такое теплый пол «карбоновый мат»?

Карбоновые теплые полы стоит рассматривать, как дополнительный источник тепла, и как самостоятельную систему отопления. Панельное отопление такого типа выполняется в разных модификациях, что позволяет потребителям выбрать наиболее оптимальный тип. Система обладает высокой адаптивностью, экономичностью.

Инновационный вариант обогрева дома работает за счет инфракрасного источника энергии. Чаще всего для этого используются графито-серебрянные стержни, соединенные параллельно между собой. Для этого на производстве применяются провода повышенной степени защиты от перегрева.

Изолирующим материалом выступает вещество на базе полиэстера и полиэтилена. Основной составляющей изделия является нагревательный элемент, который состоит из карбона и полимеров. Кабель, используемый для этих целей, делается из меди. Его сечение составляет 2,5 мм. Он изолируется оболочкой толщиной до 3 мм.

Все, кто эксплуатировал карбоновый тёплый пол, утверждают, что современный рынок не может предложить более выгодный вариант панельного обогрева. В доме, где установлен такой вид отопления, всегда поддерживается естественная влажность воздуха. В этом помогает интеллектуальная система обогрева с современными термостатами и датчиками температуры.

Все ныне существующие вариации панельного отопления на базе карбона дополняются подробным описанием установки и инструкцией по эксплуатации. Покупателю нужно лишь выбрать наиболее оптимальный вариант, проявить толику старания, чтобы на долгое время окружить себя теплом и уютом.

Плюсы и минусы инфракрасного обогрева

Современный способ ИК обогрева дома посредством монтажа плёночной системы имеет как достоинства, так и недостатки. Полотно с карбоновым носителем укладывают не только под ламинат, но также под плитку и линолеум. Эти покрытия хорошо накапливают тепло и передают его помещению. Инфракрасный способ подогрева ценится за ряд плюсов:

  • Плёночный слой монтируется только в тех местах, где присутствуют люди. Это позволяет экономить расход материала и энергии.
  • Система, включающая ИК прослойку, выдерживает температуру до -70 градусов. Поэтому ее можно безбоязненно оставлять зимовать в неотапливаемом коттедже.
  • ИК излучение абсолютно безопасно для человека, так как его спектр полностью идентичен солнечным лучам.
  • Монтаж всей системы не требует наличия специальных навыков. Инфракрасный тёплый пол под ламинат, кафельную плитку или линолеум можно собрать самостоятельно.
  • В случае выхода из строя отдельной полосы конструкция остается работоспособной, так как используется параллельное подключение.
  • Тёплое основание легко демонтировать при необходимости ремонта и замены вышедшего из строя элемента.
  • При эксплуатации системы теплыми остаются нижние слои воздуха, то есть прогревается в первую очередь пространство, где находится человек.

Объективная оценка инфракрасного теплого пола требует рассмотрения минусов. Такая система при всех своих достоинствах является энергозатратной. Именно поэтому монтировать ИК-плёнку во всем доме считается нецелесообразным. Чаще всего ее используют при обустройстве пола в небольших помещениях, где необходимо создать особо теплые условия: ванной, детской. При этом в целях экономии систему подключают только на время эксплуатации комнаты. Разогрев карбона происходит в считанные секунды.

Второй минус заключается в высоком риске короткого замыкания, возгорания и удара электрическим током. В-третьих, система зависима от электропитания. Поэтому при частых отключениях электричества пол не выполняет возложенную на него функцию отопления. Еще один отрицательный момент связан с возможной перестановкой мебели в комнате. Так как плёнку не укладывают под габаритные предметы, в случае перепланировки интерьера придется демонтировать покрытие и перестилать плёночный материал.

Достоинства и недостатки «пленочного» отопления

В поисках альтернативного способа обогрева помещений, ученые обратили внимание на теплообмен в окружающей среде, происходящий за счет действия инфракрасных лучей. Интерпретация природного процесса легла в основу создания ИК-пленки

Пленочные инфракрасные нагревательные системы передают энергию напольному покрытию, которое перенаправляет его в помещение. Укладка инфракрасной греющей пленки производится значительно проще, удобней, быстрее, чем выполняется монтаж всех известных ныне типов теплых полов. Пленочные полы не нуждаются в заливке стяжки, чем существенно облегчают процесс устройства. После настила гидроизоляции поверх них можно сразу класть ламинат. Инфракрасные пленочные полы абсолютно безопасны. Применяются в обустройстве не только жилых помещений, но и детских садов, больниц. При использовании ИК систем для обогрева не создаются конвективные воздушные потоки, не поднимается и не распространяется пыль. Специфика действия ИК-систем позволяет использовать их в качестве эффективного средства для обогрева лоджий, входных групп, террас, открытых зон отдыха. Пленочные полы подходят для использования в деревянных постройках. Укладываться могут и в мансардах, т.к. не нагружают перекрытие. Для управления инфракрасной греющей системой устанавливается терморегулятор, для автоматизации процесса на полу располагают датчики, фиксирующие температуру и передающие сигнал управляющему устройству.

Применение инфракрасной пленки для обустройства теплого пола получило широкое распространение благодаря ряду преимуществ:

Универсальность. Поверх обогревающего слоя возможна укладка практически любого напольного покрытия. С помощью пленки можно утеплить стены и потолок.
Простота укладки. Для создания системы теплый пол не надо демонтировать старое основание, а саму процедуру получится выполнить самостоятельно. Специализированное оборудование не требуется.
Регулировка температура нагрева. К системе обогрева подключается терморегулятор с широким диапазоном режимов

Возможны дополнительные настройки управления: функция таймера, разделения помещения на разные зоны интенсивности нагрева и др.
Мобильность теплого пола. Переезжая на другое место жительство, конструкцию легко снять и расстелить на другой поверхности.
Компактность системы. Толщина ИК-покрытия (до 0,5 мм) практически не влияет на высоту пола, что особенно важно для помещений с невысокими потолками.
Низкая инерционность. Пленка быстро «включается» и эффект становится заметен через несколько минут.
Равномерность прогрева. Помещение отапливается по всему объему, «горячие» и «холодные» зоны отсутствуют.
Поддержание здорового микроклимата. ИК-лучи не пересушивают воздух и не сжигают кислород. Производители «пленочного отопления» указывают на лечебное воздействие ИК-излучения

Воздух ионизируется и очищается от бактерий.

Благодаря модульности, поломка одного участка пленки не приводит к сбою в работе всей системы.

Отопительная пленка выдерживает существенные динамические нагрузки. Ее можно монтировать в общественных учреждениях с высокой проходимостью. Срок службы системы ИК-обогрева – 15-20 лет

Инновационная технология имеет и отрицательные качества:

Электростатичность нагреваемых поверхностей повышается, и предметы начинают больше притягивать пыль.
После выключения системы обогрева помещение быстро остывает.
При монтаже важно учитывать расстановку мебели. Там, где будет стоять громоздкая мебель и техника больших размеров, ИК-пленку не укладывают

Несоблюдение требования может привести к перегреву системы.
Работа теплого пола приводит к повышению расхода энергоресурсов.
Покрытие боится влаги и контакта с острыми предметами.

Укладка «пленочного» обогрева должна выполняться аккуратно и с соблюдением норм безопасности.

Обозначенные производителем плюсы инфракрасного теплого пола

Все производители этого инновационного продукта представляют его как нечто высокотехнологичное, обладающее массой достоинств и лишенное недостатков. Среди неоспоримых плюсов обогревательной системы стоит выделить:

  • Экономичность. Теплопроводность карбона в сравнении с представленными на рыке аналогами намного выше. Благодаря этому инфракрасная обогревательная система отличается высокой эффективностью при меньшем энергопотреблении. К примеру: 1,5-2 кв.м. пленки в зависимости от ее ширины будут «тянуть» в сутки приблизительно как лампочка. Да и потребляемая электроэнергия расходуется только на восполнение тепловых потерь обогреваемой комнаты. В процентом соотношении экономия электроэнергии составляет около 20%. Сегодня этот фактор особо актуален на фоне ограниченного лимита на энергоносители.

    Подключение ИК пленки

  • Простота монтажа и возможность «дорастить» систему. В сравнении с аналогами, тем же электрическим или водяным теплым полом, монтаж инфракрасной системы не требует выполнения заливки на бетонный пол. Установку системы можно выполнить всего за 2-3 часа. При необходимости всегда можно демонтировать и даже «дорастить» систему, чтобы укрыть более обширную площадь.
  • Высокая надежность системы. Высокопрочный углепластик, выступающий материалом изготовления нагревательных пластин, устойчив к воздействиям разного характера. Установленная производителями гарантия на эту систему в среднем составляет около 10 лет. Температуру поверхности удобно корректировать с помощью терморегулятора. Он ограничивает нагрев пленки, препятствуя ее перегреву и разрушению и оптимизируя тем самым согласно заданным режимам работу обогревательной системы.

    Монтаж ИК пола очень прост

  • Экологичность. Инфракрасные лучи, воздействуя как солнечное тепло, убивают болезнетворные бактерии, благодаря чему снижается вероятность развития аллергии у жильцов дома. Действие излучения напоминает работу применяемых в медицине генераторов аэроинов. Выполняя дезодорацию загрязненного воздуха, они помогают избавиться от неприятных запахов в квартире. Это особо актуально для владельцев домашних животных, питомцы которых любят оставлять «метки» на своей территории.
  • Универсальность применения. Инфракрасную нагревательную пленку можно устанавливать не только на пол, но и крепить на потолок и стены, утеплять изогнутые поверхности, не боясь ее деформировать материал. Сегодня на рынке представлен широкий выбор этого инновационного продукта. Залогом надежности и долговечности системы является правильный выбор нагревательной пленки для инфракрасного теплого пола.

Рекомендации по выбору материала в видео:

Существует распространенный миф об ионизации обогреваемой с применением инфракрасной системы «теплого пола» комнаты анионами (отрицательно заряженными ионами). В процессе нагревания пленка действительно излучает небольшой процент анионов, но препятствием на их пути выступает уложенная плитка или ламинат.

Предпосылки изобретения инфракрасного обогрева

Альтернативные способы обогрева помещений – это то, над чем бьются многие разработчики вот уже на протяжении нескольких десятков лет. Срок не кажется таким уж большим, но поиск альтернативы всегда говорит о том, что есть некий основной вариант. Этот случай не исключение – традиционным методом отопления является конвекция, которая предполагает прогрев воздуха, в свою очередь передающий тепло другим объектам.

Конвекционный метод отопления используется для нагрева воздуха, но первичная отдача тепла осуществляется различными теплоносителями. На их прогрев нужно затратить определенное количество энергии – но ее стоимость растет с каждым годом, поэтому привычные способы отопления становятся все более и более невыгодными.

Инфракрасный обогрев в этом плане выглядит довольно перспективным вариантом. Все дело в принципе прогрева – инфракрасные волны попадают на все находящиеся в помещении объекты, тем самым превращая их в тепловые аккумуляторы. Эффективность и экономичность ИК-отопления достигается за счет того, что отданное тепло не поднимается вверх, а остается на нижнем уровне.

Что лучше теплый пол или конвектор?

Конвектор – это обогреватель, который греет воздух. Прогоняя его через себя, обеспечивает теплый воздух во всей комнате. Хорошо то, что сам корпус конвектора при этом практические не греется (в отличие от масляных радиаторов). При этом производительность его зависит от мощности, размеров, а также от того, если ли в нем вентилятор (чаще вентилятора нет, а воздух циркулирует естественным путем, т.е. просто проходя через устройство снизу-вверх).

Некоторые считают, что конвектор лучше, чем теплый пол. Дескать, пол не нагревает воздух и потому от него толку мало, только ногам тепло. На самом деле, от инфракрасного теплого пола в конце концов греется вся комната. Пол тоже сам по себе становится теплым в первую очередь, но ходить по нему вовсе не то же самое, что по раскаленному песку на пляже. Скорее приятно, чем жарко.

По деньгам конвектор, конечно, получается дешевле и гораздо проще. Однако, он действует более локально, хотя,  в итоге, комната все же нагреется и конвектором (но очаг тепла все равно будет чувствоваться). По нашим собственным ощущениям – теплый пол (если им покрыта большая часть комнаты) все же дает более равномерный обгрев помещения.

В целом можно сказать, что многое будет зависеть от собственных предпочтений. А также от ваших финансовых возможностей и от того, насколько захотеся заниматься монтажом пола. Сделайте в одном комнате ИК-пол, в другую поставьте конвектор, будет с чем сравнивать.

Основные производители карбоновых теплых полов

Рынок электрических систем «теплый пол» разнообразен. Неопытный пользователь может запутаться в предложениях от разных изготовителей. В качестве примера стоит рассмотреть основных производителей, их преимущества и недостатки:

  1. Карбонтек – теплые полы из нагревательных волокон и термопластика. Главное достоинство обогрева – скрытая установка. Допускается даже монтаж под декоративными принадлежностями (краска, обои и т.д.). С помощью конструкций от Carbontec можно организовать отопление колонн, угловых зон.
  2. Карбоновые теплые полы Unimat. Компания предлагает саморегулируемые и резистивные конструкции для обогрева помещений. Ценовой сегмент продукции варьируется от низкого до элит-класса. Конечный потребитель выбирает компанию за качество и надежность систем отопления. Недостатком является высокое потребление электроэнергии. При укладке плитки будут проблемы с клеем – он не будет цепляться.
  3. Карбоновый теплый пол Heat Plus. Южнокорейская организация занимает лидирующие позиции на азиатском рынке. К недостаткам можно отнести то, что все консультанты и продавцы компании дают ложную информацию о том, что такой теплый пол улучшает работу сердечнососудистой системы, повышает тонус, благоприятно влияет на нервную систему. Положительное влияние теплых инфракрасных полов еще не доказано. Потому верить подобным заявлениям – обманывать себя. В остальном они отличаются хорошей изоляцией, простотой укладки и долговечностью.

Стоит понимать, что в любом случае производитель будет в ответе за качество своей продукции, потому всегда можно произвести замену приборов, если в их порче не будет вины потребителя. В остальном выбор компании зависит от предпочтений конкретного человека, полученной информации о системах обогрева от знакомых, на тематических форумах.

Преимущества и недостатки

Из-за инфракрасного излучения рассматриваемые пленочные теплые полы окружены множеством слухов и мифов. Причем большинство из них не имеют никакого отношения к реальности. У системы отопления в виде карбоновой ИК пленки есть свои неоспоримые плюсы, а также имеются свои несомненные минусы. Оценивать их стоит вдумчиво, отбросив предвзятость и ошибочные оценки.

Плюсы многочисленны и правдивы, но есть ряд нюансов. Полувековой срок службы на практике никем еще не проверен. Его заявляют производители, однако столько времени с появления на рынке ИК систем обогрева еще не прошло.

Преимущества теплых полов

При этом практика показывает, что часть нагревательных элементов на пленке при интенсивной эксплуатации постепенно перегорает. В результате «пол» не перестает греть, но понемногу теряет свою эффективность.

С КПД под 100% также есть тонкость.

Нагревательная пленка действительно практически всю электрическую энергию преобразует в инфракрасные лучи, разогревающие потом поверхности, на которые данное излучение попадает. Однако чтобы добраться до предметов мебели и кожи человека, ИК-лучам еще надо пройти пирог напольного покрытия. А как раз в нем часть энергии и теряется. Причем чем толще финиш, тем больше снижается КПД.

В сравнении с иными электрическими обогревателями инфракрасный теплый пол более экономичен и выгоден с точки зрения снижения потребления электричества. Однако если сравнивать его с отоплением на газу или дровах, то ИК-пленка по затратам на «топливо» всем сильно проигрывает. Плюс она еще и выходит зачастую дороже этих альтернатив при оценке необходимого оборудования из расчета на квадратный метр комнаты.

Элементы ИК пленки

Теплый пол ЗЕБРА ЭВО-300

В период наступления осенне-зимнего сезона самым актуальным вопросом является выбор системы обогрева собственного дома. Владельцы обращаются не только к традиционным типам отопления (газовое, печное, электрическое или центральное), но и к более современным системам. К данному типу относится пленочный теплый пол. Он может использоваться в качестве единственного источника тепла или выступать как дополнительное отопление.

Группа компаний «ЛУЧ» реализует пленочные обогреватели ЗЕБРА ЭВО-300 WF, которые представляют собой новое поколение отопительных систем, разработанных на базе потолочных пленочных решений. При этом максимальная мощность напольного обогревателя составляет 150 Вт/м2.

Конструкция представляет собой пленку толщиной в 1 мм из специального состава. Один коробочный набор включает 50 секций с размером 500х600мм. Максимальная длина ленты — 10 модулей.

Количество отходов при монтаже сведено к минимуму, т.к. пленку можно нарезать по длине. У нас Вы можете заказать теплый пленочный пол в любых объемах, начиная от одного модуля.

Каждая секция является самостоятельным обогревателем с мощностью 45 Вт и может работать отдельно.

Внешний вид ЗЕБРА ЭВО-300 WF

  1. Выходы (фаза, ноль),
  2. Контакт заземления,
  3. Фирменная этикетка с маркировкой,
  4. Резистив (нагревательный элемент),
  5. Монтажные зоны,
  6. Место кроя.

Основные показатели

  • Номинальное рабочее напряжение Uн – 220 В, 50 Гц.
  • Максимальная удельная мощность – 150 Вт/м²
  • Номинальный ток нагрузки Iн – 1,0 А/м².
  • Максимальная температура нагрева – 40° С.
  • Толщина – менее 1 мм.
  • Вес – около 550 г/м².
  • Класс защиты нагревателей – IPx4.

Преимущества ЗЕБРА ЭВО-300 WF

  • модульность: при выходе со строя одного из модулей остальные продолжают работать,
  • направленный теплый поток, который гарантировано быстрее нагревает помещение и пол, чем другие пленочные системы для пола,
  • гарантированный срок службы – 25 лет,
  • экологически чистые и безопасные для здоровья компоненты, из которых изготавливаются модули,
  • расход электроэнергии составляет 20Вт/ч при условии утепления помещения согласно стандарта СНИП Тепловая защита зданий 23-02-2003,
  • простой монтаж, который можно выполнить своими руками,
  • отсутствие электромагнитного излучения: токопроводящие элементы помещены в «Клетку Фарадея»,
  • не перегревается.

Наша компания осуществляет установку пленочных систем обогрева под любое напольное покрытие.

Под ламинат . Технология монтажа схожа со способом укладки потолочных систем отопления. При монтаже используется 3-мм слой Изолона, который создает теловой защитный экран. Изолон монтируется блестящей стороной к верху. Все стыки и крепления нагревательных элементов соединяются монтажным скотчем. Если основание пола имеет деревянную основу, то крепление нагревательных модулей можно осуществить с помощью монтажного степлера.

Под черновой пол на лагах . Систему под данный пол можно установить двумя способами:

Под стяжку . На основание укладывается теплоизоляционный слой толщиной минимум в 15мм. Затем монтируется теплоотражающий слой с использованием скотча. Такая последовательность гарантирует изоляцию поверхностей, отдающих тепло, в результате чего повышается энергоэффективность, направленность работы системы и уменьшается расход электроэнергии.

Модули нужно укрыть полиэтиленовой пленкой слоем не менее 0,1мм. Все стыки снова проклеиваются скотчем. Пленка заводится немного выше уровня стяжки. Затем укладывается металлическая сетка, которая будет выступать в роли каркаса. Только теперь можно заливать стяжку до нужного уровня.

Для правильного соблюдения корректной нагрузки на электропроводку необходимо рассчитать мощность пленочного отопительного пола. При условии, что мощность системы выше 2,2 кВт (10А), подключать ее напрямую нельзя. Для подключения такой мощности используется модульный контактор. Система выдерживает силу тока в 16А, но качество электроэнергии может не соответствовать утвержденному стандарту. В результате перепадов в электросети изменяется сила тока, скачки которого могут повредить терморегулятор.

Где купить теплый пол в Севастополе?

Компания «ЛУЧ» представляет передовые экономичные решения для отопления различных объектов. Наши консультанты помогут рассчитать мощность теплого пола и количество секций. Мы представляем самые выгодные цены на реализуемые системы теплого пола в Севастополе и регионе. Для уточнения всех деталей оставьте свою заявку или позвоните по телефону.

Принципы работы

Функционирование ИК теплых полов, как это понятно из названия, основано в первую очередь на использовании инфракрасного излучения. Структура системы довольно проста: она состоит из электродов и специального покрытия, в которое встроены полосы, проводящие электрический ток. Прохождение тока через покрытие сопровождается излучением инфракрасных волн, что приводит к обогреву не только самого пола, но и всего помещения в целом.

Еще одним механизмом обогрева, посредством которого инфракрасные покрытия выполняют свою функцию, является теплопередача. Прохождение электрического тока через элементы теплого пола приводит к его нагреванию, после чего тепло передается напольному покрытию и воздуху в помещении.

Наконец, важную роль в осуществлении отопительной функции играет и процесс конвекции. Холодные слои воздуха возле пола нагреваются и поднимаются вверх, замещаясь новыми порциями холодных воздушных масс. Таким образом, непрерывно происходит постепенное прогревание всего воздуха в комнате.

№5. На что обратить внимание при выборе?

При покупке пленочных инфракрасных теплых полов важно обращать внимание на имя производителя, заявленные характеристики и внешний вид пленки. Как должна выглядеть качественная пленка, и какими эксплуатационными качествами обладать? При выборе обращайте внимание на следующие параметры:

  • мощность, от которой напрямую зависит, с каким напольным покрытием можно использовать пленку. Потребляемая мощность системы колеблется в пределах 130-450 Вт/м2. Для укладки под линолеум, ковролин и прочие легкие напольные покрытия будет достаточно пленки с мощностью до 160 Вт/м2, под плитку и керамогранит лучше брать пленку помощнее — до 220 Вт/м2, а все, что больше предназначено для использования в промышленных условиях и инфракрасных саунах;
  • толщина пленки зависит от толщины полимерного и карбонового слоев, она колеблется от нескольких микрон до нескольких миллиметров. Минимально допустимая толщина — 0,3 мм, общепринятой считается толщина 0,338 мм. Чем больше толщина, тем защитная оболочка будет более долговечной и устойчивой к воздействию деформаций. Некоторые производители настаивают на том, что пленка должна быть максимально тонкой, чтобы не отнимать высоту помещения, но разница в высоте при монтаже пленки в 0,3 и 3 мм будет неощутимой, а долговечность последней — в разы выше;
  • ширина пленки. Материал выпускается в рулонах шириной 50, 60, 80 и 100 см. При монтаже пленку монтируют так, чтобы соседние участки были максимально близки друг к другу, но не накладывались один на другой. Исходя из этого правила и параметров комнаты, выбирается наиболее подходящая ширина рулона для обеспечения максимально быстрого монтажа и минимизации отходов;
  • полосы из сплавов серебра и меди должны иметь четкие контуры, не просвечиваться, не иметь повреждений и следов окисления. Чем выше содержание серебра, тем более надежной и менее искрящейся будет пленка. Серебряная часть может быть шире медной на 1,5-2 мм;
  • следует отдавать предпочтение тем пленкам, где медная и серебряная шины соединены «сухим» контактом, что позволяет минимизировать толщину воздушной прослойки и продлить срок эксплуатации изделия;
  • ширина медной шины должна быть не менее 13-15 мм, в противном случае можно говорить о невысоком качестве пленки. Через медь карбоновые полосы не будут просвечиваться и ощущаться;
  • карбоновый слой должен быть нанесен равномерно и не просвечиваться. Чем толще его слой, тем дольше прослужит пленка;
  • некоторые производители добавляют в карбоновую пасту серебро, чтобы максимально снизить ее сопротивление току и улучшить контакт с шиной. Со временем холодная шина может отслоиться от постоянно нагретой карбоновой части, а результатом может стать искрение и снижение мощности нагрева. Крупные компании, которые постоянно совершенствуют свою продукцию, придумывают разные способы избежать искрения. Наиболее эффективная разработка — расположение сетки полос из серебра на границе карбонового покрытия и медной шины. Подобную конфигурацию называют антиискровой сеткой;

  • промежутки между карбоновыми полосками могут быть прозрачными или мутноватыми — разница в особенностях производства. Первый вариант получается при применении клеевой технологии, второй — при ламинации. Через несколько месяцев эксплуатации клеевые полоски становятся хрупкими, а ламинированные служат годами, поэтому отдавайте предпочтение им;
  • скорость нагрева у качественной инфракрасной пленки составляет 5-10 секунд.

Основной принцип работы

Нагревательные элементы находятся внутри полимерной материи

Несмотря на то, что электрический и плёночный тёплый пол очень тонкие, они состоят из 5 слоёв, 3 из которых расположены внутри очень прочной полимерной материи, не допускающей повреждения нагревательных элементов.

Последние, в свою очередь, состоят из медной дорожки (шины) и многочисленных полос карбона (углепластик). Эти композитные материалы состоят из полимера и углеродных волокон.

Нагревательный элемент находится внутри рулона и расположен в поперечном направлении. Средняя ширина полос 1 – 1,5 см, соединяющихся с помощью медных токопроводящих шин с серебряными контактами.

По краю каждой полосы размещена контактная группа, с помощью которой выполняется подсоединение основного питания. Защитный верхний и нижний слой пропускает инфракрасное излучение и предохраняет нагревательные элементы от влаги и механических повреждений.

Что такое инфракрасные обогреватели

Это нагревательные приборы, которые выделяют лучи, схожие с солнечными. То есть от них воздух не нагревается, а вот предметы быстро впитывают энергию и излучают ее в пространство. Это и есть принцип их работы. Поэтому, чем больше площадь охвата нагревательного элемента, тем больше площадь теплоотдачи. Но учитывайте некоторые моменты, связанные с безопасностью потолочных ИК-нагревателей:

  1. Высота потолка, на котором они устанавливаются, должна быть не ниже 2,5 м.
  2. В поле действия их лучей не должен попадать человек. От такого излучения кожа может получить ожог.

Эти приборы разделяются по температуре излучения и длине волны:

  • Низкотемпературные — бытовые устройства, которые выделяют температуру в пределах 100–600С. Они излучают волны длиной 5,6–100 мкм.
  • Среднетемпературные. Диапазон их температур составляет 600–1000С. Длина волны колеблется от 2,5 до 5,6 мкм.
  • Высокотемпературные. Нагревают плоскости свыше 1000С при длине волны 0,74–2,5 мкм.

Для каждого из трех отопительных приборов необходима определенная высота потолков в помещении, где он будет установлен. Первый используют при высоте потолков в пределах 3 м, второй — 3–6 м, третий — свыше 8 м.

Чем отличаются потолочные инфракрасные обогреватели от остальных приборов такого типа? Прежде всего, своей конструкцией. По сути, это пленки, в которых нет корпуса, как, скажем, у ламповых ИК-обогревателей или трубчатых. Полимерная пленка имеет толщину всего лишь один микрон. На нее нанесена углеродная паста, к которой прикрепляются очень тонкие карбоновые нити. Именно они и будут излучать инфракрасные лучи. Важный элемент пленочного нагревателя — медные контакты, изготовленные из фольги. Это самое уязвимое место прибора

Поэтому, когда встает вопрос об установке устройства своими руками, необходимо подключению обогревателя уделить особое внимание

С двух сторон готовая пленка отделывается ламинированным полиэстером. Это защитный материал, обладающий высокими электроизоляционными качествами. К тому же он относится к негорючим материалам. Сам обогреватель обладает мощностью до 500 Вт, излучая температуру от 30С до 110С градусов.

Почему ИК пленка – лучший теплый пол под линолеум

Теплый пол разделяют на 2 группы: водяной и электрический, одной из разновидностей которого является инфракрасная пленка. Наименование «пленочный» материал получил из-за внешнего вида. Это двухслойная полимерная пленка, в которую вмонтированы углеродные нагревательные элементы с уникальной нано-структурой. Именно они испускают инфракрасное излучение, нагревающие окружающие поверхности.

Нагревательные элементы выглядят как черные полоски шириной 15 мм, соединенные контактными медными и серебряными шинами. От повреждений структуру дополнительно защищает слой полимера. Система обладает рядом преимуществ:

  • Пленка работает в благоприятном для линолеума температурном диапазоне, поэтому именно ИК теплый пол считается прекрасным выбором для монтажа под этот вид покрытия. Оптимальной для линолеума считается мощность около 150 — 230 Вт на квадрат. Инфракрасная пленка обеспечивает эти параметры.При монтаже других вариантов существует риск перегрева. Даже если его последствия не очевидны сразу, со временем проявятся деформацией, размягчением, вспучиванием.
  • Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях. Небольшая ее толщина дает возможность эксплуатации в строениях с низкими потолками.
  • Процесс монтажа прост, поскольку не обязательны «мокрые» работы по заливке стяжки. Система обеспечивает равномерный прогрев помещения, прекрасно поддается автоматической регулировке и может быть интегрирована в систему типа «умный дом».
  • ИК теплый пол имеет длительный срок эксплуатации. Большинство производителей дают гарантию на эффективную работу в течение от 15 до 20 лет.

Существенный положительный момент – легкий демонтаж системы. При необходимости достаточно снять напольное покрытие и уложить пленку на новом основании или в другом помещении. Расход электроэнергии при использовании пленочных систем на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.
