Как уложить теплый пол под стяжку

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы). Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

  • Для монтажа оконцовок труб берутся «евроконусы».
  • Для утепления труб — изоляция из вспененного полипропилена.
  • Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
  • Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
  • Гидроизоляционная пленка.
  • Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Шаг 1. Укладка теплоизолятора на черновую стяжку

Поверхность, на которую будет монтироваться теплоизолятор, должна быть чистой и ровной, без мусора и пыли. Для этого можно воспользоваться обычным пылесосом или строительным. Если необходимо оштукатурить стены, работу лучше производить до черновой стяжки. В обратном случае, после штукатурки, пол придется выравнивать и повторно очищать.

В качестве теплоизоляционного слоя может служить полипропилен, пробковая подложка, металлизированная лавсановая пленка. Крепятся они с помощью скотча, клея или дюбелей, чтоб были неподвижными.

Для электрического теплого пола лучше использовать алюминиевую фольгу толщиной 300 микрометров, покрытую защитным слоем, а для водяного пола – пенополистирол.

Какие есть виды кабелей и как проводится их расчет?

В качестве нагревательных элементов используется два вида кабеля:

Резистивный

Он имеет жилу, по которой проходит ток и электроэнергия превращается в тепло. Затем идет изоляция, оплетка и защитный слой. Роль заземления и защиты от электромагнитных волн выполняет металлическая оплетка. Данный кабель может быть одно- и двужильным.

Оба конца одножильного провода подключают в одну точку, это простой и дешевый вариант, но вокруг него образуется электромагнитное поле, с которым оплетка полностью справиться не может.

В двужильном кабеле есть токопроводящий и нагревательный кабель, они взаимно поглощают электромагнитные поля, которые создают. Все резистивные провода боятся перегрева, поэтому под мебелью их размещать нельзя;

Саморегулирующийся

Состоит из двух жил, обе они токопроводящие, разделены полимером, который нагревается. Если кабель в каком-то месте перегревается, то тепловыделение уменьшается, а на других участках он продолжает работать в обычном режиме. Главным недостатком саморегулирующегося кабеля является его высокая стоимость.

Во время расчета необходимого количества кабеля, надо учитывать не всю площадь помещения, а только полезную, то есть ту, под которой будет уложен теплый пол.

Расчет

Если кабельный пол будет выступать как основной обогрев, то на квадратный метр необходимо 160-180 Вт, а если как дополнительный, то достаточно 100-150 Вт. Зная площадь и мощность на 1 м2, вы можете определить мощность кабеля.

Нагревательный провод имеет определенную мощность на метр длины, и вы сможете легко подсчитать, сколько его вам необходимо.

Кабель продается отрезками с определенной мощностью, резать его нельзя, поэтому рассчитав необходимую мощность, вы приобретаете тот, у которого она немного выше.

Для расчета шага укладки, необходимо полезную площадь помещения в м2, умножить на 1000 и разделить на длину кабеля в метрах, вы получите шаг укладки в мм.

Выбор нагревателей

Для основного обогрева целесообразно использовать резистивные кабели и нагревательные маты, а для комфортного – ИК теплые полы.

Резистивный греющий кабель

Кабели рассчитываются по мощности на 1 погонный метр. Если взять продукцию компании «Devi» (тип devilexTM DSIG-20) с мощностью 20 Вт/пог. м при 230 В, то в последнем примере с Pуст.= 1960 Вт потребуется кабель длиной Lкаб. = 98 м. Его можно выбрать из ассортимента, где ближайшая длина составляет Lкаб. = 110 м (Pуст.= 2215 Вт). Чтобы создать расчетную мощность, кабель следует уложить с шагом, определяемым по формуле:

h = Sу*100/L каб. = 10 м2*100/110 м = 9 см.

Для упрощения укладки каждый виток фиксируют в монтажной ленте, выполненной с шагом 2,5 см. Поскольку расчетный шаг не попадает в заданный размер, расстояния между соседними витками чередуют с интервалами 7,5 см и 10 см. Целесообразно оставить более плотную укладку ближе к несущим стенам, окнам и дверным проемам, поскольку там отбирается больше тепла. Шаг допускается изменять от 5 см до 30 см.

Чем ближе укладываются витки, тем равномернее прогрев пола, но при этом возрастает удельная мощность. Большой шаг обычно применяется при использовании бетонной стяжки большой толщины, которая выравнивает температурное поле.

Варианты укладки можно нарисовать на миллиметровой бумаге в масштабе, а потом выбрать оптимальный.

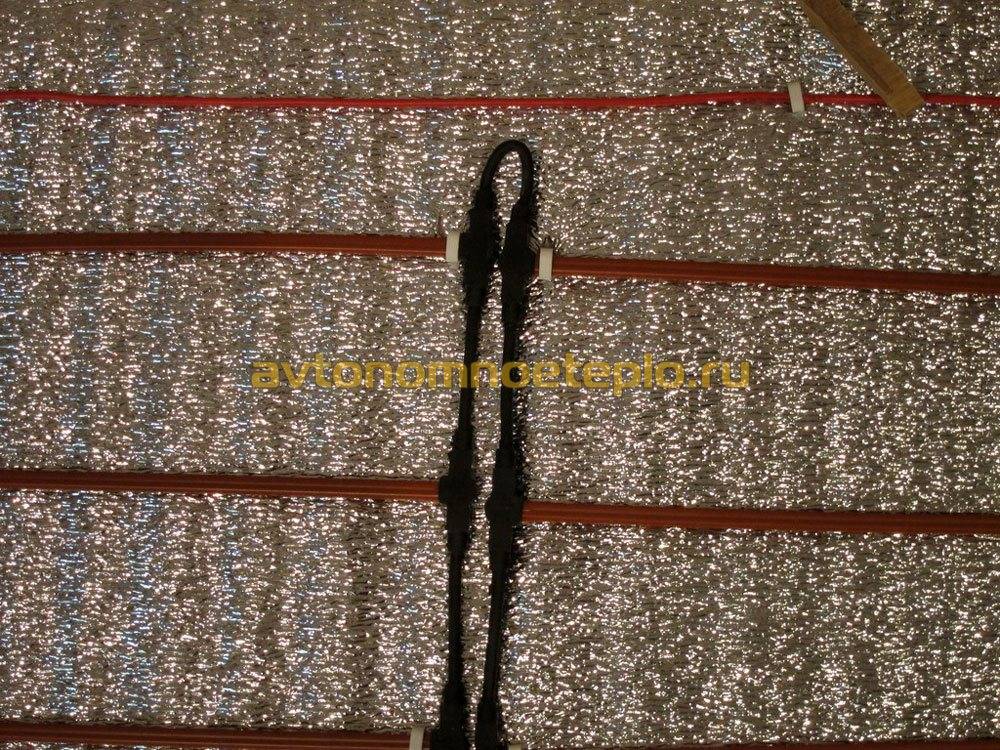

Следует различать одножильные и двухжильные резистивные кабели. Принцип действия у них один и тот же, но способ подключения разный. Одножильный кабель проводит ток по одному проводнику, и его второй конец должен вернуться для подключения к электропитанию. У двухжильного кабеля оба проводника на одном конце подключаются к источнику сразу, а после укладки кабеля на свободном конце они замыкаются друг с другом и закрываются изоляцией (рис. а ниже).

С одножильным кабелем можно сделать аналогичным образом, если прокладывать сразу 2 или 3 кабеля рядом, а после замкнуть их между собой. (рис. в ниже). Подключения производятся через муфты.

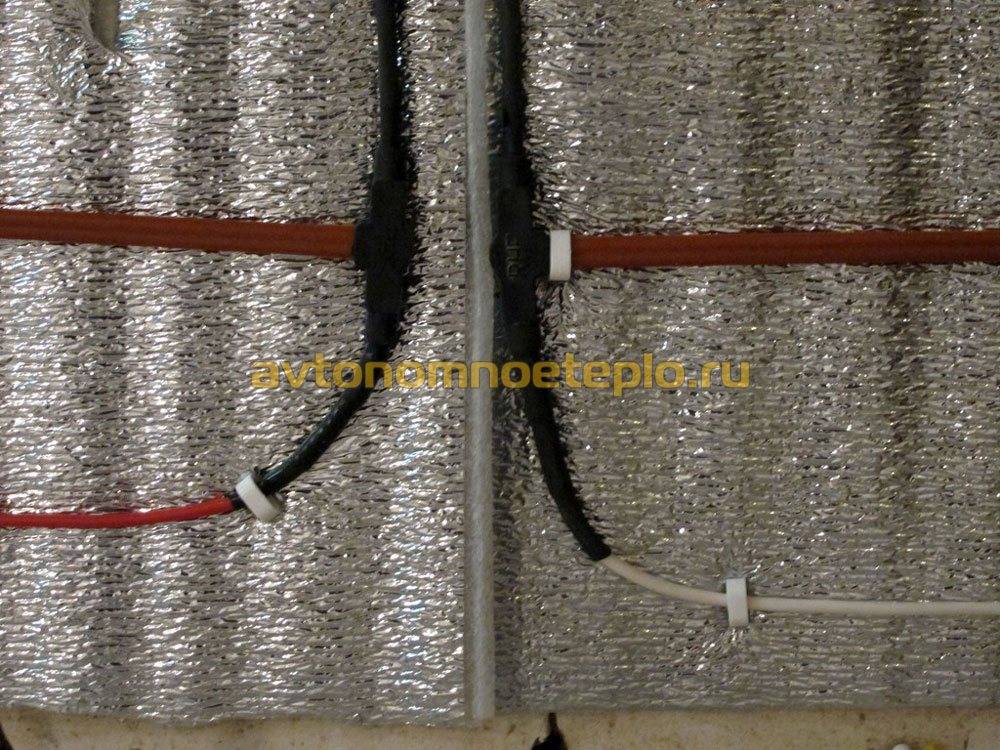

Способы подключения резистивных кабелей

Может быть интересно

Контуры подключаются между собой параллельно (рис. г).

Греющие маты

Теплые полы из греющих матов выбираются по расчету из существующего ассортимента. Мат достаточно разместить в тонком слое стяжки или клея. На рис. ниже изображено, как греющий мат закладывается под кафель в клеевую прослойку.

Размещение греющего мата под кафелем

Из таблицы (выше по тексту) следует, что для кухни достаточно Pуд. = 120 Вт/м2. Если отапливаемая площадь составляет 7 м2, то потребуется установленная мощность Pуст. = 120*7 = 840 Вт.

Маты укладываются просто: нужно только расстелить их на основании. При сложной форме помещения следует применить некоторые приемы. Полимерная сетка легко разрезается, после чего часть мата поворачивается

Здесь важно не нарушить целостность кабеля

Способы укладки греющего мата при сложной форме основания

Пленочный теплый пол

Применение пленки имеет свои особенности:

  • Теплый пол укладывается непосредственно под подходящее покрытие «сухим способом»: ламинат, ковролин, линолеум. Он может монтироваться в плиточный клей, но для этого требуется применение пленки гидроизоляции, защищающей от щелочной среды.
  • С пленочным теплым полом следует обращаться особенно аккуратно. Он не выдерживает больших нагрузок и ударов.
  • Расстояние ИК пленки от стен и мебели не должно быть меньше 20 см.
  • Монтаж ИК пола требует высокого уровня подготовки, поскольку для него требуется создание большого количества электрических соединений.

Последовательность расчета ИК теплого пола:

  • Площадь обогрева рассчитывается так же, как и для других типов полов, но с учетом минимального отступа от границ на 20 см (рис. ниже). Например, если Sобщ. = 24 м2, то может получиться, что Sу = 15 м2.
  • Мощность нагревающего элемента подбирается в зависимости от доли занимаемой им площади. Если она больше 60 %, можно выбрать ИК пленку с удельной мощностью 120 Вт/м2. При небольшой занимаемой площади (менее 60 %) следует брать нагреватели помощнее, например, на 140 Вт/м2 или 160 Вт/м2.
  • При больших потерях тепла через уложенный пол необходимо под ним размещать подложку из теплоизоляции или увеличивать удельную мощность нагревателя до 180-200 Вт/м2. Так обычно делается на первом этаже.
  • Подбирается кратность ширины пленки, чтобы она подходила под занимаемую площадь (50 см, 80 см, 100 см). Ее следует брать цельным куском, чтобы было меньше подключений.

Укладка ИК теплого пола

Как производится расчет длины трубы

Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.

Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).

Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.

Как уложить утеплитель на бетонный пол первого этажа?

Прежде всего, основание под утеплитель тщательно очищается. Иногда, в зависимости от вида напольного покрытия, теплоизоляционный материал укладывается между ребрами металлического или деревянного каркаса. Когда укладка будет завершена, на утепляющем материале делают цементно-песчаную стяжку.

При утеплении бетонного пола в частном доме нужно правильно выбрать утеплитель и строго соблюдать технологию его укладки. Пенополистирол использовать гораздо проще, чем минеральную вату, а защита от него ничуть не хуже. На этапе строительства предстоят большие траты, которые с лихвой оправдают себя во время эксплуатации – вы сэкономите на отоплении и ремонте.

Керамзит в качестве утеплителя

Этот утеплитель засыпной, пористый. Его используют давно. Монтируется этот материал просто. На подготовленную поверхность укладывают керамзитовую крошку. Толщина насыпи 150-300 мм. На расстоянии друг от друга максимум 80 мм устанавливают маяки – это необходимо для точного утепления пола по желательной отметке.

Для того, чтобы параллельно произвести гидроизоляцию, накладывают пленку из полиэтилена, выходящую возле стены. Можно обустроить утепленный пол более прогрессивным методом – посредством стяжки. Тогда пленка не используется, потому что прослойку делают только из вяжущего раствора и воды. Это дает возможность предохранить конструкцию от попадания влаги.

Изолон, как метод обустройства теплоизоляции

Этим материалом можно легко утеплить снизу бетонный пол в частном деревянном доме, причем рулонные материалы в данном случае не требуются. Излон – это фольгированный материал. Его укладывают на бетонное покрытие, непосредственно на утеплитель или на чердачный деревянный пол. Гидроизоляционный уплотнитель приклеивают к главной конструкции.

Он влагонепроницаем, однако перед покрытием в целях проветривания оставляют небольшую пазуху, которая не даст произойти усадке материала. Для формирования такой полости надо уложить бруски на расстоянии 0,5 м друг от друга. Материал наклеивают, после чего монтируют остальные слои, содержащие фольгу, лаги. Чтобы пол всегда оставался теплым, по излону проводят поверхностную укладку системы обогрева.

Утепление пола пеной

Способ исключает применение других утеплителей, поскольку только утепление пеной позволяет максимально выровнять поверхность пола. Пена даже спустя несколько лет не даст усадку, так как во время ее укладки вначале сооружают маяки сборкой направляющих профилей. Затем наносят пену, укладывают остальные пласты напольного покрытия, таким образом основательно утепляя пол.

Если надо провести устройство теплоизоляции уже законченного напольного покрытия, то время на производство и объем работ уменьшается. Конструкцию разбирают, напыляют пену, и на нее по мере набухания устанавливают верхний пласт. Для частичного ремонта, не разбирая конструкции, поднимают две-три доски и пену засыпают под пол.

Безопасный материал – эковата

Специальный дозатор позволяет обеспечить равномерное нанесение эковаты при распылении. Это существенный повод специалистам рекомендовать данный материал. Он может также укладываться вручную, в том случае, если объем работ небольшой. В этом варианте расход материала увеличивается на целых 50%.

После распаковки материала его помещают в какую-либо емкость, чтобы распушить специальным аппаратом. Не надо забывать, что эковата увеличивается в объеме. Затем ее укладывают на поверхность пола. Стоит отметить, что в процессе нанесения необходимо сделать паузу перед укладкой последнего слоя напольного покрытия – дождаться образования корки.

Утепление пола пенополиуретаном

Этот материал применяют в том случае, если нежелательно допускать образования толстых швов или же если необходимо выполнить покрытие на чердаке. Пенополиуретан отлично останавливает образование конденсата, препятствует просачиванию влаги. За короткое время возможно выполнить перекрытие сразу всего пола, потому что все ингредиенты поставляются только в жидком состоянии.

Чтобы утеплить бетонный пол в доме пенополиуретаном качественно, требуется рассчитать нагрузки, действующие на основание. Материал укладывается согласно правилам для максимально долгой эксплуатации. Пенополиуретан не имеет способности испаряться, поэтому для человека абсолютно безвреден. Он не гниет, не плесневеет.

Чтобы утеплить пол в частном доме самостоятельно, стоит заранее предусмотреть нагрузки, которые влияют на конструкцию покрытия. Тип и толщину материала для утепления определяют с соблюдением методики – только таким образом можно достичь желаемых результатов при утеплении пола в частном доме.

LOGICPIR Пол от ТЕХНОНИКОЛЬ

Инновационный продукт LOGICPIR от компании ТЕХНОНИКОЛЬ

Утеплитель производится из жесткого пенополиизоцианурата (PIR) с закрытоячеистой структурой, сверху и снизу каширован алюминиевой фольгой, благодаря чему у плит толщиной 20 мм тепло- и звукоизолирующие (ударные шумы) свойства выше, чем у иных материалов большей толщины.

Для герметичности теплового контура плиты с отформованными прямыми или четырехсторонними L-образными кромками плотно стыкуются и проклеиваются по швам алюминиевым скотчем. Дополнительного настила пароизоляционных мембран не требуется, эту функцию выполняет фольгирование.

Благодаря высоким изолирующим свойствам и минимальной толщине пенополиизоциануратные фольгированные плиты (система ТН-ПОЛ Термо PIR) успешно применяются при интеграции всех типов систем теплого пола в сухих и влажных помещениях частных домов и квартир, производственных комплексов, местах общественного назначения (офисах, банных комплексах и т.д.).

LOGICPIR Пол — абсолютно безопасный для здоровья утеплитель с улучшенными техническими характеристиками и сроком службы более 50 лет, в течение которых эксплуатационные качества материалы остаются стабильно неизменными.

Преимущества плит LOGICPIR Полы

Для монтажа утеплителя требуется строительный нож, метровая линейка, самоклеящаяся демпферная лента из вспененного полиэтилена и алюминизированный скотч. Для изоляции сложных мест прохода коммуникаций (труб водопровода, канализации, стояков отопления) через полы может потребоваться клей-пена ТЕХНОНИКОЛЬ.

Выполнить укладку под силу любому человеку. Утеплитель легко режется и отличается очень небольшим весом.

Пошаговая инструкция по монтажу плит LOGICPIR Пол

Подготовительный этап заключается в измерении площади утепляемого помещения и расчета необходимого количества плит.

Габариты плит с L-кромкой (длина х ширина, мм):

  • 1185х585;
  • 1190х590.

Плита теплоизоляционная Logicpir Полы L

Плиты с плоским торцом производятся в одном типоразмере 1200х600 мм, но при необходимости возможно по согласованию изготовление PIR-плит других размеров.

Чтобы узнать количество плит, необходимо воспользоваться формулой:

S общ. (общая площадь утепления) / S плит. (площадь одной плиты).

Полученное значение остается разделить на количество единиц утеплителя в одной пачке и округлить в большую сторону, именно столько упаковок потребуется для утепления помещения.

Упаковка утеплителя LOGICPIR Полы

Следующий шаг подготовительного процесса — очистка поверхности от строительного мусора, пыли, жирных и масляных пятен, следов краски и штукатурки. Трещины чернового пола необходимо заблаговременно заделать ремонтным раствором, после полного высыхания которого можно приступать к монтажу

Первый этап — фиксация демпферной ленты по периметру помещения. Рекомендуемая толщина ленты 8-10 мм, ширина — 50 мм для прямых участков и 100 мм для угловых.

Этап второй — укладка PIR-плит со смещением торцевых стыков в рядах и проклейка стыков алюминиевым скотчем для создания непрерывного герметичного слоя. Вокруг коммуникаций, где затруднен плотный подгон утеплителя, рекомендуется наносить клей-пену также с последующей герметизацией скотчем.

Герметизация стыков плит

На этом монтаж утеплителя завершен. Следующий этап работ — устройство стяжки по мокрой либо сухой технологии.

  1. Цементно-песчаные стяжки заливаются слоем 40 мм с обязательным армированием.
  2. Сборные стяжки представляют собой настил из двух слоев листовых материалов (ГВЛ, ГКЛ, фанера, ДСП, ЦСП), уложенных со смещением стыков и зафиксированных саморезами.

Нагревательные элементы укладываются либо под стяжку (электро-водяные и жидкостные системы), либо поверх стяжки в слой плиточного клея (кабельные теплые полы) или под напольное покрытие (инфракрасные маты).

Финишный этап — укладка напольного покрытия в соответствии с личными предпочтениями (паркетная доска, ламинат, керамогранит и т.д.).

С плитами LOGICPIR Полы тепло от нагревательных элементов рассеивается целенаправленно вверх, обеспечивается равномерное отопление помещения и стабильно благоприятный микроклимат. Отсутствие нежелательных утечек тепла позволяет понижать температуру нагрева теплоносителя или нагревательных элементов для экономии расходов, но без ущерба для комфорта.

Многослойная структура

Тёплый пол под бетонную стяжку монтируется в несколько слоёв:

  1. Черновая бетонная стяжка. Она служит для выравнивания пола, поэтому если основание уже ровное, например, оно выполнено из плиты перекрытия, то этот шаг часто пропускается.
  2. Далее закладывается теплоизолирующий материал, например, пенофол, который также избавит вас от лишних шумов. Этот слой является одним из самых важных, ведь благодаря свойствам, отражающим тепло, вы обогреваете только свою квартиру.
  3. Нагревательные элементы укладываются поверх утеплителя. Эти элементы могут представлять из себя водяную трубу, нагревательные маты, кабеля и всё то, что вы найдёте на рынке отопительных технологий.
  4. Завершающий слой – это чистовая бетонная стяжка, на которую будет укладываться финальное покрытие для пола, например, ламинат. Данный слой испытывает большие нагрузки тяжестями, а также теплом, поэтому о его строительстве стоит рассказать подробнее.

Шаг 3. Укладка теплоизоляции

Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.

В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.

Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.

Можно ли карбоновый тёплый пол заливать стяжкой

Это возможно, но только при условии соблюдения определенных требований:

  1. Монтаж инфракрасного стержневого карбонового теплого пола под бетонную стяжку проводится исключительно без добавления керамзита или других любых видов наполнителя. При приготовлении раствора, обязательно использовать присадки и пластификаторы, помогающие избежать растрескивания. С этой же целью укладывают армирующую сетку.

Готовая смесь — помогает уменьшить слой перед укладкой керамической плитки. Смесь содержит все необходимые присадки и добавки. После заливки стяжки готовой смесью требуется выдержать необходимое время перед включением теплого пола.

Использование пробки. Использовать под стяжку пробковый утеплитель категорически запрещается.

Мощность пола выбирается в зависимости от толщины стяжки и выбранного напольного покрытия.

Первое включение ИК пола после заливки можно выполнить после полного высыхания цементного раствора. Рекомендовано выполнить пуск спустя 30-40 дней после заливки обычного цементного раствора. Использование готовых смесей сокращает этот срок до 7 дней.

Если принимается решение использовать обычный цементный раствор, необходимо помнить, что крайне важно избегать быстрого высыхания стяжки. Марка цемента не ниже М300.

Правильный пирог и подбор толщины стяжки

Теплый пол под бетонную стяжку напоминает четырехслойный пирог.

Нижний слой – это черновая стяжка. Её задача выровнять неровность пола. Стяжку можно и не делать, если основанием служит плита перекрытия. Главное, чтоб поверхность была ровной.

Черновая стяжка под теплый пол покрывается теплоизолятором, например пенофлоном или пробковой подложкой, чтоб не греть фундамент или нижний этаж

Поэтому теплоизоляционный слой считается важной частью в оборудовании теплых полов

Следующий слой – это укладка водяной трубы, кабеля или нагревательных матов и других элементов.

Завершающим слоем становится бетонная стяжка.

Стоит отметить, что теплоизоляционный слой в данной отопительной системе выполняет и звукоизоляционную функцию.

Стяжка требует особого внимания, ведь на нее приходится не только физическая нагрузка, но и тепловая. Поэтому пол должен быть прочным, а значит не растрескиваться и не способствовать отслоению плитки. Наличие трещин приведет к неравномерному прогреву пола и перегреву нагревательных элементов. Впоследствии этого, детали быстро выйдут из строя.

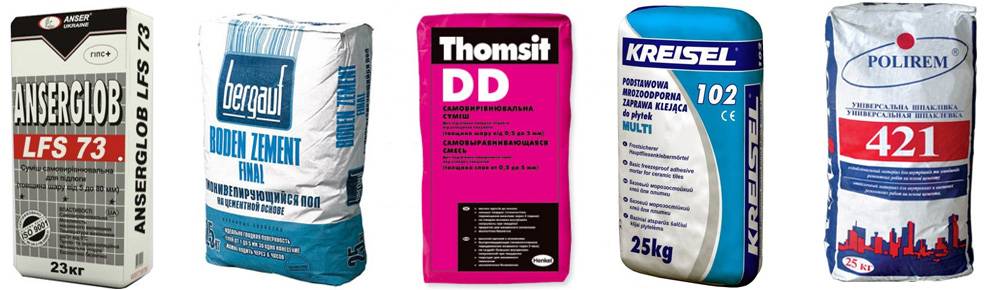

Сухие смеси для выравнивания пола

Для изготовления стяжки используются уже готовые смеси, произведенные специально для отопления данной системы, или цементно-песчаный раствор. Хорошо зарекомендовал себя бетон марки М-150. Можно взять любой другой. Раствор смешивается с клеем ПВА, вместо пластификатора, по пропорции: на один мешок – один килограмм клея.

Чистовую стяжку в водяном теплом полу лучше делать на основе отсева, то есть мелкого щебня с песком. Такой раствор будет крепче цементно-песчаной смеси и с большей теплоотдачей.

Цементно-песчаная смесь поверх водяной системы

Состав бетонного раствора простой, а именно одна часть цемента смешивается с шестью частями готового отсева или смешивается одна порция цемента с 4 порциями щебня и 3,5 порциями песка. Бетон должен быть пластичным. Если будет недостача песка или излишек щебня в растворе, стяжку выровнять будет намного труднее.

Заливают систему теплый пол бетонным раствором слоем от 3 до 7 см в частных домах и в промышленных помещениях слоем в 10 см. Стяжка под теплый водяной пол делается толщиной над трубой в 4,5-7 см.

Толщина слоя в 3-5 см позволит быстро нагреть пол и само помещение сразу, как только включится напольное отопление. Еще одним преимуществом является равномерный нагрев поверхности пола. Это говорит об отсутствии теплых и холодных полос.

Обратите внимание! Если уровень пола не позволяет сделать стяжку толще 3 см, то для большей прочности покрытия применяют самовыравнивающуюся смесь. Изготовители уверяют, что толщина стяжки под теплый пол в 2,5 см такой смеси над трубой будет достаточно

Еще цементный раствор можно смешать с универсальным пластификатором. Для этого к сухой смеси весом в 100 кг добавляется один литр добавки.

Зная устройство пирога теплого пола, можно приступать к монтажу. Устройство стяжки под теплый пол состоит из таких шагов:

Как монтировать карбоновый теплый пол

Для того чтобы правильно уложить теплый карбоновый пол не требуется специальных навыков. Монтаж электрического теплого пола своими руками выполняется в следующей последовательности:

  1. Выполняется подготовка всех нужных материалов – карбонового мата, терморегулятора-термостата, соединительных муфт, теплоотражающего материала и битумной изоляции. Также необходим блок управления;
  2. Определяются размеры площади поверхности, на которую нужно будет класть теплоотражающий материал. Выполняется его укладка;
  3. После этого нужно положить и расстелить карбоновый мат, температурный датчик поместить в гофрированную трубу;

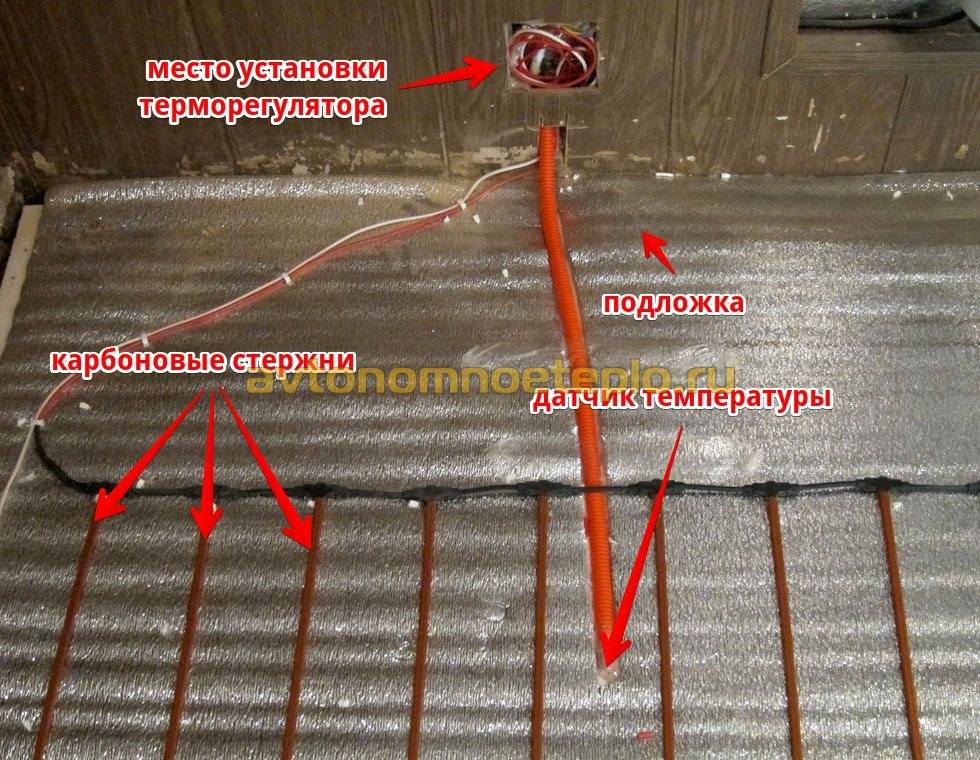

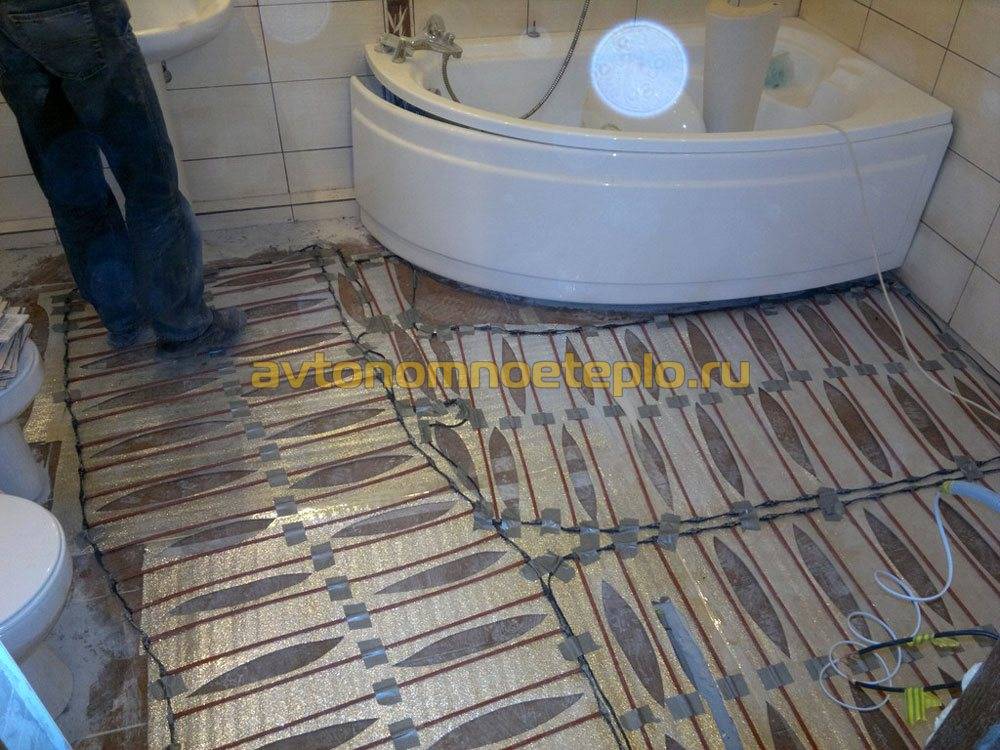

  4. Равномерно уложить карбоновые стержни по приготовленной поверхности и соединить их между собой;
  5. Карбоновые маты закрепляются малярным скотчем, выполняется установка терморегулятора. Блок управления подключается к терморегулятору;
  6. К терморегулятору подключаются провода питания и кабель, обеспечивающий заземление;
  7. Терморегулятор подсоединяется к электрической сети;
  8. Далее следует равномерным слоем нанести цементную стяжку, толщина которой будет равна 2-3 см. Через 28 дней можно произвести финишную отделку и выполнять запуск теплого пола.

Упрощенная схема подключения стержневого теплого пола выглядит так: «электросеть – нагревательные стержни – терморегулятор».

Особенности и правила эксплуатации

При эксплуатации стержневого теплого пола наливного необходимо соблюдать следующие правила:

  • Первый запуск системы производится после того, как стяжка или плиточный клей полностью засохнут, то есть не ранее, чем через 28 дней после завершения укладки;
  • При установке или замене терморегуляторов необходимо отключать электропитание;
  • Полосы стержневого мата нельзя накладывать друг на друга;
  • Перед включением, нагревательный мат должен быть развернут и уложен на нагреваемую поверхность. Включать его до полного окончания монтажа запрещено – он выйдет из строя;
  • Запрещено включать стержневой пол без предварительной изоляции контактов и линий срезов;
  • Электрический щиток желательно оснастить отдельным автоматом или переключателем, который защитит систему при возникновении коротких замыканий или нагрузок;
  • Запрещено использовать теплый пол под ламинат для просушивания влажных поверхностей;
  • При эксплуатации рекомендуется устанавливать максимальную температуру обогрева не более 30 °C;
  • Запрещается накрывать обогревательную поверхность листами из металла;
  • Недопустимо запускать систему без ее предварительного подключения к терморегулятору.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
