Как залить теплый пол в частном доме

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Устройство теплого пола водяного на бетонном основании.

Еще одно небольшое уточнение в этой статье мы будем говорить про устройство теплых полов водяных в доме, который построен из кирпича, блока и т.д. и имеет бетонное основание и бетонные межэтажные перекрытия.

Теплые водяные полы в деревянном или каркасном доме имеют существенные отличие по их устройству.

Для того чтобы уложить трубу на бетонное основание необходимо провести её подготовку. Опустим момент уборки площади, после нее нам потребуется утеплить бетонное основание.

В качестве утеплителя используем экструдированный пенополистирол, он хорошо отражает тепло и выдерживает большую нагрузку. Пенополистирол укладывается на бетонное основание с помощью клея для пенополистирола (используется клей как монтажная пена под пистолет и имеет немного схожие свойства).

Укладка утеплителя для водяного теплого пола на клей (на фотографии не пенополистирол)

Толщина утеплителя должна быть минимум 5 см для бетонной плиты 1 этажа или цокольного, но лучше не пожалеть денег и положить два слоя по 5 см. Затраты на утеплитель окупятся в дальнейшем при эксплуатации за счет уменьшения теплопотерь. Далее по тексту я расскажу какую толщину необходимо заложить под этот пирог на этапе строительства дома.

Бетонное перекрытие между этажами можно так не утеплять. Достаточно положить готовые маты с бобышками или утеплитель 3 см для того, чтобы уложить трубу и был эффект отражения тепла наверх.

Непосредственно на утеплитель три способа:

На металлическую сетку труба крепиться с помощью нейлоновых стяжек. Мне этот метод не нравиться вообще никак. Я считаю, что труба в процессе нагревания и остывания подвергается трению об эту самую сетку – это, во-первых. Кстати, бытует мнение среди любителей такого способа, что сетка армирует стяжку и это обязательное условие для теплого пола. Это вовсе не так. Сетка лежит на утеплителе плотно и никакой функции по армированию стяжки не несет. Во-вторых, металлическая сетка стоит также денег и немалых. Выходит, проще купить готовые удерживающие маты с бобышками для теплого пола, и сэкономить время на укладке.
Труба крепится к утеплителю при помощи гарпун-скобок. Если нет специального степлера то процесс ручного монтажа довольно-таки сложный.

Монтаж трубы теплого пола степлеромСтеплер упонор для теплого пола

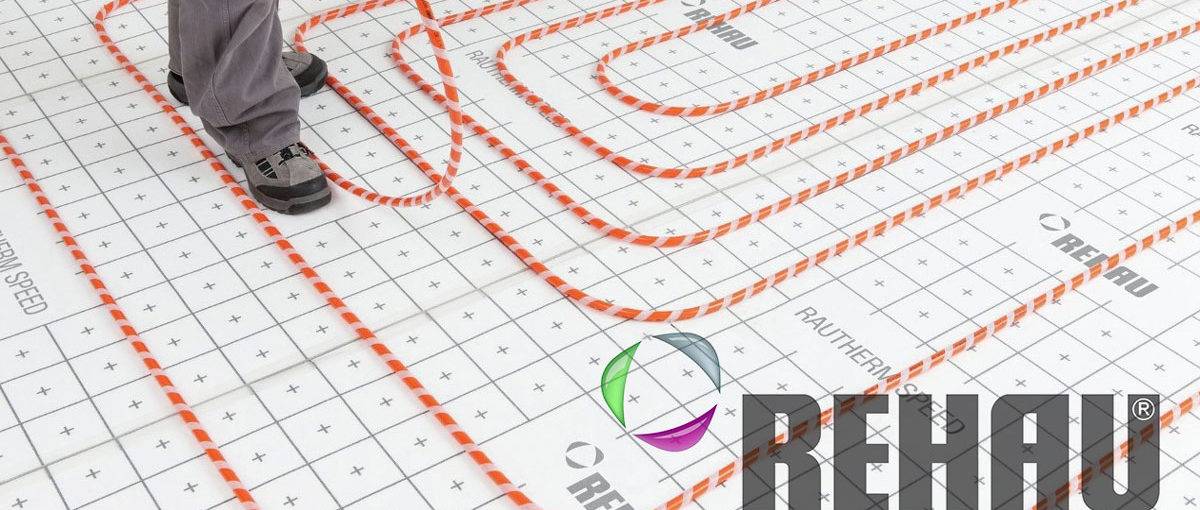

Есть еще один способ. У производителя рехау есть труба для теплого пола, покрытая специальной липучкой, которая крепится на специальный ворсистый материал, раскатанный по утеплителю. Хороший способ, однако, за качество придется немного переплатить.

На специальные маты.

Вместо или на утеплитель укладываются специальные маты, которые имеют специальные держатели (как их еще называют бобышки) в которые и укладывается труба теплого пола.

Укладка трубы на специальные маты

Этот способ очень удобен для монтажа и экономить кучу времени. Также если посчитать затраты на утеплитель металлическую сетку, нейлоновые стяжки и сравнить это со стоимостью готовых мат для теплого пола, то получиться почти та же стоимость.

Плюс ко всему на таких матах проще укладывать трубу, и можно с легкостью менять шаг если вам нужно сделать дополнительно конвекцию возле окон.

Топливо и котел

При выборе котельного оборудования, которое планируется соединить с теплыми полами, нужно учитывать нюансы:

уровень мощности;
вид теплоносителя;
простота пользования котлом;
простота процесса соединения котельного оборудования с системой теплого пола.

Общая температура в системе должна быть не менее 45 Со. Если проводится подключение к центральной системе отопления, необходимо выбрать оборудование, которое сможет обеспечить температурный режим до 55 Со.

В частный дом можно выбрать типы котлов:

на твердом топливе. Понадобится выполнить обвязку котельного оборудования, чтобы была возможность сбросить тепло. Кроме того, такие котлы не могут работать в низкотемпературном режиме. Они нагревают воду до 60 С. Если пытаться снизить ее, начнет образовываться конденсат. Он, в свою очередь, приведет к коррозии и снижению эффективности работы;
на газе. Если дом подключен к газовой магистрали — оптимальный вариант;
на электричестве;
автоматические.

Теплый пол от твердотопливного котла

Центральная система отопления

Достаточно редко, но частные дома подсоединяются к центральной системе отопления. Подключение теплых полов напрямую к радиатору связано с рисками. В квартирах необходимо будет получить специальное разрешение на такое подключение. В частном доме такой необходимости нет.

Самый простой способ соединения системы в единое целое — подключение непосредственно к радиатору отопления. Один ее конец подсоединяется к подаче воды, другой к обратке

Стоит обратить внимание и соблюсти правила:

выбирать нужно автоматический котел, чтобы он мог в автономном режиме проводить регулирование температурного режима;
площадь отдельного помещения не должна превышать 10 м2;
стоит получить консультацию специалистов и выбрать насос правильной мощности для обеспечения беспрепятственной циркуляции носителя по систему.

Соединение теплого пола к отоплению

Этот способ монтажа не рекомендуется специалистами из-за основных минусов:

система устроена таким образом, что носитель сначала попадет в основные трубы, обеспечивающие нагрев помещение посредством радиаторов. В трубы теплого пола он попадет во вторую очередь, движение будет замедленным и полы будут прогреваться плохо;
при подаче воды в систему с ТЭЦ температура может превышать установленную норму. Это приведет к разрушению финишного покрытия и некомфортным ощущениям в ногах жильцов дома.

Рекомендуется отказаться от самостоятельного монтажа системы теплых полов, если выбран способ подключения к радиаторам. Такая система требует особого внимания, если не учесть часть нюансов и провести присоединение без специального оборудования — возможны протечки.

Мокрая стяжка

Бетон для водяного теплого пола – это классический вариант устройства данной системы отопления.

Преимущества такого монтажа заключаются в том, что, заливая раствор и формируя поверхность, одновременно создается:

теплоизоляционный слой, позволяющий значительно снизить потери использования энергоносителя;
ровная поверхность, выдерживающая значительные весовые нагрузки;
формируется система равномерного распределения теплоэнергии.

Монтаж данной системы предполагает, что будет произведена финишная заливка теплых водяных полов бетоном.

Мокрая стяжка

Состав

При устройстве полового отопления очень важна марка бетона для теплого водяного пола и его состав. В связи с тем, что стяжка будет испытывать постоянные тепловые нагрузки, следует максимально увеличить её прочность, при этом сохранив пластичность.

Для этого рекомендуется использовать:

не песок, а отсев с фракцией 3 – 5 мм;
цемент М300 и выше;
пластификаторы;
фиброволокно.

Согласно принятым нормам для заливки в жилых помещениях, используется бетон для теплого пола марки не ниже М150, для промышленных площадей — М 300 и более.

Важные моменты при устройстве черновой стяжки

По итогам черновой заливки, полученная поверхность должна отвечать следующим требованиям:

Углы пола и стен должны находиться строго под углом 90 — для правильного прилегания теплоизолятора и демпферной ленты.
Сектор одного отопительного контура не должен иметь впадины или выпуклости более 5 мм.

После того, как черновой пол высохнет, его необходимо очистить от грязи и пыли, обработать грунтовкой. Стены следует выровнять и отшпаклевать. Когда поверхности пола и стен готовы, на пол укладывается слой теплоизоляции, закрывается отражающей пленкой, периметр проклеивается демпферной лентой.

Перед укладкой труб водяного пола, следует начертить на плане помещения схему раскладки труб и расположения всех элементов управления и контроля. После того, как трубы уложили, будет необходимо обеспечить безопасное передвижение по полу, для чего лучше установить мостики из досок или щитов.

Бетонные водяные теплые полы: схемы укладки труб

Смесь для заливки стяжки

Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:

Цемент – 1 часть.
Песок мелкозернистый – 4 части.
Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха – 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Схема укладки теплого водяного пола

Из всех схем укладки труб водяного пола практическое применение нашли схемы так называемые «змейка» и «улитка».

Итак, схема змейка является самой простой в укладке и как видно из рисунка положить её можно достаточно просто. Но как обычно есть и небольшой недостаток. Из-за того, что подающая труба заходит с одного края площади комнаты, а с другого конца выходит обратка, то и пол в помещении будет прогреваться с одной стороны больше, а с другой меньше.

Вторая, самая лучшая схема укладки, это улитка. Можно заметить, что вместе с подающей трубой рядом всегда идет обратка и так чередуется постоянно, пол при такой укладке прогревается ровно.

укладка трубы улиткой

Исходя из своей практики скажу — где можно в доме уложить по схеме улитка укладывается улитка. В основном это комнаты и квадратные помещения.

В длинных узких помещениях применяем схему змейка, это узкие коридоры, кладовки, маленькие санузлы и т.д.

Расстояние между трубами теплого пола

Расстояние между трубами теплого пола называется шагом укладки и составляет обычно 150 мм. Это расстояние обеспечивает равномерно прогретое основание, и вы не будете ощущать так называемый эффект «зебры». Если нам требуется сделать «перегретую» область (в данном случае обозначается что этот участок будет не раскален до бела, а на один два градуса будет выше, чем остальная поверхность) необходимо уменьшить шаг до 100 мм. Такой подход обеспечит конвекцию, например возле внешних стен и таким образом мы избавимся от запотевания окон. Картинка с увеличенным шагом.

Максимальная длина контура теплого пола

При укладке трубы необходимо разделить всю площадь застилаемого пола на участки, которые составят отдельные контура водяного теплого пола. Причем это нужно выполнить таким образом, чтобы.

Во-первых, обеспечить потом заливку стяжки разделив их (участки) между собой демпферной лентой. Такой подход гарантирует отсутствие растрескивания бетонной стяжки пола.

Во-вторых, исходя из максимальной длины контура теплого пола. Для частного дома я рекомендую использовать трубу диаметром 16 мм и для нее длина не должна превышать 100 метров, на практике лучше ограничиваться 60-80 метрами – это оптимально. То есть каждый участок по площади выйдет по 10-12 метров квадратных.

Какую трубу выбрать для теплого пола?

При написании этой статьи (сентябрь 2018 года для информации) я задал этот вопрос яндексу и увидел, что на первых местах в поиске висят рекомендации по укладке в стяжку труб из металлопласта и еще всякая ерунда. Учитывайте этот факт пожалуйста. И если вы попадете ко мне на сайт в 2030 году и увидите этот пост не обновленным закройте немедленно.

Пройдя обучение в Академии Рехау, а также в фирме ТЕСЕ я конечно рекомендовал бы к применению только их трубы. По крайней мере они дают на них гарантийный срок 50 лет. Но в силу того, что многим покажется, что их продукция дорогая, то вердикт мой таков.

При устройстве теплого водяного пола труба должна быть выполнена из сшитого полиэтилена с маркировкой PEX-a или PEX-c. Если кратко, то это самые современные трубы, которые нужно применять для скрытого монтажа. И на данный момент времени ничего лучшего для водяного пола нет. О том какие трубы рехау для чего предназначены подробно здесь.

Теплый водяной пол. Стоит ли делать сегодня?

Если лет 10 тому назад толковых специалистов по монтажу водяного пола в частном доме было найти довольно проблематично, то сегодня ситуация в корне иная. Практически каждая мало-мальски толковая бригада без проблем справится с монтажом. Особенно если ей предоставить толковую инструкцию. Само собой в остальные особенности отопления их лучше не посвящать, но на раскладке труб вы вполне можете сэкономить.

Теплый пол безусловно стоит монтировать в своем доме, если позволяет бюджет и сама конструкция дома. За счет равномерного распределения тепла создается приятный микроклимат в доме и большинстве случаев исключительно теплых полов хватает для обогрева дома. С чего же стоит начать монтаж?

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Как правильно укладывать «полусухую» бетонную стяжку

Чтобы бетонный слой получился идеально ровным, нужно правильно выставить маяки. Расстояние между маяками оставляют таким, чтобы можно было пользоваться полутораметровым правилом. То есть между маяками следует выдержать расстояние не более 140 см.

Типы маяков:

Растворные маяки из узких гряд цементно-песчаного раствора (гипсовый применять нельзя). Не самый эффективный способ, так как гряды должны высохнуть, а на это нужно время. Кроме того, правилом можно нечаянно «сбить» такие указатели.
Маяки из металлических труб. Трубы или другие жёсткие профили укрепляют на нужной высоте. Через сутки после укладки бетона их вынимают, а углубления заполняют раствором. Трубы используют для этой цели несколько раз. Единственное условие — они должны быть идеально ровными. Используют и круглые, и прямоугольные профили.

Направляющие из оцинковки для штукатурки. Маяки должны быть чем прочнее, тем лучше. Оптимальный размер — 1-1,4 см. После того, как они выполнят свою функцию, их можно оставить на месте или вынуть после того, как раствор схватится. Такие маяки одноразовые. Если иметь навыки, выставить их можно максимально ровно. Укрепляют раствором, подгоняя под уровень с помощью кусочка кафеля или кирпичного осколка. Расстояние между маяками — 40-50 см. Иногда их устанавливают на специальных опорах, которые можно отрегулировать.

Изготовление раствора

Существует два основных способа изготовления раствора. В первом случае готовую сухую смесь следует развести водой, придерживаясь указанных в инструкции пропорций. Основой для таких смесей выступает гипс, благодаря чему пол высыхает уже спустя неделю после работы.

Изготовление раствора

Нередко данный метод применяют в случае установки пола с электроподогревом, однако применяем он и в водяных системах. Толщины стяжки должно хватить, чтобы полностью покрыть трубы (стяжка располагается в 30 мм над уровнем труб). Во время монтажа системы рекомендуется надевать мягкую обувь и стараться передвигаться так, чтобы не наступить на какой-нибудь элемент системы отопления.

Второй способ состоит в самостоятельном изготовлении смеси, в которой будет содержаться цемент марки не ниже М300. Данный состав отлично проводит тепло, не подвергается негативному воздействию влаги, а также применяется даже при толщине стяжки в 80 мм и более. Стяжки, размещенные поверх труб, по своей толщине не могут быть менее 5 см.

М300

Раствор должен состоять из 1 части цемента (рекомендуемая марка – М300), а также из 4 частей песка. При этом фракция последнего должна составлять 0,8 мм. Воду доливают до тех пор, пока масса не станет пластичной и тестообразной. При формировании шара из этой смеси он не должен рассыпаться.

Чтобы облегчить работу с цементным раствором, для стяжки следует применить пластификатор. Это вещество увеличивает способность массы разравниваться. Кроме того, значительно уменьшается толщина стяжки над трубами. Требуется учесть тот факт, что это повлечет за собой уменьшение температуры (необходимо для предотвращения перегрева).

Опрессовка системы теплого пола

До того, как будет залита стяжка, довершающая пирог пола по грунту с утеплителем и содержащая в себе непосредственно обогревательный контур, необходимо произвести опрессовку монтированного оборудования и труб.

Производится данная процедура следующим образом. Подключенные к коллектору трубы должны быть заполнены, воздух из них вытеснен через сливные краны, причем воздухоотводы обязательно при этом держать закрытыми.

Металлопластиковые трубы тестируются с использованием холодной воды, а полиэтиленовые проверяются посредством двойного увеличения давления в системе. Повторяется данное действие дважды и проверяется, какова была разница между давлением для проверки и значением после его снижения. Если данный диапазон не очень велик, то все в порядке. Дополнительно весь контур проверяется на наличие течей.
