Пленочный карбоновый теплый пол
Пленочный карбоновый электрический теплый пол получил свое название от внешнего вида – пленки. Хотя фактически нагревательным элементом выступает карбоново-графитовая смесь, которая расположена между двумя слоями плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что позволяет говорить о надежной защите нагревательного элемента. Таким образом, трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой стороны пленки.
Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол
Особенность пленочного карбонового пола в том, что он не нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить пленку под чистовое покрытие пола.
Примечание. Пленочный пол монтируется на подготовленное основание, непосредственно под чистовое напольное покрытие. При монтаже системы запрещено использование фольгированного утеплителя.
Сфера использования карбонового пленочного пола
Сплошной карбоновый пленочный теплый пол можно уложить под любое напольное покрытие. Исключение составляют:
- ковролин (по причине плохой теплопроводности);
- кафельная плитка (по причине необходимости выполнения мокрых работ).
Деревянный пол можно укладывать на пленку, но с некоторыми ограничениями, обусловленными спецификой самой древесины (ее способностью рассыхаться). Поэтому температура нагревательного элемента не должна превышать 28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.
Обратите внимание, речь идет о температуре самого нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла расходуется на обогрев напольного покрытия
Пленочный карбоновый теплый пол – плюсы и минусы
Преимущества
устойчивость к температуре;
высокая скорость прогревания и равномерность нагревания по всей поверхности покрытия;
возможность интеграции с системой «умный дом»;
прочность;
устойчивость к влажности и коррозии;
искроустойчивость;
экологичность;
нейтрализация неприятных запахов;
простота монтажа;
мобильность. Пленку можно смонтировать не только на пол, но и на стены и потолок. Правда, в случае монтажа на потолок, эффективность снижается. При необходимости, пленочный пол можно разобрать и перенести или перевезти в другое помещение. Также его использование не создает сложностей при перемещении мебели;
в случае повреждения одной секции пола, остальные продолжают функционировать в неизменном режиме;
малая толщина пленки не уменьшает высоту помещения. Таким образом, при монтаже пленки нет необходимости делать ступеньку между отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола стяжкой, как бывает с другими видами систем обогрева пола;
относительно низкая розничная цена – 350-900 руб./м.кв.;
экономия электричества (до 30% по сравнению с кабельной системой подогрева пола).
Недостатки:
отсутствие устойчивости к механическому воздействию
Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже, чтобы не привести к ее поломке;. значительная стоимость комплекта оборудования. значительная стоимость комплекта оборудования
значительная стоимость комплекта оборудования.
Технические характеристики карбонового пола
Характеристики и свойства зависят от производителя. Анализ нескольких систем позволит предоставить усредненные данные:
- ширина рулона – 500-1000 мм;
- длина – 50 000 мм;
- толщина нагревательной пленки – 0,23-0,47 мм;
- мощность на 1 м.кв. пленки – 25-35 Вт/м;
- максимальная температура поверхности пленки – 33 °C.
Лучшие производители карбонового (пленочного) пола:
- CalorIQue LLC – торговая марка CalorIQue (США);
- Devi (Деви) – торговая марка Devi (Дания);
- Ensto Electrification – торговая марка Ensto (Финляндия, Эстония);
- K-Technologies – торговая марка Caleo (Россия);
- RexVa – торговая марка XICA (Южная Корея);
- Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).
Отзывы об этих производителях в основном положительные. Пользователи подтверждают, что карбоновые полы работают без проблем в течении минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации (треск и т.п.) и запаха.
Свойства пленочного КТП
Плёночный карбоновый теплый пол нагревается быстро и равномерно. Он может функционировать в постоянном режиме довольно продолжительное время, очень прочен, не боится механического воздействия и не подвержен коррозии.
За счет ламинирования в специальную пленку полностью исключается возможность попадания воды и пара на контакты. Пленка также пожаробезопасна и обладает высокой температурой плавления (120 градусов).
Весомым преимуществом является мобильность пленочного КТП. Его можно с легкостью демонтировать и увезти с собой при переезде, использовать на стенах, наклонных поверхностях и обогревать отдельные участки квартиры.
Абсолютная бесшумность, способность ионизации воздуха и гигиеничность позволяет устанавливать пленочный карбоновый теплый пол в медицинских учреждениях.
Чем карбоновый обогреваемый пол лучше других
Карбоновый обогреваемый пол чаще применяют при обогреве домов. Такая отопительная система имеет такие преимущества.
Саморегуляция
Карбоновые полы самостоятельно контролируют температуру и снижают расход электрической энергии. В подобной ситуации домовладельцу не надо покупать дорогостоящую электротехнику.
При повышении температуры увеличивается расстояние между частями элементов нагревания, и нагрев помещения становится меньше — происходит увеличение сопротивления. В итоге карбоновый пол уменьшает расход электрической энергии.
При падении температуры все происходит в точности да наоборот.
Надёжность и безопасность технологии сплошного пола
Инфракрасный карбоновый тёплый пол никогда не перегревается, поэтому он сохраняет в целости и сохранности паркет, ламинат и иные напольные покрытия.
Инфракрасное излучение обогреваемого пола не обладает никакими побочными эффектами.
Сфера использования таких инфракрасных полов ежегодно расширяется. Их устанавливают в спа-салонах, современных саунах и других местах.
Экономичность импортных вариантов
Карбоновый пол обладает мощностью, равной 116 Ватт на 1 метр погонный.
При нагреве клеевого слоя или стяжки, под которые кладут такую отопительную систему, происходит снижение потребляемой мощности — и она становится равной 87 Ваттам на 1 метр погонный. Карбоновый теплый пол считается одним из самых эффективных.
Что такое ИК теплый пол?
Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.
Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.
Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади
Принцип действия ИК обогрева
ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.
В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли
Причем пол постоянно будет теплым благодаря пленке или системе стержней, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.
Действительной пользе и мнимому вреду инфракрасного излучения посвящена статья, которую мы советуем почитать посетителям сайта.
Разновидности карбоновых систем
Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.
Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.
Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки
По способу укладки ИК теплые полы монтируют:
- мокрым способом;
- сухим.
Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.
При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия
По внешнему виду инфракрасные полы бывают:
- пленочные;
- стержневые.
Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.
По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки
По способу нанесения нагревательного элементов на поверхность различают такие пленки:
- сплошные;
- полосатые;
- в виде пчелиных сот;
- с перфорацией.
Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.
Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности
Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.
Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки
Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.
Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.
Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации
ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью, никогда не перегреются.
Установка инфракрасного, пленочного, стержневого карбонового, электрического отопления монтаж под плитку, доску
Перед тем как установить стержневой тёплый пол под плитку, мастер делает монтаж карбонового стержневого мата.
Для укладки карбонового пола используются материалы нового поколения
При укладке мата применяют несколько стандартных приспособлений и материалов. Мат устанавливают под клеевым слоем или под стяжкой. Монтажники разрезают мат кратно 10 см по длине. Длина 1 полоски равна 25 м.
Для того чтобы установить инфракрасный стержневой тёплый пол под плитку, нужны такие материалы:
- Теплоизоляционная подложка. Она увеличивает работоспособность карбонового мата и снижает потери тепла;
- Соединительный комплект — 4 термоусадочные трубы и 2 гильзы;
- Термоусадочная изоляция — 2 толстостенные карбоновые трубки для каждой полоски мата;
- Терморегулятор, на котором установлен температурный датчик для пола;
- Трубка, покрытая гофрой. Её применяют при установке температурного датчика для пола;
- Соединительный провод, который имеет двойную изоляцию.
При монтаже карбонового мата монтажники выполняют такие действия:
- освобождают основание пола от мусора и выравнивают его;
- вычисляют площадь установки мата;
- выбирают место для установки терморегулятора. В подобной ситуации в полу делают паз и в него устанавливают датчика в трубе, покрытой гофрой;
- далее, на половую поверхность кладут теплоотражающий материал и прикрепляют его к основанию пола — клеевым раствором для плиток или скотчем.
В подобной ситуации рулон раскатывают с того места, где будет стоять терморегулятор;
- далее, полосу разрезают на несколько частей и поворачивают её на 180 градусов;
- затем полоски прикрепляют скотчем к теплоотражающему материалу и состыковывают между собой;
При укладке обогреваемого карбонового пола нельзя допустить пересечения карбоновых стержней между собой:
- потом полоски мата соединяют между собой специальными проводами для монтажа. При этом в разрезанных местах мата зачищают провода от изоляции;
- затем на провод ставят гильзу, которая находится в термоусаживаемой трубе, и зажимают её обжимными клещами;
- далее, убирают изоляционный материал с соединительного провода и ставят термоусаживаемую трубу;
- потом, силовой провод мата гильзой присоединяют к соединительному;
- далее, строительным феном ставят гильзу;
- затем, термоусаживаемую трубу передвигают на соединение и крепят стройфеном.
В итоге происходит соединение всех полос мата;
- потом, концевым комплектом монтажники изолируют концы проводов;
- затем, на провода ставят термоусаживаемую трубу, усаживают стройфеном и обжимают клещами;
- далее, 1 полосу мата с помощью применения специального соединительного комплекта прикрепляют к терморегулятору — по инструкции, которая приложена к такому инструменту;
- затем, в теплоотражающем материале делают отверстия для крепкого соединения с полом;
- потом, температурный датчик зондом вводят в трубу, покрытую гофрой;
- далее, на трубу ставят заглушку;
- затем, трубу кладут в паз вдоль карбоновых стержней;
- потом, терморегулятор монтируют в стенку и проверяют работоспособность системы отопления на протяжении 15 мин. Также при этом проверяют прочность соединений.
Далее, карбоновый мат сверху покрывают стяжкой или клеевым раствором.
ПОСМОТРЕТЬ ВИДЕО
Стяжку заливают на стержни обогреваемого пола. Монтаж плитки также делают на обогреваемом полу — при этом используют плиточный клей.
Толщина стяжки или клеевого слоя вместе с плиткой составляет 2 см как минимум.
Клеевой слой, стяжка высыхают на протяжении 1 месяца как минимум. Включать отопительную систему можно только спустя 30 дней после укладки пола. Карбоновый теплый пол — это дорого, но очень качественно.
Порядок работ по укладки и монтажу
Работы по установке достаточно просты. Они проводятся в несколько этапов.
Этап #1 — подготовка основания
Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.
Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.
Схема укладки инфракрасного теплого пола под линолеум или ковролин
Этап #2 — составление схемы укладки
Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.
Этап #3 — укладка и подключение системы
Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов располагают на токонесущей поверхности, а остальные – внутри пленки.
Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.
В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища
Греющие полосы инфракрасного теплого пола подключаются параллельно
Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же
Подробнее можно посмотреть на видео:
Этап #4 — тестирование после монтажа
Перед тем, как приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.
Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.
Монтируем стержневое карбоновое отопление
Монтирование стержневого карбонового мата довольно просто выполняется. Для того, чтобы его уложить, необходимо наличие несложных инструментов и материалов, и не нужны специальные знания или умения. Укладывается система в стяжку либо клей. Разрезается она кратно 10 см по длине. Допустимой является полоса от 20 до 25 метров.
Перед монтажом системы необходимо наличие нужных комплектующих:
Подложки-теплоизолятора, позволяющей делать работу стержневого мата более эффективной, и параллельно снижающей потери тепла. При этом целесообразно использование листового вспененного материала с лавсановой пленкой. Возможно использование армофола, изока, плэнекса, пенофола и их аналогов. Теплоизолирующей подложкой не могут служить материалы, в составе которых есть токопроводящая фольга.
Соединительного комплекта. Необходимо иметь не менее одного комплекта, имеющего в своем составе 4 толстостенные термоусадочные трубки и две гильзы.
Концевого комплекта, в составе которого должны быть две толстостенные термоусадочные трубки для каждой полосы мата.
Терморегулятора и датчика температуры пола. Возможно приобретение датчика отдельно. Подходящая марка — SF-7х30. Терморегулятор должен быть с максимальной мощностью планируемой нагрузки меньше, чем максимальная мощность терморегулятора, на 15 %.
Гофрированной трубки для укладки датчика температуры, имеющей в своем составе зонд и заглушку.
Соединительного провода, имеющего двойную изоляцию.
Кроме того, необходимо наличие следующих инструментов:
- Щипцов, которыми изоляция удаляется с проводов;
- Кусачек;
- Клещей обжимных;
- Ножниц;
- Ножа;
- Отвертки;
- Технического фена;
- Строительного скотча.
Перед монтажом карбонового теплого пола необходимо убедиться в ровности и чистоте поверхности. Определяется общая площадь для укладки карбонового мата, подготавливается местоположение для терморегулятора в доступном месте. В полу подготавливается паз для того, чтобы установить датчик в гофрированной трубе.
Укладка карбонового теплого пола
Производится укладка материала на подготовленную поверхность пола. Затем мат прикрепляется к полу клеем, степлером или скотчем. Соединяются между собой полоски теплоотражающего материала. Раскатка рулона должна производиться с той стороны, где мат будет присоединяться к терморегулятору.
Для того, чтобы развернуть полосу, ее необходимо разрезать в месте разворота, а затем повернуть на 180 градусов. Полоски закрепляются с помощью скотча на теплоотражающем материале, соединяются между собой. Нельзя допускать пересечения карбоновых стержней между собой.
Для соединения полос мата используются монтажные провода. Необходимо зачистка провода, находящегося в месте разреза мата, от изоляции. Затем на него надевается гильза в термоусаживаемой трубке, и зажимается с помощью обжимных клещей. После этого изоляция с соединительного провода снимается, и надевается термоусаживаемая трубка.
Следующим этапом работы является соединение силового провода карбонового мата с соединительным проводом. Для этого используют гильзу и обжимные клещи. Гильза усаживается с помощью технического фена. Термоусаживаемая трубка сдвигается на соединение и усаживается феном.
Поэтому же принципу происходит соединение всех полос. В концевом комплекте происходит изоляция концов проводов с помощью термоусаживаемых трубок, которые усаживаются с помощью фена, а затем обжимаются клещами.
Первая полоса мата подключается к терморегулятору. Для этого используется соединительный комплект с проводом. Подключать необходимо, следуя инструкции, входящей в комплект.
Для того, чтобы теплоотражающий материал прочно сцеплялся с полом, в нем делается отверстие. Затем производится введение датчика температуры в гофрированную трубку, при этом используется зонд.
Устанавливается заглушка на трубку, а затем трубка укладывается в подготовленный паз вдоль стержней. Производится установка терморегулятора на стенку и 15 минут тестируется работа всей обогревательной системы, после чего соединения проверяются на надежность.
Завершив монтаж карбонового мата, его укладывают либо в стяжку, либо используют для укладки плиточный клей. стяжка заливается поверх стержней теплых полов. Плитка укладывается на теплый пол с использованием клея. Стяжка или слой клея вместе с плиткой должны иметь минимальную толщину 2 см. Применяются исключительно специальные смеси. Полное высыхание плиточного клея или стяжки происходит в течение от 28 суток и более. Включается система только после полного высыхания.
Недостатки
Недостатков у карбонового стержневого пола немного, но все же они есть. Один из самых главных и неприятных для потребителя – отгорание стержней. Это случается через год–полтора после установки матов и оставляет на полу неприятные холодные секции. Поскольку маты подключаются к системе параллельно, то при выходе из строя одного, остальные продолжают работать. Но наличие клеевой стяжки усложняет ремонт. Это второй большой недостаток системы.
Теплообмен в комнате
Впрочем, отгорание стержней связано, скорее всего, с некачественным и дешевым аналогом. Очевидно, поступающие на рынок более дешевые версии карбонового пола и сделали такие отзывы массовыми, так как оригинал от производителя служит долго и надежно, но стоит немало. Это его третий и последний недостаток.
Кабель для водопровода и для труб канализации

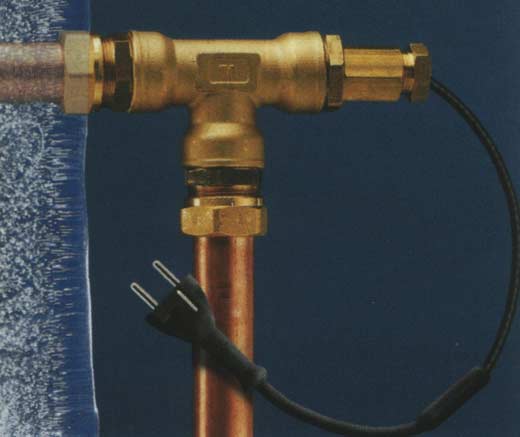

Водопроводные трубы, гидранты в неотапливаемых зданиях или расположенные на полностью открытых участках могут быть защищены от замерзания, если использовать нагревательный резистивный кабель.
Мощность, которая необходима для предотвращения замерзания, зависит от размера трубы, минимальной температуры окружающей среды, и желаемой температуры воды (-3 градуса по Цельсию, чтобы предотвратить замерзание), а также изоляции трубы.
Конечно, можно немного увеличить количество тепла, если обернуть электрический провод по спирали вокруг трубы, но таким образом Вы затратите больше провода, а значит и денег.
Если предположить, что допустимая разница температур 15 градусов разницы температур F (температура трубы = -3 градусов по Цельсию, и температура наружного воздуха = -20 градусов), мы должны были бы обернуть 10 см длины неизолированной трубы, кабелем с мощностью около 12,3 Вт. Если же труба обернута хотя бы 4-сантиметровым слоем изоляции, то достаточно 3,7 ватт на 30 см длины трубы. Нужно отметить, что изолированная поверхность более эффективна, т.к. нет высоких теплопотерь. Правильный расчет производится при участии специалиста и наличие чертежа коммуникаций.
Фото – Таблица приблизительных значений кабеля
Если кабель экранированный (Easyheat, Nexans, Pipeguard, Selftec, Elektra, DTCE, Thermocable, Defrost), а труба с термостатом, то можно найти золотую середину и использовать на трубах с изоляцией независимо от длины шнур на 5-8 Вт.
Фото – Спираль из кабеля по трубе
Когда труба изолирована, поместите кабельный термостат рядом с трубой, чтобы защитить изоляцию трубы от влаги, так что он будет поддерживать ее эффективность. Но провод ПВХ имеет достаточно высокие водонепроницаемые свойства и в данном действии не нуждается. Если используется свинцовый изолированный провод, не крепите его слишком близко к термостату.
Для максимальной экономии нужно изолировать всю водопроводную трубу. Затем выберите правильную длину и тип нагревательного кабеля, сначала путем измерения диаметра и длины труб, а затем вычислением оптимального напряжения. Покупая нагревательный элемент, обязательно уточните у продавца или производителя его минимально и максимально допустимую температуру.
Фото – Кабель внутри трубы
3 этап – монтаж инфракрасного теплого пола
Пошаговая инструкция для новичков без опыта в строительстве:
1. Подготовка (изучение мер безопасности)
Если работы выполняет непрофессионал, нужно ознакомиться с
техникой монтажа и мерами безопасности:
свести к минимуму хождение по уложенной пленке. Защита
пленки от механического повреждения, возможного при перемещении по ней,
достигается благодаря использованию мягкого укрывного материала (толщиной от 5
мм);
не допускать установки на пленку тяжелых предметов;
исключить падение инструмента на пленку.
Правила безопасности при устройстве ИК теплого пола:
запрещено подключать к источнику питания нагревательную
пленку, свернутую в рулон;
монтаж пленки выполняется при отсутствующем электропитании;
подключение к электропитанию выполняется строго по СНиП и
ПУЭ;
выдерживаются правила монтажа пленки (длина, отступы,
отсутствие нахлестов и т.п.);
используется только подходящий утеплитель;
исключается монтаж пленки под мебель и другие тяжелые
предметы;
исключается монтаж пленки под низкостоящие предметы.
Таковыми являются все предметы, имеющие воздушный зазор между нижней
поверхностью и полом менее 400 мм;
не допускается контакт пленки с коммуникациями, арматурой и
другими препятствиями;
обеспечивается изоляция всех контактов (зажимов) и линии
отреза токопроводящих медных шин;
пленочный пол не устанавливается в помещениях, где высок
риск частого попадания воды;
обязательная установка УЗО (устройство защитного
отключения);
заламывать, перерезать, перегибать нагревательный кабель;
монтировать пленку при температуре ниже -5 °С.
2. Подготовка места установки терморегулятора
Включает в себя штробление стены (для проводов и датчика
температуры) до пола и сверление отверстия для прибора. Питание на
терморегулятор подается от ближайшей розетки.
Совет. Провода целесообразно укладывать в гофру, этот прием
позволит упростить техническое обслуживание и ремонт в случае необходимости.
3. Подготовка основания
Инфракрасная пленка укладывается только на ровную и чистую
поверхность. Отклонение поверхности по горизонтали, превышающее 3 мм, также
недопустимо. Мастера рекомендуют обработать поверхность грунтовкой.
Примечание. Демонтаж старого пола (чернового) не требуется,
если его поверхность не вызывает нареканий.
6. Укладка инфракрасного теплого пола
нанесение разметки для укладки на пол;
подготовка полосы пленки нужной длины
Обратите внимание
резать пленку можно только по линии реза;. пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора
Ориентируется полоса медным
нагревателем вниз;
пленка располагается по направлению к той стене, которая
предназначена для установки терморегулятора. Ориентируется полоса медным
нагревателем вниз;
выдерживается рекомендованный отступ от стены в 100 мм;
выдерживается рекомендованный отступ (промежуток) между
краями полотен инфракрасной пленки в 50-100 мм (перехлест пленки не
допускается);
полосы возле стен приклеиваются к утеплителю скотчем
(квадратами, но не сплошной полосой). Это позволит избежать смещения полотна.
7. Установка зажимов
На концы медной шины нужно присоединить металлические
зажимы. При установке необходимо, чтобы одна сторона зажима вошла между медной
шиной и пленкой. А вторая располагалась над медной поверхностью. Обжим выполняется
равномерно, без перекосов.
8. Подключение проводов инфракрасного пола
Выполняется установка проводов на зажим с последующей
изоляцией и плотным обжимом. Также изолируются концы медной шины в месте
отрезания. Соблюдается требование параллельного подключения проводов (правый с
правым, левый с левым). Чтобы не путаться удобно использовать провод разных
цветов. Потом провода будут укладываться под плинтус.
Совет. Чтобы зажим с проводом не выступал над пленкой, его
можно поместить в утеплитель. Предварительно в утеплителе вырезается квадрат
под зажим.
9. Установка датчика температуры для терморегулятора
Температурный датчик рекомендуется установить в центре
второй секции под пленку. Чтобы датчик не повредился при движении, под него
нужно вырезать отверстие в утеплителе.
Монтаж температурного датчика для пленочного теплого пола
Схема подключения терморегулятора пленочного теплого полаПодключение терморегулятора для инфракрасного теплого пола
