Комбинированная система отопления: радиаторы и теплый пол, схема и инструкция по подключению

Основные нюансы прокладки отопления

Наиболее популярным способом обогрева помещений считается применение магистрального газа, поскольку его цена невысокая, и он является доступным ресурсом. Допускается применение газового котла для формирования автономного отопления в частном доме.

Если использовать для дома газ невозможно, то подходят твердотопливные котлы, которые работают от угля или дров.

Отличным решением для любого дома считается применение не только обычного отопления, которое предполагает расположение батареи под окном, но и комбинация такой конструкции с теплым полом.  В этом случае обеспечивается равномерный обогрев помещения.

Именно тепло от пола формирует комфортные условия для жизни.

Удалять радиаторы не нужно, поскольку именно за счет них обеспечивается быстрый, равномерный и эффективный обогрев конкретного помещения. Лучше всего устанавливать теплые полы плюс радиаторы отопления.

При формировании автономной системы отопления есть возможность самостоятельно регулировать температуру и выбирать давление в трубопроводе.Не будет скачков температуры или иных проблем в системе.

Для качественного подключения важно правильно выбрать материалы для работы. Нужны сами трубы, батареи и котёл для подогрева воды, который может работать от разного вида топлива

Лучше всего предварительно:

создать проект подключения, чтобы учесть все возможные нюансы и проблемы данной работы;
если будут располагаться радиаторы отопления в полу, то важно правильно выбрать напольные покрытия, которые смогут выдерживать воздействие высокой температуры;

внутрипольные радиаторы должны обладать оптимальными размерами и высокой надежностью, чтобы под полом не возникало протечек или иных проблем.

Характеристика теплого пола

Теплый пол от отопления можно назвать наиболее экономичным вариантом при наличии центрального отопления

Для того чтобы осуществить его монтаж, необходимо взять во внимание ряд аспектов. Суть такого горизонтального обогрева заключается в бесконечной циркуляции горячей воды из батареи центрального отопления по специальному напольному контуру. Пол может быть одно или двухконтурным

Сам контур представляет собой изогнутую трубу, по которой и проходит горячая вода. В процессе циркуляции труба нагревается и интенсивно отдает тепло напольному покрытию

Пол может быть одно или двухконтурным. Сам контур представляет собой изогнутую трубу, по которой и проходит горячая вода. В процессе циркуляции труба нагревается и интенсивно отдает тепло напольному покрытию.

Для того чтобы правильно и продуктивно происходила циркуляция, необходим специальный насос. Если батареи отопления его не имеют, то будет необходимо его приобрести. Некоторые домовладельцы решаются обойтись без него, создав своими руками уклон в контуре, но этот процесс слишком трудоемкий и, по сути своей, нецелесообразный, ведь можно просто приобрести насос.

Система с уклоном в контуре подразумевает циркуляцию под действием физики, а именно, гравитации. В этом случае перемещение воды не будет иметь необходимую скорость, да и прогрев из-за наклона будет неравномерным.

Важный аспект – расчет длины контуров. Он зависит напрямую от квадратуры помещения. Если комната небольшая, то будет достаточно одной трубы. Длина ее не должна превышать 30 метров.

Если квадратура превышает 17 кв.м., то потребуется две трубы. В этом случае длина контура не должна превышать 50 метров. Можно разделять контуры, если длина труб получается больше 30 и 50 метров соответственно, но укладываться они должны параллельно.

Как контролировать температуру

Термостат можно напрямую соединять с сервоприводом.

Возможно два варианта контроля температуры теплого пола:

• посредством узла подмеса;
• посредством сервоприводов.

Если вы регулируете температуру теплоносителя через узел подмеса, то изменяется степень нагрева всех без исключения помещений. В данном случае температура воздуха зависит от площади помещения и схемы разводки, иными словами, тепловой мощности контура. Сделать так, чтобы в разных комнатах была нужная температура, не представляется возможным.

Это такие электрические краны, которые перекрывают циркуляцию теплоносителя, когда это необходимо. Команды сервоприводу подаёт термостат, а он узнаёт когда это делать, получая данные от датчиков температуры, которые контролируют:

• степень прогрева стяжки;
• степень нагрева воздуха.

Практика показывает, что нужно ставить датчики в стяжку. Вы ставите температуру на 28 градусов и ждете, когда система стабилизируется. Ориентируясь на показания термометра, вносите корректировки. Да, таким образом система будет работать без учета погодных условий, но все равно с водяными ТП добиться полной автоматизации контроля температуры в помещении практически нереально. Контур очень инертный, если поставить воздушный датчик температуры перепады будут очень чувствительные, так как стяжка долго греется и долго остывает

Типы электрокотлов для водяных полов

Не все электрические котлы отопления, подходят для теплого водяного пола. У низкотемпературных систем отопления, существуют определенные ограничения, связанные с параметрами нагрева теплоносителя.

Максимальная температура, которую можно подавать с электрокотла на водяной пол – 55°С. Нагрева достаточно, чтобы обеспечить комфортную температуру 26-28°С, в районе пола. Данный параметр является основным, но, не единственным критерием выбора электрокотла.

При подборе котельного оборудования, обращают внимание на три важные характеристики:

• Тип установки – электрические котлы для водяного теплого пола, изготавливаются в напольной и настенной версиях. Электродные модели, отличаются небольшим весом и часто устанавливаются непосредственно на трубопровод системы отопления. ТЭНовые котлы, по своей конструкции, практически, тот же бойлер и имеют во внутреннем устройстве, утепленную емкость с встроенным трубчатым нагревателем, что увеличивает вес. Напольные электрокотлы, отличаются большой мощностью.
• Количество контуров – котельное оборудование, имеет один или два отопительных контура:
  1. Одноконтурные агрегаты (электродного и тэнового типа), работают на нагрев теплоносителя. Если требуется обеспечить ГВС, подключается бойлер косвенного нагрева.
  2. Двухконтурные модели (исключительно тэнового типа), одновременно нагревают теплоноситель и горячую воду для бытовых нужд. Модели с двумя контурами малоэффективны при нагреве горячей воды (теряется большое количество тепла, вода поступает после открытия крана с существенной задержкой), по этой причине, их рекомендуется подключать к внешнему теплоаккумулятору. Схема работает и при использовании двух тарифного счетчика. Ночью, когда электричество дешевле, вода в емкости нагревается, а днем, тепло используется для нагрева теплоносителя теплых полов и подогрева ГВС.

• Принцип нагрева – для теплых полов, подходят ТЭНовые электрокотлы, имеющие широкий диапазон регулировок мощности. В классических электродных котлах, минимальный нагрев теплоносителя, начинается с 60°С, что связано с особенностями работы. В виду особенностей внутреннего устройства, при подсоединении к низкотемпературным системам отопления, требуется выполнить подключение через узел подмеса. Современные электродные приборы обогрева, в частности, марки Галан, имеют модифицированное устройство, позволяющее прямое подключение к теплым полам.

Эффективная система водяного теплого пола с электрическим отопительным котлом, всегда предусматривает наличие гребенки, включающей узел подмеса. Устройство препятствует подаче в отопительный контур теплоносителя, нагретого, свыше заданных параметров.

Подсоединение от центрального отопления

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Как обнаруживается несанкционированное присоединение от централизованного отопления:

• соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;
• из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;

  Протечка соединения внутри бетонного монолита

• ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
• если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.

Как делать подогрев полов законным путем:

1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
3. Разработать и согласовать проект.
4. Самому смонтировать систему и сдать в эксплуатацию.

Надо признать, подавляющее большинство заявителей получает отказ на стадии обращения. Исключение делается для жителей новостроек с индивидуальным подключением квартирного отопления к разводящим стоякам. Но если вы решили на собственный страх и риск врезать отопительные контуры в сеть теплоснабжения, переходите к изучению следующего раздела.

Правила монтажа элементов системы

Соединение стальных труб

Металлические трубы для систем отопления соединяются следующими способами:

• резьбой,
• сваркой газопламенной/электродуговой.

Именно сварка как соединение пользуется наибольшим спросом ввиду большой прочности соединения. Стыкуемые детали перед сваркой зачищаются напильником, машинкой для снятия фасок, болгаркой, после чего промываются и обезжириваются. Как устанавливаются котлы твердотопливные, Вы можете прочитать в нашей статье.

Газовая сварка осуществляется с использованием присадочной проволоки, образующей шов. При электродуговой сварке в трубе подключают «+», к электроду «-». Соединение получается неразъемным.

Резьбовые соединения позволяют легко производить ремонт системы отопления (монтажные/демонтажные работы). Для соединения используются различные стальные и чугунные фитинги, соответствующие ГОСТу, а также уплотнители (льняные и асбестовые пряди с пропитками). Монтаж производится трубными ключами после очистки резьбовых соединений от частиц пыли, грязи.

Резку металлических труб лучше всего осуществлять сабельными пилами.

Расширительный бачок

Бачок открытого типа представляет собой емкость с резьбовым соединением на дне, посредством которого и осуществляется подключение.

Расширительный бачок открытого типа

Бачок закрытого типа похож на герметичную капсулу. Его обычно подключают перед насосом в трубопроводе обратки. Для монтажа используется газовый ключ, разводной, может пригодиться ступенчатый. Бачок устанавливается в месте, куда не затруднен доступ для пусконаладочных и ремонтных работ. Монтаж производится строго при плюсовой температуре воздуха.

До монтажа мембранного бака выполняется настройка. Пластиковая заглушка снимается, ниппель выкручивается. Подсоединяется автомобильный насос, чтобы закачать воздух до отметки 1,1 кПа. В контуре отопления давление обязательно должно быть > на 0,2 кПа, чем в бачке.

В магистральный трубопровод отопления врезается фитинг – отвод. К нему подключается трубопровод и кран «американка», который позволит в дальнейшем выполнять ремонтные работы без слива теплоносителя из системы. Резьбовое соединение «американки» и бачка уплотняется льняными прядями.

Сама емкость бачка крепится на стену дюбелями. Для крепления предусмотрены специальные отверстия в корпусе либо используется металлический хомут.

Пример крепления бачка

Циркуляционные насосы для отопления

В системе может быть установлен насос «сухого» или «мокрого» хода. Ротор первого устройства не контактирует с теплоносителем, КПД составляет около 80%, при работе образуется много шума.

«Мокрые» устройства менее шумные и требовательные, но КПД не более 50%. Монтаж производится по приведенной ниже схеме. Вал насоса обязательно должен располагаться горизонтально.

Чтобы в дальнейшем облегчить возможные ремонтные работы, с двух сторон от насоса рекомендуется установить кран шаровый полипропиленовый . Перекрыв их, позволительно демонтировать насос без слива теплоносителя из системы.

После сборки фурнитуры насос врезается в магистральный трубопровод (на линии обратки, ближе к котлу) с обязательным монтажом байпаса.

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Схема с терморегулирующим комплектом для одной петли

Данная система отопления реализуется при помощи небольших термомонтажных комплектов. Они изначально рассчитаны на присоединение только одной единственной петли.

Здесь вам не придется городить сложных коллекторов, смесительных групп и т.п. Она рассчитана на обогрев помещений с максимальной площадью 15-20м2.

С виду это небольшая пластиковая коробочка, в которой смонтированы:

ограничитель температуры теплоносителя

ограничитель реагирующий на температуру окружающего воздуха в прогретой комнате

воздухоотводчики

Горячая вода поступает напрямую в петлю теплого пола без всяких коллекторов или каких-либо регуляторов. Это означает, что ее изначальная температура достигает максимальных 70-80 градусов, а остывание происходит как раз в самой петле.

Чаще всего люди применяют такие комплекты в 3-х случаях:

12

Чтобы не тянуть одну единственную петлю с первого на второй этаж, плюс применять там воздухоотводчики, можно воспользоваться этим недорогим решением.

3

Опять же в качестве альтернативы, можно воспользоваться терморегулирующим комплектом.

Во всех трех случаях вы просто его подключаете напрямую к ближайшему радиатору, стояку или коллектору отопления. В итоге у вас автоматически получается готовая петля теплого пола.

Недостатки такого комплекта:

малый комфорт – если хорошенько топить котел, пол у вас будет постоянно перегретым

Конечно можно подавать и остывшую воду из буферной емкости, но тогда мы приходим к ранее рассмотренной схеме №1. Данный же комплект предназначен для подключения именно к высокотемпературной системе, с ПЕРИОДИЧЕСКОЙ подачей в теплый пол горячей воды.

Подали порцию воды, термоголовка перекрыла поток. Далее вода остыла в петле, подали следующую порцию и т.д. Если же теплоноситель низкотемпературный, то и никакого комплекта не нужно.

Кстати, его можно подключать не только к теплым полам, но и к системе теплых стен, или к отдельным радиаторам отопления.

Более подробно с работой системы можно ознакомиться в паспорте на изделие – скачать.

второй недостаток – комплект будет эффективно работать только в двухтрубной системе

В однотрубной его будет достаточно сложно приспособить. Придется монтировать байпас и балансировочный вентиль.

Достоинства:

самый простой монтаж из всех вышеприведенных схем

Применяемость – в маленьких помещениях с редким пребыванием людей. В основном это санузлы, коридор, лоджия.

Чтобы понять какая из схем лучше и наиболее подходящая для вашего случая, можете сравнить все их недостатки и преимущества, сведенные воедино в одной общей таблице.

Взвесив все плюсы и минусы можете выбирать ту, которая наиболее полно удовлетворяет вашим потребностям и возможностям. После чего смело приступать к монтажу или приглашать специалистов для проведения ремонтных работ.

Особенности создания системы с применением газового котла

Важно, чтобы оборудование по своей мощности подходило для определенного помещения, чтобы обеспечить эффективный и качественный обогрев. Если есть несколько комнат, то они должны обогреваться равномерно

Для одного помещения выбирается не слишком дорогое и сложное оборудование.

1. Трубы. Лучше всего для дома выбирать полипропиленовые трубы, а вот встраиваемые в пол радиаторы лучше всего устанавливать из сшитого полиэтилена. Это обусловлено тем, что полипропилен является недорогим и гибким материалом. Его монтаж – простая работа. Теплый пол считается оптимальным при использовании сшитого полиэтилена. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.
2. Батареи. Хорошим выбором считаются алюминиевые батареи с подходящим количеством секций. Располагаются они в помещениях под каждым окном. Нужны они в определенном количестве, чтобы обеспечивался эффективный обогрев. Если будет выбрано маленькое число радиаторов, то они не смогут справляться с поставленными задачами. Если их будет слишком много, то будет нерационально использоваться теплоноситель. Алюминиевые батареи считаются экономичнее других вариантов. Они имеют приемлемую цену, хорошую теплоотдачу и хорошую прочность.
3. Запорная арматура. К ней относятся термостатические головки, которые подключаются к радиаторам. Также должны применяться отсекающие вентиля.

Зачем теплый пол?

К устройству теплых полов, совмещенных с системой отопления, вернулись, ввиду появления новых материалов, металлопластиковых или полипропиленовых труб, например. Низкая ремонтопригодность таких полов не играет решающей роли из-за отсутствия необходимости ремонта (частого, во всяком случае).

Современные трубы практически не подвержены коррозии и служат продолжительные периоды времени. Поэтому водяные теплые полы сейчас весьма актуальны и пользуются популярностью.

Как отмечалось ранее, теплые полы необходимы в детских и ванных комнатах, где люди ходят по ним босыми. Действительно, неразумное дитя, слабо осознающее влияние температуры на свое здоровье, может ползать, лежать и играть на холодной поверхности.

Разгорячившийся в ванной взрослый также не замечает холода, идущего от пола, и может заболеть. Некоторые же, напротив, имеют весьма чувствительные ступни и для них обычный дискомфорт превращается в испытание воли.

На самом деле, теплый пол с его естественной конвекцией, когда нагретый воздух циркулирует по всей площади помещения, в соответствии с мнением врачей, является оптимальным вариантом отопления любых помещений.

К тому же такой здоровый микроклимат легче и экономически целесообразнее создавать и поддерживать именно при помощи теплых полов. Равномерное по всей площади движение тепловых потоков способствует этому. Вследствие этих причин вопрос о том, как подключить водяной теплый пол, весьма актуален.

Схема разных систем отопления

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
2. Уложите гидроизоляцию, если того требуют местные нормативы
3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
6. Раскладывайте трубу теплого пола согласно утвержденной схеме
7. Опрессуйте систему
8. Заливайте стяжку

Читайте так же:

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Спецификация материалов и оборудования

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться. Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Преимущества и недостатки теплого пола

Главные особенности в теплых полах – это их тепловая инерция и слабо нагревающаяся поверхность. При обогреве пола достигается комфортная для человека температура в 25-25 градусов тепла, что ниже радиаторного обогрева минимум в два раза. Прогрев полов происходит равномерно.

Комфорт из-за равномерного прогрева пола позволяет ногам быть в тепле, при этом голове будет прохладно. Для человека такое соотношение называется тепловым комфортом и признается оптимальным;
Экономичность установленной системы позволяет сэкономить много тепла – до 85%, что отразится в первую очередь на счетах за коммунальные услуги;
Эстетичность теплого пола однозначна – радиаторы на стенах, даже в современном исполнении придется скрывать предметами мебели. Управление температурой происходит из соседней комнаты или другого помещения – котельной или коридора;
Отсутствие вредных испарений при нагреве, нет плавающих частиц пыли. Греющий контур находится внутри пола, поэтому в нагревательных элементах не будет скапливаться пыль;
Влажность воздуха повышается из-за отсутствия пересушивания от батареи

Слизистые в горле и носу не пересыхают, что крайне важно, если в доме есть дети.

К недостаткам теплых полов можно отнести высокую стоимость установки, возможность ошибки при монтаже непрофессионалами, ограничение на использование напольных покрытий. Внутри комнаты с теплыми полами не кладут ковры или ковролин.

Тепловая инерция пола с обогревом также считается недостатком, поскольку остывает прогретая стяжка довольно долго. Основание нужно хорошо теплоизолировать, чтобы контур не направлял потоки вниз. При поломках ремонт по сложности и затратам близок к установке новой системы.

Элементы системы

Ленинградка состоит из следующих элементов:

• нагревательного котла, который обычно устанавливается в подсобном помещении (котельной);
• труб для стояка и подводки;
• расширительного бачка (мембранного либо не герметичного);
• радиаторов отопления.

Для увеличения эффективности система может быть дополнена следующими компонентами:

• кранами Маевского для стравливания воздуха из системы;
• гидравлическим насосом. Улучшает циркуляцию, но делает систему энергозависимой. Устанавливается на обратном трубопроводе;
• байпасами с игольчатыми вентилями, позволяющими плавно регулировать поток теплоносителя;

Байпас в системе отопления – это маленький отрезок трубопровода, который устанавливается параллельно арматуре, запорной и регулирующей

Регуляторы температуры для батарей

Шаровые клапаны на батареях отопления

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

• монтаж трубы по схеме змейка»
• укладка трубопровода по схеме улитка;
• комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Характеристика теплого пола

Теплый пол от отопления можно назвать наиболее экономичным вариантом при наличии центрального отопления

Для того чтобы осуществить его монтаж, необходимо взять во внимание ряд аспектов. Суть такого горизонтального обогрева заключается в бесконечной циркуляции горячей воды из батареи центрального отопления по специальному напольному контуру. Пол может быть одно или двухконтурным

Сам контур представляет собой изогнутую трубу, по которой и проходит горячая вода. В процессе циркуляции труба нагревается и интенсивно отдает тепло напольному покрытию

Пол может быть одно или двухконтурным. Сам контур представляет собой изогнутую трубу, по которой и проходит горячая вода. В процессе циркуляции труба нагревается и интенсивно отдает тепло напольному покрытию.

Для того чтобы правильно и продуктивно происходила циркуляция, необходим специальный насос. Если батареи отопления его не имеют, то будет необходимо его приобрести. Некоторые домовладельцы решаются обойтись без него, создав своими руками уклон в контуре, но этот процесс слишком трудоемкий и, по сути своей, нецелесообразный, ведь можно просто приобрести насос.

Система с уклоном в контуре подразумевает циркуляцию под действием физики, а именно, гравитации. В этом случае перемещение воды не будет иметь необходимую скорость, да и прогрев из-за наклона будет неравномерным.

Важный аспект – расчет длины контуров. Он зависит напрямую от квадратуры помещения. Если комната небольшая, то будет достаточно одной трубы. Длина ее не должна превышать 30 метров.

Если квадратура превышает 17 кв.м., то потребуется две трубы. В этом случае длина контура не должна превышать 50 метров. Можно разделять контуры, если длина труб получается больше 30 и 50 метров соответственно, но укладываться они должны параллельно.

Нюансы применения твердотопливного котла

Если газ невозможно применять для обогрева, то лучше всего выбрать твердотопливный котел. Здесь также нужны определенные элементы для работы системы, к которым относятся:

Трубы. Здесь так же нужны стандартные полипропиленовые изделия.

Радиаторы. Лучшим выбором считаются алюминиевые конструкции, в которых имеется нужное количество секций

Перед прокладкой теплого пола важно знать, из чего выполнены напольные покрытия, поскольку они должны быть подходящими для установки этого оборудования.

Монтаж оборудования практически ничем не отличается от формирования любой закрытой гравитационной системы. Может применяться двухтрубная или однотрубная система

Важно монтировать специальную запорную арматуру, которая позволит не только регулировать теплоотдачу, но и обеспечивать балансировку всей конструкции. Между подающим трубопроводом и обратным устанавливается теплоаккумулятор, который может полностью перекрываться арматурой

Типы теплых полов

Производителями предлагается сразу несколько вариантов теплых полов:

• Водяной;
• Инфракрасный;
• Электрический.

Все они могут быть установлены в ванной комнате. Каждый тип обладает своими особенностями, преимуществами и недостатками.

Водяной теплый пол

Наиболее популярный вариант. Отличается безопасностью в процессе эксплуатации. Зачастую он внедряется в общую отопительную систему. Имея индивидуальный тип отопления обязательно надо задуматься об этой технологии. Работы проводятся максимально быстро и просто. Монтируются термостойкие трубы, создается теплоизоляция, заливается стяжка и стелится финишное покрытие. Главное – чтобы мощность бойлера, газовой колонки или котла позволяла снабжать систему необходимым количеством воды.

Как вариант, можно подключить теплый пол к центральному водоснабжению. Это снизит затраты на электроэнергию для подогрева воды, но придется устанавливать дополнительное оборудование.

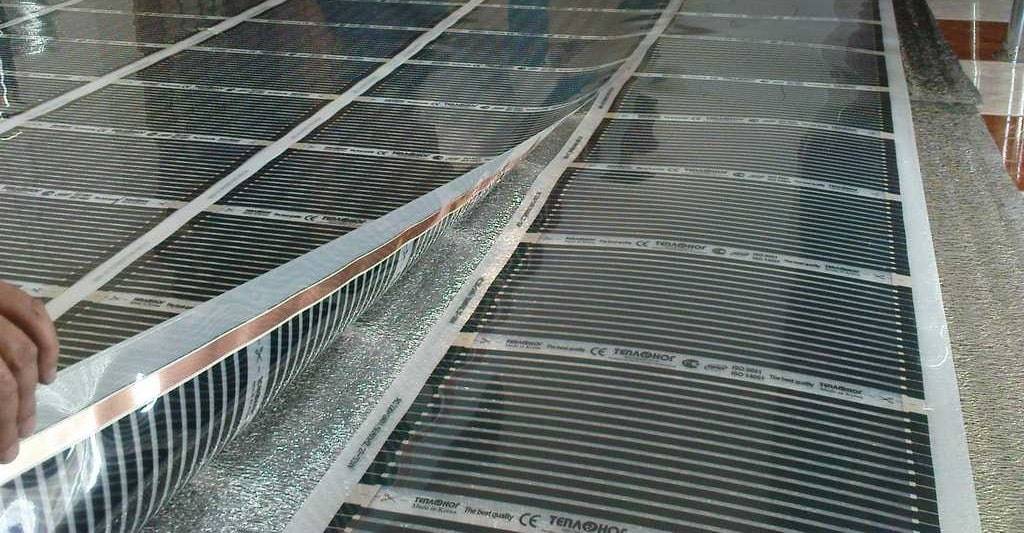

Инфракрасный теплый пол

Не столь популярный вариант как предыдущий. Система стоит немалых денег, но цена вполне оправдана. Устанавливать такой пол желательно в помещениях с большой площадью. Так можно заменить стандартное отопление. Инфракрасный пол считается индивидуальной самодостаточной системой отопления. То есть, никаких дополнительных приборов устанавливать не придется.

Инфракрасный пол легче монтируется, чем другие типы теплых полов.

Электрический теплый пол

Вариант прекрасен тем, что фактически отсутствуют противопоказания по эксплуатации. Но, зачастую приходится существенно усиливать электропроводку. Обязательно надо предварительно проконсультироваться со специалистом. Опытный электрик разработает грамотный план, который позволит установить систему и без каких-либо опасений ее эксплуатировать. Ни в коем случае не надо выполнять работы по монтажу самостоятельно, если нет соответствующих знаний и умений.  Дополнительно нужно установить термодатчик. Прибор позволит контролировать температуру воздуха и настраивать систему на работу в оптимальном режиме.

Отвечая на вопрос – нужен ли теплый пол в ванной комнате, можно дать однозначный ответ. Такое решение окажется правильным. Нет ничего важнее, нежели здоровье и уют в доме. В ванной комнате, которая у многих ассоциируется с влажностью, иногда – сыростью всегда будет тепло, комфортно и безопасно.

Не забудьте поделиться публикацией в соцсетях!
