Работа с калькулятором

В основе функционала калькулятора лежит метод коэффициентов, то есть, используется оптимальный вариант уже готового расчета теплых водных полов, который может быть изменен под нужды конкретного проекта. Пользователь может изменить все параметры под свое помещение, задать его габариты и температуру подачи/обратки.

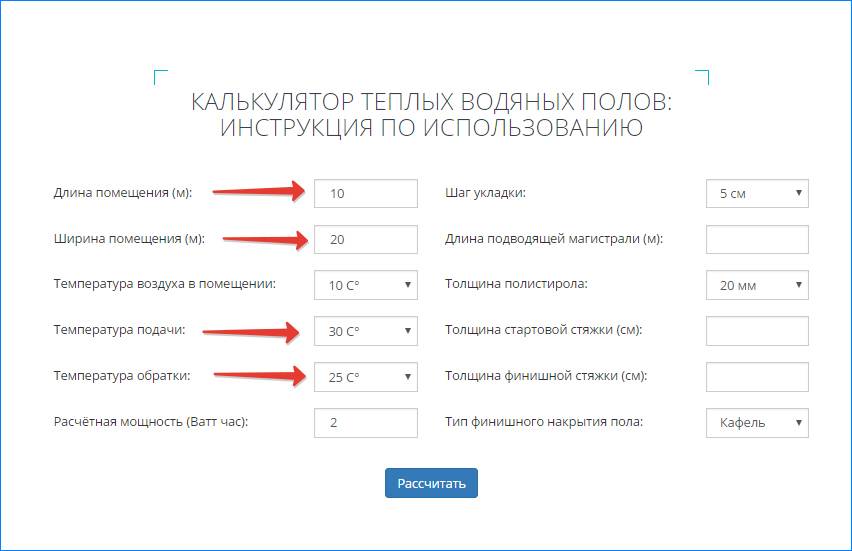

Начните заполнять поля онлайн-калькулятора

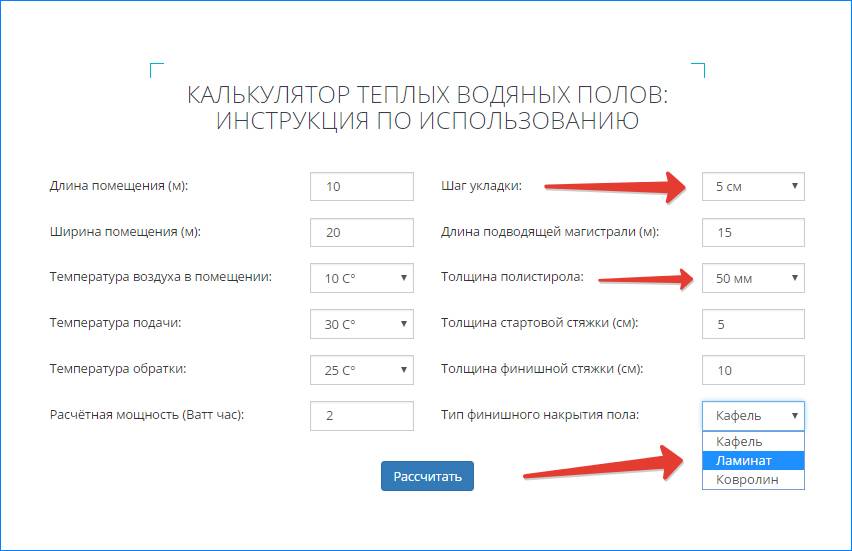

Задайте остальные данные, не забудьте про тип напольного покрытия. Если вы хотите использовать, к примеру, деревянный паркет, то мощность системы должна быть больше, поскольку дерево обладает не высокой теплопроводностью. Лучше отдать предпочтение в пользу кафеля или ламината.

Заполните остальные поля таблицы, указав тип финишного накрытия пола

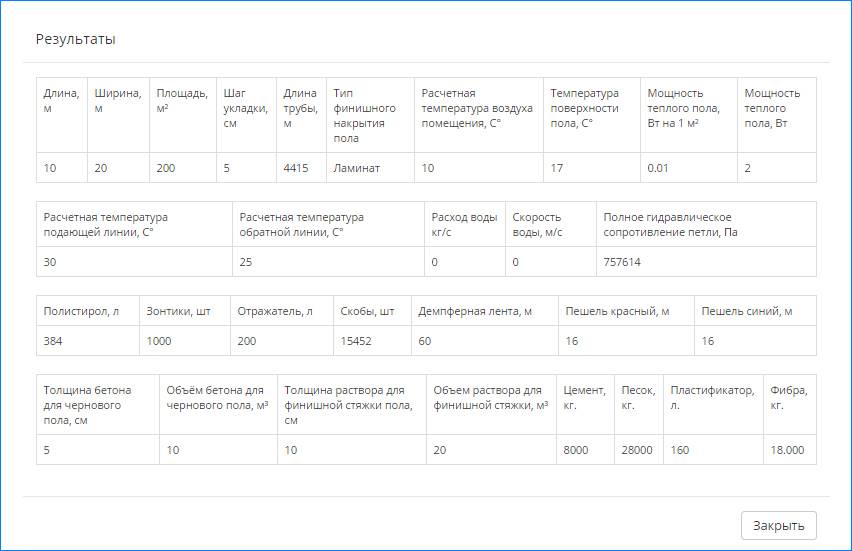

После того как все поля будут заполнены – нажмите на кнопку “рассчитать”

Обратите внимание – расчет теплого водяного пола с использованием специализированного калькулятора получается значительно точнее, чем проект созданный вручную. Принимая во внимание тот факт, что метод «коэффициентов» опирается на параметры реально созданного эталонного теплого пола

Расчет теплого водяного пола по вашим критериям

Подводя итоги, можно сделать вывод – данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, помимо типичных данных, еще и информация о начальной и финишной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его отличным помощником при прокладке теплых полов в вашем доме.

Как рассчитать мощность водяного теплого пола

Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.

 Для расчёта мощности системы потребуется знать:

  • площадь и конфигурацию помещения;
  • расход теплоносителя;
  • теплопотери;
  • укладочный шаг.

Составление плана

Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.

Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.

Определение площади

При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.

Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.

Расчёт теплопотерь

Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.

При расчёте тепловых потерь учитывается:

  • площадь комнаты;
  • размер окон и дверей;
  • высота потолка;
  • число наружных стен;
  • температура за окном;
  • теплоизоляция стен;
  • тип комнаты, которая находится выше.

Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.

Расход теплоносителя

Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.

Расход воды рассчитывается по формуле:

  • G – расход воды в кг/ч;
  • Q – тепловая мощность в Вт;
  •  Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
  • 0.86 — коэффициент теплоёмкости воды.

Шаг укладки и длина контура

Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.

Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.

Рассчитать длину контура можно по формуле:

где:

  • F — площадь помещения;
  • b — укладочный шаг.

Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.

Мощность пола

Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.

Хватит ли теплого пола для обогрева дома. Лайфхак от Cпроектируй.рф

Watch this video on YouTube

Плотность теплопотока рассчитывается по формуле:

где:

  • q — показатель теплопотерь;
  • F — площадь.

Производительность котла

Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.

К полученному результату нужно добавить 15% – это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.

Производительность современных котлов – 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.

Циркуляционный насос

Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.

 Чтобы определить производительность насоса можно воспользоваться формулой:

где:

  • Pн — мощность отопительного устройства в кВт;
  • tобр.т — температурный показатель теплоносителя в обратке;
  • tпр.т — уровень температуры в подаче.

Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.

После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.

Оптимальное расстояние между витками труб в разных формах укладки и правила расчета

После выбора вида труб и метода их монтажа, следует произвести расчёт — какое расстояние между контурами водяного пола будет оптимальным для вашей конструкции?

Как уже было сказано выше, если класть контур с большим сечением близко, то поверхность пола будет перегреваться. И наоборот, редкое расположение мелких труб тёплого пола приведёт к тепловым пустотам.

Есть несколько моментов, которые надо учитывать при определении правильного шага петель для водяных полов, ведь это влияет на равномерное распределение тепла:

  1. Промежуток между петлями колеблется от 50 до 450 мм, и зависит от диаметра труб.  Для упрощения процесса расчёта, чаще используется число кратное 50. А для частного строения — 100, 150, 200 и т. д.
  2. На шаг оказывает влияние уровень тепловой нагрузки. При средней нагрузки 50-80 Вт/кв.м рекомендованное интервал 100 — 200 мм.
  3. Расстояние от стен до первого витка должно составлять минимум 20 см.

Опытные мастера нередко используют технику переменного шага укладки трубопровода. В зонах под окном или около двери труба ложиться чаще.

Важно определить оптимальный интервал между ветками, так как жидкость в трубах влияет на половое покрытие, а правильность выбора шага обеспечит эффективное распределение водяных потоков

Змейка

«Змейка» — простой способ в расчёте и монтаже, поэтому данная схема довольно распространена. Нагревательный элемент сначала должен прокладываться в наиболее холодных участках комнаты — около уличных стен, балкона и окон. После чего, петлями, параллельно стене обходится вся площадь, и контур возвращается к прибору отопления.

Однако, укладка «змейкой» не позволяет равномерно прогревать поверхность. Чаще, такая схема применяется при наличии ещё одного источника обогрева, или для маленьких помещений. При «змейке», укладочный шаг должен быть по возможности минимальный — 100 мм.

Угловая змейка

Контур кладётся по наружному углу, а следующая петля размещается параллельно. Данный способ идеально прогревает углы. При наличии трёх наружных стен, рекомендовано использовать вариант — «двойная угловая змейка».

Двойная змейка

Принцип укладки такой же как «змейкой». Отличие в том, что возвратная труба идёт параллельно прямой. При этом варианте промежуток между петлями допустимо увеличить от 150 до 250 мм.

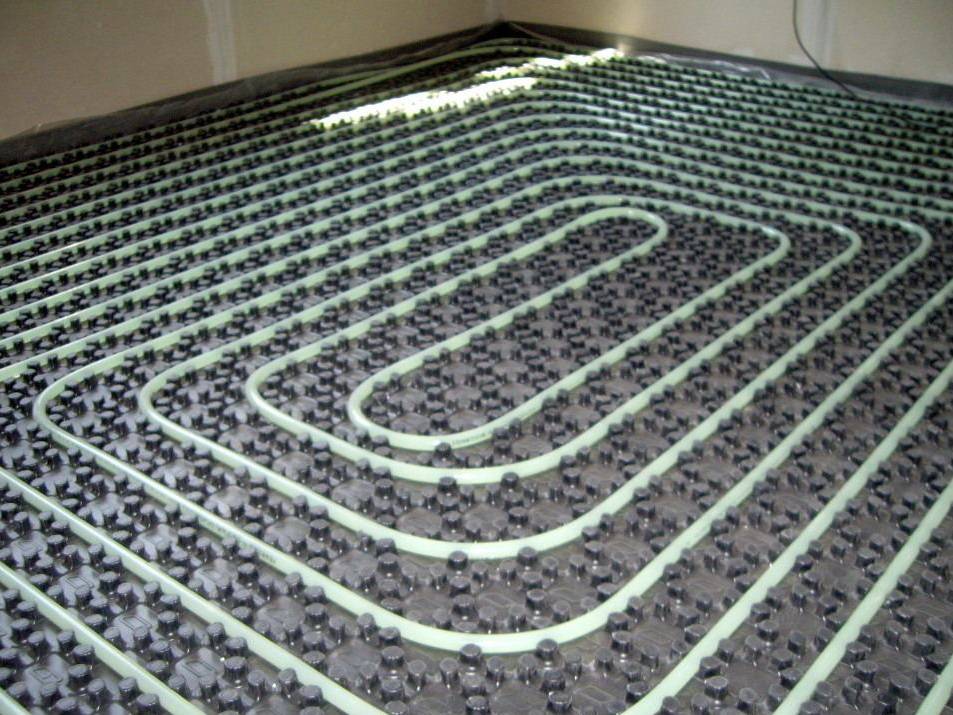

Улитка

Трубы располагаются по периметру комнаты, а затем по спирали закручиваются к середине. Ветки обратки идут между петель с горячей водой. Это самая оптимальная схема, прогрев пола осуществляется равномерно, но данный метод более трудоёмкий.

Способ «улитка» даёт возможность размещать трубы с максимальным расстоянием друг от друга, так как теплопотери не значительны. Кроме того, при использовании этой схемы уменьшается расход трубопровода.

Укладка ТП улиткой, особенности схемы, плюсы и минусы, расчет шага и длины контуров, нормы и СНИПы.

Комбинированный способ

При большом помещении можно использовать комбинированную схему. Рекомендованный вариант — две петли «улиткой», и 3 — 4 «змейкой». Работа водяного тёплого пола будет эффективней, если по краям укладывать трубопровод «змейкой», а по центру «улиткой».

Как проводится расчёт длины теплоносителей

Расчёт длины трубопровода основывается на совмещении разных параметров:

  • размер помещения;
  • необходимая температура воздуха;
  • температура на входе и выходе;
  • расположение труб, расстояние между ними;
  • вид финишного покрытия пола;
  • толщина стяжки под системой и над ней;
  • длина подводящей магистрали.

В некоторых случаях для калькуляции требуются дополнительные показатели. Наиболее важным является расположение теплоносителей в стяжке.

Существуют общие правила, на которые ориентируются мастера и любители.

  1. Расстояние от стены до внешнего контура труб – 20-30 см.
  2. Промежуток между трубами – 30 см (учитывается диаметр самого теплоносителя – 3 мм).
  3. Расстояние от конца трубы до коллектора – примерно 40 см.

Включая данные показатели, рассчитывается максимальная длина контура водяного пола.

Показатели температуры

Температурный режим в теплоносителе влияет на размер трубопровода. Чтобы по полу комфортно было перемещаться, вода должна быть нагрета максимум на 60 градусов. Оптимальный нагрев самой поверхности зависит от назначения помещения:

  • жилые – 29 градусов;
  • проходные – 35 0 ;
  • рабочие — 33 0 .

Для контроля и регулирования данного показателя устаналивают датчики. Их обычно 2: на входе и выходе из системы. Разница температур на этих приборах – не более 5 градусов.

При работе системы напольного обогрева вода циркулирует по трубам. Проходя по всему контуру, она охлаждается. Общая длина трубы влияет на скорость этого процесса.

Коллектор

Коллектор – главный элемент системы отопления пола, который служит её началом и концом. Эти устройства имеют 2 модификации: внутреннюю (монтируются в полу) и внешнюю (устанавливаются в помещении на стене). При расчёте длины контура водяного тёплого пола учитывают подведение теплоносителей к данному прибору.

Количество воды

Для создания водяного тёплого пола количество потребляемой жидкости является приоритетным показателем. Недостаток её приведёт к быстрому охлаждению системы и поверхности. Вариант калькуляции потребляемой воды может быть следующим:

  • 20 м. кв – площадь помещения;
  • 27 см – расстояние между трубами;
  • 15 труб – количество основных деталей для создания змейки;
  • 40 см – расстояние от трубы до коллектора.

При учёте данных показателей максимальная длина контура составит 51 метр. Это общие размеры всех деталей.

Если габариты помещения таковы, что максимальная длина труб превышает 100 м, водяной контур лучше не монтировать. Его эффективность будет низкой. Оптимальными считаются 70 м. При необходимости устройства тёплого пола на превышающей 100 м площади стоит создать 2 приблизительно одинаковых контура. Например, первый – 62,5 м, второй – 77,5.

Для трубопровода в 51 м потребуется 17,5 литров воды. Такое количество жидкости должно присутствовать в системе. Для её пополнения используется насос. Он заставляет воду циркулировать, способствуетвозмещению потерь от естественного испарения.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, ммРасход трубы на 1 м2, м. п.
10010
1506,7
2005
2504
3003,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;
  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;
  • длина труб равна 85 м;
  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;
  • L – метраж длины изделия;
  • p – давление насоса;
  • G – расход воды, которая циркулирует в трубах (описывается в документации);
  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

К примеру, если помещение требует 240 м трубы, то следует создать три конструкции по 80 м. При этом контурам не обязательно соответствовать друг другу. По мнению экспертов, разница может составлять до 15 метров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;
  • шаг 20 см подходит для 16 м2;
  • шаг 25 см – 20 м2;
  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Памятка перед монтажем. Частично аккумулирующее отопление

Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.

Этапы установки пола

После того, как вы выбрали качественные и надежные трубы, рекомендуется приступать к монтажу теплого пола. Делать это нужно в несколько этапов.

Установка теплоизоляции

На этом этапе проводятся подготовительные работы, расчищается пол и укладывается слой теплоизоляции. В качестве теплоизоляции может выступать пенопласт.Пласты пенопласта укладываются на черновой пол. Толщина пенопласта не должна превышать 15 см. Рассчитывать толщину рекомендуется в зависимости от размеров комнаты, её расположения в квартире, а также индивидуальных предпочтений человека.

Установка гидроизоляции

После того как пенопласт будет уложен, необходимо укладывать слой гидроизоляции. В качестве гидроизоляции подойдет полиэтиленовая пленка. Полиэтиленовая пленка закрепляется к стенам (возле плинтуса), а сверху пол армируется сеткой.

Укладка и закрепление труб

Далее можно укладывать трубы для теплого пола. После того, как вы рассчитали и выбрали схему укладки труб, этот процесс не займет у вас много времени. Укладывая трубы их необходимо закреплять на арматурной сетке специальными растяжками или хомутами.

Опрессовка

Опрессовка – это практически последний этап монтажа теплого пола. Опрессовку необходимо проводить в течение 24 часов при рабочем давлении. Благодаря этому этапу можно выявить и устранить механические повреждения труб.

Заливка бетонным раствором

Все работы по заливке пола производятся под давлением. Стоит заметить, что толщина слоя бетона не должна превышать 7 см.

После того, как бетон высохнет, можно стелить пол. В качестве напольного покрытия рекомендуется использовать плитку или линолеум. Если вы выберите паркет или любую другую натуральную поверхность, из-за возможных перепадов температуры такая поверхность может прийти в непригодность.

Тонкости и нюансы подключения водяных теплых полов

Познакомившись с различными вариантами оборудования и монтажа теплых водяных полов, следует напомнить о существовании некоторых нюансов, которые необходимо учитывать. Остановимся подробнее:

  • укладка водяного контура;
  • проверка функциональности готовой отопительной системы;
  • заливка стяжки, укладка напольного покрытия.

Первое на что важно обратить внимание – это способ укладки греющей трубы. Если для вас теплый пол является единственный вариантом обогрева в доме, то труба монтируется с минимальными отступлениями. Шаг трубы в данном случае составляет 15-20 см

Шаг трубы в данном случае составляет 15-20 см

В том случае, если теплый пол дл вас только вспомогательная система обогрева, труба укладывается с шагом до 30 см

Шаг трубы в данном случае составляет 15-20 см. В том случае, если теплый пол дл вас только вспомогательная система обогрева, труба укладывается с шагом до 30 см.

Труба фиксируется специальными зажимами или клипсами, однако, без жесткой фиксации. При подаче горячего теплоносителя, трубопровод расширяется, что неизбежно вызовет динамическое смещение всего контура. Укладывая водяную трубу по схеме улитка, не забывайте по наличие обратного хода. Самая оптимальная длина трубы для теплых полов составляет 70 м. Если для обогрева одного помещения всей длины не хватает, сделайте два одинаковых по длине водяных контура.

К примеру: для обогрева комнаты 10 м2 вам потребуется 67 м греющей трубы (при шаге в 15 см.).

Завершающим этапов работ является пробный пуск, который осуществляется для проверки работоспособности системы отопления и всех элементов конструкции. Первый пуск осуществляется на 2-4 часа. Давление при пуске должно превышать рабочее в 1,5-2 раза. Каждый час рабочее давление нужно понижать на 0,03 МПа, доводя до оптимальных параметров. Температура нагрева в этот период должна равномерно повышаться до рабочих значений.

В завершении, когда вся система работает, можно приступать к заливке бетонной стяжки или к оборудованию наборной конструкции.

Система водяного теплого пола: как устроена?

Система включает в свой состав следующие обязательные компоненты:

  • источник тепла (котел, стояк централизованного отопления);
  • теплоноситель (вода, тосол, масло и др.);
  • трубы обогрева;
  • утеплитель;
  • управляюще-распределительное устройство;
  • насос циркуляционный.

По разветвленной сети трубопроводов, расположенных на полу под покрытием, циркулирует теплоноситель. Источником тепла обычно выступает газовый котел.

Использование водяных полов в квартирах с источником тепла, подающимся централизованно по стояку, допускается в домах с поквартирной горизонтальной разводкой отопления.


Схема обустройства теплого пола

С целью одинакового прогрева полов трубы размещают на не большом расстоянии между собой (100-200 мм). У стен расстояние между трубами оставляют меньше чем в центре помещения. Раскладка труб проводится по двум схемам:

  • змейкой – ассоциируется с трассой слалома или зигзагом;
  • улиткой – напоминает спираль.

Теплоноситель, прогретый до температуры 35-45 градусов, проходя по трубопроводу, теряет температуру. Оптимальная длина трубопровода (петли) до 120 м. Этого хватает для покрытия помещения площадью до 20 м2. Для больших помещений монтируют несколько трубопроводов. К источнику тепла их подсоединяют параллельно через коллектор, который располагают в специальном шкафу. В нем же устанавливают запорную и управляюще-регулирующую аппаратуру (манометры, термостаты, сливные краны, датчики расхода, воздушные клапаны), а также насосы.

Какие трубы для теплого пола лучше использовать

С целью проведения горячего отопления в полу трубы оценивают по трем критериям:

  1. Теплопроводность. Чем выше проводимость материала трубы, тем менее инертным будет обогрев.
  2. Гибкость. Хорошая гибкость материала позволит размещать трубы ближе друг к другу.
  3. Долговечность и отсутствие протеканий. Течь в полу – проблемная ситуация, которая требует демонтажа конструкции.

Сразу можно отбросить стальные трубы, т.к. гнуть их в таких объемах не представляется возможным.

Металлопластиковая труба для теплого пола

Представляют собой полиэтиленовые трубы, армированные слоем алюминия, который обеспечивает конструкции нужную жесткость и улучшает теплообменные свойства. Кроме того, металлопластик позволяет формировать нужные изгибы и углы.

Проведем оценку металлопластиковой трубы по пятибалльной шкале.

  1. теплопроводность 4+;
  2. гибкость 5 баллов;
  3. долговечность 5 .

Металлопластиковые трубы легки и просты в монтаже, имеют приемлемую стоимость.

Полипропиленовая труба для теплого пола

Трубы из полипропилена считаются неплохим бюджетным вариантом организации отопления через пол. Их существенным минусом является ограниченный угол изгиба, что не позволит размещать трубы по отношению друг к другу ближе, чем на 30 см.

  1. теплопроводность – 4;
  2. гибкость – 4;
  3. долговечность – 5.

Трубы из сшитого полиэтилена

Еще один вариант полимерных труб. Состоят из двух слоев полиэтилена, двух клеевых слоев и кислородного барьера между ними. Обладают хорошими показателями резистентности к температурным воздействиям. Однако, если вы не планируете разогревать ваш пол до 50 градусов С, этот параметр вряд ли будет важен.

  1. теплопроводность – 4;
  2. гибкость – 4;
  3. долговечность – 5.

Как видно из оценок, трубы из сшитого полиэтилена в целом соответствуют полипропиленовым трубам.

Медная труба для теплого пола

Наиболее эксклюзивный вариант, как по сложности монтирования, так и по финансовым затратам. Безусловно, медь – один из самых теплопроводных металлов. Однако, как и любой металл, подвержена коррозии и окислению, что отражается на долговечности и более высокой вероятности образования течей по сравнению с полимерными трубами.

  1. теплопроводность – 5;
  2. гибкость – 4;
  3. долговечность – 4.

Таким образом, в рейтинге три вида труб набирают по 13 баллов каждая. Один вид – металлопластиковый – получает 14 баллов с плюсом. Следовательно, лучшая труба для водяного пола – металлопластиковая.

Расчет трубы для теплого пола

В среднем, на 1 м2 необходимо 5 погонных метров трубы. Этот способ является более легким в определении того, сколько нужно трубы на м2 для обустройства теплого пола. При таком расчете длина шага составляет 20 см. Определить необходимое количество трубы можно с помощью формулы: L = S / N * 1,1, где:

  • S – площадь помещения.
  • N – Шаг укладки.
  • 1,1 – запас трубы на повороты.

При расчетах также необходимо добавить количество метров от пола до коллектора и назад. Пример:

    • Площадь пола (полезная площадь): 15 м2;
    • Расстояние от пола до коллектора: 4 м;
    • Шаг укладки теплого пола: 15 см. (0,15м.);
    • Расчеты: 15 / 0,15 * 1,1 + (4 * 2) = 118 м.

Расчет длины труб

Чтобы подсчитать, сколько трубы потребуется для теплого водяного пола, воспользуйтесь следующей формулой:

S / H x 1,1 + D x 2 = L

В этой формуле (все значения в метрах):

  • L – Необходимая длина труб;
  • S – Площадь помещения;
  • H – Шаг между трубами;
  • D – Расстояние от комнаты до коллектора.

Коэффициент 1,1 в формуле – это необходимый запас в 10%. При укладке пола могут остаться неиспользованные обрезки, неправильно отрезанные или ошибочно отмерянные куски труб. Чтобы их учесть вам необходимо добавить эти 10%.

Расстояние между трубами теплого пола зависит от диаметра труб и потребности в тепле. Если вы хотите сделать подсчет самостоятельно, можете воспользоваться этой таблицей:

Таблица теплоотдачи теплого водяного пола в зависимости от диаметра труб и шага укладки.Пример расчета длины труб для теплого пола

  • Длина комнаты 4 метра;
  • Ширина комнаты 3,5 метра;
  • Расстояние между трубами – 20 см;
  • Расстояние до коллектора – 2,5 метра.

Вычисляем площадь помещения: 4 х 3,5 = 14 кв.м.

Подставляем значения в формулу и получаем: 14 / 0,2 х 1,1 + 2,5 х 2 = 82 погонных метра труб.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
