Технология укладки теплого пола своими руками: мастер-класс!

Отличия теплых водяных полов от обычных систем обогрева

От стандартных систем отопления они отличаются своей конструкцией, предусматривающей установку нагревательных элементов во внутреннем пространстве полов. Если взять обычные радиаторы, традиционно устанавливаемые под окнами, то весь воздух, нагретый ими, стремится сразу же уйти под потолок по самому короткому пути. В результате, нагреваются только верхние воздушные слои, а не все помещение.

Постепенно воздух начинает остывать и спускаться на более низкий уровень. Здесь он вновь нагревается от батарей и поднимается в сторону потолка. Следовательно, тепло распределяется таким образом, что нагретый воздух присутствует только возле радиатора и вверху под потолком. Центр помещения остается непрогретым и ноги начинают мерзнуть из-за недостаточного количества тепла на нижнем уровне. Теплые полы, в том числе и водяные, работают совершенно по другому. В этой конструкции нагревательные элементы равномерно распределяются по всей площади полов, и тепло также излучается со всей поверхности. Поэтому наиболее теплый воздух будет находиться преимущественно у поверхности полов, не поднимаясь выше двух метров. После окончательного распределения воздушных потоков, самая холодная температура окажется под потолком, а теплая – в районе пола. При таком разделении человек испытывает наиболее комфортные ощущения.

Благодаря своим конструктивным особенностям, водяные полы чаще всего используются в качестве основного отопления. Этим они отличаются от электрических систем, эксплуатация которых обходится значительно дороже из-за высокой стоимости электроэнергии.

Характеристики изделий РЕХ

Технология изготовления

При изготовлении продукции РЕХ используется сшитый полиэтилен. От обычного материала он отличается наличием дополнительных поперечных молекулярных связей в своей структуре. Дополнительные связи образуются в материале благодаря использованию одного из следующих методов изготовления полиэтилена:

  • нагрев под высоким давлением в присутствии пероксидов. Образованный таким методом сшитый полиэтилен маркируется PE-X a;
  • воздействие химического элемента силана образует материал PE-X b;
  • использование заряженных электронных частиц. В результате облучения электронами получается материал Труба PE Xc.

По своим характеристикам и эксплуатационным свойствам трубы, изготовленные по любой из приведенных технологий очень схожие. Однако некоторые специалисты склоняются к мысли, что имеет труба PE Xa более высокую стойкость к воздействию температур и механических повреждений.

Достоинства

Труба сшитый полиэтилен PEX имеет улучшенные характеристики и свойства. Основные среди них:

  1. Высокая прочность.
  2. Хорошая гибкость и возможность возвращаться в изначальную форму при механических воздействиях. Благодаря эластичности изделий не появляются трещины и заломы при продолжительном физическом воздействии даже при повышенной температуре.
  3. Способность выдерживать максимальную рабочую температуру до плюс 95ºС при атмосферном давлении (максимальном) до 10 атмосфер.
  4. Наличие антикислородной защиты.
  5. Экологическая и бактериальная чистота благодаря очень гладкой внутренней поверхности труб. Грязь, осадок и прочие отложения не задерживаются в трубе при транспортировке рабочей среды.
  6. Неподверженность воздействию химических составов.
  7. Хорошие диэлектрические свойства, которые значительно расширяет спектр использования РЕХ продукции.

Область применения

Благодаря улучшенным характеристикам такие трубы пользуются постоянным спросом для прокладки трубопроводов:

  • водоснабжения;
  • для транспортировки газообразной рабочей среды;
  • канализационных систем;
  • систем отопления;
  • устранения наледи водоотводов;
  • для теплого пола;
  • подачи технической воды и химической рабочей среды;
  • других систем, отвечающих за жизнеобеспечение промышленных и частных объектов.

Ассортимент продукции РЕХ

Производство полиэтиленовых труб охватывает широкий диапазон типов изделий, изготовленных с применением дополнительного комбинированного материала. Так, PEX-al-PEX трубы технологически состоят из нескольких слоев:

  1. Внутренний слой изготовлен из сшитого полиэтилена.
  2. Несущий промежуточный слой выполнен с применением алюминия.
  3. Снаружи труба покрыта термостойким полиэтиленовым защитным слоем.

Все слои скрепляются с помощью специального клеевого материала

Основное преимущество таких труб – это низкий коэффициент линейного расширения, что очень важно для систем отопления. Кроме того, эти металлопластиковые трубы имеют следующие преимущества:

  • сохраняют свою геометрическую форму при изгибе, что позволяет прокладывать трубы открытым способом;
  • могут выдерживать температуру рабочей среды плюс 100ºС при давлении до 10 атмосфер.

Труба PEX al PEX

Труба PEX EVOH покрыта дополнительно специальным антикислородным покрытием. Так как в современных отопительных системах одним из требований является изоляция от попадания кислорода, причиной проникновения которого может быть эффект диффузии через стенку пластиковых труб, то такая проблема решается с применением полимерного газонепроницаемого слоя с этиленвиниловым спиртом (evoh) в своей основе.

Основное предназначение данной продукции:

  • системы горячего и холодного водообеспечения;
  • напольное отопление (трубы 16 мм в диаметре);
  • высокотемпературное радиаторное отопление.

Выбор производителя

На рынке сегодня представлено довольно большое количество хорошей продукции, особенно хорошо себя зарекомендовали следующие торговые марки.

  1. Valtec. Изделия из сшитого полиэтилена этого бренда имеют антидиффузионный слой толщиной до 50,0 мкм.
  2. Трубы Uponor PE-Xa благодаря устойчивости к высокому давлению можно использовать в системах трубопроводов, в которых до недавнего времени применялись только металлические трубы. Кроме того, данные изделия не входят в реакцию с молекулами воды и следовательно не выделяют в нее вредные (токсичные) вещества, не снабжают ее посторонними запахами и вкусами, то есть не влияют на ее состав. Поэтому, идеально подходят изделия для использования в качестве питьевого водоснабжения.
  1. Трубы из сшитого полиэтилена Sanext также соответствуют государственным стандартам и пригодны для использования во всех системах трубопроводов.

Основные работы

Бетонная технология. Подходит для полов из бетонных плит перекрытия. Общая схема такая:

Шаг 1: На первом этапе демонтируется старое покрытие пола, удаляется стяжка, основание тщательно зачищается.

Если перепад высот или неровности зачищенного пола превышают 5 мм, не обойтись без выравнивания. Самовыравнивающуюся смесь следует готовить по инструкции, указанной на упаковке. Раствор выливается на очищенную от пыли и мусора поверхность, разравнивается шпателем и для удаления пузырьков воздуха прокатывается игольчатым валиком. На обувь необходимо надеть шипованные насадки. Более подробно о выравнивании пола самовыравнивающейся смесью .

Шаг 2: Выравненный черновой пол необходимо гидроизолировать – для этих целей можно использовать полотна толстой пленки из полиэтилена, уложенные с перехлестом в 15 – 20 см и скрепленные полосами скотча. Затем у основания стен по всему периметру сплошной полосой крепится демпферная лента, в качестве демпферной ленты можно использовать вспененный полистирол, толщиной 8 мм, компенсирующий тепловое расширение стяжки.

Шаг 3: Следующий этап – укладка теплоизолятора, он предотвратит возникновение теплопотерь. Традиционно используется рулонный фольгированный материал толщиной 50 – 150 мм (для первого этажа дома с неотапливаемым подвалом) или 30 – 50 мм (для верхних этажей отапливаемого дома).

На утеплитель можно положить армирующую сетку и крепить к ней трубы при помощи проволочных закруток или пластиковых хомутиков.

Это несколько устаревшая технология, которой на смену приходят новые решения, в частности:

  • монтаж на теплоизолятор фиксирующих траков для труб;
  • крепление труб непосредственно к фольгированному утеплителю при помощи особых скоб;
  • применение в качестве теплоизолятора специальных матов с выступами-фиксаторами для труб.

Шаг 4: Укладку труб следует выполнять строго по схеме, разработанной заранее. Если вы крепите трубы к арматурной сетке, следите, чтобы фиксация не была жесткой, иначе полимерная труба, расширившись при нагреве, может повредиться. Также избегайте чрезмерного изгибания трубы (на ее поверхности не должны образовываться белые полосы), укладывайте контур постепенно разматывая бухту, а не доставая из нее трубу виток за витком.

После подключения контура к коллектору крайне важно провести гидравлические испытания, которые выявят возможные погрешности в монтаже. Тема подключения водяного теплого пола слишком обширна и поэтому мы разберем ее в следующей статье

Система должна функционировать под давлением в 3 — 4 бар на протяжении суток или более.

Шаг 5: Если гидравлические испытания прошли успешно, можно приступать к заливке стяжки. Под плиточный или каменный пол лучше сделать стяжку толщиной 30 – 50 мм, чтобы тепло распространялось равномерно. Покрытие из ламината или паркета (рассчитанного на эксплуатацию при напольном отоплении) можно уложить на более тонкую стяжку, дополнительно армированную сеткой.

Для укладки стяжки установите параллельные друг другу маяки из алюминиевого профиля. Они закрепляются на комки гипсовой смеси и выравниваются по уровню. Затем промежуток между дальними маяками, а также зазор между крайним маяком и стеной заполняется раствором для стяжки.

При помощи правила стяжку следует разровнять. После частичного схватывания стяжки на всей поверхности пола удалите маяки, получившиеся углубления заполните рабочим раствором и разровняйте поверхность.

К эксплуатации теплого пола можно приступить только после набора прочности бетонной смесью, на что обычно требуется до 28 дней.

Раскладка труб

  • Трубы вдоль внешних стен должны укладываются плотнее, чем вдоль внутренних или посередине комнаты, но не менее, чем с шагом 10 см. Отступ от внешних стен – 15 см.
  • Если на полу присутствует стык между плитами, трубы кладут по обе его стороны, а пересекающие укладывают на металлические гильзы.

Раскладка труб

  • Что касается способа укладки, то можно выделить два наиболее распространенных: спираль (улитка) и змейка (зигзаг). Улитка более равномерно прогревает площадь, а змейка незаменима, если водяной теплый пол укладывается в помещении, расположенном даже с минимальным с уклоном.
  • Максимальное расстояние между трубами – 25 см.
  • На больших площадях практикуют двойную спираль или змейку.

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Создание системы теплого пола

Есть несколько вариантов того, как правильно смонтировать трубы.

  1. Как уже отмечалось выше, в случае, когда в роли утеплителя выступают теплоизоляционные плиты, то для труб уже есть место в выступах. Закрепить их там можно при помощи нажима ноги.
  2. На гладкие поверхности трубы монтируются при помощи специальных пластмассовых планок.
  3. Также элементы можно зафиксировать при помощи ячеистой арматурной сетки. Ее крепят сверху теплоизоляционного слоя, куда далее укладываются трубы, а при помощи проволоки или пластиковых хомутов их закрепляют.

Следует помнить, что система будет нагреваться, а соответственно трубы расширяться. Поэтому проволока не должна затягиваться вплотную, необходим зазор, дабы избежать деформации элементов.

Инструкция монтажа системы гласит о том, что всю работу следует начинать от подающего коллектора. Число контуров будет зависеть от формы комнаты.

Как только с контурами покончено, а сами трубы уже подключены к коллектору, можно приступать к стяжке. Но перед тем как выполнить этот завершающий этап, систему проверяют на наличие протечек, то есть она должна быть включенной. Это касается и самого момента заливки. Лучше всего в бетонную смесь добавить пластификатор, который поможет упрочнить всю конструкцию. Сама стяжка должна быть не меньше 5 см, после чего ее оставляют на 30 дней, чтобы она полностью высохла. Как только это время пройдет можно оформлять пол финишным покрытием.

Все вышерассмотренные моменты обязательны, особенно когда работы выполняются самостоятельно.

Стяжка и напольное покрытие

«Во время процесса заливки пола, в трубах, должно быть обеспечено постоянное циркулирование холодной воды с рабочим давлением».

Пластификатор тёплый пол

Раствор для заливки требует использование марки цемента от М 300 и выше. Ровность заливки обеспечивается маяками. Обязательным является добавление пластификатора, количество которого определяется согласно условию применения. Кроме того, сейчас продаются готовые смеси для ТВП.

Стяжку оставляют для высыхания. После чего включают систему, постепенно повышая температуру теплоносителя. По мнению экспертов, максимальная рабочая температура подаётся на 7-й день. Напольное покрытие можно делать только после полного застывания стяжки. Для него лучше брать материалы с хорошей теплопроводностью. Очень хорошо «работает» тёплый пол под плиткой, причём практически любой (керамической, керамогранитной и пр.).

Это как раз подходит для основных мест установки ТВП – санузлов, кухни и прихожей. Также неплохая теплопроводность под ламинат. Можно стелить и линолеум и ковролин, однако помните, выбранное покрытие должно иметь специальную маркировку, сообщающую о возможности его использования в качестве покрытия для ТВП.

Маркировки ламината

Вот, пожалуй, и всё что хотел рассказать.

«Хозяйке на заметку! Чтобы перебить устойчивый перегар от сантехника, просто попросите его разуться».

Кому интересна подобная строительная информация, подписывайтесь на новости, а также знакомьте с нами своих друзей и знакомых. Удачи и тёплых полов Вашей семье!

Цитата мудрости: Тот, кто действительно имеет авторитет, не боится признать свою ошибку.

Монтаж кабельного электрического теплого пола

Установка электрического пола особо актуальна в помещениях, в которых в качестве напольного покрытия выложена керамическая плитка. Планируя установить систему своими руками, можно применить один из трех вариантов монтажа:

Схема укладки теплого пола на бетонную стяжку

  1. Укладка системы в слой стяжки – больше применима для кабельных электрических полов, обустройство которых предполагает наличие подложки из гидроизоляционного и утепляющего материала.
  2. Установка электрического пола сверху стяжки – применима в случаях, когда в качестве финишного покрытия выступает керамогранит или кафель, имеющие высокую степень защиты от перегрева.
  3. Монтаж под покрытие – актуален для пленочных систем. Подходит в тех случаях, когда нет возможности предварительно выполнить бетонную стяжку и вместо нее выстилают фольгированный вспененный полиэтилен.

Совет: Учитывайте, что стяжка, выстилаемая поверх базовой основы, «крадет» высоту комнаты, поднимая уровень пола как минимум на 3-4 см.

Обустройство термоизоляции предотвращает уход тепла к соседям, повышая тем самым эффективность работы электрического теплого пола.

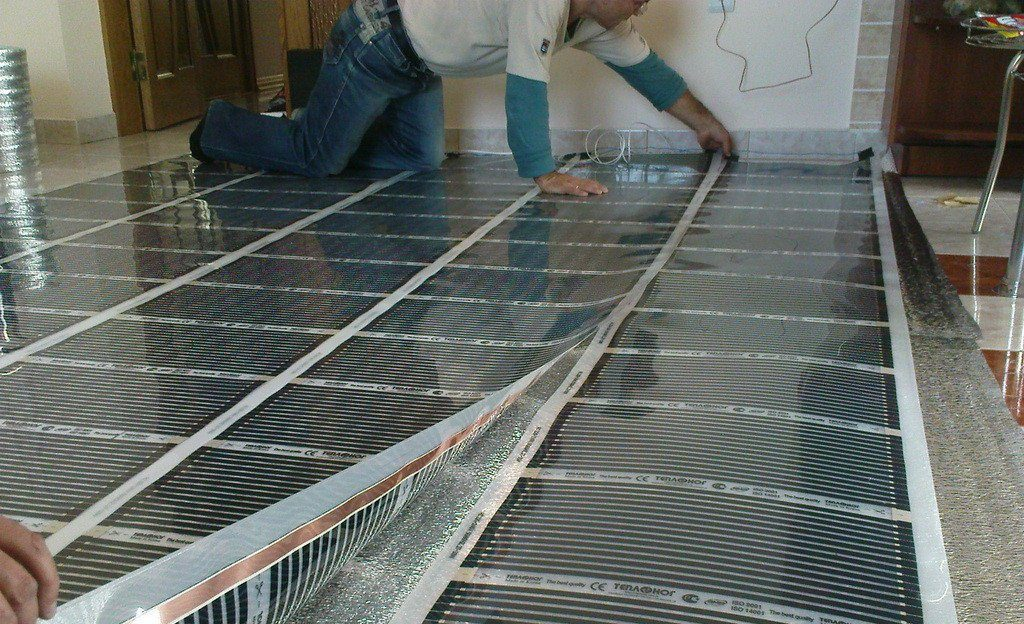

Монтаж пленочной системы

Технология монтажа электрического пола своими руками включает ряд основных этапов:

  1. Первым делом на бумаге рисуют масштабированный план комнаты, отмечая на места расстановки бытовой техники, стояков и отопительных батарей, а также стационарно стоящей мебели. Независимо от выбранного типа электрического пола, для обогрева можно задействовать только свободную площадь, а сами нагревательные элементы располагают на расстоянии не менее 10 см от стены. Старое покрытие очищают, устраняют видимые дефекты и неровности, при необходимости – удаляют вовсе. Для снижения теплопотерь основание выстилают теплоизоляционным материалом.

  2. На стене в наиболее удобном месте просверливают отверстие, куда размещают терморегулятор. От него обустраивают канавки под прокладку силового кабеля, соединяющего систему с регулирующим оборудованием. По периметру комнаты выкладывают теплоизолятор и заливают цементную стяжку. По высохшему основанию прокладывают монтажные ленты, закрепляя их через каждые полметра. Ориентируясь на выбранную схему, прокладывают кабель, делая линии укладки максимально ровными. Между кабелями устанавливают трубки датчиков температуры.

  3. Подключение и проверка системы

    Через пробуренную в стене канавку выводят свободные концы электропровода к месту распаечной коробки терморегулятора. Датчик температуры помещают в гофротрубу, прокладывая в канавку, а свободный конец электропровода выводят к распаечной коробке. Подключив концы к клеммам терморегулятора, подают сетевое напряжение и проверяют функционирование системы. Если все в порядке, то конструкцию полностью покрывают вторым слоем цементной стяжки. Раствор аккуратно выкладывают между рядов кабеля, стараясь не нарушить целостность системы.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Монтаж полов из греющего кабеля

Установка кабельных электрических теплых полов происходит в следующей последовательности:

  1. Крепеж нагревателей.
  2. Создание стяжки.

Нужно отметить, что кабель может быть закрепленным, и нет. Во втором случае его придется устанавливать самостоятельно. А вот в первом кабель закреплен на специальные маты из металла, либо специального волокна. Такие маты устанавливать намного проще.

Следует отметить ошибки, которые часто допускаются:

  1. Некачественный материалы для стяжки. На этом этапе следует подходить особо тщательно к выбору материала. В противном случае стяжка может потрескаться. Попытки исправить положение могут повредить нагревательные элементы.
  2. Установка датчика температуры. Он устанавливается во время заливки стяжки. Расположить его следует ближе к центру плиты, в гофротрубе. На следующих этапах он подключается к щиту управления.
  3. Проверка. Перед заливкой необходимо проверить работает ли установленная система.
