Установка плинтусов с кабель каналом

Принципы монтажа

Болгарка для резки плинтуса

Для проведения работ мастеру понадобятся:

  • Перфоратор для формирования отверстий под дюбели.
  • Ножовка или болгарка для резки плинтуса. Шлифмашина делает более ровный срез.
  • Молоток, оснащенный добойником.
  • Рулетка/линейка и строительный карандаш.
  • Бокорез для снятия оплетки с кабеля.
  • Отвертка.

Также для устройства скрытой проводки мастеру придется заготовить такие материалы:

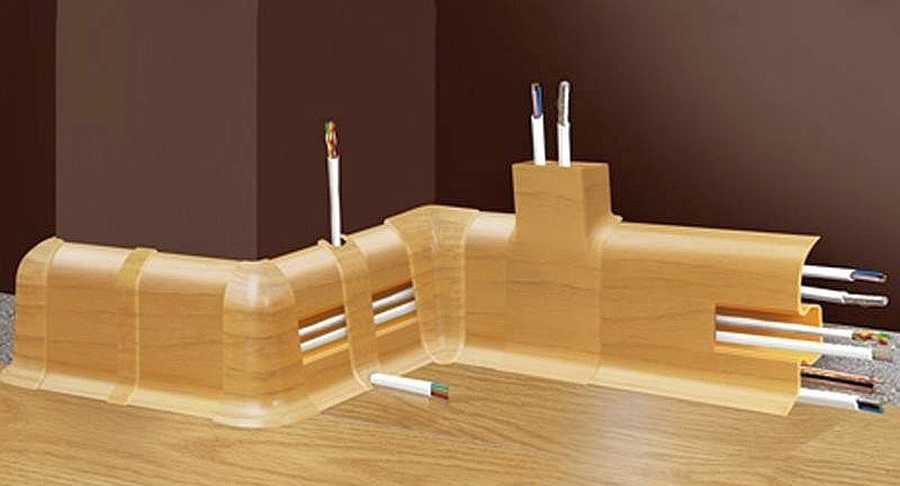

  • Пристенный бордюр (он же плинтус), оснащенный кабель-каналом. Его цвет и высота могут быть произвольными.
  • Торцевые заглушки в нужном количестве.
  • Кабель (трехжильный для заземления или двухжильный — без него).
  • Плинтусная розетка (мультибокс).

Мультибокс

Подрозетник представляет собой короб с переходником внизу

Это специальная плинтусная накладка, которая имеет вырезы под профиль пристенного бордюра. Укладывается на него вплотную. В продаже есть разные модификации профилей, так что можно выбрать любой мультибокс под всякий плинтус.

Чаще накладку используют для установки обычной розетки. Но в ней можно размещать выходы под кабели телефона, интернета и пр. Монтируется мультибокс максимально просто и быстро.

Кабель-канал

Несмотря на то, что часто в ПВХ-плинтусе уже есть встроенный канал, некоторые мастера предпочитают использовать отдельные пластиковые П-образные короба под укладку кабеля. Внешне каналы различаются по глубине и высоте, что позволяет проложить в них одновременно от 2 до 5 проводов. Сверху короб закрывается декоративной крышкой. Кабель канал укладывают под плинтус (кроме деревянных или каркасных домов).

Розетки внутренние и внешние

Встроенные точки питания монтируют в мультибокс, а наружные используют в тандеме с кабель-каналом при укладке проводки в деревянных домах. Если внутреннюю точку питания можно использовать по любым стенам, кроме древесины, то для применения внешней розетки ограничений нет.

Достоинства и недостатки

Помимо того, что пластиковый вариант ничуть не уступает по эксплуатационным характеристикам изделию из МДФ, он может выглядеть как настоящее лакированное дерево. Перечислим основные преимущества пластикового изделия:

  • устойчив к перепадам температур;
  • может использоваться в условиях с повышенной влажностью воздуха;
  • не подвержен воздействию насекомых;
  • не деформируется и не теряет своих свойств в течение продолжительной эксплуатации;
  • не выгорает и не меняет свой оттенок;
  • широкий ассортимент позволяет подобрать идеальный вариант для любого интерьера.

Единственным недостатком является в невозможность использования пластикового элемента отделки при температурах ниже -5 градусов Цельсия. При низких температурах материал теряет эластичность и легко трескается. Поэтому устанавливаются пластиковые плинтусы только внутри зданий.

Пожаробезопасность

Большая часть электротехнических кабелей сделана из пластика, поэтому возникают вопросы по пожаробезопасности. Если не брать в расчет совсем дешевые варианты с рынка, все остальные делают из пластмассы, которая горение не поддерживает и не распространяет. Более серьезные производители еще и «малодымный» материал используют. Такой электротехнический плинтус с точки зрения пожарной безопасности — приемлемый вариант.

Электробезопасность гарантирована при соблюдении условий эксплуатации кабелей

Ну, а чтобы быть уверенным в пожарной безопасности, берите еще и кабели с запасом по сечению и в негорючих оболочках. И именно кабели, а не провода, если речь идет о проводке. Разница есть и не только в цене.

Установка ПКК из МДФ

Процедура монтажа плинтусов из МДФ, в которых имеются кабель-каналы, несколько отличается от работ с пластиковыми аналогами:

  1. Крепление МДФ-плинтуса к стене осуществляется посредством специальных клипс.
  2. Отверстия для креплений на стене сверлятся с шагом 60-70 см.
  3. Шурупами фиксируют клипсы на стене.
  4. В зависимости от конструкции плинтуса и используемой клипсы возможны два варианта укладки проводов:
  • с использованием зажимов под проводку;
  • способ обычной укладки проводов позади плинтуса с последующим защелкиванием фиксаторов клипсы.

Монтаж плинтуса из МДФ

Плинтусные молдинги, оснащенные кабель-каналами, становятся все более популярными у мастеров-отделочников благодаря простоте монтажа отделочной трассы и отсутствию необходимости ухода за плинтусом после его установки.

Преимущества пластиковых плинтусов

Достойным конкурентом деревянным, шпонированным или керамическим плинтусам выступают пластиковые изделия. Их преимущества:

  1. Влагостойкость и устойчивость к моющим средствам.
  2. Гибкость. Плавные изгибы и полукруглые решения в дизайне помещения – задача, с которой мягкие и полумягкие пластиковые изделия (даже имеющие кабель-канал внутри) отлично справляются. Для этого надо срезать ребра жесткости и прогреть планку строительным феном, придавая ей желаемую форму.
  3. Простота монтажа. Установить пластиковые плинтусы своими руками под силу не только хозяину квартиры, но и ее хозяйке.
  4. Широкий выбор моделей. Цветовая палитра и богатство текстур удовлетворят самые притязательные запросы.
  5. Пожаробезопасность.
  6. Долговечность.
  7. Низкая цена.

Устройство плинтуса

Плинтус напольный для прокладки кабеля монтируется на основание стены. Внутри него проходит один или несколько кабель-каналов. Это позволяет провести практически любые коммуникации к технике, осветительным приборам. После укладки провода вся система закрывается декоративной панелью.

Независимо от модели и предназначения подобные конструкции включают в себя несколько основных составляющих. К ним относятся каркас, декоративная соединяющая планка. Также при установке конструкции применяются соединители внешних и внутренних углов. Всю систему закрывает декоративная внешняя панель.

Каркас нужно монтировать на основание стены прямо возле пола. Для этого применяются саморезы. Остальные конструкционные элементы собираются вручную. Для этого не потребуется применять специальный инструмент. Это значительно упрощает и ускоряет монтаж. Такую работу просто выполнить самостоятельно, даже не имея высокой квалификации в области проведения ремонтных работ.

Виды плинтусов с кабель-каналами

Начнем с материалов. Пристенные плинтуса с кабель-каналами делают из нескольких видов материала. Хорошо известны изделия из ПВХ пластика, есть из металла (алюминий и сплавы, можно найти медь и латунь). Не так давно появились плинтуса с каналами для кабелей из полиуретана.

Могут быть они двух конструкций:

  1. Углубление под кабели сформовано в «теле» плинтуса и прикрывается крышкой из того же материала. Это варианты для небольшого количества кабелей.

    Прокладка кабеля в плинтусе с кабель-каналом: один из типов

  2. Со съемной верхней крышкой. Состоят из двух частей: задней планки со сформированными выемками под прокладку проводников и декоративной крышки. Материал не обязательно должен быть одинаковым. Иногда отличается цвет, иногда применяют даже разные материалы.

Этот электротехнический плинтус имеет съемную лицевую панель Оба варианта жизнеспособны и успешно эксплуатируются. Но способ монтажа у них различный. В первом случае плинтус крепится к стене через кабель-канал, во втором — задняя часть фиксируется к стене, а лицевая надевается после монтажа.

Конструкция плинтуса

По конструкции электротехнические плинтуса схожи между собой: состоят из пластины, которая крепится к стене, полости или полочек, где прокладывается кабель, и лицевой панели. Но есть такие модели, которые содержат только одно углубление, где лежат 3–5 кабелей. Наружная панель представляет собой защитную пластину, которая держится на защелках, то есть вы её крепите без инструментов.

Прокладывать проводку в электротехническом плинтусе можно не только в квартире, но и на даче или в деревянном доме. Это объясняется тем, что монтаж быстрый, удобный и экономически выгодный, при этом электрическая проводка будет спрятана от посторонних глаз.

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.


Углы и края оформляются специальными доборными элементами

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.


Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезы

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.


Укладка кабелей в плинтуса тоже имеет свои особенности И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

  • Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.
  • От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.

    Второй тип электротехнических плинтусов — со съемной лицевой панелью

  • Крепеж ставим в промежуток между двумя «образцами».
  • Передвигаемся дальше и так пока не установим все отрезки.

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

Как ввести и вывести кабель из плинтусного кабель-канала

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.


Как ввести и вывести кабель в плинтус

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

Розетки на плинтусе

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.


Специальные розетки можно монтировать прямо на плинтус

Разновидности материала

Существует несколько основных разновидностей этого изделия, каждый из которых имеет свои особенности:

  1. Плинтус ПВХ с кабель-каналом по праву считается самым популярным из всех, благодаря множеству преимуществ и ценовой доступности.
  2. Деревянные напольные элементы. Этот вариант не столь распространен, ведь его стоимость довольно высока.
  3. МДФ-изделия не так востребованы, как пластиковый плинтус, но имеют ряд положительных параметров. Например, они отлично гармонируют с ламинатом и массивом.
  4. Алюминиевые детали для обрамления стыка между полом и потолком подходят не каждому интерьеру, но перспективы у такого материала огромные.

Практически все виды напольных плинтусов имеют модели, оборудованные кабель-каналами, но самыми емкими заслужено считаются изделия из ПВХ

Таким образом, существует возможность выбора наиболее подходящего решения.

В зависимости от местоположения кабель-канала выделяют две группы плинтусов:

  • Расположение канала по центру. Это самый часто встречающийся тип. Он позволяет размещать в пустом пространстве небольшое количество проводов, при этом нет необходимости снимать всю панель, достаточно отделить заглушку.
  • Канал располагается за съемной панелью. Подходит для укладки довольно толстых кабелей. Недостаток в том, что приходится рассоединять всю конструкцию.

По сравнению с напольными плинтусами, потолочные галтели с кабель-каналом менее емкие и более проблемные в монтаже и ремонте

Преимущества вариантов из ПВХ

Несомненно, изделия из ПВХ имеют больше всего преимуществ по сравнению с другими разновидностями:

  1. Пластиковый плинтус в большинстве случаев имеет расположенный по центру канал, что дает возможность скрыть проводку даже новичку без особых для этого навыков. Монтаж также не потребует опыта.
  2. Многие изделия обладают гибкостью и прорезиненными накладками на краях, что позволяет полностью скрывать небольшие неровности и дефекты.
  3. Богатый декоративный выбор, который значительно превосходит алюминиевый или деревянный вариант.
  4. Неприхотливость в эксплуатации: не впитывает грязь и легко моется.
  5. Существуют размеры для разных ситуаций.
  6. Низкая цена. Несомненно, именно это преимущество делает такой плинтус для пола доступным для большинства покупателей.

Пластиковая напольная окантовка под проводку имеет только один относительный минус – при монтаже необходимо уделять особое внимание защите от влаги

Достоинства ПВХ-плинтуса

Пластик имеет немало преимуществ и по большинству показателей превосходит деревянных собратьев. Вот список главных его достоинств:

  • его можно использовать в помещениях разного назначения (от гостиных до ванных комнат);
  • большое цветовое разнообразие. Можно подобрать оттенок, идеально вписывающийся в дизайн;
  • пластик является долговечным материалом и прослужит намного дольше, чем деревянный аналог;
  • пластик гибок и не требует специальной обработки, его не нужно красить;
  • пластиковый профиль легко режется;
  • пластик является влагоустойчивым материалом, его легко мыть практически любым чистящим средством;
  • пластиковый профиль не боится температурных перепадов, на солнце не выгорает, в течение длительного времени сохраняет привлекательный вид;
  • стоимость пластика дешевле дерева.


Пластиковые плинтусы удобны тем, что не нуждаются в покраске

Необычные варианты украшения проводов

Для того, чтобы скрыть от глаз проводку, необязательно ломать стены и потолки, покупать панели или декоративные коробы.

Если использовать фантазию, то шнуры можно красиво расположить на стене.

Для примера – несколько оригинальных решений.

Как украсить на стене от антенны или тюнера

Если подойти к маскировке творчески, то провода могут стать необычным элементом декора. Они способны оживить обстановку или интерьер в целом. Для этого достаточно приобрести специальные зажимы, которые выполняются в различных формах. Например, сконструировать из шнура подобие ветви дерева, используя зажимы в виде листочков.

Если стена голая, а провод достаточно длинный, то на стене сделать рисунок. Изобразить машину, городской пейзаж, автомобильную дорогу или забор. Специальные наклейки для стены разбавят конструкцию, придадут ей завершенности.

Как закрыть на стене

Закрыть проводку можно с помощью различных декоративных элементов для стены: фотообои, картины. Оригинально и красиво будет смотреться книжная полка, за которой протянут шнур. С помощью дизайнерских приемов возможно оригинально задекорировать стену:

  1. Стиль лофт дополнят кабель-каналы, которые оформлены в виде кирпичиков.
  2. Классический интерьер предполагает отделку из древесины. Панели и дополнительные элементы из дерева будут не лишними.
  3. В помещении в стиле хай-тек уместно будут смотреться провода в виде труб, закрепленных за счет гвоздей или шурупов.

Как спрятать распределительную коробку на стене

Так как к распаячной коробке должен быть свободный доступ, то полностью закрывать ее нельзя. Но есть оригинальные решения, которые сделают ее элементом декора:

  • на крышку повесить декоративную тарелку, плакат или небольшую картину;
  • заменить стандартную коробку на декоративную, которые можно купить в любом магазине электрики;
  • оформить крышку наклейками, предназначенными для украшения розеток и выключателей.

Как спрятать провода на стене красиво от навесных лампочек

Сейчас популярно точечное освещение в квартирах, но от навесных лампочек тянутся длинные шнуры, портящие вид помещения.

Маскируют их с помощью специальный панелей, которые продаются в любых строительных магазинах. Они могут быть разных цветов и форм, поэтому несложно подобрать подходящий стиль.

Если провод длинный, то используя специальные крепления, создают оригинальные рисунки на потолке или стене. Украшаются дополнительными аксессуарами и наклейками.

Когда имеет смысл проштробить ячейки на стене или потолке

Штробление стены или потолка понадобится в следующих случаях:

  1. Чтобы проложить тянущиеся через всю квартиру длинные шнуры и кабели, которые не представляется возможным обыграть.
  2. Если в квартире слишком много электрических устройств.
  3. В целях безопасности. Дети и домашние животные могут добраться до шнуров, даже скрытых за панелями и наклейками.
  4. Категорическое отрицание присутствия элементов проводки в интерьере.

Современная квартира состоит из множества коммуникаций, где одно из первых мест занимает электропроводка. Она связывает не только источники света, но и всю технику и цифровые устройства.

Обилие шнуров создает не слишком приятный вид, а если в квартире есть дети, то это она представляет еще и опасность. Во избежание неприятностей, стоит еще при планировке ремонта задуматься о том, как скрыть провода. Помимо внутренней маскировки, часто применяют и внешнюю. Современный рынок предлагает обширный выбор различных элементов и аксессуаров для этих целей.

Установка плинтуса с кабель каналом

Ранее мы уже рассказывали об установке напольных плинтусов. Особенности монтажа электротехнического плинтуса зависят от его устройства. Тот, который со встроенным желобом, монтируется как обычный — прижимается нижним краем плотно к полу. При монтаже моделей со съемной лицевой панелью надо знать одну хитрость.

Углы и края оформляются специальными доборными элементами

Со съемной крышкой

Отрезаются куски нужной длины при помощи обычной ножовки с полотном с мелким зубом. Хорошо режется полотном по металлу. Режут весь плинтус в сборе с надетой крышкой.

Перед началом монтажа снимается планка, прикрывающая кабель-канал. Шурупы или дюбеля закручиваются в выемку, которая и является кабель-каналом. Если стенка тонкая, под шляпку лучше уложить шайбу.

Для бетона и кирпича применяют дюбеля, в гипсокартон ставят особый крепеж, а в дерево саморезы

Для оформления углов есть специальные доборные элементы: наружные и внутренние углы, соединители для планок. В них отрезки плинтусов просто вставляются. Но беда такой системы в том, что эти «запчасти» выскакивают. Поэтому их рекомендуют садить на прозрачный силиконовый герметик. Система сначала собирается, затем в нее прокладываются провода.

Укладка кабелей в плинтуса тоже имеет свои особенности

И еще один момент по монтажу. Не всегда просто заводить кабели в уже собранную систему. Некоторые доборные элементы сделаны неудобно и затрудняют протяжку проводов. Поэтому имеет смысл укладывать их по мере установки. И еще, если собираетесь заправлять кабели не только в выемку, но и в пространство, образовавшееся снизу и сверху, их точно надо закладывать до того, как прикрепили плинтус к стене.

Электротехнический плинтус со съемной лицевой частью

При монтаже электрического плинтуса второго типа с лицевой частью и «спинкой», которая крепится к стене, ситуация похожа. Но тут дело в том, что закрепить планку надо на одинаковом расстоянии от пола. Иначе надеть декоративную часть будет проблематично. Мягкий нижний край облегчает дело, но он всего один-два миллиметра. Так что установка должна быть действительно точной. Как же быть? Использовать «образцы».

Отрезаем два небольших куска от лицевой части — сантиметров по 7 длиной. И используем их для выставления планки на нужном уровне.
От той точки, где планируем установить крепеж, отступаем несколько сантиметров и ставим кусок декоративной планки — с одной и с другой стороны. Этот участок выставлен именно на такую высоту, которая нужна.

Второй тип электротехнических плинтусов — со съемной лицевой панелью

Крепеж ставим в промежуток между двумя «образцами».
Передвигаемся дальше и так пока не установим все отрезки.

Такой способ позволит прикрутить планку на одном уровне относительно напольного покрытия, даже если оно не слишком ровное. Так что при установке декоративной планки проблем не возникает.

Как ввести и вывести кабель из плинтусного кабель-канала

При укладке кабелей в электротехнический плинтус надо вводить кабели и выводить их. Большая часть пластиковых имеет мягкий край. Он больше похож на резину, чем на пластик. В таком случае провести провода не составит труда. За счет эластичности кромка просто отодвинется.

Как ввести и вывести кабель в плинтус

Если же края жесткие, попробуйте слегка разогреть и отогнуть. Как вариант — сделать небольшие надрезы. Но это смотрится хуже всего, так как сделать все идеально сложно. Проще уж нагреть и отогнуть. Но греть не на открытом огне — это раз. И потренируйтесь, для начала, на ненужном отрезке — это два.

Розетки на плинтусе

Некоторые фирмы разрабатывают розетки, которые можно устанавливать между двумя кусками планки в любом месте. Вырезать ничего не нужно. Все разработано так, что модуль фиксируется на планке (до щелчка), а недостающая часть закрывается декоративной планкой того же типа. Обычно это дорогие системы, которые сделаны в Европе и там же сертифицированы.

Специальные розетки можно монтировать прямо на плинтус

Источник

Все гениальное – просто

Идеи совмещать несколько функций в одном предмете всегда пользовались огромной популярностью, поэтому неудивительно, что плинтус напольный с кабель-каналом так востребован при отделке помещений. С его помощью можно красиво и аккуратно заделать щель между сопряженными поверхностями, и спрятать провода, коих сейчас не счесть: телефон, интернет, ТВ, подсветка, электропроводка и пр.

По конструктивным особенностям плинтус с кабель-каналом можно разделить на два вида: профиль с пазом посередине, который закрывается декоративной вставкой, и профиль, состоящий из основания, полностью закрывающегося декоративным элементом.

Первая модель более распространена, но может вместить в себя всего 5-6 проводов в кабель-канале, но форма плинтуса выполнена таким образом, что можно спрятать еще столько же до монтажа хлыста по месту. Второй вид плинтусов позволяет уложить в кабель-канал 10 и более проводов разного назначения.


Стандартный хлыст с кабель-каналом позволяет уложить 5-6 проводов

Материалы

Пластиковый плинтус с кабель каналом – самый востребованный и недорогой профиль, завоевавший свои лидирующие позиции среди аналогов из других материалов, благодаря очень доступной цене, практичности, стойкости к механическим воздействием и микроорганизмам. Его можно назвать универсальным, так как профиль представлен в разных размерах по ширине и высоте, по расцветке и фактуре декоративного покрытия плинтус пвх с кабель-каналом можно подобрать в любой интерьер.

Огромный спрос на такие модели профиля с кабель-каналом подтолкнул к модернизации технологий производства деревообрабатывающие предприятия. На волне конкуренции появился плинтус деревянный с кабель-каналом, а так же шпонированные и МДФ ламинированные профили с пазами под проводку. Теперь установка плинтусов для паркета, ламината и прочих половых покрытий из натурального дерева стала значительно легче.

Практика показала, что кабельный плинтус – это удобное приспособление для укладки проводов. Но кроме этой практической функции кабель-канала, огромную роль играет и эстетическая составляющая: верхняя декоративная планка скрывает крепление профиля к поверхности, лицевая часть остается целой, ее не требуется замазывать и подкрашивать, не торчат шляпки гвоздей или саморезов.

Чтобы удовлетворить спрос самых требовательных к интерьеру покупателей, рынок предлагает и алюминиевый плинтус с кабель-каналом. Как правило, он состоит из основы с пазом, а на нее фиксируется декоративная металлическая планка. Такой профиль с кабель-каналом востребован в помещениях со специфичным микроклиматом и со сложными условиями эксплуатации, например, в общественных местах, с огромной проходимостью.

Надо отметить, что цена на плинтусы с кабель-каналом из этих материалов несколько выше пластиковых аналогов, но зато появилась возможность отделывать периметр пола из разных материалов, и при этом не мучится выбором плинтуса из того, что есть, как в былые времена.


Некоторые профили не имеют кабель-канала, но их задняя часть смоделирована таким образом, что можно спрятать провода, на фото показано, как проложить кабель в плинтусе, не имеющем специального паза

Плинтусы такого вида бывают трёх типов

  1. Простой: ПВХ плинтус, исполненный с одним кабель каналом.
  2. Широкий: ПВХ плинтус, исполненный с двумя кабель каналами.
  3. Наращиваемый: ПВХ плинтус, на который при необходимости можно монтировать ещё несколько кабель каналов.

Плинтуса с кабель каналом получили очень широкое распространение благодаря своим несомненным достоинствам, к числу которых относятся:

  • Относительная дешевизна этих изделий по сравнению с аналогами из других материалов.
  • Монтаж таких плинтусов с кабель каналом настолько прост, что человеку его осуществляющего не требуется специальной подготовки.
  • Наличие специально изготовленных каналов для укладки кабелей и проводов, а также возможность использовать для этих целей технологические пустоты в плинтусе.
  • Возможность сочетать плинтус по цвету с покрытием пола и стен.
  • Простота работ по добавлению в канал новых кабелей и проводов.
  • Отсутствие необходимости особого ухода за ними – покраски, помывки.
  • Устойчивость к воздействию влаги, сухости, солнечных лучей, перепаду температур.

Последовательность работ по установке, монтажу и эксплуатации плинтусов такого предназначения одинаковы, поэтому рассмотрим эти работы на примере простого плинтуса.

Монтаж плинтуса с кабель каналом не требует диагональных спилов

Как правило, такие плинтуса имеют фигурный профиль аналогичный тому, какой придают плинтусам, сделанным из других материалов, но цельных. Прежде чем приобрести такой плинтус с кабель каналом необходимо тщательно обследовать помещение, в котором они будут смонтированы. В процессе обследования необходимо установить следующие детали.

  1. Периметр помещения – для того, чтобы знать какое количество метров плинтуса покупать. Следует учесть, что такие плинтуса выпускаются только одной стандартной длины – 2,5 метра. Поэтому в зависимости от длины стены придётся их обрезать или наращивать. При наращивании образуются стыки, которые нужно будет декорировать и концы сращиваемых деталей соединять между собой. Для этого потребуются стыковочные элементы. Нужно знать их количество. В зависимости от того какое количество метров вы приобретёте продавец может предложить дополнительно 5 – 10% от общей длины заказанных плинтусов. Соглашайтесь. Этот запас послужит гарантией того, что купленного хватит. Стоимость несколько возрастёт. Но уверенность того стоит.
  2. Количество углов в помещении. Большинство помещений прямоугольные. Но в любом из них имеется как минимум две ниши: дверной проём и ниша для батарей центрального отопления. Значит, к четырём внутренним угольникам следует добавить ещё два внутренних и четыре внешних, если стена где оборудован дверной проём достаточно толста. Если такая стена тонкая и нет необходимости заводить плинтуса в этот проём, то можно обойтись специальными заглушками.
  3. В офисных помещениях, где имеется несколько рабочих мест, к каждому из них нужно будет делать выводы кабелей. Более аккуратно такая разводка будет выглядеть, если применить специальные муфты, через которые нужные кабели и провода будут выведены наружу. Количество таких муфт можно будет определить в процессе разметки периметра.

Следующий этап работ подготовка поверхностей пола и стен к монтажу ПВХ плинтусов. Несмотря на то, что по своей структуре материал, из которого выполнен плинтус, достаточно гибок, следует максимально выровнять эти поверхности. Если такой возможности не имеется, в её центре сделать пометку для установки дюбеля, чтобы впоследствии прижать в этом месте плинтус к стене.

Пошаговая фото инструкция по монтажу плинтуса с кабель каналомНесущим элементом такого ПВХ плинтуса является канал. Он сделан так, что дно его плотно прилегает к стене. Это позволяет крепить плинтус к ней. В зависимости от размера плинтуса на расстоянии равном половине ширины части его прилегающей к стене прочертить линию по всему периметру, где через каждые 50 – 60 см нанести пометки для сверления отверстий под дюбели.

Установку плинтусов следует начинать с внутреннего угла вдоль самой длинной части стены. После того как все отверстия в стене будут просверлены в дне кабель канала прокалываются в соответствующих местах отверстия для дюбелей. Ими плинтус с кабель каналом прижимается к стене, но не плотно, наживляется. Это необходимо для того, что бы отогнув верхний или нижний край плинтуса можно было заправить под кромку кабели. Затем по заранее принятому решению в технологические пустоты сверху и снизу укладываются кабели и провода.

Виды накладок для плинтусов и их применение

Принимая решение следует учитывать предназначение того или иного кабеля. Как правило, укладываются три типа кабелей:

  • Антенный кабель для телевизора.
  • Кабель для телефонной связи.
  • Витая пара для интернета.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
