Толщина стяжки теплого пола

Требования к устройству

Все требования к устройству прописаны в СНиП, что позволяет сделать качественный пол. В представленном вопросе придерживаются следующих критериев:

• Минимальная толщина– 2 см. Приведенное значение действует для чернового и финишного покрытия. Если вместе с водными трубами используется дополнительная звукоизоляция, толщина увеличивается до 4 см.
• Толщина должна исключать любую деформацию. В противном случае рушится финишное покрытие. Поскольку водный пол требует использование медных труб, верхнюю стяжку следует делать толще.
• Раствор делают из цемента и песка с добавлением клея ПВА или пластификатор. Прочность готового состава должна быть 25 МПа. Минимальный показатель – 15 Мпа. Если финишным слоем выступает полиуретановый наливной пол, который потом просто окрашивают, достаточно сделать смесь прочностью в 20 МПа.

Для проверки плоскости покрытия рекомендуется использовать специальный уровень длиной в 2 м. При этом могут быть неровности до 2 мм, если финишным покрытием становится паркет, ламинат, линолеум или наливной пол на основе полимерной смеси. Если используются другие покрытия, допускаются неровности в 4 мм.

Определяем уровень полов

Итак, друзья.

Мы поняли, что без стяжки не обойтись. Но какой толщины она должна быть?

Чтобы это понять нужно сначала определить начальную точку отчета на полах. Для этого нужно определить уровень полов. В самой верхней точке слой стяжки будет минимальный, соответственно — в самой нижней точке — максимальный.

Если у вас имеется лазерный уровень, то определить уровень не проблема. При помощи рулетки и лазерного луча находим самую высокую точку. Этот размер переносим на стену и чертим линию по периметру помещения. От этой линии нам необходимо отнять минимальную толщину стяжки и отбить линию, которая и будет уровнем стяжки.

Для контроля уровня полов нужно растянуть шнур по диагоналям и убедиться, что нет бугров. При наличии удалить их зубилом и молотком.

Если лазерного нет в наличии, то можно обойтись обычным пузырьковым строительным уровнем. Для этого ставим на стене метку и прикладывая уровень к стене отбиваем линию по периметру комнаты. С помощью рулетки находим определяем перепады полов и повторяем все операции, что и с лазерным уровнем.

Далее можно приступать к установке маяков.

Как видите определить толщину стяжки не очень сложно, но есть один нюанс. В зависимости от вида выбранной вами стяжки — будет варьироваться ее размер.

Приготовление полусухой смеси

Вначале нужно провести расчет полусухой стяжки, после чего в необходимых количествах закупить:

• портландцемент (лучше всего марки 400 Д20);
• промытый карьерный или речной песок;
• добавки, улучшающие текучесть смеси.

Рекомендуется арендовать бетономешалку, в противном случае придётся действовать по старинке, используя корыто, лопату и физический труд в большом количестве.

К компонентам для приготовления раствора есть свои требования:

• Песок потребуется с модулем крупности до 2,5. В песке должно быть не больше 3% тонкодисперсных глинистых включений, полностью отсутствовать любые случайные растительные остатки и прожилки торфа. Влажность допускается естественная, которая может на практике колебаться в широком диапазоне, поэтому количество добавляемой в смесь воды может быть разным.
• Покупать цемент нужно с неистёкшим сроком годности и в неповреждённой заводской упаковке. Если будет использоваться портландцемент 400 Д20, то получится раствор, соответствующий марке цемента М200, а в случае исходного портландцемента 500 Д20 получится цементная смесь М350, которую можно использовать в местах со сложными условиями эксплуатации.
• Нельзя брать воду из непроверенных водоёмов, поскольку она может оказаться загрязнённой биологическими или техническими отходами. Зато вполне подойдёт водопроводная вода.

Пропорции сухой смеси: 3 части песка х 1 часть цемента х часть воды в необходимом для данного случая количестве.

1. В середине ёмкости для приготовления смеси нужно устроить горку, насыпая порциями по 3 лопаты песка и по 1 лопате цемента в необходимом количестве.
2. Затем все компоненты всухую перемешать, после чего начинать медленно приливать туда воду с добавленным туда фиброволокном.
3. Полусухая цементно-песчаная стяжка должна разбавляться водой до консистенции супеси – наподобие глинистого песка, слипающегося в комок, но при сжимании которого не выделяется влага, а сам комок сохраняет приданную ему форму.

1. Поскольку влажность исходного песка может быть разной, то воду приходится добавлять «на глазок», что часто заканчивается переливом. Если из комка полусухого раствора начинает сочиться влага, то нужно добавить в смесь сухих компонентов в тех же пропорциях.
2. Фибру из полипропилена нужно добавлять в каждое ведро с водой, чтобы она легче расходилась по смеси. В каждое ведро добавляется примерно 80 г фибры, но на маркировке производителя указывается, сколько нужно добавлять фиброволокон на кубометр смеси.
3. Если используется пневматическая машина для полусухой стяжки, то с её помощью следует единовременно приготовить такое количество полусухой смеси, которого хватило бы на всю толщину стяжки. Если смесь приготавливается вручную, то её нужно выкладывать слоями: вначале нижнюю часть с последующей трамбовкой, затем верхнюю, которая выравнивается правилом и одновременно шлифуется.

Раствор начинает терять необходимые для выравнивающей массы свойства через час или даже раньше, поэтому нужно заранее распланировать все операции и заниматься стяжкой ускоренными темпами.

1. Некоторые умельцы рекомендуют начинать укладку раствора с периферии, но такой вариант возможен, если затем общий выравнивающий слой можно будет нанести не дольше чем за час. Если же для этого потребуется больше времени, то уложенная смесь покроется затвердевшей коркой, в результате получится лишний шов, который откроет путь для проникновения холода.

Функции финишной стяжки теплого пола

Чистовое основание создается с такими целями:

• надежная защита труб от механических воздействий;
• передача тепла на поверхность и равномерное его распределение.

Для выполнения первой задачи стяжка должна быть достаточно толстой, следовательно, прочной. Однако при излишней высоте чистового основания не в полной мере будет выполняться вторая функция

Поэтому важно создать слой оптимальной толщины

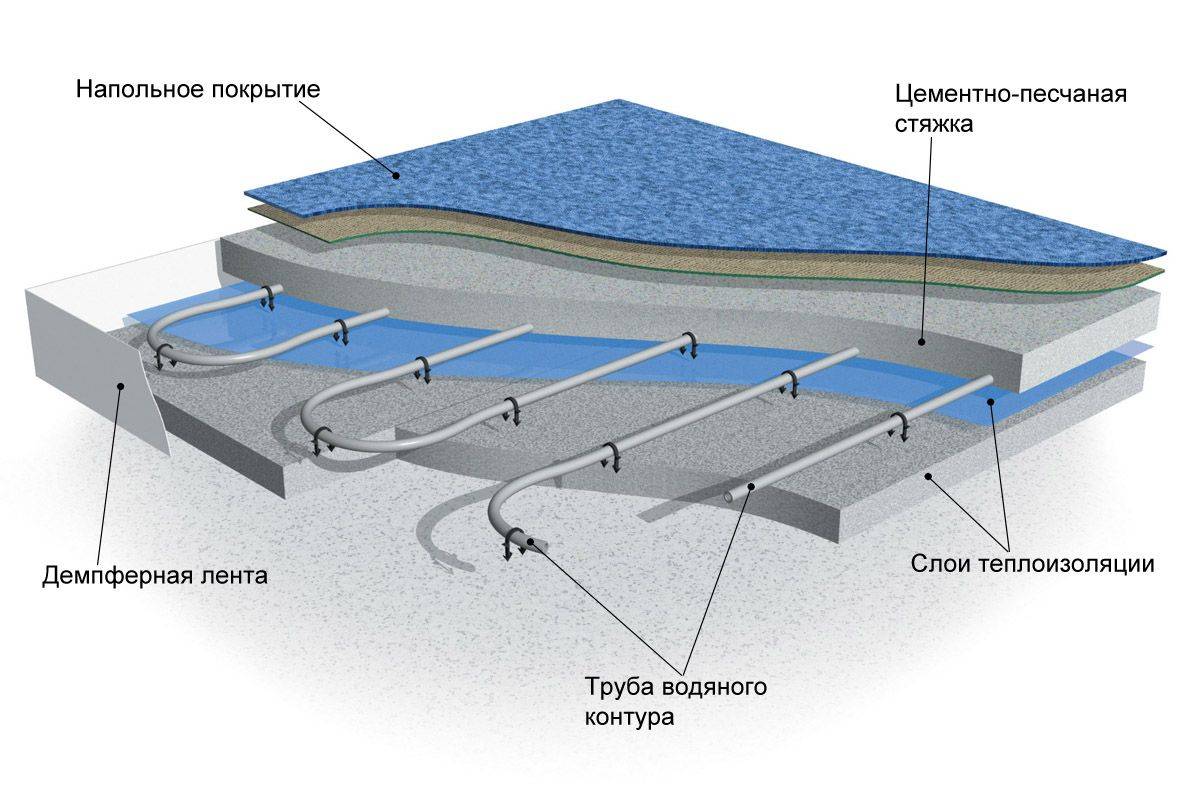

Схема устройства теплого пола в поперечном разрезе

Сколько сантиметров должен быть верхний слой пескобетона, зависит от нескольких факторов, таких как:

• тип напольного материала (плитка, ламинат, паркет);
• диаметр труб теплого пола;
• задачи внутрипольного отопления (основной обогрев или дополнение к радиаторам);
• предполагаемая максимальная нагрузка, передаваемая поверхности.

При этом не следует забывать о требованиях к чистовому основанию, что обозначены в СНиП, и рекомендованы к обязательному выполнению.

Принцип водяного обогрева пола

Есть немало способов обеспечить теплоту пола. У каждого из них есть свои преимущества и недостатки, поэтому выделить объективно универсальный вариант практически невозможно. Зато можно с уверенностью судить о популярности вариантов утепления пола.

Водяной теплый пол

Одним из наиболее распространённых является водяной пол.

Таким образом происходит обогрев пола. Это действительно неплохой способ повышения температуры в помещении, он может применяться как в жилых помещениях, так и на складах. Но он не самый экономичный.

Более подробно о водяном теплом поле смотрите на видео:

Послойная конструкция водяного теплого пола и свойства финишной стяжки

Водяные теплые полы – достаточно непростая система обогрева, которая требует к себе определенного внимания особенно при монтаже.

Обогреваемый покров данного вида имеет слоистую структуру, соблюдение которой при строительных работах необходимо, если вы хотите получить хороший результат.

Кафельная плитка хорошо проводит тепло от нагревшейся стяжки

Для теплого пола и его монтажа часто применяют следующие материалы:

• черновое напольное перекрытие;
• гидроизоляционный покров;
• слой теплоизоляционных материалов;
• армировочная сетка из металла или стеклопластика;
• специализированные отопительные трубы на теплый водяной пол;
• стяжка для водяного теплого пола;
• напольное финишное покрытие (кафель и плитка из других материалов).

Черновая стяжка под водяной контур должна быть предельно ровной

Для организации качественного теплого покрова необходимо надежное создание каждого слоя пирога. Черновая стяжка для водяного черного пола (или плита перекрытия) должна быть максимально выровнена, так как от этого процесса зависит качество и ровность последующих слоев, в том числе и финишного.

Финишная стяжка теплого пола и ее свойства

Толщина стяжки зависит от толщины трубы

Финишная стяжка под теплый пол имеет важнейшее назначение. Если ее сделать не должным образом, с обогревательной системой могут произойти неполадки, в результате которых может произойти авария (поломка трубы) и разрушится финишный кафель.

Основными функциями стяжки над водяным теплым полом считаются: передача тепла в помещение и непосредственно на финишный настил водяного теплого пола, а также надежная и качественная защита водосодержащих труб от механических повреждений разной сложности.

Слишком тонкая стяжка может привести к деформации труб контура

Создание правильной стяжки теплого пола – это не такое простое дело, ее параметры напрямую зависят от толщины выбранных обогревательных труб. Чем толще труба, тем толще будет и стяжка.

Если пренебречь определенным сопоставлением, вся обогревательная система может оказаться неэффективной (финишный настил не будет прогреваться в полной мере, и в помещении не будет хватать тепла).

Но если толщина стяжки для теплого водяного пола будет слишком тонкой (для обеспечения хорошего прогрева помещения), система водоснабжения может повредиться, и авария будет неизбежна.

Поэтому каждый хозяин, который будет монтировать теплый пол самостоятельно, или строитель должны знать определенные факторы, на которые стоит опираться при создании настила – обогревателя:

• задачи, поставленные для создаваемой системы (основное или дополнительное отопление в помощь радиаторным батареям);
• тип финишного напольного покрытия, укладываемого поверх стяжки (ламинат, плитка, паркет или дерево);
• нагрузка, которая может воздействовать на настил определенного вида;
• диаметр труб водяного пола, необходимый для данного вида покрытия (как сказано, было выше).

Характеристики некоторых видов стяжек, применяемых для укрытия теплого пола, можно посмотреть в таблице.

Под многие покрытия строго запрещается организация теплого пола (линолеум, тонкие типы ламината, OSB плита и другие).

Рекомендации производителей

HENCO

Немецкий производитель

Стоит обратить внимание на требования столь педантичных немцев. Предпочитая четкий расчет и конкретные цифры рекомендуют толщину стяжки 45 мм

Это совпадает с мнением большинства. Подробные рекомендации здесь.

KAN

Германский производитель. Рекомендуемая толщина стяжки 45 мм над трубой отопления, но не менее 65 мм от материала теплоизоляции. Используя особо прочные материалы при заливки стяжки толщину возможно уменьшить до 25 мм. Подробно можно прочитать на сайте производителя.

REHAU

Любимый материал строителей. У производителя разработаны собственные стандарты качества и производства работ. По регламенту 45 мм. – это толщина минимальной стяжки. Не стоит пренебрегать и максимальной цифрой — в жилых помещениях это 61 мм, для промышленных полов 92 мм.

Что влияет на толщину стяжки

Необходимость заливки стяжки обусловлена ее целевым предназначением, выраженным следующими параметрами:

• обеспечение защиты труб от возможных повреждений;
• содействие равномерному распределению тепла по полу;
• создание звукового барьера и усиление теплоизоляции.

Распространенные схемы стяжек

При обустройстве для обогрева уже ставшего привычным водяного пола необходимо учитывать, что толщина стяжки зависит от следующих факторов:

• разновидность;
• теплопроводность;
• прочность;
• срок эксплуатации.

Основание и пирог теплого пола
Значение теплопроводности определяется в необходимости обеспечения быстрого прогревания плиты после включения водяного контура. Прочность и долговечность обеспечивается, если на этапе проектирования толщина стяжки была рассчитана правильно.

В разных условиях стяжка, выполняемая над водяным теплым полом, может быть нескольких разновидностей:

• мокрая – из цементно-песчаного раствора;
• полусухая – с уменьшенным содержанием в растворе воды;
• сухая – с полным отсутствием воды.

Классический вариант сухой стяжки KNAUF

Что такое стяжка и ее виды (коротко)

Стяжка — это промежуточный слой между основанием (перекрытием) и отделочными материалами пола. Можно разделить их на две группы — выравнивающие и выравнивающе-теплоизоляционные. Стяжка с функцией теплоизоляции применяется на первом этаже, над подвальным или неотапливаемым помещением. Ее же делают под теплый пол — для уменьшения затрат на отопление.

Перекрытие никогда не будет настолько ровным

Есть  две технологий устройства стяжки:

• Монолитные. Для укладки монолитной стяжки используют различные марки бетона. Как тяжелые (ЦПС, со щебнем) так и облегченные (пенобетон, с полистиролом, керамзитобетон и с другими легкими наполнителями). Могут быть жидкими и полусухими — зависит от количества воды в растворе.
• Сборная стяжка. Это когда слоев много, они могут быть из разных материалов. Сюда входят сухие стяжки, по лагам, с утеплением, звукоизоляцией.

По способу соединения с основанием есть два вида:

• Обычные. Это если раствор наливается поверх плиты перекрытия, например. В чем недостаток? В том, что если начнет дом «вести», пол будет трескаться вместе с основанием.
• Плавающие. Когда основание и стяжка разделены промежуточным слоем. Например, если под слой бетона уложена полиэтиленовая пленка, теплоизоляция (пенополистирольные плиты), гидроизоляция либо любой другой разделитель, который разделяет материал стяжки и основания.

Все требования и нормы прописаны в нормативных актах. СНиП 3.03.01-87 «Несущие и ограждающие конструкции»,  СНиП 2.03.13-88 «Полы», СНиП 3.04.01-87 «Изоляционные и отделочные покрытия». Чтобы точно ориентироваться в том что и как делать, проштудируйте эти нормы. Тогда стяжка пола своими руками или контроль за работой бригады не будет проблемой.

Стяжка пола и её основные функции

Прежде чем речь пойдет о том, как правильно и качественно удалить старую стяжку, следует разобраться и понять, что же это такое и зачем монтируется в жилых и производственных помещениях. Стяжка – это основание, которое укладывается на черновой пол (например, перекрытие, грунт и т. д.), а уже сверху на него монтируется финишное напольное покрытие. Стяжка позволяет выровнять поверхность чернового слоя пола либо, наоборот, задать ему определенный уклон

Это свойство очень важно в отношении некоторых напольных покрытий – среди всего многообразия финишных материалов есть те, что которые очень требовательны к ровности и чистоте основания, а именно этих качеств и позволяет добиться укладка стяжечного слоя

Какие виды стяжки пола бывают?

Также внутри создаваемого основания могут прокладываться всевозможные коммуникации – трубы водоснабжения и водоотведения, электропроводка, вентиляция и т. д. Стяжка позволяет равномерно распределить нагрузку, которую испытывает пол ежедневно, по всей поверхности. Также благодаря ей удается создать хорошие гидро-, тепло- и звукоизоляционные слои.

Устройство стяжки пола

В среднем, толщина стяжечного слоя невелика – около 4-10 см в зависимости от того, насколько необходимо выровнять черновое основание. Есть и более толстые варианты, но это встречается редко.

Расход цемента на стяжку

Стяжка бывает монолитная, изготовленная из строительной смеси на основе цемента, песка и воды – бетона, а также композитная, которая представляет собой слой гипсовых материалов и керамзита. Особую прочность этот слой приобретает за счет укладки внутри стяжки армирующей сетки, изготовленной из стали или полимерных материалов – получается стяжка армированная.

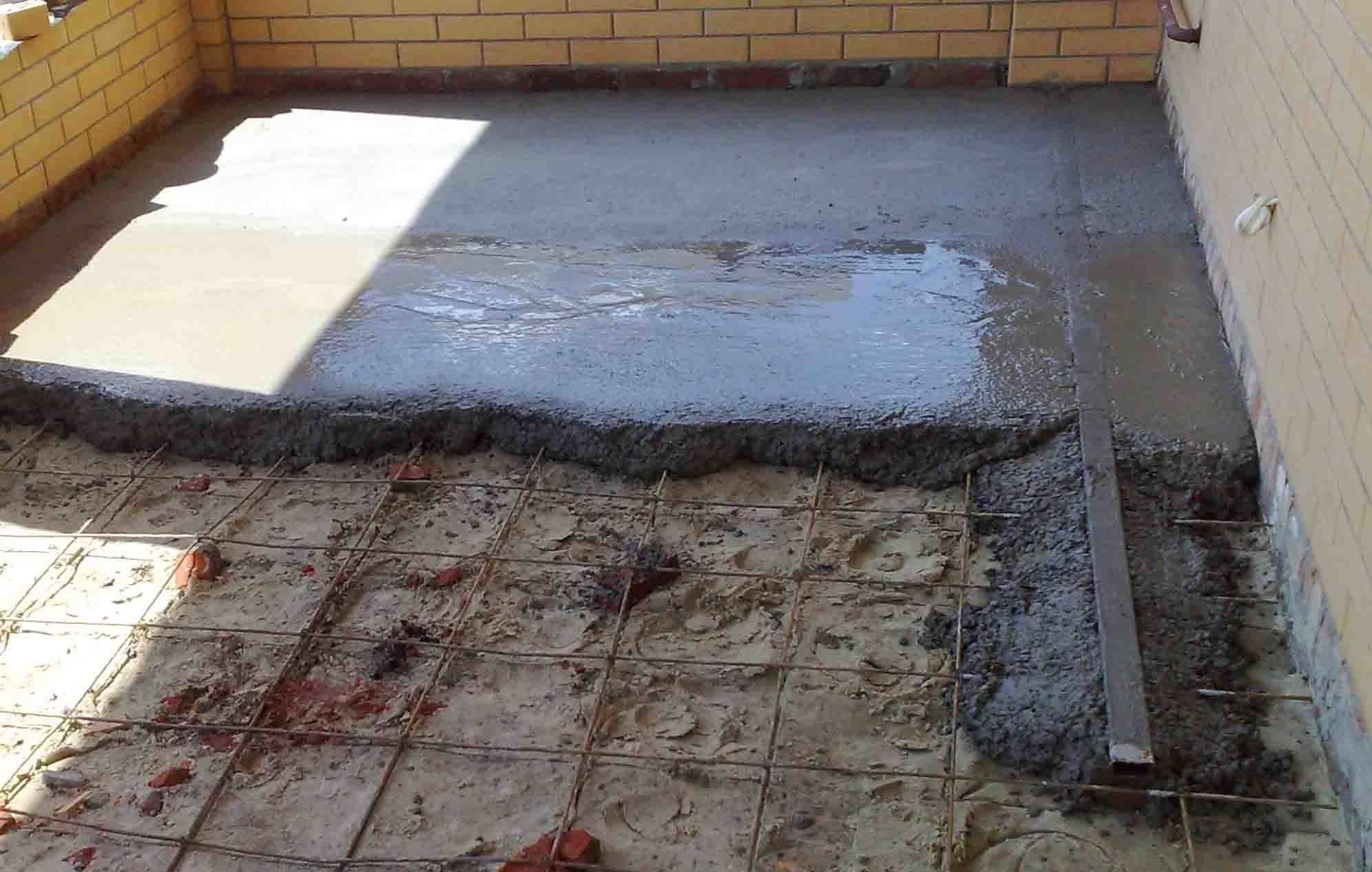

Бетонная армированная стяжка

Основные достоинства стяжки:

• долгий период эксплуатации;
• отменная прочность;
• возможность обеспечить тепло- и гидроизоляцию пола;
• устойчивость к различным типам нагрузок.

Недостатки стяжки – это сложный монтаж, длительный период высыхания, значительная стоимость работ. Да и демонтировать ее в случае необходимости не так просто.

Схема восстановления бетонной стяжки

Особенности половой стяжки различной толщины

Толщина стяжки для водяного теплого пола – эта важнейшая составляющая в организации обогрева помещения. Существует 2 типа применяемых покровов, характеризуемых толщиной: толстая и тонкая стяжка. Каждый из перечисленных видов имеет свои определенные преимущества и рекомендации для применения (в зависимости от конкретных условий). О том, как делать стяжку над теплым полом, смотрите в этом видео:

https://youtube.com/watch?v=fY3jneItmIs

Тонкая стяжка теплого водяного пола

Не менее 4 см должен быть слой бетона над трубой

Для определения минимальной толщины теплого пола существуют определенные требования, которые закреплены в специальных документах (СНиП).

Стоит сказать, что многие из прописанных размеров в официальных документах неоднозначны.

Так, например, в СНиПе указывается, что минимальная толщина стяжки для теплого покрова может быть не менее 20 мм, но это касается покрова, изготовленного на цементно-металлической основе.

Рассчитывая высоту пола, не забудьте прибавить толщину укладываемого покрытия

Какая толщина стяжки должна быть при применении других смесей, об этом не говорится. Но указывается, что минимальный слой натрубного покрова не должен опускаться ниже 4 см.

Это значит, что вместе с трубой (среднее сечение 20-25 мм) толщина раствора может достигать 60-65 мм. Чаще всего именно такой и получается стяжка (СНиП рекомендует 6-7 см).

Многие люди задумываются, как выделить толщину стяжки, если сверху заливается выравнивающая смесь или укладывается плиточное покрытие. Организовывая цементную смесь под плитку, выполнять следует один установленный постулат, раствор должен превышать уровень труб на 1-1,5 см. Подробности смотрите в этом видео:

Так как плитка укладывается на клеевую основу толщиной 8-20 мм, суммарная высота настила над трубой будет достигать 6 см (учитывая толщину плитки). По такому же принципу создается покров с выравнивающей смесью, на которую в дальнейшем укладывается ламинат или деревянный пол.

Толстая половая стяжка

Увеличение количества раствора не только приведет к удорожанию работ, но и к увеличению нагрузки на основание

О максимально допустимых значениях толщины стяжки теплого пола не сказано в СНиП, но безосновательное ее увеличение может привести к определенным последствиям:

• увеличение расхода материала приводит к удорожанию конструкции;
• чтобы нагревать толстый слой покрытия, необходим больший промежуток времени и увеличенные энергозатраты;
• уменьшение пространства в отапливаемом помещении;
• может привести к демонтажу дверного проема (не открывается дверь).

Но, тем не менее, довольно часто прибегают к мероприятиям, организовывая толстый напольный настил, связанным с выравниванием пола и сопоставлением с нулевой точкой.

Процесс выравнивания поверхности организовывается на черновом перекрытии, но если этого по каким-либо причинам не сделали, можно выполнять за счет натрубного слоя раствора.

Общая толщина настила может достигать 15 см.

Отталкиваясь от написанного, стоит сказать, что каждый хозяин, выбирая толщину стяжки для теплого водяного пола, будет опираться на свои соображения.

Но отказываться от приведенных выше рекомендаций не стоит, они могут быть полезными для любого строителя, который задумал установить в помещении теплый водяной пол.

Видео: цементная стяжка для водяного теплого пола

Даже минимальная толщина стяжки (5-6 см) – это эффективный аккумулятор тепла. При возникновении аварийной ситуации в зимний период он предотвратит промерзание труб в течение 2-3 дней. Правильная установка системы в глубине слоя бетона обеспечит равномерное распределение температуры на поверхности. Такая конструкция хорошо защищена от внешних воздействий. Она сохраняет работоспособность в течение десятилетий. Перечисленными преимуществами можно будет пользоваться в полном объеме, если учесть при реализации проекта приведенные выше советы.

Над трубами

Толщина при монтаже теплого пола напрямую зависит от диаметра используемых труб.

Тонкая – поможет экономить топливо, однако не сможет обеспечить равномерного покрытия. Это приведет к уменьшению комфортности использования теплого поля и быстрому разрушению. Слишком толстый слой уменьшает КПД теплого пола, что приведет к увеличению затрат на топливо.

На выбор оптимальной толщины влияют многие факторы:

• толщина применяемых труб;
• качество основания пола;
• требуемая температура в помещении;
• высота потолков;
• вид стяжки.

Минимальная толщина стяжки над теплым водяным полом 2 см может получится только при использовании труб 1,6 см. При этом потребуется использовать специальные смеси и застилать пол керамической плиткой. В противном случае пол быстро придет в негодность.

Цементные растворы не получится залить так тонко. Минимально допустимая толщина 4 см. Добиться ее возможно при использовании тонких труб и ровной поверхности. Неровности поверхности могут увеличить толщину стяжки до 7 см.

В случае применения полусухой стяжки минимальная толщина, при использовании наиболее тонких труб, достигает 5 см.

В некоторых случаях возможна укладка труб без предварительного осуществления стяжки. Это происходит при:

• деревянном основании, которое не сможет выдержать бетонную нагрузку;
• при низких потолках;
• при отсутствии опыта в заливке стяжки;
• при отсутствии времени на застывание покрытия (стяжка качественно засыхает около 1 месяца).

Установка водяного пола без стяжки имеет следующие преимущества:

• довольно упрощается процесс монтажа;
• снижается нагрузка на пол;
• высота помещения уменьшается значительно меньше;
• даже без шумоизоляции уменьшает попадание шума в комнату;
• ускорение процесса монтажа благодаря исключению некоторых шагов (черновая заливка и ее просушивание);
• существенное снижение стоимости установки водяного теплого пола.

Однако данный вариант имеет и недостатки:

• быстрое охлаждение помещения при выключении системы;
• при отсутствии качественной гидроизоляции возможна небольшая деформация из-за воздействия влажности.

Иногда стяжку заменяют на покрытие полистирольными плитами.

Ограничений толщины (максимальной)  стяжки нет. Тут стоит руководствоваться здравым смыслом.

Чаще всего максимально толстую стяжку используют:

• если основание пола слишком неровное;
• стяжка является одновременно и фундаментом (например в гараже или частном доме).

В первом случае требуется идеально выровнять пол черновой стяжкой, а уже затем монтировать трубы отопления и заливать стяжку.

Считается, что для теплого пола стяжка толщиной более 17 см не рациональна.

Наиболее оптимальная общая толщина стяжки 4,5-7 см создает хорошее покрытие труб и способно выдерживать большие нагрузки. Толщина стяжки над трубами в таком случае равна 2,5-3 см.

Процесс монтажа теплого пола довольно прост и не требует опыта. Его вполне можно установить самостоятельно.

Выполнять можно мокрую, полусухую и сухую стяжку. В некоторых случаях применяют монтаж водяных труб без предварительной стяжки непосредственно на пол или полистирольные плиты. Тем не менее самым эффективным считается монтаж труб для водяного пола в стяжку. Такой способ позволяет максимально тратить вырабатываемое тепло на обогрев помещения, равномерность прогрева и плавное уменьшение температуры в случае выключения системы обогрева.

Перед укладыванием напольного покрытия обязательно необходимо проверить качество выполненной стяжки. 2 недели после заливки ее необходимо сушить стяжку накрыв пленкой, для максимального напитывания влагой. Примерно через месяц раствор, которым покрыли трубы, полностью застынет. Готовая поверхность должна быть ровной, цвет должен быть равномерный, сколы и трещины не допускаются. При простукивании деревянным бруском поверхности должен быть одинаковый звенящий звук.

Важно правильно выполнить заливку бетонной смеси необходимой высоты до установки труб и над ними, чтобы полученный результат радовал в течение долгих лет
