Теплоизоляция для теплого пола: Инструкции, Видео и советы от мастеров

Какой утеплитель выбрать?

Как уже говорилось выше, для тёплого водяного пола необходима изоляция, так как без неё он не будет эффективно функционировать. Кроме того, при наличии теплоизоляции, система экономичнее

Важно не только знать, как правильно утеплить тёплый пол, но и как выбрать подходящий теплоотражающий материал

При покупке теплоизоляции нужно смотреть не только на характеристики, теплосберегающие свойства материала и его параметры, но и на срок службы. Так как ряд продукции с хорошими показателями, обладает часто небольшим эксплуатационным сроком.

Поэтому, возникнет необходимость в его замене, прежде чем потребуется профилактика самой системы

Особенно, это важно в помещениях с напольным покрытием в виде плитки, ведь производить её демонтаж сложно. В связи с этим, специалисты советуют приобретать изделие с гарантийным сроком 10 — 15 лет

Среди свойств, на которые рекомендовано обращать внимание:

  • уровень теплопроводности;
  • устойчивость к механическим нагрузкам и динамическим воздействиям;
  • показатель плотности;
  • гидро- и паронепроницаемость.

Для комнат имеющих высокие потолки, лучше выбрать прочные, жёсткие виды, имеющие полимерную основу. Если утеплять помещение с деревянными полами — отличный вариант минеральная вата, ведь она пожаробезопасна.

Гидроизоляция и утепление

Гидроизоляционный слой под теплый пол делается из:

  • полиэтиленовой пленки толщиной от 0,2 мм;
  • специальных мембран;
  • битумной мастики.

В результате монтажа гидроизоляции в комнате должно получиться водонепроницаемое «корыто» с днищем без прорех и заходом на стены в 10–20 см. Если данное покрытие выстилается из пленок, то укладывать их следует внахлест 10–15 см друг на друга и в два слоя.

Утеплитель для пола с подогревом

Далее ложится жесткий утеплитель. Использовать для устройства теплоизоляции под теплый пол мягкие минеральные ваты нельзя. Правильней будет взять плиты экструдированного либо обычного пенополистирола. Но подойдут и плитные материалы на основе спрессованной минваты или пробки. Также нередко применяются специальные панели-маты на основе ЭППС с выступами под укладку труб.

Чтобы пол после нагрева не давил на стены, вдоль них следует уложить демпферную ленту высотой выше будущей стяжки. При монтаже эту полосу надо закрепить так, чтобы она не сползла потом во время заливки бетонного раствора и иных манипуляциях.

Конструкция теплого водяного и электрического пола

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

ХарактеристикаВодяной полЭлектрический пол
Наличие ЭМИНетВозможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домахТолько в новостройках при наличии отдельного подключенияДа
Быстрое управление настройкамиНетДа
Зависимость от сезона отопленияДа – в квартирах и нет – в частных домахНет
Сроки монтажаДлительные из-за необходимости заливки стяжкиКороткие
Возможность укладки любого финишного покрытияДаОпределенные типы покрытий нельзя класть поверх электрического пола
Простота ремонтаСложный ремонтВ случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Выбор труб и коллекторного узла

Анализ всех видов труб показал, что оптимальным вариантом являются изделия из армированного полимера с маркировкой PERT и сшитого полиэтилена, которые имеют обозначение PEX.

Причем в деле укладки систем обогрева в районе полов PEX все же лучше, так как они эластичны и отлично работают в низкотемпературных контурах.

Типовые размеры труб: диаметр 16, 17 и 20 мм, толщина стенки – 2 мм. Если вы предпочитаете высокое качество, рекомендуем марки Uponor, Tece, Rehau, Valtec. Трубы из шитого полиэтилена можно заменить металлопластиковыми или полипропиленовыми изделиями.

Кроме труб, которые по своей сути являются обогревательными приборами, потребуется коллекторно-смесительный узел, распределяющий теплоноситель по контурам. Он имеет и дополнительные полезные функции: удаляет воздух из труб, регулирует температуру воды, контролирует расход.

Конструкция коллекторного узла достаточно сложна и состоит из следующих деталей:

  • коллекторы с балансировочными клапанами, перекрывающими вентилями и приборами учета расхода;
  • воздухоотводчик, работающий в автоматическом режиме;
  • комплект фитингов для соединения отдельных элементов;
  • дренажные сливные краны;
  • фиксирующие кронштейны.

Если теплый пол подключается к общему стояку, смесительный узел необходимо оборудовать насосом, байпасом и термостатическим вентилем. Возможных устройств так много, что для выбора конструкции лучше проконсультироваться со специалистом.

Желательно, чтобы все контуры, отходящие от коллекторного узла, имели одну длину и находились недалеко один от другого.

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте

Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода. ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их

Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их

ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их

Это значительно экономит время и снижает риск ошибки.

ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

ПризнакиПленочный обогревКабельный обогрев
Техническое помещениеНе нужноНе нужно
Толщина пола со стяжкой5-10 мм50-100 мм
Сроки монтажа1 день1 день
Готовность к эксплуатацииСразу28 дней
Варианты установкиПол, потолок, стены, любые поверхностиПол. Монтаж на другие поверхности возможен, но затруднен
НадежностьПри повреждении даже значительной части системы, неповрежденные сегменты продолжают работатьПри любом повреждении кабеля полностью выходит из строя
Затраты на ремонтМинимальныеВысокие, 100%
ОбслуживаниеНе требуетсяНе требуется
Замерзание зимойОтсутствуетОтсутствует
Влияние на здоровьеПоложительное лечебноеНейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытияРавномерный прогревНеравномерность распределения температуры, есть зоны повышенной температуры
ЗонированиеВозможность организации отдельных точечных зонВозможность организации отдельных точечных зон
ЗатратыОтносительно невысокие изначально. ЭнергосбережениеОтносительно невысокие изначальные, эксплуатационные — по счетчику

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

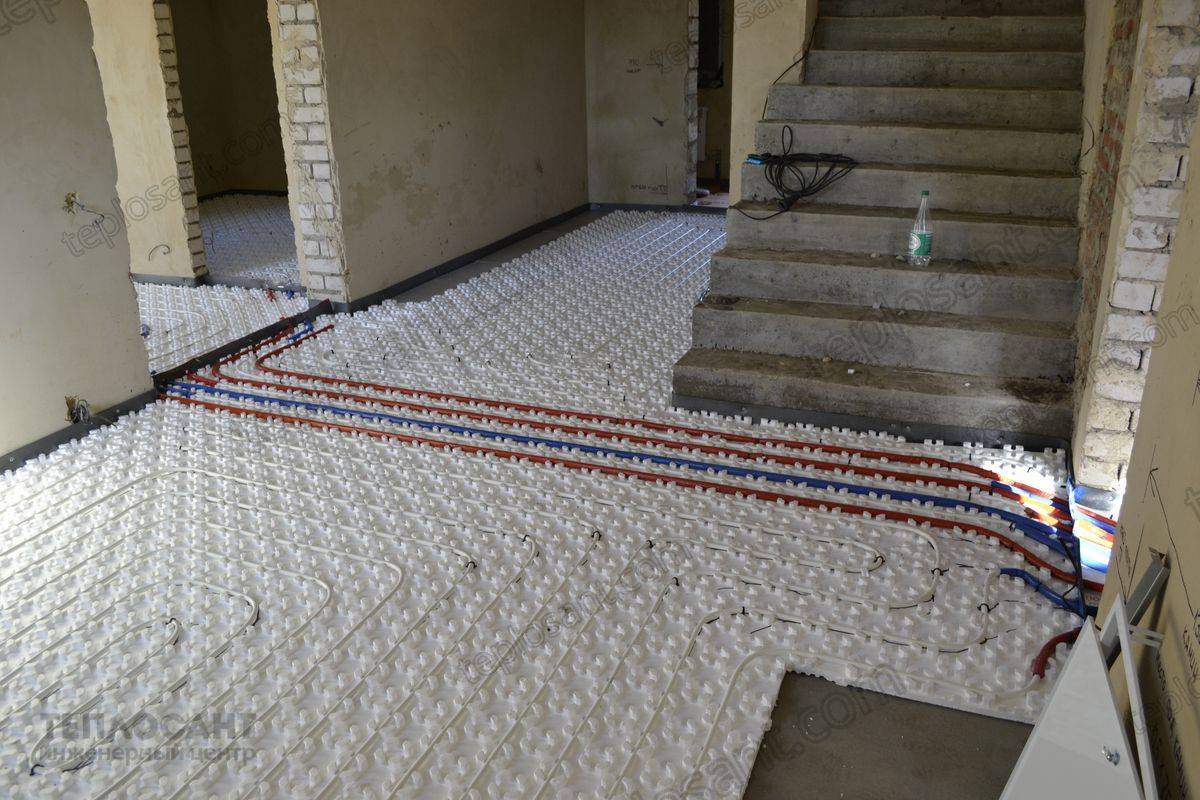

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Выбор нагревательного котла

Выбор котла в первую очередь определяется его мощностью. Он должен справляться с нагревом воды в пиковые моменты загрузки системы и иметь некоторый запас по мощности. Ориентировочно это значит, что мощность котла должна равняться суммарной мощности всех теплых полов плюс запас в 15-20%.

Для циркуляции воды в системе необходим насос. В современных котлах, как электрических, так и газовых, имеется встроенный насос. В большинстве случаев его хватает для отопления одно- и двухэтажных жилых домов. Только если квадратура отапливаемого помещения превышает 120-150 м², может понадобиться установка дополнительных вспомогательных насосов. В этом случае их устанавливают в отдаленные коллекторные шкафы.

Прямо на входе и выходе котла устанавливаются запорные клапаны. Это поможет отключить котел на случай ремонта или профилактики без необходимости сливать всю воду из системы.

общий вид всей системы (подключение радиаторов можно исключить)

Три варианта монтажа – как сделать работы своими руками на отлично

Прежде чем приступать к работам, нужно выбрать вариант установки системы. Существует три способа: бетонная, полистирольная и деревянная системы. Давайте изучим их схемы более внимательно, чтобы выбрать наиболее устраивающий вас по всем параметрам вариант.

Бетонный вариант установки водяной системы

Бетонный вариант для изготовления водяного пола считается самым распространенным. В качестве основания выступает цементно-песчаная стяжка. На выровненную поверхность из бетона нужно уложить гидроизоляционный слой, сверху идет слой теплоизоляционного материала. Сверху крепятся отопительные трубы. Если работы по монтажу осуществляются в большом помещении, то для фиксации труб дополнительно стоит использовать армирующую сетку, в маленькой комнате можно применять пластиковые скобы или крепежные планки. Следующий шаг – заливка несущего слоя в виде песчано-цементной смеси с применением пластификаторов. Заключительный шаг – укладка напольного покрытия.

Второй вариант – сделать полистирольную систему. Эта конструкция более легкая, чем бетонная, она основана на применении специальных теплоизоляционных плит из полистирола. Форма этого материала подходит для простого монтажа труб. По краям плиты оснащены специальными замочками для крепкого сцепления, что позволяет создать монолитный «щит» по всей поверхности пола. Прокладка труб на такую «подушку» из полистирольных пластин не нуждается в использовании дополнительных крепежных элементов. Монтаж оборудования своими руками производится простым нажатием и установкой отрезков труб в пазах плит. Следующий слой – металлические пластины, после чего можно класть напольное покрытие.

В качестве основы для деревянной системы служат обрезные доски, фанеры, плиты МДФ. Деревянные плиты «распускают» на полосы шириной 13–18 см и с небольшим промежутком укладывают на деревянный пол под трубы. Сверху нужно установить термораспределительные пластины с пазами под греющие трубы, используя шурупы. Пазы пластин помещают в выемки между плитами из дерева. Система фиксируется без применения крепежа. Сверху поверхность системы застилают полиэтиленовой пленкой, а затем поверху крепят гипсокартонные листы, которые станут основной для укладки чистового пола.
