Теплые водяные полы: схема монтажа и установка

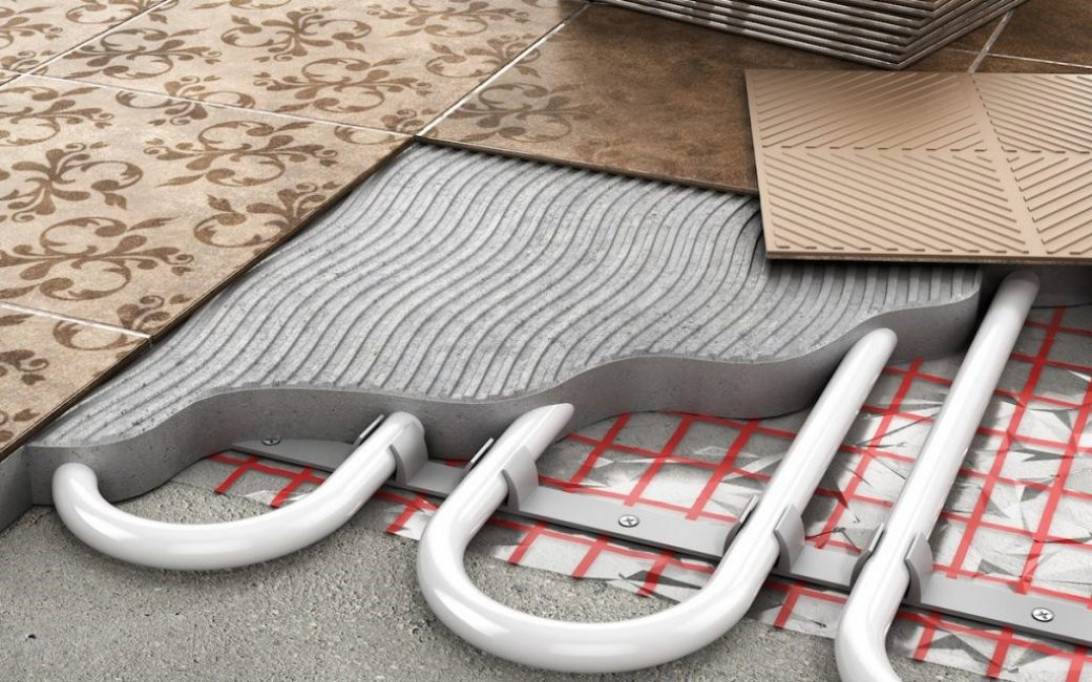

Плюсы и минусы плиточного покрытия для тёплого пола

Сочетание — кафельная плитка и тёплый водяной пол, имеет ряд преимуществ:

пол с обогревом делает плиточное покрытие комфортным для перемещения по нему босыми ногами;
быстро высыхает вода на поверхности, что особенно важно для кухни, бассейна или ванной — пошаговая инструкция установки гидропола в ванной комнате;
на кафельном тёплом полу не образуется плесень и вредные для здоровья человека микроорганизмы;
монтаж греющих труб под плитку не требует дополнительных затрат;
плиточный тёплый пол, возможно, обустраивать с другими видами отопления;
данное сочетание создаёт в помещении (ванне, бассейне) условия, которые отвечают санитарным нормам.

Стоит отдельно отметить высокую теплопроводность плитки, то есть тепло от нагревательных элементов будет беспрепятственно проходить в комнату. Поэтому, она считается самым подходящим покрытием для полов с обогревом. Кроме того, кафель обладает следующими плюсами — долговечность, устойчивость к температурным перепадам, прочность.

Процесс укладки тёплого водяного контура под плитку не сложный, но трудоёмкий, важно строго следовать технологии.  Кроме того, установка плиточного водного пола возможна не во всех помещениях. Такое устройство рекомендовано монтировать в частных домах

А вот в квартирах, чтобы оборудовать греющую конструкцию, требуется разрешение на подключение её к общей системе отопления.

Ещё один минус таких устройств — внушительная толщина «пирога», поэтому при наличии низких потолков — этот вариант не подходит.

Особенности конструкции

Водяной теплый пол — это трубопровод, уложенный так, чтобы его изгибы равномерно располагались по всей площади помещения. Если оно велико, делают несколько отрезков (петель), каждая из которых находится на определенной части площади. Это позволяет сохранять температуру теплоносителя — при прохождении короткой петли он остывает меньше. Количество петель зависит от размеров помещения. Чем их больше, тем меньше потери тепловой энергии.

Петли теплого пола укладывают на пол разными способами. Это могут быть змейка, спираль, одиночные или двойные варианты.

Чем равномернее распределены трубы, тем качественнее и комфортнее будет обогрев. Каждая петля подключается к системе подачи и отведения воды, то есть к прямой и обратной линии водоснабжения. При этом, напрямую присоединить теплый пол к полотенцесушителю нельзя, это не позволит регулировать его температуру или отключать некоторые петли при необходимости.

Для сборки используются полиэтиленовые трубки диаметром 22-25 мм. Их укладывают в цементную стяжку и закрывают кафельной плиткой. В результате получается максимально эффективная система, практически без потерь тепловой энергии. При заливке стяжки необходимо иметь полностью собранные и подключенные петли, так как трубки в момент подачи бетона должны находиться под рабочим давлением теплоносителя.

Монтаж водяного теплого пола — самая ответственная процедура, так как любой ремонт системы предполагает разрушение стяжки и замену трубки. По степени сложности эта процедура значительно опережает первичную сборку, потому, работу надо выполнять максимально качественно и тщательно.

Регулировка температуры

Регулировку температуры производят путем изменения подачи теплоносителя в петли. Пустить воду напрямую нельзя — в помещении станет невыносимо жарко. Рабочая температура теплого пола редко бывает выше 35 °С (обычно, около 26 °С). Поэтому, для регулировки к горячему прямому потоку подмешивают остывшую обратку.

Для этого используют узел смешивания, в котором происходит подготовка теплоносителя с заданными параметрами. Этот метод позволяет исключить остывание полотенцесушителя, так как отбор горячей воды незначителен.

В коллектор поступает уже готовая жидкость, но и здесь можно настроить температуру путем отключения некоторых петель. Это делается с помощью регулировочных кранов на каждом выводе коллектора. Отключая петлю на линии подачи, надо также перекрыть ее и на обратке.

Для более точного контроля используют датчик температуры и термостат, способный автоматически изменять соотношение прямого и обратного потоков.

Настраивать температуру теплоносителя таким способом просто и удобно, но потребуется установка блока управления — специального прибора, позволяющего программировать работу системы и обладающего большим набором функций. Некоторые модели поддерживают управление с помощью смартфона, когда владелец может регулировать режим обогрева из другой страны или даже части света.

Ремонт и обслуживание

Если монтаж водяного теплого пола выполнен качественно и без нарушений технологии, обслуживание и ремонт практически не требуются. Однако, возможны любые случайности. Поэтому, при возникновении признаков протечки или прекращении работы каких-либо петель, необходимо перекрыть систему и определить проблемный участок.

Иногда причиной неполадок становится настроечный кран на коллекторе. Его меняют и продолжают эксплуатацию системы. Однако, если проблема кроется в самих петлях, придется разбивать стяжку и менять трубки. Это трудоемкая и дорогая процедура, поэтому, надо изначально принять все меры для исключения подобных ситуаций.

Утепление и аккумулирующий слой

Пирог водяного тёплого пола таков: пенополимерный утеплитель, нагревательные трубки и теплоаккумулирующая стяжка в порядке снизу вверх. Толщина и используемые материалы основных слоёв должны выбираться в соответствии с рабочими параметрами системы.

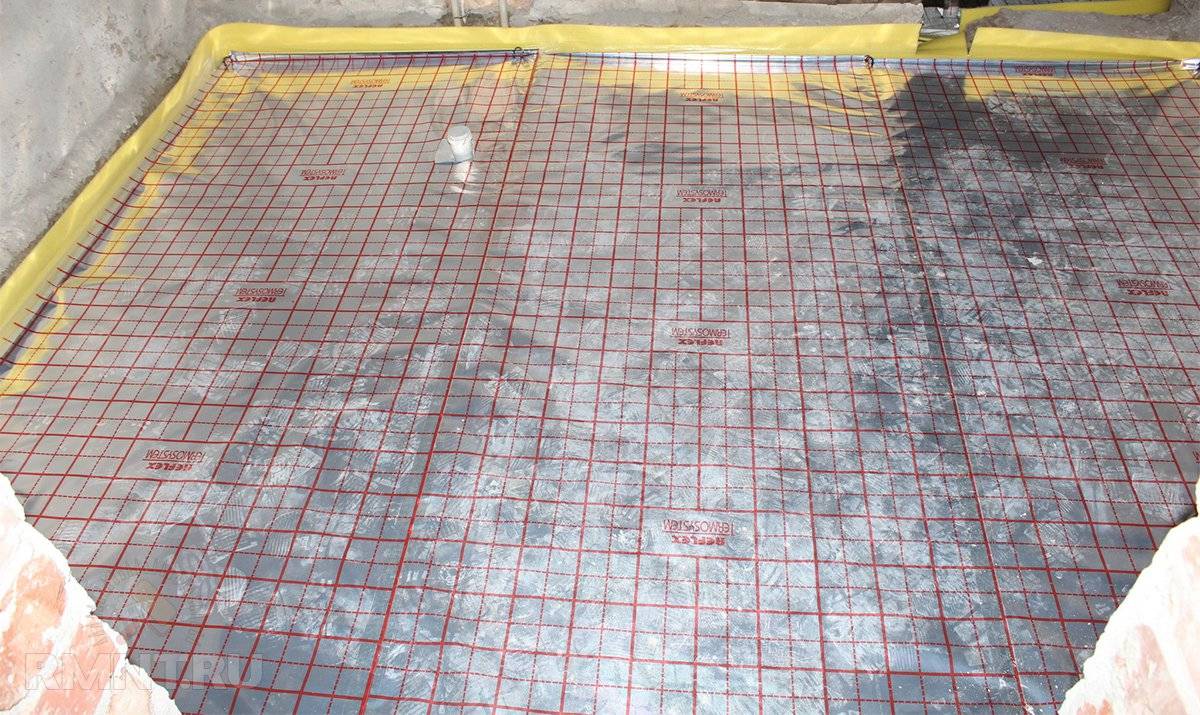

Утеплитель выбирается с учётом планируемой температуры нагрева, а если точнее — разницы температур между тёплым и черновым полом. В основном используют ЭППС или ППУ плиты со стыковочными кромками. Этот материал практически несжимаем при распределённой нагрузке, при этом показатели сопротивления теплопередаче одни из самых высоких. Ориентировочная толщина полимерного утеплителя — 35 мм для разности температур в 30 ºС и далее по 3 мм на каждые 5 ºС.

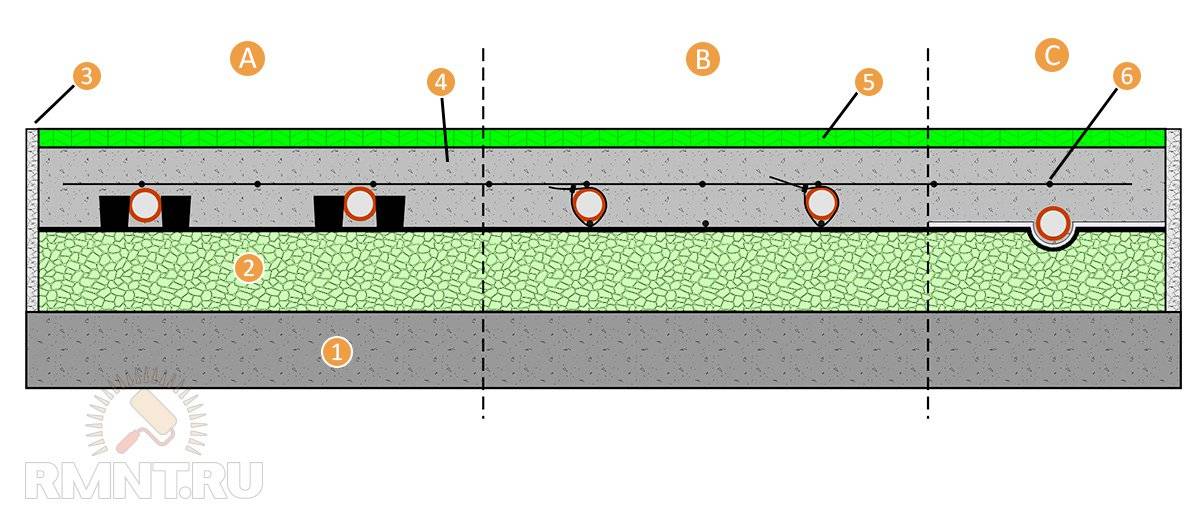

Способы устройства тёплого пола в частном доме. Предложено три варианта крепления и распределения труб: А — Использование специальных монтажных матов для тёплого пола. В — Монтаж по армирующей сетке с шагом 10&nbs;см с помощью пластиковых стяжек. С — Укладка труб в подготовленные желоба в утеплителе с использованием светоотражающих экранов. Конструктивное исполнение тёплого пола: 1 — бетонное основание чернового пола; 2 — утеплитель; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Помимо защиты трубок от повреждения стяжка регулирует инерционность системы подогрева и сглаживает разность температур между участками пола непосредственно над трубками и между ними. Если котёл работает в циклическом режиме, нагретый бетон будет отдавать тепло, даже если поступления горячей воды временно нет. При случайном перегреве теплоёмкая стяжка обеспечит отвод температуры, исключая повреждение труб. Средняя толщина стяжки — это 1/10–1/15 часть расстояния между соседними трубками. Увеличив толщину, можно избавиться от эффекта тепловой зебры при редкой прокладке трубок. Естественно, расход материалов, а также инерционность и время выхода системы на режим при этом возрастут.

При устройстве тёплых полов по грунту необходимо отсыпать 15–20 см несжимаемый слой из ПГС. Щебень в целях дополнительной теплоизоляции можно заменить керамзитом. По утеплённым каркасным полам тёплый пол можно укладывать сразу поверх гидроизолятора, которым черновой пол укрывается во избежание выхода из стяжки цементного молока. В лучшем случае под трубками устраивается слой тепловой отсечки из ППУ или ЭППС в 20–25 мм. Даже такого тонкого слоя достаточно, чтобы устранить мостики холода, представленные несущей конструкцией пола, а также распределить нагрузку от стяжки.

Тёплый пол водяной: рациональный обогрев

Действительно, мало какая из существующих систем обогрева жилых и промышленных зданий готова конкурировать с тёплым водяным полом. Объяснить преимущество тёплых полов на воде несложно.

Так, для традиционных широко распространенных тепловых систем, построенных на базе радиаторов отопления, фанкойлов, конвекторов, характерным технологическим принципом является эффект конвекции.

Конвекционный способ отопления имеет существенный минус — неравномерное распределение тепловых потоков, когда воздух, нагретый радиаторами, преимущественно скапливаются в области потолка помещения.

Нижняя часть жилых комнат при этом находится в области слабо прогретого воздуха. Напольная же часть и вовсе остаётся холодной, что для зимнего сезона неприемлемо. С точки зрения физиологической привычки организма, такой подход к обогреву помещений сложно назвать идеальным.

Совсем иное дело – тёплый пол водяной на трубах PE-RT, исключающий эффект конвекции. Внедрение такой конструкции в жилом доме кардинально перестраивает распределение тепловых воздушных потоков. Именно этим проектом достигается идеальное условие распределения температуры и как следствие – идеальное условие комфорта жилища.

На уровне тёплого пола средняя температура достигает 22°С, а область помещения на уровне центра окна прогревается до 18-20°С.

Тёплые полы водяные в доме обеспечивают лучшее распределение воздушных потоков. Это скрытая конструкция, а потому безопасная для детей. Преимуществ тёплых полов масса

  • равномерный прогрев внутреннего объёма помещения,
  • повышенная степень гигиеничности жилья,
  • лучшие условия безопасности для детей,
  • экономия энергоресурса за счёт автоматической регуляции,
  • продолжительный срок службы.

Разнообразие теплых полов как сделать правильный выбор

Сегодня существует всего две основных разновидности теплого пола, отличающиеся между собой особенностями подключения и применяемыми материалами. Из них вам и предстоит выбрать ту, которая позволит эффективно отапливать помещение и вместе с тем экономить ваши деньги:

  • электрическая система, в которой используется инновационный одножильный самогреющийся кабель или инфракрасная пленка. Управление температурой нагрева осуществляется с помощью терморегулятора. Вы просто настраиваете нужные вам параметры, после чего специальный датчик сам подает команды на включение и отключение отопления. Основным преимуществом подобных систем является простота схемы их подключения и минимальные подготовительные работы (кабель можно уложить даже под ковролин, не трогая стяжку). Но имеется и недостаток – повышенный расход электроэнергии, счета за которую существенно возрастут после монтажа и запуска системы;
  • схемы монтажа и подключения теплого водяного пола значительно сложнее, однако именно он способен обеспечить максимальную экономию средств. По своей функциональности система ни в чем не проигрывает электрической – вы точно так же можете регулировать температуру теплоносителя.

Если с монтажом и присоединением к электричеству первого теплого пола все более или менее понятно (для подключения достаточно просто подсоединить кабель к терморегулятору, а от него – к централизованной системе электроснабжения), то второй может создать целый ряд проблем. Особенно при отсутствии опыта. Поэтому именно на нем мы и остановимся более подробно.

Полезные рекомендации

Плотность укладки трубопровода определяется необходимым уровнем прогрева комнаты. Возле стен и входных дверей выполняется более плотная укладка. При этом расстояние от магистрали до стены должно быть более 12 см. Длина одного контура не должна быть более 100 метров. Кроме того, стыки магистралей производятся при помощи металлических гильз. Коллектор с редукторами размещаются в специальном распределительном шкафу, для которого заранее нужно выбрать место.

Комфортные условия для проживания

От качества монтажных схем зависит полноценный обогрев помещения и создание благоприятного микроклимата в доме. Удачи в ремонте!

Узел подготовки температуры

Сама гребёнка отводов — это ещё не весь коллектор. В сборе смесительный узел комплектуется специальной арматурой, обеспечивающей корректировку температуры воды перед подачей в систему. Подмешиваться может как горячая вода, так и холодная, что в корне определяет специфику работы двух типов смешивания.

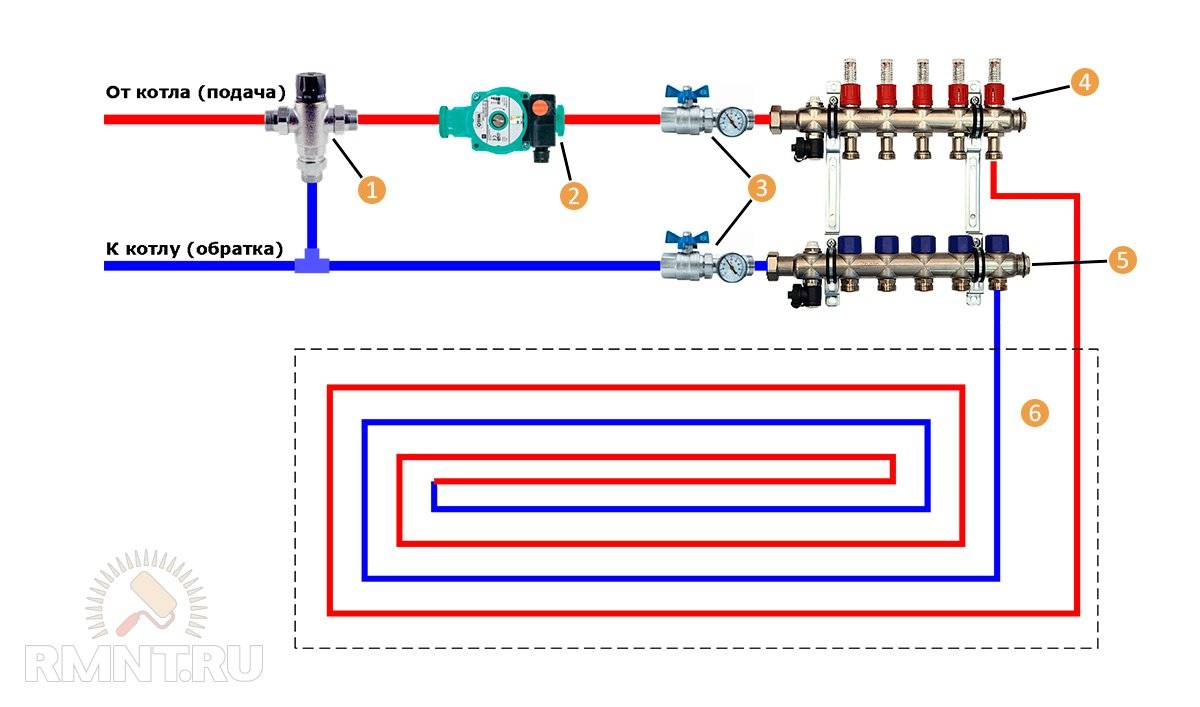

Простая схема включения тёплого пола. 1 — трёхходовой клапан; 2 — циркуляционный насос; 3 — шаровый вентиль с термометром; 4 — коллектор раздачи с расходомерами; 5 — коллектор обратки с регулировочными вентилями; 6 — контур тёплого пола. Регулировка температуры в контуре осуществляется вручную и сильно зависит от температуры теплоносителя на входе.

Первый тип использует замкнутый цикл циркуляции, подмешивая горячую воду трёхходовым клапаном по мере необходимости. Недостаток системы в том, что при сбоях в работе автоматики или использовании твёрдотопливных котлов может за раз податься большое количество горячей воды, негативно воздействующей на полимеры, а также на напольное покрытие и микроклимат в комнате. Поэтому подкачка горячей воды практикуется преимущественно в системах на медных трубках.

Готовый смесительный узел для тёплого пола. Регулировка температуры и степень смешения теплоносителя выполняется полностью в автоматическом режиме

Для полиэтиленовых контуров предпочтительны более дорогостоящие коллекторы, подмешивающие холодную воду из обратки для снижения поступающей температуры. Сложность таких смесительных узлов обусловлена наличием дополнительного насоса рециркуляции. Регулировка может производиться как настраиваемым двухходовым клапаном, так и электронным термостатом, управляющим оборотами двигателя насоса. Последнее — пример борьбы за точность и снижение инерционности системы, к слову, весьма успешный. Однако такие системы энергозависимы.

Брать ли коллектор в сборе — спорный вопрос. Безусловно, наличие гарантии — очевидный плюс, но не всегда получается найти модель с необходимой обвязкой и числом отводов, в таких случаях придётся собирать устройство самому.

Основание и финишное покрытие теплого пола

Покрытие теплого пола керамической плиткой

Проектируя теплый пол, следует сразу определиться с типом финишного покрытия.

Это может быть:

  • керамическая или керамогранитная плитка
  • паркетная доска
  • ламинат
  • линолеум
  • плитка ПВХ

Кафель и керамогранит – идеальный вариант, поскольку нагрев никак не сказывается на долговечности и технических характеристиках материала. Теплые плиточные полы уместны практически  в любом помещении.

При выборе паркетной доски или ламината необходимо убедиться, что материал имеет маркировку о пригодности для обустройства теплых полов. В противном случае высок риск, что покрытие со временем рассохнется и покоробится.

Плитка ПВХ, линолеум при температуре свыше 30°С могут выделять вредные вещества – такие варианты покрытия пригодны для помещений, где предусмотрен умеренный нагрев.

Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

  • бетонные;
  • легкие;
  • тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями

Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант —  теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту  — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Способы укладки контура

Существует три основные способа укладки контура в частном доме своими руками, но все они имеют один общий момент — трубы монтируются от стен по направлению к центру:

«Улитка» — укладка контура производится по спирали от стен к центру, и обратно. При этом, конструкция сужается к центру помещения. При составлении схемы следует помнить что нужно оставлять место между трубами, для их возвращения к питающему источнику. При помощи данной схемы обогрев напольного покрытия получается равномерный, при этом снижается уровень гидравлического сопротивления. Количество трубного материала при такой укладке меньше, чем при других способах. Основной недостаток — сложный монтаж.

«Змейка» — трубы размещаются вдоль стен в виде петель. Вариант лёгкий, но при нём не возможно добиться равномерного прогрева полов, так как температура при входе и выходе существенно различается.

Комбинированный способ — в нём объединяются обе схемы. Подходит для помещений с холодными стенами. Вдоль стен контур укладывается «змейкой», а по центру «спиралью». Этот способ позволяет сэкономить на трубах и увеличить энергоэффективность устройства.

Достоинства теплого пола и недостатки этой системы отопления

Как и все, используемые в быту отопительные системы, теплые полы обладают определенными преимуществами. Как сделать водяной контур правильно, что бы он максимально эффективно отдавал тепло напольному покрытию, достаточно знать о достоинствах этого способа обогрева. К ним смело можно отнести следующие факторы:

  • монтаж вашей системы отопления обойдется с минимальными затратами;
  • все элементы отопительной системы водный пол совместимы с нагревательными приборами, осуществляющие нагрев жидкого теплоносителя;
  • конструкция водяного пола совместима с любым видом напольного покрытия (ковролин, линолеум, паркет, ламинат, кафельная плитка);
  • уложить водяной контур можно, как в больших по площади помещениях, так и в маленьких;
  • подсоединение возможно к автономному источнику нагрева, так и к централизованной системе ГВС;
  • максимально полный прогрев внутреннего пространства, фактор, который особенно актуален для помещений с высокими потолками;
  • независимость работоспособности системы от перебоев с электрическим энергоснабжением;
  • система отопления может использоваться как вспомогательная, так и в качестве основного источника обогрева жилых помещений.

Для лучшего представления о возможностях использования подобного способа обогрева, достаточно взглянуть, как выглядит схема укладки контуров водяного теплого пола в различных вариантах.

Для отопления всей квартиры схема укладки водяного пола, расположение трубопроводов будет следующим, в различных вариациях:

Несмотря на очевидные преимущества, теплым полам свойственные и недостатки. Значительность их не так существенна для потребителей, однако в ряде случае минусы, присущие теплым полам следует учитывать. Речь идет о следующих моментах:

  • теплые полы, рассчитанные на полноценный обогрев жилого помещения можно устанавливать только в отдельных частных постройках, оснащенных автономным нагревательным оборудованием;
  • для квартиры в многоэтажном доме такой способ подогрева пола возможен только на небольших участках, без ощутимого вреда несущим конструкциям самого здания. Подключение водяного контура к централизованной системе горячего водоснабжения может привести к сбоям в работе централизованной системы ГВС;
  • укладывать водяной контур под стяжку можно только в помещениях, специально рассчитанных для подобных реконструкций (вес стяжки составляет 200-300 кг на м2, высота стяжки не менее 5-7 см, что критично для помещений с низкими потолками);
  • недостаточно гибкая возможность регулировки температуры нагрева при автономном отоплении и полное отсутствие такой возможности при подключении к централизованному отоплению;
  • при несвоевременном обнаружении обрыва водяной трубы, высокая вероятность заливания этажей, расположенных ниже.

Перечисленные достоинства и недостатки теплых полов не полностью отражают картину эксплуатации подобной системы отопления. Уже в процессе работы и эксплуатации водяного пола выявляются различные тонкости и нюансы, связанные с неправильностью расчетов и ошибками, допущенными при монтаже.

Схемы водяных контуров

Пред началом работ по самостоятельному сооружению водяных тёплых полов в частном доме, требуется продумать схему укладки элементов нагрева.

Есть два основных варианта расположения труб на бетонной поверхности:

«Змейка» — это наиболее простая монтажная схема для обустройства в частном доме водяных полов. Минусом данного способа является температурная разница теплоносителя в момент входа и выхода, поэтому вторая часть трубопровода будет менее теплая. Трубы укладываются параллельно стенам в виде петель.

«Улитка» — положительная сторона данного способа в способности равномерно распределять тепло, но укладывать нагревательный элемент самостоятельно по такой схеме сложнее. Контур тёплого пола располагается по спирали от стенок к центру, и обратно.

Для повышения эффективности пола и экономии материала, хозяевам коттеджей лучше сделать комбинированную конструкцию тёплого пола. Заключается она в размещении магистрали в центральной части комнаты «улиткой», а по периметру «змейкой». При правильно произведённом расчёте укладочного шага, температура будет оптимально комфортной.
