Укладка теплого пола в ванной

Выбор теплого пола

Выбираем вид теплого пола для ванной

После того, как мы изучили все возможные варианты конструкции, пришло время рассмотреть факторы, влияющие на выбор теплого пола в ванную. Решив установить теплые полы в ванную комнату необходимо правильно выбрать систему обогрева, исходя из особенностей помещения и характера покрытия:

  • В частном доме или коттедже, несмотря на высокие изначальные затраты, правильнее всего было бы установить водяной подогрев пола в ванной комнате, получив в итоге экономию используя энергию установленного отопительного котла;
  • Используя электрический подогрев учитывать имеющиеся ограничения по применению нагревателей, указанные заводом изготовителем;
  • Точно выдерживать технологию монтажа не только нагревателей, но и всей системы в целом, включая, казалось бы, второстепенные элементы;
  • Обязательно выполнить теплотехнический и электротехнический расчеты для получения сбалансированной нагревательной системы, исключающей возникновение критических перегрузок отопительного оборудования или системы электроснабжения дома или квартиры;
  • В случае отсутствия уверенности в правильности выполненных расчетов или соблюдения технологии монтажа лучше обратиться к специалистам для оказания необходимой помощи. Обученные, имеющие соответствующие лицензии специалисты качественно выполнят работы, и будут нести некоторые гарантийные обязательства в течение согласованного времени;
  • Начиная все работы по проектированию и монтажу теплого пола, особенно в многоквартирных домах проконсультируйтесь о возможных юридических последствиях таких работ.

Подготовительные мероприятия

Корректность предварительных работ определяет надежность и эффективность системы отопления. На этой стадии можно уточнить основные технические характеристики, дополнительные требования пользователей к удобству управления.

Проектирование

Для эффективного обогрева помещений пользуются упрощенной пропорцией – 10 кВт мощности на 100 м кв. отапливаемой площади.

Точный расчет выполняют с учетом:

  • климатических условий в регионе;
  • ориентации помещения относительно сторон света;
  • наличия оконных (дверных) проемов;
  • изоляционных параметров внешних стен;
  • режима проветривания;
  • высоты потолков.


Циркуляционный насос входит в состав водяного отопления.

В состав системы водяного отопления включают:

  • котел;
  • циркуляционный насос;
  • трубы;
  • коллектор с регуляторами;
  • выход для слива жидкости;
  • фитинги, разветвители, краны, другие компоненты обвязки.

Для упрощения расчета применяют данные, соответствующие типовым начальным условиям. Этот подход позволяет исключить сложные вычисления с применением давления, аэродинамического сопротивления и других параметров.

Если диаметр труб составляет 16 мм, длину одного контура делают не более 80±10 м. На отапливаемой площадке из этих элементов создают рабочие линии в форме спирали или «змейки». Шаг укладки уменьшают (5-7 рядов) около оконных проемов и внешних стен. Под мебелью и сантехникой оставляют пустые зоны.

В таблице приведены параметры, которые можно использовать для расчета.

Шаг укладки, смРекомендованная температура воды, °CОбщая длина трубы для 1 м² площади в погонных метрах
103310
15356,7
20385
25404
30433,4

Упростить создание проекта позволит специальная программа.

С ее помощью можно:

  • нарисовать план помещений с оконными и дверными блоками, схему укладки;
  • рассмотреть макет в форме 3D с разных сторон;
  • рассчитать параметры системы отопления с использованием характеристик котла.


С помощью компьютера можно создать проект теплого пола.

В проект с электрическими компонентами добавляют схему подключения к сети питания, терморегулятор и УЗО.

Подготовка комплекта

Состав функциональных компонентов определяет вид теплого пола. При установке водяного отопления надо изучить особенности материала, из которого сделаны трубы (см. таблицу).

МатериалПреимуществаНедостатки
СтальНизкая ценаРазрушение коррозией, сложный монтаж
Нержавеющая сталь (гофра)Долговечность, прочностьВысокая цена
МедьПластичность, длительный срок службы, устойчивость к коррозии и температурным перепадамВысокая цена
ПолипропиленПростая укладкаБольшое количество сварных швов
Сшитый полиэтиленСтойкость к механическим повреждениям, герметичность соединенийБольшой допустимый радиус изгиба

Перечень других комплектующих составляют по утвержденному проекту.

Подготовка основания

Межэтажное перекрытие из бетонных плит очищают, устраняют большие перепады по высоте. Заделывают щели и трещины. Для создания гидроизоляции укладывают полиэтиленовую пленку внахлест.

Для предотвращения потерь тепла укладывают слой из любого материала:

  • пенопласта;
  • пенополистирола;
  • минеральной ваты;
  • пробки;
  • вспененного полиэтилена.


Для предотвращения потерь тепла используют пенопласт.

Фольга, размещенная сверху, направит ИК-излучение в сторону комнаты. Периметр закрывают демпферной лентой. Трубы фиксируют крепежными уголками.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

  • бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
  • маркировку;
  • сертификат соответствия на продукцию;
  • учитывать коэффициент теплового расширения труб;
  • стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

2 Разновидности теплого пола

Если говорить о типах теплых полов, то их всего два – электрический и водяной. Но существует четыре основных технологии установки теплого пола, которые используются во всем мире. Они отличаются по принципу функционирования. Чтобы определить какой тип подойдет лучше для ванной комнаты, стоит узнать базовую информацию о каждой разновидности подогрева для пола.

Инфракрасный подогрев

Самый популярный тип нагревательных элементов для полов – инфракрасная пленка, состоящая из нескольких слоев. Причины популярности – легкость установки и экономность. Инфракрасная подложка для теплого пола работает по принципу излучателя – она вырабатывает ИК-лучи, которые обеспечивают равномерный обогрев всей поверхности пола. Преимущества, выгодно выделяющие инфракрасный теплый пол:

  • экономность в использовании – на каждый квадратный метр затрачивается не более 50 Вт;
  • тепло распределяется равномерно, при этом не происходит пересыхание воздуха;
  • инфракрасная пленка абсолютно безопасна и не представляет угрозы для здоровья;
  • устанавливать такое обогрев проще всего, для этого не нужно никаких специальных инструментов, знаний и навыков;
  • использовать такой подогрев можно не менее 20 лет, причем без ремонта и сервисного обслуживания.

Внимание! Бытует мнение, что инфракрасный подогрев для пола опасен для здоровья человека и даже может провоцировать развитие рака. Это не более, чем миф

Ученые исследовали влияние инфракрасных лучей на здоровье человека и не выявили никакой угрозы для здоровья.

Водяной теплый пол

Еще недавно водяной теплый пол считался самым популярным, но на сегодняшний день существуют более экономичные и простые по принципу работы варианты. Водяная тепловая система обеспечивает нагрев за счет труб, которые монтируются под напольное покрытие и бетонируется, или же устанавливается в пенополистирольные пластины. В трубах циркулирует нагретая вода или другие жидкости, в зависимости от типа системы.

Водяной теплый пол может нагреваться за счет электрической энергии, или же подключаться непосредственно к основной системе отопления – газовому или твердотопливному котлу. Плюсы водяного теплого пола:

  • долговечность – система устанавливается не на один десяток лет;
  • безопасность;
  • возможность проведения труб по всей площади помещения, без опасения за сохранность мебели;
  • возможность использовать любое финишное напольное покрытие.

Но есть и недостатки – монтаж водяного теплого пола сложно выполнить непрофессионалу. Кроме того, изначально придется прилично потратиться, чтобы закупить все необходимое для установки подогрева.

Внимание! Водяной теплый пол – это отличное решение для особняков и частных домов с автономным отоплением. Но в таких ситуациях лучше планировать монтаж обогрева на этапе проведения трубопровода

Кабельная система подогрева

Одним из популярных и универсальных вариантов для установки в ванную комнату считается кабельный теплый пол. Он состоит из трех составляющих – кабельный нагревательный элемент, датчики температуры и терморегуляторы. Преимущества кабельного теплого пола:

  • возможность монтировать различными способами;
  • сравнительно низкая стоимость установки и оборудования;
  • высокая температура нагрева;
  • безопасность при условии правильного монтажа;
  • долговечность.

Установка теплого кабельного пола дает независимость от систем централизованного отопления в многоквартирных домах и позволяет поддерживать оптимальную температуру в помещении даже в холодные зимы. Но есть и минус – монтаж кабельных систем подогрева полов является трудоемким делом, выполнить его самостоятельно смогут только те, кто имеет опыт в этом деле и соответствующие навыки.

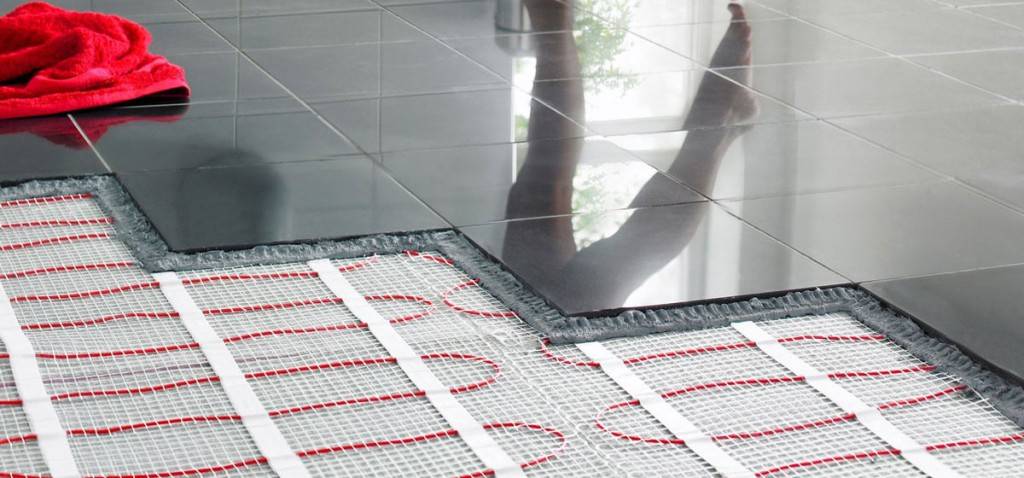

Термоматы

Это оптимальный вариант подогрева для тех, кто хочет установить теплый пол самостоятельно, но при этом не обладает сложными техническими навыками работы с кабельной системой. Это уже готовый кабельный теплый пол, покрытый несколькими слоями изоляции. Его можно без ограничений расстилать под напольное покрытие по всей площади помещения. Основные преимущества:

  • отсутствие сложностей в установке;
  • сравнительно низка цена;
  • надежность и неограниченный срок службы;
  • возможность монтажа под все разновидности напольных покрытий;
  • экономия электроэнергии;
  • устойчивость к влаге.

Термоматы недорогие, учитывая то, что при самостоятельном монтаже электрического пола, пришлось бы потратиться на многие другие комплектующие, кроме кабеля. Но термоматы позволяют сэкономить, потому что оплата будет осуществляться только за готовую конструкцию.

Первый запуск

Включать систему, водяную или электрическую, залитую стяжкой, нужно после прогрева верхнего слоя бетона калорифером. Если запустить пол при плохо застывшем растворе, то бетон может деформироваться и повредить нагревательный элемент.

При использовании мат или стержневого пола залитых плиточным клеем, перед включением устройства, так же надо время, чтобы клей хорошо просох.

Первый запуск водяного пола следует начинать с подачи теплоносителя нагретого до 20 — 25 градусов, и дать 2 дня поработать ему в таком режиме. Затем, каждый день температуру воды нужно поднимать на 10 градусов, а антифриза на 5.

Электрические полы так же включаются постепенно. Начинать нужно с малых оборотов, и на протяжении 3 дней повышать температуру до максимума. Затем в обратной последовательности произвести отключение.

При нагреве кабель расширяется, а остывая сужается, тем самым остаётся зазор между ним и бетоном. В приделах этого промежутка в дальнейшем и будет происходить расширение провода.

Комплектующие для теплого пола под плитку

Система подогрева пола в ванную комнату включает в себя всего несколько составляющих:

  1. Нагревательный элемент.
  2. Терморегулятор, с помощью которого осуществляется управление системой.
  3. Термодатчик — отслеживает температуру пола и отключает нагреватель во избежание перегрева.
  4. Провода для подключения всех компонентов в единую цепь.
  • резистивные кабели;
  • инфракрасные пленки (тонкая полимерная основа с нанесенными на нее графитовыми дорожками).

Второй вариант — ИК-пленку — в ванной комнате и в иных влажных помещениях использовать нельзя: в случае пробоя изоляции и намокания нагреватель замыкается сам на себя, так что при поражении пользователя током УЗО не срабатывает. Такие нагреватели предназначены для использования только в сухих помещениях.

Резистивные кабели бывают двух видов:

Нерегулируемые или обычные

Это просто длинный провод из металла с высоким электрическим сопротивлением, заключенный в изолирующую оболочку.

Стоит дешево, но имеет важный недостаток: при ограниченном отводе тепла (поставили на пол, к примеру, предмет мебели или что-то еще ) может перегореть.

Ремонтировать кабель сложно — придется сбивать напольное покрытие и стяжку.

Кабели этого типа выпускаются в двух исполнениях:

  • одножильные;
  • двухжильные.

Двухжильный кабель состоит из того же провода, но только сложенного пополам. Таким образом, он подключается только с одной стороны и трассу можно прокладывать как заблагорассудится.

Одножильный же кабель нужно подключать с двух сторон, поэтому трасса должна быть замкнутой, то есть оба конца кабеля после укладки контура должны оказаться рядом.

Блок 1

Саморегулирующиеся

Это резистивные кабели, так сказать, нового поколения. Резистивная, то есть нагревательная жила выполнена из полимера с полупроводниковыми свойствами, а по обе стороны от нее проложены обычные медные жилы, то есть токопроводящие. Ток протекает от одной медной жилы к другой через полимер по всей его длине, вследствие чего тот нагревается.

Особенность применяемого полимера-полупроводника состоит в том, что при повышении температуры сверх положенного его сопротивление резко возрастает, то есть электрическая цепь на данном участке фактически размыкается. Таким образом, перегорание кабеля невозможно в принципе. При этом прочие участки остаются работоспособными.

Резистивный и саморегулирующийся кабель

Обладая таким достоинством, саморегулирующийся кабель безусловно более предпочтителен по сравнению с обычным, но нужно быть готовым к тому, что и стоит он намного дороже.

Составляющие для теплого пола можно приобрести как по отдельности, так и в комплекте. В первом случае компоненты нужно правильно подобрать, ведь величина протекающего через терморегулятор тока зависит от сопротивления резистивного кабеля. В комплекте же все уже подобрано, так что вероятность ошибки сводится к нулю.

Чтобы резистивный кабель осуществлял нагрев пола правильно, он должен быть уложен с правильным шагом. В противном случае возможен либо перегрев (при малом шаге), либо «тепловая зебра» (при шаге увеличенном).

Чтобы не ошибиться, пользователю лучше приобрести в качестве нагревательного элемента так называемый термомат.

Это тот же кабель, только уже уложенный и прикрепленный к полотну стеклоткани. При монтаже мат нужно просто расстелить, ни о чем не заботясь.

Электрический теплый пол в ванную комнату

Системы электрического подогрева помещения отлично подходят для любых помещений, в том числе и тех, в которых эксплуатация водяного теплого пола невозможна или крайне затруднительна. Монтаж и установка электрического теплого пола достаточно проста в своем исполнении, поэтому с ней может справиться любой человек.


Даже девушка справится с этой задачей

Ванная комната – это помещение с высоким уровнем влажности, благодаря которому у негативно воздействующих на ваше самочувствие грибков имеются весьма хорошие условия для развития. После того, как установлен теплый пол в ванной помещение становится намного суше, что сводит вероятность появления грибка к минимуму.

Укладка теплого пола в ванной комнате

Как сделать в ванной теплый пол?

Если вы уверены в своих силах, вы можете ознакомиться с технологией установки теплого пола и приступить к самостоятельному монтажу системы.


Устройства теплого электрического пола в ванной комнате

По сути, система электрического обогрева пола представляет собой отдельный от основного пола элемент, который монтируется до или во время настилки покрытия. Эта система включает в себя нагревательные кабели или маты, которые укладываются на бетонное основание (либо в процессе укладки новой плитки на старую), после чего крепко приклеивается к старому покрытию. Маты состоят из ткани, с плетеными в нее нагревательными элементами, надежно защищенными и изолированными от воздействия влаги. Чтобы осуществить подключение к электросети, к каждому мату с начала и конца присоединяются свободные провода длиной порядка 4 метров.

Питание системы происходит от сети с напряжением в 220В. За счет встроенного датчика измеряется температурный режим теплого пола в ванной, а необходимый нагрев устанавливается при помощи электронного терморегулятора.

Чтобы маты в точности подходили под различные выступы и углы в помещении, их раскраивают при помощи ножниц, а при укладке используют хлорвиниловый клей. Клеевой раствор высыхает за три дня, по истечении которых можно начинать укладывать плитку. Плиточный клей, на который укладывается плитка, наносится зубчатым шпателем. Более подробно об общей технологии в статье — как сделать теплые полы.


Нанесение клея на электрические маты зубчатым шпателем

Провода температурных датчиков и подводящие провода заводят в трубы, после чего распределительная коробка закрывается крышкой. Наиболее оптимальные способы раскроя с последующей укладкой термоматов – в районе ванны и углах помещения. Если есть необходимость, в матах делают небольшие вырезы, стараясь исключить вероятность повреждения нагревательных элементов.

Запрещается пережимать, сгибать или резать провода. Маты следует приклеивать только на чистую и сухую поверхность основы при помощи специального плиточного клея. После завершения приклейки можно начинать монтаж теплого пола в ванной с дальнейшим подключением всех необходимых элементов системы.


Снятие защитной пленки с клеящих полосок термоматов

Теплый пол в ванной, отзывы о котором в большинстве случаев положительные, являются идеальным решением при ремонте, так как предназначены для отопления именно небольших помещений. Используя терморегулятор можно настроить необходимый температурный режим и поддерживать его в нужном состоянии в течение всего дня.

Гидроизоляция деревянных полов в ванной комнате

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

ТЕПЛЫЙ ПОЛ за 1 день! Водяной теплый пол своими руками часть 1

Watch this video on YouTube

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях — узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

  • высоту потолков, так как такое сооружение приводит к значительному их понижению;
  • размер дверных проёмов — требуемая их высота не меньше 210 см;
  • прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Популярные торговые марки теплых полов

На рынке предоставлена продукция десятков компаний-производителей электрических теплых полов. Пользуются популярностью товары европейских, корейских и отечественных производителей. Самые известные торговые марки – это полы датской компании Devi, на которые идет гарантия 20 лет. Финская компания Ensto и английский производитель Energy занимают высокие места в популярности производителей этой группы товаров. В последние годы на рынок ворвались производители из Южной Кореи. Среди них лидирует бренд Caleo, который является лидером в производстве инфракрасных теплых полов. В России покупается половина всей продукции именно торговой марки Caleo. Его достойный конкурент – корейская фирма Unimat, лидер в производстве стержневых теплых полов.

Но в странах СНГ также есть достойные торговые марки в этой сфере. В России выпускаются теплые полы под брендом «Теплолюкс». Компания производитель дает гарантию на свою продукцию 25 лет, что говорит о многом. Еще следует отметить такие компании, как Spyheat и «Национальный комфорт». Российские заводы выпускают теплые полы в виде матов, кабелей и тонкой инфракрасной пленки.

Надеемся, теперь вы имеете представление о том, что такое теплые полы, и как их установить в ванной самостоятельно. Какой бы вид половых покрытий из вышеперечисленных вы бы не выбрали, будьте уверены в том, что вы получить дополнительный комфорт и уют.

ЗАКЛЮЧЕНИЕ

И так мы рассмотрели три варианта системы обогрева помещения ванной комнаты. Каждый из них имеет свои преимущества и недостатки.

Как оказалось главным минусом, который объединяет все типы, является высокая цена. Однако они окупают себя во время эксплуатации.

Независимо от того на какую систему попал ваш выбор, монтировать ее может даже новичок. Главное придерживаться строгих правил монтажа шаг за шагом воспользовавшись нашей инструкцией. Результатом потраченных усилий вы превратите ванную комнату в уголок тепла, комфорта и уюта.

Устройство пленочного теплого ИК-пола

Инфракрасный теплый пол в ванной сделать очень просто. Расстилаются полосы обогревателя, подключаются к терморегулятору, и устраивается чистовой пол.

Керамическая плитка будет подходящим покрытием в таком помещении, но для её укладки на инфракрасную пленку существуют некоторые особенности. Сложность заключается в отсутствие сцепления с пленки плиточным клеем. Известно две основных технологии укладки плитки на ИК-пленку: сухая и мокрая с применением стяжки.

Важно! При укладке теплого инфракрасного пола необходимо внимательно следить, чтобы пленка была не повреждена. Читать также: Мобильный теплый пол под ковер

Читать также: Мобильный теплый пол под ковер

Технология «сухой» укладки плитки на инфракрасный пол

Подготавливается основание, выполняется его очистка от пыли и мусора. Поверхность должна быть ровной;
Укладывается теплоотражающий материал, стыки скрепляются скотчем;
Расстилаются пленочные нагреватели и подсоединяются к электросети;
На поверхность нагревателя укладывается полиэтиленовая пленка в качестве гидробарьера;
В качестве основания под плитку применяются гипсоволоконные (ГВЛ) или стекломагнезитовые (СМЛ) листы

Их следует крепить осторожно, чтобы не повредить ИК-пленку. Такой материал влагоустойчивый, поэтому он хорошо подойдет для эксплуатации в ванной;
На листы наносится «бетоноконтакт» в качестве грунтовки

Это обеспечивает лучшее сцепление с плиточным клеем;
Теперь можно наносить клей и выполнять работы по укладке керамической плитки. Эксплуатация теплого ИК-пола начинается только после полного высыхания всех слоев пирога.

Читать также: Электрический теплый пол под плитку: укладка своими руками

Технология «мокрой» укладки плитки на инфракрасный пол

  1. Выравнивание и очистка чернового пола;
  2. Настил теплоизоляционного слоя; в его качестве может использоваться пробковая подложка;
  3. Настилается теплоотражающий материал;
  4. Укладывается инфракрасная пленка, и делаются выводы к электросети;
  5. Поверх кладут полиэтиленовую пленку в качестве гидробарьера;
  6. Затем монтируется грубая малярная сетка для армирования стяжки;
  7. Наносится грунтовка «бетоноконтакт» на поверхность сетки и пленки;
  8. Укладывается стандартная цементно-песчаная стяжка, на которой размещается термодатчик;
  9. После её высыхания укладывается керамическая плитка.

Читать также: Монтаж пленочного пола: установка ИК теплого пола своими руками

Виды плитки, особенности укладки

Выбирая плитку для тёплого пола, нужно рассматривать модели, которые рекомендованы именно для соседства с отопительными системами. Они более прочные и износоустойчивые.

При нагревании, данная плитка хорошо хранит тепло, и отдаёт его медленно, это позволяет создавать комфортные условия, и экономить электричество.

При выборе размера и цветовой гаммы, надо отталкиваться от своих пожеланий. Для ванной всегда выигрышными являются все оттенки воды — голубого, синего или белого.

При укладке плитки на кабельные тонкие маты используется специальный клей, рекомендовано отдавать предпочтение известным маркам.

Процесс монтажа керамики на тёплый пол не отличается от укладки на обычную поверхность. Размечается поверхность, где будет укладываться плитка. В центре размещается целое изделие, по краям резанное. Начинается укладка от дальнего угла двери. Клей наносится шпателем на бетонную стяжку или нагревательные элементы (при использовании мат), его слой над устройством не более 0,5 см.

Плитка аккуратно придавливается к раствору, а по её углам размещаются крестики из пластика, они необходимы для обеспечения ровности швов.

Когда клей засохнет, через 24 часа, крестики вынимаются, а швы затираются. После этого, требуется ещё несколько дней для полного его высыхания, толь тогда можно включать обогрев.

Укладка электрического теплого пола в ванной

Существует два вида электрических греющих полов в зависимости от конструкции: нагревательный кабель и нагревательный мат.

Монтаж кабеля своими руками:

  1. Выполняется проектирование и разметка. Отмечается на стене месторасположение термостата, датчика и схема укладки кабеля;
  2. На черновое основание укладывается утеплитель с теплоотражательной фольгой, которая должна после укладки находиться сверху;
  3. Укладывается стальная арматурная сетка, к которой крепится кабель. Вместо сетки можно сделать специальные направляющие;
  4. Кабель укладывается по заданной схеме. Чаще всего выбирается схема «улитка» или «змейка», есть более сложные модификации раскладки кабеля;
  5. На стене устраивается регулятор температуры датчика;
  6. Включается оборудование для проверки работы;
  7. При условии, что все элементы работают, можно приступать к выполнению заливки цементно-песчаной стяжки;
  8. Укладывается чистовое покрытие;
  9. Система вводится в эксплуатацию после полного высыхания стяжки.

Установка нагревательного мата – более простой способ, поскольку для монтажа такого нагревателя нет необходимости заливать стяжку.

Монтаж нагревательного мата своими руками:

  1. Термомат укладывается на основание. Если мат не на клеевой основе, то он фиксируется скотчем;
  2. Кабель подключается к терморегулятору;
  3. Непосредственно на мат с нагревательным кабелем наносится клеевая смесь и укладывается плитка.

Особенностью электрического пола в ванной комнате является то, что необходимо четко рассчитать, где будет стоять сантехника и мебель

Под них кабель не прокладывается, но важно, чтобы человек, стоя возле умывальника или унитаза, ощущал тепло в ногах

Читать также: Маты для водяного теплого пола: выбор и укладка

Разновидности систем

Основное преимущество тёплого пола – равномерно отапливать помещение большой площади, что необходимо с наступлением холодов. Тёплый пол может стать как основным источником подогрева ванной комнаты, так и дополнительным. Это решение гораздо выгоднее, чем использование традиционного обогревателя или батареи.

Выделяют два основных вида тёплого пола для ванной под плитку – водяной и электрический. Подключать его нужно к центральному электрощитку, потребуется создание дополнительного выключателя.

Водяные

Отопительная система такого типа подходит для прогрева больших помещений. Основной элемент, создающий тепло — вмонтированная сеть труб, наполненных горячей водой и расположенных по периметру всего помещения. Большое значение отводится материалу, проводящему тепло от трубы плитке, обычно используют бетонное или деревянное основание.

Основное преимущество водяного пола – равномерный прогрев помещения, а не только его верхнего слоя. Также достоинствами данного типа называют:

  • Безопасность.
  • Обеспечивает равномерный прогрев помещения, создаёт комфортные условия для человека. Поддерживает оптимальную температуру – 22-24 градуса. По такому полу можно ходить босиком, он не доставляет болевые ощущения.
  • Низкий уровень электропотребления и качественный прогрев ванной.
  • Препятствует размножению грибков и плесени, которые могут причинить вред здоровью человека. Высушивает воздух, избавляет ванную от повышенной влажности.
  • Водопроводные трубы спрятаны под плиткой, поэтому не портят интерьер и не утяжеляют его. Нет помех в виде радиаторов.

Электрические

Электрический пол проигрывает водяному в долговечности и безопасности: присутствует хоть и минимальный, но риск воздействия электрического тока. В то же время, электропол имеет явные преимущества:

  • Сочетается с любым видом напольного покрытия. В зависимости от толщины материала меняется мощность электрического пола.
  • Простота монтажа и лёгкость установки кабеля.
  • Не портит интерьер за счёт отсутствия видимых деталей.
  • Есть возможность регулировать температуру пола при помощи терморегулятора.
  • Установка не требует специальных инструментов.
  • Равномерный прогрев по всей площади помещения.

Электрический пол стоит дороже водяного и может создавать электромагнитное поле. Однако, данный вид отопительной системы является конкурентоспособным и пользуется большой популярностью.

Обработка швов

После того, как клей подсох, его следует аккуратно убрать из швов шпателем, а также удалить разделители. Теперь можно приступить к зачистке швов.

Резиновым шпателем на швы наносится немного смеси крестообразными движениями. Излишки сразу удаляются с кафеля тряпкой.

Смеси нужно дать слегка затвердеть и проверить качество заполнения швов. В места, где затирочного материала не хватает, следует добавить раствор.Фото — Затирка швов

Включение водяного нагревательного пола уложенного под плитку разрешено только через 20 — 25 дней, после монтажа кафеля. Это время необходимо, чтобы полностью затвердела стяжка и засох плиточный клей.

Тёплый водяной пол плюс плитка — идеальный вариант, позволяющий за короткий промежуток времени оправдать финансовые вложения. Кроме того, данная конструкция обеспечит комфорт в вашем доме на долгие годы.

Видео материалы

1. ОПТИМАЛЬНЫЙ пирог ТЕПЛОГО ПОЛА! Водяной теплый пол своими руками. Мой теплый пол на грунте

Watch this video on YouTube

8. УКЛАДКА ПЛИТКИ на теплый пол своими руками | Как укладывать плитку | Свп плитка Стяжка толщина

Watch this video on YouTube

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
