Толщина стяжки водяного теплого пола

О толщине стяжки в общих чертах

Какого-либо универсального ответа на вопрос об оптимальной толщине слоя стяжки нет. Этот момент во многом зависит от следующих показателей:

• типа грунта, в случае монтажа водяного теплого пола в частном доме при заливке общего бетонного слоя;
• особенностей конфигурации помещения;
• назначения обустраиваемой комнаты.

Вышеприведенные пункты являются основными. Помимо них существует ряд других нюансов, к примеру, марка цемента или самовыравнивающейся смеси, характеристики арматуры и армирующей сетки и т.д.

Вид и толщина стяжки зависят от многих факторов

Условно можно выделить 3 главные разновидности стяжки водяного теплого пола. Информация приведена в таблице.

Таблица. Типы стяжки для водяного теплого пола

Показатель	Значения	Примечания
Минимальная толщина	Порядка 2 см	Обустраивается с применением готовых самовыравнивающихся смесей. Армирование не выполняется.
Средняя толщина	Порядка 7 см	Используется армирующая сетка либо тонкие арматурные прутки.
Максимальная толщина	Порядка 15-17 см	Монолитная система с армированием. Применяется в случае обустройства целостной опорной системы, одновременно являющейся частью фундамента дома и полом.

На толщину слоя влияют и характеристики материалов, входящих в состав смеси. К примеру, толщина стяжки с использованием щебенки не может соответствовать приведенным выше минимальным показателям, т.к. фракция элементов делает это невозможным.

Наряду с этим, в продаже доступен большой выбор готовых самовыравнивающихся смесей, технология обустройства которых не требует заливки слишком толстого слоя. Такие составы применяются для выравнивания поверхности непосредственно перед укладкой финишного материала.

Самонивелирующийся наливной пол прекрасно совместим с трубами водяного теплого пола

В целом же слой должен иметь такую толщину, чтобы элементы системы обогрева полностью покрывались заливкой. Ввиду того что максимальный диаметр труб, из которых собирается система теплого пола, не превышает 2,5 см, можно утверждать, что стяжки толщиной порядка 5-7 см в большинстве случаев будет достаточно.

Однако, наряду с вышеизложенной информацией, нужно учитывать, что при использовании рассматриваемой системы выделяется тепло, под воздействием которого бетонная часть «пирога», а вместе с ней и финишное покрытие будут расширяться. Нужно сделать стяжку такой толщины, чтобы материал финишного покрытия был подвержен температурным деформациям в наименьшей степени, но, при этом, сохранялись оптимальные показатели теплопроводности.

Нужно сделать стяжку такой толщины, чтобы материал финишного покрытия был подвержен температурным деформациям в наименьшей степени, но, при этом, сохранялись оптимальные показатели теплопроводности

Слишком толстую стяжку поверх водяного теплого пола специалисты заливать не рекомендуют. При этом имеется в виду, что над трубами должно быть не более 4-5 см бетонной смеси

Важно понимать: чем толще будет заливка, тем больше энергии будет затрачиваться системой и тем труднее будет пользователю контролировать интенсивность обогрева

Назначение демпферной ленты и деформационных швов

Чтобы бетон при нагревании не разрушил стены, по краям комнаты укладывается демпферная лента

Изоляция по периметру помещения (демпферная лента) нужна для компенсации термического расширения бетонной массы и снижения потерь тепла через стены. Толщина защитного слоя в этом месте согласно нормативам составляет не менее 5 мм и соответствует высоте заливки стяжки. Последняя выполняется из негигроскопичного вспененного полиуретана, по периметру которого делается защита в виде компенсационных швов. Применение изоляции по стенам дома считается обязательным, тогда как компенсационный шов применяется лишь в следующих случаях:

• общая площадь помещения превышает 35-40 м2;
• длина его сторон более 8-ми метров;
• геометрические размеры комнаты удовлетворяют соотношению a/b > 1/2 , где «а» и «b – это длины смежных стен.

Помещение разбивается на небольшие участки, после чего на каждом из них делаются дополнительные деформационные швы. Схема укладки труб греющего контура рассчитывается так, чтобы их количество, приходящееся на шов, было минимальным. Оптимальным считается вариант, когда через него проходят всего две нитки (прямая и обратная)

Также важно, чтобы через шов труба прокладывалась с небольшим изгибом и размещалась внутри гофры длиной не менее 30 сантиметров

Последовательности укладки слоев

Стяжка для теплого пола не заливается на голое перекрытие, конструкция  представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи

При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев

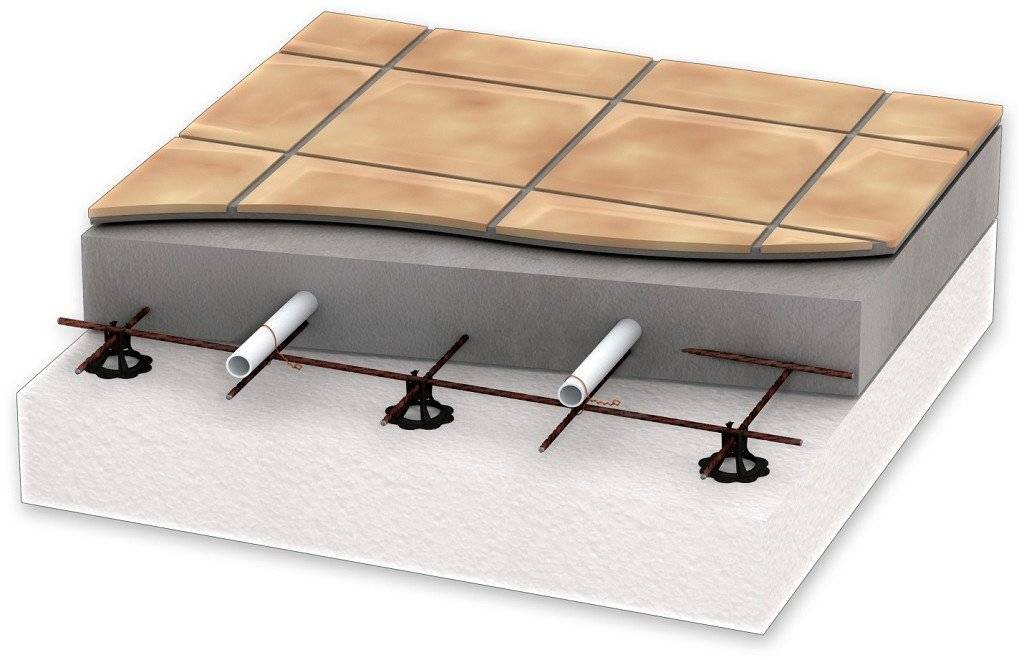

«Пирог» для водяного пола

Для водяного теплого пола самым распространенным считается следующий вариант укладки:

1. Слой гидроизоляции. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция препятствует проникновению влаги со стороны перекрытия, и тепло нагревательной системы не расходуется на просушку.
2. Теплоизоляция. Главной задачей теплоизолирующего слоя является направление максимального количества тепла в помещение и создание препятствия для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:

• пенопласта толщиной от 3 сантиметров, не позволяющего бетону вытягивать тепло;
• отражающего теплоизоляционного покрытия, направляющего тепловой поток вверх.

1. Армирующий слой. Для армирования обычно используется специальная сетка, которая усиливает стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
2. Система труб.
3. Стяжка. Этот слой выполняется по стандартной технологии с использованием маяков.

Особенности укладки слоев для электрического пола

Устройство «пирога» при использовании кабельного обогрева и системы нагревательных матов будет таким же, как и при водяной системе. Однако нужно помнить, что кабель не должен касаться теплоизоляции, поэтому должен быть прикреплен к подвешенной между лагами арматурной сетке. Пленочные нагревательные элементы можно класть поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Процесс заливки стяжки

Порядок действий при монтаже стяжки следующий:

1. Проводят предварительные (подготовительные) работы. Прежде чем залить теплый водяной пол, необходимо привести в порядок поверхность перекрытия – убрать пыль и мусор, поскольку грязь станет препятствием для достижения нужной степени сцепления. Добиваются чистоты путем выметания и выдувания. Подготовленную сухую поверхность обрабатывают грунтовкой, желательно в два слоя.
2. Расчет объема стяжки. Он несложен, нужна толщина стяжки теплого водяного пола (зависит от предполагаемой нагрузки) и ее площадь. Для жилых и иных бытовых помещений достаточно примерно 65-70 миллиметров высоты слоя, притом, что он должен составлять над трубами 45 миллиметров. Когда планируют использовать специальную самовыравнивающуюся смесь с повышенной плотностью, тогда допускается уменьшение данного параметра до 45 и 25 миллиметров соответственно. Специалисты утверждают: когда обустраивают водяной теплый пол – толщина стяжки имеет большое значение и на ней не следует экономить (детальнее: “Какая минимальная толщина стяжки для водяного теплого пола – правила и нормы”). Некоторые хозяева, желая улучшить теплопередачу и сэкономить на затратах делают высоту стяжки меньше, но в дальнейшем в результате непредвиденных нагрузок система может прийти в негодность.
3. Выполняют заливку и выравнивание стяжки. Чтобы избежать будущих неприятностей и не зависеть от возможной установки в комнате тяжелых предметов, делают армирование верхнего слоя на стяжке, используя металлическую сетку и располагая ее либо по всей поверхности, либо в отдельных местах (прочитайте: “Как заливать теплый пол: тонкости монтажа”). Для усиления состава для заливки можно применять твердые добавки, например, полипропиленовую стружку, фибру, в результате чего такой состав называют фибробетоном.
4. Ожидают высыхания стяжки. Когда создается водяной теплый пол – высота стяжки у которого максимальна, необходимо выждать примерно полтора месяца до полного ее высыхания по толщине. Если толщина заливки водяного теплого пола выбрана правильно, наливные полы сохнут быстрее.

Заливка теплого водяного пола, смотрите на видео:

Принцип водяного обогрева пола

Есть немало способов обеспечить теплоту пола. У каждого из них есть свои преимущества и недостатки, поэтому выделить объективно универсальный вариант практически невозможно. Зато можно с уверенностью судить о популярности вариантов утепления пола.

Водяной теплый пол

Одним из наиболее распространённых является водяной пол.

Таким образом происходит обогрев пола. Это действительно неплохой способ повышения температуры в помещении, он может применяться как в жилых помещениях, так и на складах. Но он не самый экономичный.

Более подробно о водяном теплом поле смотрите на видео:

Черновая стяжка пола

Если Вы решили произвести работы по устройству напольного покрытия, то необходимо выполнить выравнивание поверхности с помощью самонивелира или черновой стяжки.

В этой статье рассмотрим, что такое черновая стяжка и для чего она нужна.

Черновая стяжка напольной поверхности – это пол в черновом варианте, который используется для укладки по грунту. Данный способ выравнивания отличается тем, что он не нуждается в образовании идеально ровной поверхности, а является промежуточным этапом для будущей заливки чистовой стяжки пола. Главной задачей черновой стяжки – это устранение больших перепадов и неровностей и подготовка основания под укладку финишного покрытия. Работы проводятся по уплотненному грунту или песку, под гидроизоляцию, пенопласт или пеноплекс, под разводку электрических и водопроводных коммуникаций. Также устройство черновой стяжки возможно под разводку теплого пола.

Перед началом укладки черновой стяжки, необходимо убедиться, что выполнен весь спектр других работ, а именно:

• Подготовка грунта и укладки в нем всех необходимых водопроводных коммуникаций и электрических кабелей.
• Устройство фундамента под все необходимые перегородки и конструкции.
• Также требуется подсчитать полную высоту грунта с учетом стяжки, укладки теплоизоляции и чистовой стяжки пола. Не стоит забывать о высоте потолочного пространства и подоконников.
• Песчано-гравийная смесь должна подаваться частями и постоянно поливаться водой и трамбоваться.
• Готовый грунт застилаем пленкой, для исключения вытягивания влаги. По всему периметру нужно обклеить демферную ленту.
• Черновая стяжка может быть выполнена как бетонной, так и песчано-цементной с добавлением армированной фибры. В обоих случаях требуется использовать армированную сетку для увеличения прочности и долговечности черновой стяжки пола.

Использование бетонных стяжек подходит для устройства пола на промышленных предприятиях, СТО и мойках, однако такую поверхность нельзя будет сделать идеально ровной. Песчано-цементная стяжка идеально подходит для создания ровных поверхностей. Благодаря этому, на такую стяжку хорошо ложатся теплоизолирующие материалы, что позволяет без проблем произвести монтаж теплого пола.

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

• отсев с фракцией от 3 до 5 мм;
• цемент М300 и выше;
• пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

• цемент – 1 часть;
• отсев – 6 частей;
• пластификатор – 0,35 литра на 1 мешок цемента;
• вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания

Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

• цемент М400 – 1 часть;
• просеянный крупный песок – 3 части;
• фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающиеся смеси

Наливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Как выполнять расчет толщины стяжки?

Толщина стяжки поверх теплого пола выполняется таким образом, чтобы над трубопроводом был слой раствора не менее одного сантиметра. Это необходимо для предотвращения растрескивания бетона. Расчет выполняется исходя из диаметра труб системы отопления. Итак, при использовании стандартных труб диаметром 20 мм, оптимальной толщиной будет 40 мм, где 20 мм размещается на трубопровод, а остальные 20 мм над ним. Правильный расчет обеспечивает не только равномерный прогрев поверхности с аккумуляцией тепла в основании, но и исключает сильную деформацию внешнего слоя от неравномерного теплового расширения.

При использовании труб этого размера, можно допустить увеличение толщины финишной стяжки еще на 10 -20 мм. То есть, её размер не должен превышать 60 мм, в противном случае организация системы теплого пола будет нецелесообразной в плане экономичности. Много энергии будет уходить на прогрев толстого бетонного слоя.

Толщина стяжки зависит и от назначения помещения. Минимальный расход раствора требуется для жилых помещений, а в торговых павильонах, складах или автомобильных центрах толщина бетонной поверхности над трубами должна быть больше. Это связано с чрезмерной нагрузкой на поверхность пола, а также с тем, что общественные помещения не нуждаются в такой же теплоотдаче, как в случае с жилыми домами. Самая толстая стяжка – более 30 мм над трубопроводом используется в авиационных ангарах.

Заливка бетоном теплого пола своими руками

Бетон в качестве заливочного материала применяется чаще всего. Но его технология применения параллельно с установкой системы теплого пола имеет особенности, которые известны только опытным мастерам, например:

Состав бетона включает такие составляющие, как песок, цемент, вода. Но для приготовления качественного бетона в его состав можно включать не каждую марку цемента. Для стяжки из бетона рекомендуется использовать материал марки М-300 и выше с фракцией 3-5 мм. Также специалисты рекомендуют включать в состав бетонной смеси не песок, а именно отсев, который обладает лучшим сцеплением.

Для выполнения заливочных работ поверх обогревательной системы специалисты рекомендуют добавлять в состав раствора специализированные пластификаторы, которые способствуют повышению прочности. Они предупреждают раскрашивание бетона через некоторый период, а также половой поверхности придают пластичность. На один квадратный метр поверхности пола необходимо использовать 0,6 -1 литр пластификаторов.

Необходимость добавления в состав раствора пластификаторов возникает при выполнении стяжки, толщина которой минимальная (менее 3 см). Классификаторы можно не использовать при толщине бетонного слоя от 5 см.

При планировании выполнения в помещении общей площадью более 40 кв. м тонкой стяжки из бетонной смеси помимо пластификаторов в ее состав дополнительно добавляется фибра. Она выполняет функцию армирующей сетки, благодаря чему повышает прочность стяжки, а также способствует равномерному перераспределению раствора.

Включать на протяжении этого времени смонтированную систему отопления строго запрещено. Поэтому по окончании заливочных работ спустя одни сутки половая поверхность поливается водой и накрывается пленкой из полиэтилена. Впоследствии эта процедура должна повторяться максимум через каждые трое суток, тогда бетон не потрескается. Для полного высыхания бетонной стяжки необходимо 28 дней.

Заливка раствора

Раствор, который заливается поверх труб теплого пола, может быть приготовлен двумя способами. Первый вариант – это готовая специальная смесь, купленная в магазине стройматериалов. Приготовить из нее раствор для заливки не составляет никакого труда, укладка также не вызывает особых трудностей. Смесь не рекомендуют использовать в помещениях с повышенной влажностью, так как гипс, входящий в ее состав, не устойчив к таким условиям.

Готовые самонивелирующиеся смеси можно применять для водяного теплого пола.

Каким слоем выкладывается смесь? Толщина стяжки из готовой смеси определяется по инструкции, прилагаемой к стройматериалу. Ее чаще всего используют для электрического теплого пола, а не водяного.

Для водяного пола лучше всего подходит цементно-песчаный раствор, в состав которого включаются: цемент М-300, песок, вода, фибра (если арматурная стека отсутствует) и пластификатор. Пластификатор представляет собой специальную добавку, необходимую для повышения качества и пластичности смеси.

Необходимый для заливки объем раствора вычисляется путем умножения расчетной высоты стяжки и площади комнаты, где монтируется водяной теплый пол. Экономить на таком параметре, как толщина стяжки, бессмысленно. Если вы монтируете теплый пол, это следует делать по всем правилам. Сэкономив на растворе для стяжки, потом придется нести дополнительные расходы на новый пол.

Оптимальная высота цементного слоя гарантирует, что новый теплый пол выдержит непредвиденные нагрузки различного характера.

Если вы изначально планируете разместить в комнате тяжелую мебель, то при монтаже пола в обязательном порядке установите металлическую сетку. Фибра добавляется в смесь при приготовлении раствора по той же причине: она способствует усилению стяжки.

Стяжку обычно заливают от угла, а затем разравнивают раствор с помощью правила. Здесь следует учесть и будущее напольное покрытие. Практически все декоративные материалы укладываются на исключительно ровную поверхность, поэтому к выравниванию раствора необходимо отнестись максимально ответственно

При укладке стяжки важно не допустить образования пустот, так как они впоследствии будут влиять на показатели теплоотдачи пола

При монтаже стяжки важно соблюдать технологию. После заливки стяжку оставляют сохнуть

Для этого требуется 1-1,5 месяца в зависимости от толщины слоя. Все дальнейшие отделочные работы можно проводить только после полного высыхания раствора. Готовая самовыравнивающаяся строительная смесь будет сохнуть меньше, но и здесь потребуется выждать время, указанное в инструкции производителя

После заливки стяжку оставляют сохнуть. Для этого требуется 1-1,5 месяца в зависимости от толщины слоя. Все дальнейшие отделочные работы можно проводить только после полного высыхания раствора. Готовая самовыравнивающаяся строительная смесь будет сохнуть меньше, но и здесь потребуется выждать время, указанное в инструкции производителя.

Какими еще правилами нельзя пренебрегать? Перед заливкой раствора отопительная система труб проверяется в условиях рабочего давления. Никаких дефектов быть не должно. Все недоработки необходимо устранить до заливки цемента: отремонтировать готовый пол будет очень сложно. Нельзя нарушать и правила укладки изоляционного слоя, иначе все тепло от труб будет уходить в перекрытия между этажами дома, а не в квартиру.

Стяжка для теплого водяного пола должна быть приготовлена из качественных материалов. Если цемент слежался, то добавлять его в раствор не стоит. Качество цемента как основного элемента стяжки должно быть на высоком уровне. Долговечность и работоспособность теплого водяного пола напрямую зависит от качества использованных при его монтаже материалов.

Толщина под системой

Перед самостоятельным монтажом водяного теплого пола следует узнать всю технологию, в том числе и какая толщина должна быть под трубами. В данном случае придерживаются следующих рекомендаций:

• Под трубы необходимо выложить черновую заливку. Выполняют ее качественно, поскольку для исправления ошибок придется проводить демонтаж всего пола. На черновую накладывается практически вся нагрузка. Наличие погрешностей приводит к разрушению всего покрытия. Отмечается потеря тепла, поломка труб и разрушение финишного покрытия.
• Состав для черновой заливки можно сделать самостоятельно. Для этого используют песок, цемент и пластификатор. Можно приобрести готовый мешок с сухой смесью.
• Для черновой отделки используют пластификатор с расчетом 1 л на 100 кг цемента. При его отсутствии достаточно взять в работу клей ПВА, требуется аналогичное количество.

Стяжка должна укладываться под трубы слоем 2,5-3 см. Можно сделать немного больше, если планируется нагромождение помещения, включая дополнительную перегородку. Но не следует делать слой более 4 см, или менее 2 см. В противном случае выложенный пол начнет ломаться.
