Подложка под инфракрасный теплый пол

Общие нюансы монтажа

При монтаже подложки под разные типы чистового покрытия следует учитывать следующие правила укладки:

  1. Во всех случаях фольгированная отражающая поверхность должна направляться вверх. К слову, подложка под инфракрасный теплый пол с фольгированной прослойкой способна удерживать до 97% тепловых потоков, что существенно увеличивает производительность смонтированного теплого пола.
  2. Настил основы укладывается только по методу «встык». Избежать тепловых потерь в этих участках помогает металлизированный скотч — с его помощью следует выполнять все соединения подложки. Кроме того, подобное крепление выступит и барьером для влажности и паровых испарений.
  3. Нагревательные компоненты независимо от источника тепла и самого теплоносителя необходимо устанавливать поверх слоя, который будет отражать тепловое излучение.

Что необходимо учесть при монтаже?

Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:

  • Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
  • Шаг # 2: Установить термостат в подходящем месте.
  • Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
  • Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
  • Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
  • Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
  • Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.
  • Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
  • Шаг # 9: Соединить элементы специальными контактами.
  • Шаг # 10: Установить термодатчик.
  • Шаг # 11: Подключить систему к электропитанию и терморегулятору.
  • Шаг # 12: Выполнить монтаж напольного покрытия.

Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.

После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент. На схеме наглядно представлен порядок подключения инфракрасного теплого пола

Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

На схеме наглядно представлен порядок подключения инфракрасного теплого пола. Несмотря на простоту рекомендуется подключение нагревательного элемента к терморегулятору и источнику питания поручать профессиональному электрику

Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.

Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.

Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.

Инфракрасную пленку следует укладывать встык, перехлест полос пленки при монтаже недопустим. Ее следует надежно закрепить скотчем, не допуская повреждений

Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться

Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева.

Для подключения пленочного инфракрасного теплого пола к системе электроснабжения можно использовать специальные заклепки или метод спайки с медной проволокой

После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.

Подкладка под инфракрасный обогрев пола

Основная задача, которую выполняет подложка под инфракрасный тёплый пол, заключается в направлении инфракрасного излучения плёночного обогревателя внутрь помещения.

Технология укладки ИК плёночных систем обогрева пола с подложкой

Появление на рынке плёночных ИК тёплых полов совершило маленькую революцию в совершенствовании систем отопления оснований помещений. ИК полы привлекают лёгкостью монтажа, отсутствием мокрых процессов и трудоёмких работ по заполнению полов с уложенными обогревателями.

Укладывают ИК полы в следующей последовательности:

  1. На чистое основание пола укладывают полимерный утеплитель.
  2. На поверхность утеплителя стелют полиэтиленовую пароизоляцию, заводя её края на стены по периметру помещения.
  3. Раскатывают рулоны плёночного ИК обогрева.
  4. Режут плёнку по специальным меткам.
  5. Нарезанные части плёнки соединяют между собой параллельно.
  6. Под плёнку помещают термодатчик. Термодатчик подключают к терморегулятору.
  7. Укладывают ИК полы на расстоянии 100 мм от стен.
  8. Участки пола, предназначенные для расположения стационарной мебели, плёнкой не покрывают
  9. На плёнку укладывают фольгированную подстилку на полимерной основе.
  10. Всю поверхность застилают мягкой полимерной подложкой под монтаж напольного покрытия. О том, как правильно расстелить инфракрасную пленку смотрите в этом видео:

Подложка под плёночный тёплый пол совместима со многими видами напольных покрытий, кроме тех которые укладывают на клеевых и цементных основах.

Основные виды теплоизоляции

Теплоизолирующие материалы для обустройства электрического теплого пола изготавливаются из натурального и синтетического сырья. Из большого ассортимента можно выделить ниже представленные теплоизоляционные материалы.

Натуральная теплоизоляция выполняется по особой технологии из коры пробкового дуба поэтому получила название пробковой. Поставляется такой утеплитель в торговую сеть в виде рулонов длиной 10 м и шириной 1 м. Толщина колеблется от 1 до 10 мм. При монтаже нет необходимости ее приклеивать, она легко укладывается, обладает отличными звуко,- и теплоизоляционными свойствами, может иметь прорезиненное основание, что исключает выполнение дополнительной гидроизоляции.

Монтаж должен осуществляться с применением теплоотражающего материала, т.к. в конструкции отсутствует обязательная составляющая электрического пола, позволяющая отражать тепло к поверхности пола.

Теплоизоляция пробковая

К современным теплоизоляционным материалам искусственного происхождения для электрического пола относят следующие изделия:

«Пенотерм». Изготавливается из полипропилена пористого, имеет ячеистую структуру, без разметки и с ней. Последняя облегчает процесс укладки. В качестве теплоотражающего слоя служит фольга, изготовленная из алюминия. В зависимости от качества монтажа может повысить тепловую эффективность до 70%. Поставляется утеплитель в торговую сеть шириной 1200 мм и длиной 10 и 30 м, различной толщины.

Утеплитель «Пенотерм»

«Пенофол». Изготавливается из вспененного полиэтилена. Имеет фольгированный слой толщиной 100 мк. Выпускается четырех типов, отличающихся поверхностями. У «Пенофола» типа А фольгированная поверхность находится с одной стороны, у типа В – с двух сторон, у типа С – одна сторона фольгирована, а другая – имеет клеевой слой, у типа АLР – тоже имеется фольгированная сторона, а на другой – расположена пленка из полиэтилена. Рулоны имеют толщину 3÷10 мм и длину 10÷30.

Материал для теплоизоляции «Пенофол»

«Фольгоизолон». Изготавливается из полиэтилена вспененного и имеет в своей конструкции пузырьки воздуха, а также фольгированный слой. Выпускается в двух модификациях:из сшитого (ППЭ) и несшитого (НПЭ) пенополиэтилена, отличающихся сроком эксплуатации. У изделий из сшитого полиэтилена он намного выше. Благодаря материалу с высокими техническими характеристиками, хорошо удерживает тепло. Поставляется с разметкой под теплый пол и без нее в листах, свернутых в рулоны, различной толщины и длины. Является идеальным теплоизолирующим материалом при обустройстве теплых полов на балконах, лоджиях и других холодных помещениях.

Материал «Фольгоизолон»

Фольгированный слой обязательно должен иметь ламинирование.

Дополнительным утеплителем может служить полиэтиленовая ламинированная пленка с разметкой под теплый пол. Используют изделия толщиной от 3 или 5 мм, шириной 1 м и длиной от 10 до 30 м.

Пленка утеплительная

Подложка под ламинат

В настоящее время ламинат является чуть ли не самым популярным покрытием для пола: он имеет умеренную цену, внешне очень похож на паркет, а его укладка очень проста. Если под ламинат планируется установка обогрева, обязательно нужно позаботиться, чтобы была установлена подкладка под систему теплый пол, которая поможет обезопасить дерево от перегрева. В противном случае на участках пола с промежутком между ламинатом и основанием образуются люфты, а само покрытие будет сильно стучать.

Такой ход позволит не только избежать повреждения досок, но еще и станет утеплителем, уравняет возможные перепады высоты и не даст ламинату скрипеть. Эта подложка обычно фольгированная и кладется под теплый пол, где помимо функций выравнивания ламината еще и помогает сохранить тепло.

Фольгированная подложка под ламинат.

Этот компонент монтируют между нагревательными элементами и ламинатом. Сами производители деревянного покрытия советуют использовать для подкладки полиэтилен рулонного типа. Подложка из такого материала хорошо совмещается с бетоном и цементом, плохо подвергается воздействию химических соединений и живых организмов. Но кроме совместимости с финишным напольным покрытием, подложка должна хорошо сочетаться с выбранным типом теплого пола, о чем и пойдет речь дальше.

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат – это легко.

Watch this video on YouTube

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

  • комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
  • термодатчиком;
  • терморегулятором;
  • подложкой с фольгированным слоем;
  • полиэтиленовой плёнкой;
  • изолентой;
  • строительным скотчем;
  • ножницами;
  • пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

 Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

 Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Виды

В зависимости от расположения нагревательных элементов выделяют следующие разновидности ИК теплого пола:

Пленочный

Инфракрасный пленочный теплый пол – сверхтонкая, не более 0.4 мм, полимерную пленка, излучающая инфракрасные лучи. Нагревательным элементом являются черные графитовые полосы, на которые по медно-серебряным проводникам подается напряжение 220 Вольт переменного тока. Полосы запаяны в прозрачную пленку из полиэстера. Теплопроводность графита намного выше, чем у аналогов, которые используются в системах обогрева, а электромагнитное излучение в 10 раз меньше. Это свойство позволяет достигать большей эффективности и теплоотдачи, при меньшем потреблении энергии.

Преимущества и недостатки ИК пленочного пола:

  • Материал имеет минимальную толщину. Это не только существенно упрощает монтаж, но и позволяет практически не уменьшать высоту комнаты при укладке такого нагревающего слоя;
  • Воздух не пересушивается даже при постоянной работе нагревателей;
  • Система достаточно надежная, безопасная. Риски поломок сводятся к минимуму благодаря параллельному соединению всех элементов;
  • Пленка отличается повышенной прочностью, она практически не деформируется;
  • Для упрощения монтажа применяется специальная сетка из микроволокна;
  • Монтаж пленочных полов простой, занимает минимум времени.
  • Высокая стоимость;
  • Небольшую толщину пленочного материала. Тонкая пленка не «съедает» высоту помещения, но очень легко рвется, что нужно учитывать при монтаже;
  • Потребность в идеально ровном основании. Для укладки инфракрасных пленочных полов не требуется устройство стяжки, но их нужно стелить исключительно на ровную поверхность, иначе они будут работать неэффективно и некорректно;
  • Сложность подключения токопроводящих контактов к пленке.

Стержневой

Система стержневого теплого пола – это комплект матов, на каждом из которых размещены нагревательные элементы (стержни) с шагом в 10 сантиметров. Принцип действия здесь в целом не отличается от пленочных полов. Соединение в стержневом ИК теплом поле параллельное: все секции работают вне зависимости друг от друга. Так обеспечивается максимальный уровень безопасности системы в целом.

Преимущества и недостатки стержневых инфракрасных полов:

  • Материал отлично совмещается с разнообразными клеящими составами.
  • Хорошо справляется с негативными механическими воздействиями и отличается повышенным уровнем прочности.
  • Его допускается использовать практически с любыми типами финишных напольных покрытий.
  • Дополнительная базовая подложка не требуется: система и без нее сохраняет стабильность формы.
  • Имеется защита от перегрева, что обеспечивает сохранность верхнего слоя.
  • более высокая по сравнению с пленочным цена;
  • высокий расход электроэнергии;
  • неудобно производить ремонт перегоревших участков провода: для этого придется разобрать часть поверхности;
  • поверхность не такая теплая, как при пленочном обогреве.

Подложка под теплый пол: какую класть под водяную, а какую под электрическую систему?

Теплым полом сегодня уже никого не удивишь. Он может быть выполнен в нескольких модификациях – все зависит от устройства нагревателей

Но, что важно пирог теплого пола позволяет использовать любое напольное покрытие. И именно от него зависит, какие именно материалы будут применяться при монтаже

Одним из составных элементов системы теплый пол является подложка под теплый пол. Признаки хорошей подложки:

  • Высокие гидроизоляционные и теплоизоляционные качества.
  • Чрезвычайно высокая отражающая способность.
  • Устойчивость к любым температурным перепадам.
  • Пароизолятор.
  • Звукоизоляция.
  • Стойкость к деформациям.
  • Экологическая безопасность.
  • Доступность монтажа.

Рекомендации по устройству

Установка подложки выполняется только на ровную поверхность. Также немаловажную роль играет материал напольного покрытия.

Работы по установке условно разделяются на следующие этапы:

  • Подготовка поверхности чернового пола. Она не должна иметь перепадов и неровностей. Предварительно обрабатывается специальным выравнивающим строительным раствором.
  • Проверка уровня пола, составление схемы укладки нагревательных элементов.
  • Укладка подложки.Отражающий слой должен располагаться сверху.  Ее слой должен быть во всех местах, где будет установлен теплый пол. Стыки обязательно изолируются с помощью дополнительных монтажных материалов – скотча или клеящейся ленты.
  • Если подкладку собирают из нескольких полотен, то монтаж выполняют стык в стык и проклеивают стыковочный шов скотчем. Как правило, последний – металлизированный. Проклевание скотчем этого типа позволяет обеспечить лучшую паро- и гидроизоляцию пола.

После этого поверх подкладки можно выполнять установку тепловых частей системы.

Совет
Монтаж нагревательных элементов выполняют только на отражающее покрытие.

Если же говорить об общих требованиях — подложка для водяного теплого пола должна полностью соответствовать тепловым параметрам системы и служить дополнительным фактором по их улучшению.

2022 prestigpol.ru

Разновидности и характеристики подложки

Итак, покупая теплоизолирующий настил, вы, в первую очередь, должны сориентироваться в его многообразии типов:

  1. Лавсан – покрытие на пленочной основе (вспененный полиэтилен) с металлизированным отражающим верхним слоем. Характеризуется стойкостью к агрессивной среде. Лавсановая подложка под пленочный теплый пол подходит как нельзя лучше.

На фото уложенный лавсан.

Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м². Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева.

  1. Пенополистирол – ячеистый утеплитель. Отличается высоким температурным порогом: от -180° до +180°, несминаемостью. Является отличным звукоизолятором, обладает повышенной устойчивостью к бактериологическому воздействию. Имеет фольгированное либо полипропиленовое покрытие. Считается отличным вариантом подложка для водяного теплого пола.

Отличительная особенность данного теплоизолятора заключается в том, что он выпускается в плитах с готовой разметкой (50 на 50), что значительно упрощает последующий процесс монтажа пола. В продаже доступны плиты с различной толщиной: от 20 до 50 мм.

  1. Техническая пробка, пробковая подложка. Отличается экологичностью, а значит и гипоаллергенностью. Её состав – спрессованная кора пробкового дуба + вяжущее вещество – суберин. Не поедается грызунами. Как правило, пробка используется как подложка под ламинат на теплый пол.

Несмотря на такой свой состав, утеплитель не является горючим, и показывает отличную устойчивость к механическим воздействиям. Является оптимальным при обустройстве водяного пола.

Пробковая подложка в листах.

  1. Полипропилен (пенофол). Комбинированный утеплитель, состоит из вспененного полиэтилена. Одна его сторона покрыта фольгой. Благодаря такой структуре, полипропилен имеет высокие показатели по удержанию тепла. Несколько уступает пробковому аналогу по своим качествам. Такая подложка фольгированная под теплый пол отличается практичностью и долговечностью.

Функции теплоизолирующего настила

Если вы интересуетесь, нужна ли подложка под инфракрасный теплый пол, то вам следует обратить внимание на следующие функции настила:

Основная задача – уменьшение теплопотерь. Подложка направляет ИК-лучи внутрь помещения, препятствуя их распространению на нижние этажи или подвал здания. Вследствие такого отражения тепло не расходуется впустую, а КПД системы соответствует 95-100%. Применение такой изоляции позволяет сократить теплопотери в среднем на 20-30%.

  • Как было упомянуто выше, подложка является гидроизоляционным слоем, предохраняя напольное покрытие от пара и влаги.
  • Способна выровнять незначительные изъяны поверхности, что является очень актуальным при использовании полов пленочного типа.
  • Качественная изоляция, к примеру, подложка для теплого пола Valtec,позволяет значительно сократить количество шумов. Она изготавливается из вспененного полистирола и имеет фольгированную сторону.

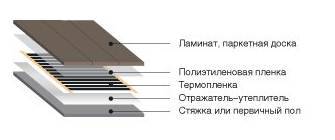

Устройство пленочного пола.

Как выбрать качественное изделие

Основным критерием выбора данного материала является не цена, а технические характеристики, которые должны опираться на два критерия:

  • Финишное покрытие. К примеру, если вы планируете стелить ламинат, то выбирать следует мягкую подложку, поскольку она отлично выравнивает основание. Для линолеума рекомендуется выбирать твердую теплоизоляцию, поскольку данное покрытие является мягким материалом, потому вместе с мягким утеплителем может легко продавливаться ножками мебели.
  • Ровность пола. Если вы имеете дело с покрытием, характеризующимся значительными перепадами уровня, то вам следует выбирать мягкую теплоизоляцию, поскольку она является более пластичной. Если неровности небольшие, то лучше выбрать более жесткий настил.
