Можно ли делать систему тёплого пола под ламинат по деревянному основанию

Работы по монтажу ГВЛ

Этапы укладки гвл на пол

После того как все подготовительные работы проведены, удалены остатки старого покрытия, заделаны щели, устранены дефекты, стена или пол обработаны грунтовкой, следует переходить к этапу укладки ГВЛ.

Настил гипсоволокнистых листов на деревянный пол, стену или потолок имеет свои особенности. Так, при укладке на пол необходимо подпилить дверной проем ввиду подъема уровня пола. Кроме того, деревянный пол предварительно лучше снять и сделать стяжку. Если снять деревянный пол не представляется возможным, то обязательным условием будет удаление гнилых досок.

Один из вариантов монтажа заключается в следующем: листы ГВЛ следует уложить на плиточный клей, закрепить саморезами по периметру, при этом придерживаясь параметров: толщина листа 10-12,5 мм; саморезы 30-40 мм; шаг между саморезами — 40 см; глубина крепления саморезов — 2-3 мм. Крепление листов саморезами избавит от трещин. Через сутки можно переходить к следующему этапу.

Другим вариантом является монтаж ГВЛ при помощи металлических направляющих (профилей). В качестве альтернативы можно применять деревянный каркас из реек, но металлический профиль более долговечен и надежен. Расстояние между направляющими планками должно составлять 40 см. Для прочности конструкции можно использовать также штукатурную сетку, закрепленную клеем и скобами. Особенности бескаркасной облицовки стен гипсоволокнистым листом заключаются в соблюдении определенной ширины зазора между листами (5-7 мм), заделке стыков специальной гипсовой шпатлевкой, использовании специального клея для ГВЛ.

Виды электрического теплого пола

Электрический «теплый пол» подразделяется на три вида:

  • кабельный;
  • нагревающие маты;
  • аморфную металлическую ленту.

Кабельный «теплый пол»

Уже из самого определения ясно, что нагревательным элементом в системе отопления является кабель. Проходя по нему, электроток нагревает спрятанный в оплетку металлический сердечник, точно так, как греется спираль или специальные пластины утюга, электроплитки, ТЭНа и т.д. Нагреваясь, кабель передает тепло стяжке, а та, как русская печка, обогревает через напольное покрытие комнату.

Обогревающие кабеля могут быть разными по строению:

  • с одной токопроводящей жилой;
  • с двумя (двужильные);
  • с саморегулирующимися жилами.


Виды нагревательного кабеля.

Одножильный кабель (на фото обозначен буквой А) имеет всего одну сердцевину, которая и служит нагревательным элементом. Такое строение электропровода имеет два существенных недостатка:

  • концы кабеля должны сойтись у термостата, что при сложной геометрии помещения сделать очень сложно;
  • электромагнитное излучение, от которого не спасает медная оплетка.

Конструкция двужильного кабеля (позиция Б) состоит из нагревающегося элемента и токопроводящей жилы. Это позволяет минимизировать вредное излучение (замеры показывают, что оно меньше, чем у смартфона) и не заморачиваться по поводу раскладки — в ее конце две жилы просто перемыкаются, создавая замкнутый контур.

Саморегулирующийся кабель (позиция В) — сложная, дорогая, но надежная система электроподогрева пола. У такого кабеля есть способность регулировать температуру нагревания не только по всей длине, но и участками, в отдельно взятой точке пола.

Например, под мебелью кабель греется всего до +18oС, а на открытых участках до +23oС, как установлено на терморегуляторе. Везде температура пола будет одинаковая. Такое свойство кабеля достигается наличием двух проводников, соединенных полимерной матрицей, которая и нагревается.

Нагревательные маты

Нагревательный мат резистивного характера — это такая же кабельная система обогрева, только заключенная в поликарбонатную сетку. Такая конструкция обогревательной системы позволяет не заливать электрокабель цементно-песчаным раствором. С одной стороны плюс: меньше затраты на монтаж, с другой — минус: при отключении электричества помещение быстро выхолаживается. Истина оказалась, как всегда, посередине: заливают стяжку, но меньшей толщины — 3 см.


Комплект нагревательного мата.

Маты могут быть с одной или двумя жилами. У нагревательных матов несколько дополнительных плюсов:

  • высокий уровень готовности к монтажу;
  • более тонкая стяжка;
  • быстрая установка;
  • экологичность.

Есть и минусы:

  • низкая мощность;
  • максимальная площадь обогрева до 15 м2;
  • маты не годятся для постоянного отопления. Только в качестве дополнительного источника тепла.

Аморфная металлическая лента

В продаже появился инновационный вид электроподогрева пола: аморфная (без кристаллической решетки) металлическая лента. Новинке всего пара лет, поэтому конкретно говорить о ее преимуществах и недостатках рано. Отметим только то, что пишет производитель:


Аморфная металлическая лента.

  • высокий КПД, что сказывается на экономичности;
  • долговечность — дается гарантия на 25 лет;
  • выход из строя одной или нескольких полос не блокирует работу всей системы — можно обойтись без ремонта;
  • устойчивостью к коррозии.

Чем отличается ламинат от других напольных покрытий

Ламинат уже давно вошел в нашу жизнь как привычное напольное покрытие. Распространен он повсеместно и встречается чуть ли не в каждой квартире. Однако многие совершенно не понимают, что это покрытие собой представляет, какими свойствами обладает. В результате можно видеть, как под ламинатом устраивают водяной обогрев пола, совершенно не понимая, как снижается от этого энергоэффективность подогрева. Давайте поговорим про теплопроводящие и другие важные свойства этого материала.

Что такое ламинат?

Как ламинат проводит тепло

Ламинат над теплым водяным полом, приемлемо ли это

Ламинат для теплого пола

Основа ламината делается из древесной муки – мелких волокон, которые частично сохраняют изначальные свойства древесины по теплопроводности. Однако ламинат не является теплоизолятором, когда он лежит на полу, его нечему подогревать, все тепло от радиаторов отопления устремляется вверх, низ помещения всегда будет холоднее. Однозначно на ламинат босиком наступить приятнее, чем на линолеум и тем более керамическую плитку, но для комфортного постоянного контакта требуется его подогрев.

Используется для этого система теплого пола, являющаяся дополнительным отопительным прибором. Применяться она может как независимо, так и совместно с основным отоплением. Используют такой подогрев в тех случаях, когда снизу пол ничем не может быть прогрет в принципе – под ним находится подвальное помещение или грунт. Если речь идет о закрытом балконе, то под перекрытием и вовсе будет улица.

Подогреваемое напольное покрытие начинает использоваться в нестандартных условиях. Такой материал как керамика на это особенно не отреагирует, но ламинат – совсем другое дело. В его составе содержатся формальдегиды (особенно в недорогих китайских моделях), эти вещества вредны для здоровья человека. При нагреве они начинают выделяться в окружающее пространство.

Это еще не все. Также возникает температурное расширение, которое может привести даже к поднятию ламината. Такое случается, если при монтаже не предусмотрели достаточный температурный зазор или сверху установлена очень тяжелая мебель.

Некоторые сорта ламината за счет увеличенной толщины являются хорошими теплоизоляторами. Их подогревать снизу вообще нет никакого смысла, так как тепло до лицевой поверхности будет проходить плохо

Это чревато повышенными затратами на отопление, поэтому важно правильно выбрать материал.

На картинке выше, представлена маркировка ламината под теплый пол. При покупке удостоверьтесь, что она проставлена на упаковке.
Такой ламинат отличает от прочего низкий коэффициент температурного расширения, повышенная теплопроводность и прочность

Структура ламелей более плотная, толщина небольшая. Именно это позволяет лучше проводить тепло к поверхности. В составе находится минимальное количество формальдегидов или они отсутствуют вовсе. Стоимость материала более высокая, если сравнивать с аналогами в одном классе.

На этикетке вы также можете отыскать диапазон рабочих температур. Это подсказка, до какого уровня стоит поднимать температуру нагрева системы теплого пола. Превышать эти значения крайне не рекомендуется.

Также вы можете сориентироваться по коэффициенту теплового сопротивления, указываемому на упаковке. Его значение по Европе не должно превышать 0,15 м2*К/Вт. Если цифра все-таки больше, то КПД отопительной системы существенно снизится.

4 мм вспененного полиэтилена позволят встать через него на голый бетон босиком, и почувствовать при этом тепло

Особенности монтажа пленки на деревянный пол

Для начала учтите, что полосы теплого пола нельзя настилать внахлест. Постарайтесь укладывать их так, чтобы не подвергать изделие сильной механической нагрузке. Иногда пленку нужно будет резать. Делайте это нужно только по специально размеченной линии. Расстояние между элементами должно составлять 1 см. Не следует укладывать теплый пол близко к стене. Тут расстояние составляет 5 см.

Подключение полос необходимо производить параллельно, а разрезы изделия следует заизолировать. Теперь подсоедините к инфракрасной пленке провода при помощи контактных зажимов. Их тоже нужно будет изолировать. После этого установите датчик температуры. Он должен находиться в самом прохладном месте комнаты. Теперь проверьте все соединения, подключите терморегулятор и проверьте, равномерно ли распределяется тепло. Если все в порядке, можно начинать стелить ламинат.

Технология работы с ГВЛ

  • Этап подготовительных работ
  • Работы по монтажу ГВЛ
  • Работы по облицовке ГВЛ

Современные отделочные работы сегодня невозможно представить без гипсоволокнистого листа (ГВЛ). Популярность данного отделочного материала обусловлена целым рядом его достоинств, таких как экологичность, прочность, огнестойкость, доступная стоимость, простой монтаж. Укладка ГВЛ на любую поверхность, а также его облицовка плиткой делают данную поверхность идеально ровной, придавая эстетичный вид любому помещению. Поэтому этот вид отделочных работ получил наиболее широкое распространение. Технология работы с ГВЛ состоит из нескольких последовательных этапов.

Виды гипсокартона и их маркировка по цветам.

Разновидности

По типу применяемого энергетического ресурса теплые полы, допускаемые для установки по деревянным лагам, разделяются на две разновидности:

Электрические.

В основе системы используются проводные нагревательные элементы – кабеля и покрытия. Главные их плюсы:

  • Малые габариты и вес.
  • Возможность монтажа на любое основание, в том числе старое.
  • Быстрый нагрев.

Электрический теплый пол пленочного типаИсточник teplopol74.ru

Однако монтаж электрических систем сопряжен с риском пожара – при некачественных компонентах, перегреве, нарушении условий эксплуатации и иных причинах высок риск образования короткого замыкания. Кроме того, при большой мощности такое отопление будет потреблять достаточно много электроэнергии. Также необходимо убедиться, что проводка выдержит нагрузку, создаваемую системой обогрева.

Водяные.

В основе лежит трубопроводная сеть, по которой циркулирует разогретый теплоноситель. Питается система либо от индивидуального котла отопления, либо от централизованной магистрали.

Водяные теплые полы более предпочтительны с точки зрения пожарной безопасности. Однако также имеют специфические недостатки. Первый из них – это риск протечки. Рано или поздно протекают все соединения, и трубопровод системы не является исключением. Второй минус – меньшая мощность, чем у электрических аналогов.

Трубопровод водяного теплого полаИсточник stroyvms.ru

Виды электрических теплых полов

Если водяной теплый пол допустимо устанавливать непосредственно под деревянный пол, то есть под дощатый настил, то электрический – только под покрытие из относительно негорючих материалов. Существует 3 основные разновидности электро-покрытий для отопления рассматриваемого вида, каждой из которой соответствует своя мощность и тип финишной отделки:

  1. Греющий кабель. Диапазон рабочей мощности варьируется в рамках 120-180 Вт/м2. В качестве финишного покрытия рекомендуется выбирать керамогранитные или керамические плиты.
  2. Маты. Являются аналогом выше приведенной модификации, однако с той разницей, что греющий проводник фиксирован на подложке. Поэтому изделия помимо мощности самого нагревателя характеризуются шагом его расположения на подложке. Оптимальный вариант завершающего покрытия – плитка на базе керамики или гранита.
  3. ИК-излучающая пленка. Рабочая поверхность материала излучает тепловую энергию по принципу солнечного света и нагревает окружающие предметы. Ее мощность варьируется в широких пределах – от 150 до 220 Вт на каждый м2. Укладывается под паркетную доску, линолеум и ламинат.

Электрический пленочный теплый пол отличается простотой монтажаИсточник saucyintruder.org

Теплые полы: общие принципы устройства

Нагревательные элементы, расположенные под ламинатом, генерируют тепло, которое равномерно распределяется по поверхности пола. Узнать, какой выбрать ламинат для теплого водяного пола, можно по маркировке или у менеджера специализированного магазина. При правильной установке конструкции тепло направляется на поверхность пола из ламината и потери тепла минимальны.

Конструкция теплого пола для любого типа нагревательного элемента должна состоять из:

  • нагревательные элементы — трубы водяного отопления, электрические пленки, маты или кабели;
  • монтажные элементы или металлопластиковая сетка для укладки теплого пола;
  • стандартная ламинатная основа согласно рекомендациям производителя;
  • для удаления лишней влаги устанавливается мембранная пароизоляция;
  • распределительный слой;
  • ламинированная отделка.
  • слой утеплителя;

Подготовка к работе

Данный этап не требует приобщения к процессу строительных бригад или мастеров – его можно выполнить самостоятельно. Для начала нужно снизить уровень влажности в помещении с помощью обогрева пола. Его поверхность в конце должна быть максимально сухой и прогретой

Перед тем, как стелить отделку в виде ламината, важно убедиться в здоровом состоянии стяжки, а также в низком уровне ее влажности

Вторым шагом поверхность базового покрытия нужно застелить ПВХ пленкой толщиной 200 микрон. Это защитит отделочный материал от конденсата. По желанию также можно воспользоваться звукоизоляцией. Материал кладется на основание пола пластами по принципу «один к одному».

Какой тип теплого пола лучше подходит под ламинат

На сегодняшний день существует три технологии обустройства теплых полов. Каждая имеет свои сильные и слабые стороны, у каждой есть отличия в технологическом процессе. Эти особенности оказывают влияние не только на эффективность подогрева помещения, но и на требования к оптимальному финишному покрытию полов.

Основные виды теплых полов

Таблица. Технологии обустройства теплых полов.

Тип отопительной системыТехнические характеристики и технологические особенности

Водяная

На основании пола устанавливается система пластиковых труб для обогрева помещения. В дальнейшем она закрывается стяжкой толщиной не менее пяти сантиметров. Укладка ламината выполнятся по рекомендованной производителем технологии – специальная подложка для ликвидации неровностей, ламинатные ламели. Это самый неудачный вариант пола с подогревом, имеет три существенных недостатка. Первый – низкий КПД. Толстая песчано-цементная стяжка и поролоновая прокладка под ламинат увеличивают потери тепловой энергии. Второй – высокая сметная стоимость. Имеется в виду суммарная стоимость материалов и количество потерянного времени. Третья – большие проблемы в случае возникновения аварийных ситуаций. Протечки воды обнаруживаются слишком поздно, за это время приходят в негодность многие архитектурные конструкции. Кроме того, ремонт требует полного демонтажа не только ламината, но и стяжки. Это долго и дорого. В настоящее время полы с водяным подогревом используются очень редко. Кроме вышеперечисленных проблем с финишными покрытиями, они имеют и свои чисто технические недостатки: необходимо устанавливать специальный котел, сложная система распределения и регулировки тепловой энергии и т. д.

Электрическая

Более современная и более качественная система, по количеству использования уверенно лидирует по причине относительно небольшой стоимости. Система состоит из специальных электрических кабелей, количество теплоты (Q) зависит от квадрата силы тока (I2) , параметров сопротивления токопроводящей жилы (R) и времени (T). Q=I2×R×T. Электрический подогрев намного эффективнее водяного, имеет перед ним несколько преимуществ. Первое – аварийные ситуации не имеют таких негативных последствий. Втрое – системы намного проще с инженерной точки зрения, аппаратура управления и контроля может монтироваться в любом удобном месте. Третье – уменьшенная толщина цементно-песчаной стяжки повышает эффективность функционирования, сокращает материальные затраты на поддержание комфортных условий в зимний период времени.

Инфракрасная

Самая современная система теплого пола. Теплоносители электрические, но не обыкновенные кабели. Это специальные карбоновые нити, запаянные с двух сторон пластиковыми пластинами. Общая толщина не превышает одного миллиметра, реализуется отдельными рулонами, которые можно разрезать по требуемым размерам. Такие системы имеют много преимуществ: высокий КПД, простота монтажа, надежность и безопасность эксплуатации. Под инфракрасные системы цементно-песчаная стяжка не делается, что дает возможность экономить время и деньги. Единственный недостаток – высокая стоимость, инфракрасные полы доступны далеко не всем застройщикам.

Укладка резистивного нагревательного кабеля

Инфракрасный теплый пол

Как видно из таблицы, для использования ламината в качестве финишного покрытия теплых полов принципиальных ограничений нет. Но это не значит, что можно покупать любые покрытия и без опаски устанавливать их на полы с подогревом.

Выбираем подложку

Еще один важный параметр, который влияет на качество ламинированного напольного покрытия над теплым водяным полом, заключается в правильном выборе подложки. Назначение ее состоит в том, чтобы выровнять небольшие перепады основания, в результате формирования новой стяжки, на которое будет уложен ламинат. Помимо этого, подложка улучшает звукоизоляционные характеристики напольного покрытия и является дополнительной теплоизоляцией.

Напольная плита «Isoplaat» (Изоплат)

Подложка, уложенная поверх бетонной стяжки, предотвращает трение ламината с основой из бетона, исключая появление посторонних, неприятных звуков. Важным критерием является ее способность сохранять теплопроводность напольного покрытия на необходимом уровне, не снижая его, поэтому значительную роль играет небольшая толщина выбранного материала – от 1,5 до 2 мм.

Строительные магазины готовы предложить этот материал в большом ассортименте. Некоторые производители ламината предлагают определенный подходящий тип подложки для своих изделий.

С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована

Некоторые производители предлагают покрытия с перфорацией (мелкими отверстиями), значительно понижающей значение термического сопротивления материала, сохраняя его эластичность.

Подложка с перфорацией

Коэффициент теплопроводности подложки должен быть как можно выше, тогда она будет лучше пропускать тепло, не задерживая. Этот материал должен обладать следующими качествами:

  1. Устойчивостью к «рабочей» температуре системы «теплый пол».
  2. Экологичностью и отсутствием токсинов, которые могли выделяться при нагреве.
  3. Паропроницаемостью.

Чаще всего в условиях монтажа системы водяного теплого пола в качестве подложки используют материал из пробки или вспененного полиэтилена.

Таблица 6. Варианты подложки

Иллюстрация
Описание

Вспененный полиэтилен

Этот тип подложки является наиболее распространенным и доступным по стоимости. Этот материал выпускается в широком ассортименте, и имеет разную толщину, что позволяет подобрать необходимый материал для водяного пола. Такая подложка проста в работе – ее легко резать, чтобы подогнать под необходимый размер помещения и склеивать отдельные фрагменты между собой с помощью специального скотча.

Пробка

Часто под ламинат используют пробковую подложку, но в системе теплого водяного пола ее использование ограничено высокими теплоизоляционными характеристиками материала. Помимо этого, стоимость материала довольно высока. По сути, пробка является природным утеплительным материалом, имеющим высокое термическое сопротивление, поэтому в системе теплого пола ее применение не целесообразно.

Подложка «Arbiton Floor Thermo»

Это перфорированный материал узкого назначения выпускается специально для устройства настилающего слоя финишного покрытия системы теплого пола. Материалом изготовления является вспененный химически нейтральный полистирол с термическим сопротивлением 0,06 м²×°K/Вт. Может поставляться в виде плит или рулонного материала.

Рулонный вспененный полистирол с алюминиевым фольгированным слоем

Этот материал, назначение которого заключается в отражении тепла в сторону помещения, укладывают под трубы теплого пола

Поэтому важно помнить, что при устройстве теплого пола, такую подложку нив коем случае нельзя укладывать непосредственно под ламинат.

Укладка на лаги

Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего — основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу — их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.

При укладке кабеля на монтажных пластинах необходимость в сетке отпадает — пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Разновидности теплого отопления

Можно выделить всего две разновидности теплого пола – электрический и водяной. Существуют различные вариации, однако суть системы от этого не меняется: в них используется первый либо второй источник тепла. Оба вида укладываются по определенным правилам с соблюдением технических характеристик материала основания, стяжки, нагревательных элементов, верхнего финишного покрытия и так далее. Все эти требования обязательно должны выполняться, так как от них зависит долговечность и эффективность отопления.

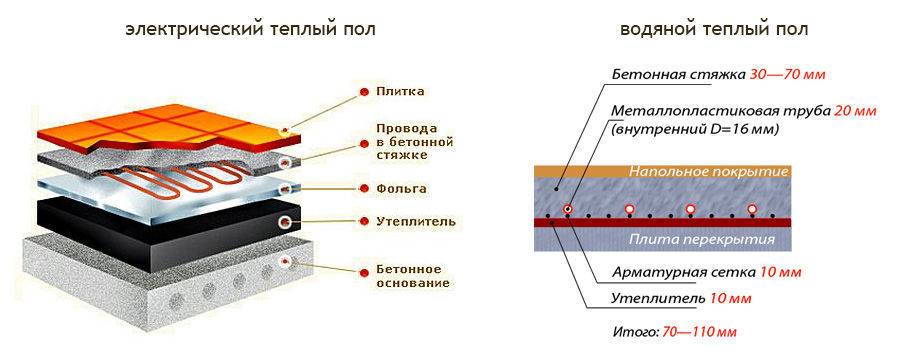

Электрический и водяной теплый пол

В момент появления технологии нагревательные элементы рекомендовалось укладывать исключительно на бетонное основание под керамическую плитку. Благодаря появлению новых материалов в данный момент подогрев можно укладывать и на деревянное основание под ламинат.

Как работают инфракрасные теплые полы, и каковы их основные плюсы

Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.

По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.

Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.

Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.

Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.

Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.

Среди преимуществ пленочных теплых полов можно назвать:

Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции

Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат

Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.

Электрическая система

При устройстве кабельного пола, нагревательный элемент укладывают поверх монтажной сетки

Существует технология, позволяющая монтировать электрический теплый пол под ламинат на деревянный пол без бетонной заливки.

После укладки термоизоляционной пленки и установки лаг на черновом полу фиксируют монтажную металлическую сетку, на которой затем закрепляют кабель отопления.

Его укладывают петлями поверх лаг, намечая места пропилов. Затем в деревянном брусе делаются отверстия, в которые укладывается кабель. Дополнительно провод крепится к сетке при помощи пластиковых хомутов. В пространство между лагами устанавливается датчик температур, а на стену монтируется терморегулятор.

Стоит заметить, что такой монтаж — процесс весьма трудоёмкий, а эффективность работы системы при таком устройстве очень низкая.

Технология монтажа

В инструкции, как положить электрический теплый пол под ламинат несколько шагов.

Шаг 1. Производится установка термодатчика. Для этого используется пластиковая гофрированная трубка длиной 35-40 см, диаметром 20 мм (у большинства производителей есть в комплекте). В один конец трубки набивается утеплитель, чтобы не попал ЦПР во время заливки стяжки, в другой вставляется датчик.

При этом он должен легко ходить туда-сюда, чтобы было легко заменить при выходе из строя. В утеплителе вырезается желоб под гофру длиной около 30 см. В него укладывается термодатчик с трубой так, чтобы гофра выступала над будущей стяжкой на 1-2 см — таким образом обеспечивается замена сгоревшего датчика температуры на новый

Не заделанный конец гофрированной трубки с датчиком температуры.

Шаг 2. Отмечаются линии прохождение кабеля. Здесь необходимо следовать инструкции:

Схема раскладки двужильного кабеля.

  • длинную сторону теплого провода можно класть на расстоянии 10 см от стены;
  • минимальное расстояние между стеной и петлей — 5 см, максимальное — 10 см;

Дистанция между стеной и петлей витка.

промежуток между двумя нитками греющего кабеля — 8 см;

Расстояние между проводами.

длина одного витка 50-60 см;

Длина витка.

Шаг 3. По нанесенным на утеплителе линиям укладывается горячий кабель. Уложенные параллельно друг другу витки провода фиксируются усиками монтажной ленты.

Крепление греющего кабеля усиками монтажной ленты.

Шаг 4. Горячий кабель подсоединяется к термостату питающим проводом. Укладывается он вдоль стены на расстоянии 2-3 см от нее, крепится к утеплителю специальными хомутами.

Шаг 5. Тестером проверяется сопротивление уложенного кабеля. Допускается отклонение в любую сторону до 10%, от заявленных производителем показателей.

Шаг 6. Питающие провода вместе с проводкой датчика температуры подсоединяются к терморегулятору. У каждого производителя своя схема подключения, которая показывается в инструкции. Наиболее часто встречается метод, приведенный на схеме ниже.

Стандартная схема подключения терморегулятора.

Шаг 7. Производится заливка стяжки. Как правильно ее залить, можно посмотреть здесь.

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо плас. В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.
