Укладка теплого пола под ламинат

Подготовительные работы

Устройство электрического «теплого пола» начинается с подготовки основания. Здесь можно выделить следующие основные этапы:

• I этап — ремонт бетонного перекрытия или чернового деревянного пола;
• II этап — гидроизоляция;
• III этап — утепление под стяжку.

I этап. Ремонт основания пола

В перечень работ по ремонту основания пола входят следующие операции:

• убирается старое напольное покрытие;
• удаляется стяжка;
• заделываются трещины, сколы раковины. У чернового деревянного пола меняются гнилые лаги, доски, табачные сучки;
• основание грунтуется.

Более подробно технология расписана здесь.

На этом же этапе в стене штробится канал под проводку и коронкой вырезается отверстие под терморегулятор. Подробно работы расписаны здесь.

II этап. Гидроизоляция

Под ламинат в обязательном порядке проводится гидроизоляция основания пола. Материалами могут быть рубероид, полиэтиленовая пленка, различные мастики. Нюансы гидроизоляционных работ можно посмотреть в статье «Гидроизоляция пола под ламинат».

III этап. Теплоизоляция

Чтобы тепло от нагревательных элементов не уходило в перекрытие, на основание пола укладывается утеплитель. Многие сайты рекомендуют использовать фольгированные материалы, что на взгляд редакции портала StroyGuru является рекламным ходом. Ведь в закрытом пространстве (уложена стяжка) отражающий эффект не наблюдается. Нужен зазор, которого нет.

Поверх стяжки специальными дюбелями крепится армирующая сетка.

Монтажная лента крепится дюбелями.

Завершается III этап наклеиванием демпферной ленты по периметру стен.

На стены крепится демпферная лента.

Электрический кабель

В случае электрического теплого пола подогрев заключается в том, что электрический кабель превращает электроэнергию в тепло. Здесь можно использовать как одножильный, так и двужильный кабели. В квартире и частном доме рекомендуется монтаж двужильного кабеля, тем более его легче устанавливать и потребление электроэнергии ниже, чем при использовании одножильного кабеля. Но в этом случае есть вероятность выхода из строя системы при повреждении участка кабеля или локальный перегрев. Именно поэтому лучше воспользоваться саморегулирующим кабелем, который сам контролирует температуру по всей длине кабеля. Если на каком-то участке температура превышает норму, то в этом месте сразу увеличивается сопротивление, тем самым снижается температура до нужного уровня.

Мокрый и сухой способ укладки кабеля под ламинат

Прежде чем начинать монтаж электрического кабельного пола своими руками, необходимо тщательно подготовить поверхность. Пол очищается и, если нужно, выравнивается. После выравнивания пола нужно положить теплоизоляцию и сделать выравнивающую стяжку с использованием армирующей сетки. После полного высыхания выравнивающего слоя фиксируется монтажная лента и укладывается электрический кабель. Поле того как была произведена установка терморегулятора и датчика, кабельный пол в обязательном порядке проверяется на работоспособность. Потом можно приступать к заливке стяжки. После ее высыхания, примерно через месяц можно укладывать ламинат.

Наиболее простой вариант сделать электрический теплый пол в доме – нагревательный мат. В этом случае монтаж сильно упрощается, так как кабель уже закреплен на сетке и заливка стяжки не требуется. Достоинства этого вида электрического теплого пола:

• Долговечность. Минимум такой пол может прослужить 20 лет;
• Надежность;
• Простой монтаж;
• Возможность регулировки нужной температуры пола.

Наглядная видео-инструкция по монтажу матов:

К недостаткам такого варианта теплого пола можно отнести только незначительное электромагнитное излучение и затраты на электроэнергию.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

• теплоотражающее покрытие;
• термостат;
• инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

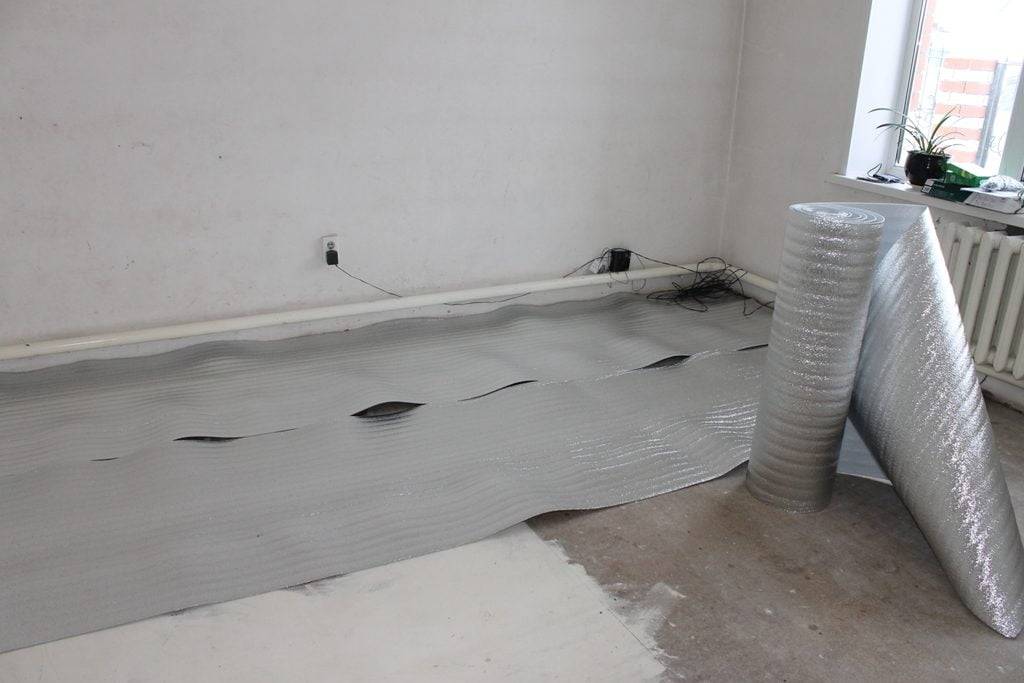

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

ИК тёплый пол — это дорого?

Бытует мнение, что закупка материалов и комплектующих для монтажа ИК пола обходится очень дорого. В действительности, значительных расходов требуют лишь дорогие модели. Цена качественной пленки начинается от 650 рублей/кв. метр. Полный комплект обслуживающего оборудования, включающий датчики, терморегулятор, битумный скотч, провода, обходится примерно в 2000 рублей. К единовременным затратам относится также плата за саму укладку отопительных элементов и сборку пола. Однако эти работы легко осуществить своими руками, поэтому на данном пункте сметы можно сэкономить. В итоге получается, что общая стоимость обогреваемого ИК лучами пола относительно небольшая.

Какой тип теплого пола лучше подходит под ламинат

На сегодняшний день существует три технологии обустройства теплых полов. Каждая имеет свои сильные и слабые стороны, у каждой есть отличия в технологическом процессе. Эти особенности оказывают влияние не только на эффективность подогрева помещения, но и на требования к оптимальному финишному покрытию полов.

Основные виды теплых полов

Таблица. Технологии обустройства теплых полов.

Тип отопительной системы	Технические характеристики и технологические особенности
Водяная	На основании пола устанавливается система пластиковых труб для обогрева помещения. В дальнейшем она закрывается стяжкой толщиной не менее пяти сантиметров. Укладка ламината выполнятся по рекомендованной производителем технологии – специальная подложка для ликвидации неровностей, ламинатные ламели. Это самый неудачный вариант пола с подогревом, имеет три существенных недостатка. Первый – низкий КПД. Толстая песчано-цементная стяжка и поролоновая прокладка под ламинат увеличивают потери тепловой энергии. Второй – высокая сметная стоимость. Имеется в виду суммарная стоимость материалов и количество потерянного времени. Третья – большие проблемы в случае возникновения аварийных ситуаций. Протечки воды обнаруживаются слишком поздно, за это время приходят в негодность многие архитектурные конструкции. Кроме того, ремонт требует полного демонтажа не только ламината, но и стяжки. Это долго и дорого. В настоящее время полы с водяным подогревом используются очень редко. Кроме вышеперечисленных проблем с финишными покрытиями, они имеют и свои чисто технические недостатки: необходимо устанавливать специальный котел, сложная система распределения и регулировки тепловой энергии и т. д.
Электрическая	Более современная и более качественная система, по количеству использования уверенно лидирует по причине относительно небольшой стоимости. Система состоит из специальных электрических кабелей, количество теплоты (Q) зависит от квадрата силы тока (I2) , параметров сопротивления токопроводящей жилы (R) и времени (T). Q=I2×R×T. Электрический подогрев намного эффективнее водяного, имеет перед ним несколько преимуществ. Первое – аварийные ситуации не имеют таких негативных последствий. Втрое – системы намного проще с инженерной точки зрения, аппаратура управления и контроля может монтироваться в любом удобном месте. Третье – уменьшенная толщина цементно-песчаной стяжки повышает эффективность функционирования, сокращает материальные затраты на поддержание комфортных условий в зимний период времени.
Инфракрасная	Самая современная система теплого пола. Теплоносители электрические, но не обыкновенные кабели. Это специальные карбоновые нити, запаянные с двух сторон пластиковыми пластинами. Общая толщина не превышает одного миллиметра, реализуется отдельными рулонами, которые можно разрезать по требуемым размерам. Такие системы имеют много преимуществ: высокий КПД, простота монтажа, надежность и безопасность эксплуатации. Под инфракрасные системы цементно-песчаная стяжка не делается, что дает возможность экономить время и деньги. Единственный недостаток – высокая стоимость, инфракрасные полы доступны далеко не всем застройщикам.

Укладка резистивного нагревательного кабеля

Инфракрасный теплый пол

Как видно из таблицы, для использования ламината в качестве финишного покрытия теплых полов принципиальных ограничений нет. Но это не значит, что можно покупать любые покрытия и без опаски устанавливать их на полы с подогревом.

Преимущества теплых полов

За время своего развития системы подогрева полов стали очень популярными и с каждым годом желающих их установить становится все больше. Да и с ассортиментом, который предлагают производители, проблем не возникает. Можно подобрать систему отопления, ориентируясь на свои предпочтения и финансовые возможности. К основным преимуществам теплых полов относят:

• возможность использования в качестве основного отопления или дополнительного обогрева некоторых комнат;
• равномерный прогрев способствует исключению сквозняков, наносящих вред здоровью;
• прогрев воздуха на высоту до 2,5 м обеспечивает комфортные условия проживающим. Кроме того, обеспечение ног теплом является отличной профилактикой простудных заболеваний;

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

• по спирали;
• змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

• Смесительные узлы;
• Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

• Пробка;
• Вспененный полиэтилен с фольгированным покрытием;
• Фольгированный полистирол;
• Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Какой ламинат выбрать?

К выбору  ламината, который будет впоследствии укладываться на теплый пол, следует подходить со всей ответственностью

Сориентироваться, на чем заострить внимание, поможет таблица

Выбор ламината для теплого пола

Таблица

Основные показатели, на которые следует обратить внимание при выборе покрытия

Фактор
Рекомендации
Коэффициент или показатель теплового сопротивления
Этот показатель отражает теплоизоляционные свойства напольного покрытия: чем он выше, тем эти свойства лучше. Коэффициент не должен быть выше 0,15 м2 К/Вт. На это значение определенное влияние оказывают и характеристики подложки – чем больше ее пористость, тем меньше коэффициент теплового сопротивления.
Класс материала
В этом случае класс – это не самый главный показатель, но чем дороже ламинат, тем более качественные материалы для его изготовления использовались и тем меньше формальдегида он будет выделять

Да и изнашиваться будет медленнее.
Максимальный показатель температуры пола
Важно знать предельные показатели нагрева ламината, при котором он свои свойства не потеряет. Это около +30 градусов

При этом следует помнить, что нижняя часть ламели будет иметь более высокую температуру, чем верхняя.
Способ соединения ламелей
Ламинат, который соединяется при помощи клея, брать не стоит – вещество от нагрева будет терять свои свойства. Лучше приобретать ламели, соединяющиеся между собой специальными замками.
Толщина одной ламели
Чем толще ламели, тем меньше тепла поступит в комнату – толстый ламинат хуже пропускает тепло. Но тонкий ламинат довольно хрупкий, имеет слабые соединительные элементы. Лучше всего покупать материал толщиной 8 мм.

Как выбрать ламинат правильно

Производители предлагают покупателям приобретать специально разработанные виды ламината, которые демонстрируют отличные эксплуатационные свойства при укладке на систему теплого пола. Именно на таких вариантах и следует остановиться. Они не боятся воздействия температур, просты в монтаже и сохраняют красивый внешний вид на протяжении долгого времени.

Какой ламинат выбрать для укладки поверх теплого пола

Для пола с подогревом требуется специальный вид ламината, предназначенный для «теплых полов». Подробно нюансы выбора изложены в материале «Какой ламинат выбрать под теплый пол?». Тезисно изложим основные положения:

• тонкая ламинированная панель из МДФ быстро разрушится, толстая не будет пропускать тепло наверх. Оптимальный выбор — 8 мм;
• теплопроводность ламелей не должна превышать 0,10 м2 х °K/Вт;
• метод сборки — замковый. Использование клея не допускается;
• ламинат обязан выдерживать кратковременный перегрев без деформации до 30-40oС;
• не должен выделять вредных испарений при нагреве до 30oС.

Как выбрать ламинат

Следует внимательно и ответственно подходить к подбору ламината под теплый электрический пол

Основные нюансы, на которые обращают внимание, когда выбирают материал, такие:

• Тепловое сопротивление. Оно отражает свойства теплоизоляции покрытия. Чем больше – тем лучше. Максимальное значение 0,15 м2 К/Вт. На него влияют свойства подложки: чем выше пористость, тем хуже тепловое сопротивление.
• Класс материала. Это неосновной показатель. Чем выше стоимость, тем он более качественный. Для дорогостоящего ламината применяется минимальный объем формальдегида. Материал медленнее изнашивается.
• Максимальная температура. Нужно четко знать максимально возможный нагрев для выбранной разновидности ламипанелей, чтобы они не утратили своих свойств. Обычно приблизительно 30 градусов.
• Метод скрепления панелей. Ламинат, который скрепляется клеем, не подойдет для обогреваемого пола. При нагревании клеевой состав утрачивает свойства. Подойдут замковые крепления.
• Толщина ламели. Чем больше толщина, тем меньше тепла проникает в комнату. Толстый материал недостаточно эффективно пропускает тепло. Но тонкие виды слишком хрупкие, отличаются слабыми креплениями. Оптимально 8 мм.

Выбор покрытия

Что означает термин «водяной пол»?

Первая ассоциация, которая возникает при словосочетании «водяной пол» – это пол, который уложен на какой-то основе из воды. Но это обманчивое представление. Главное здесь не функционал, а технология, благодаря которой половое покрытие всегда остается теплым, служит надежным источником комфорта и уюта в доме при любых погодных условиях.

Теплый водяной пол представляет собой систему металлопластиковых труб, подключенных к любому источнику с горячей водой (газовое отопление котлом, центральное горячее водоснабжение, стояк для отопления), которые скрыты под половым покрытием. За счет труб и их устройства горячая вода обогревает половое покрытие, обеспечивая тем самым постоянное тепло. Источник определяется за счет индивидуальных особенностей жилища и условий. Чаще всего такие полы устанавливают на кухне или в ванной, туалетной комнатах. Если это первый этаж дома, коттеджа, то такие полы можно установить по всему дому. Благодаря своим свойствам, при нагревании воздуха значительно снижается общая влажность, нормализуется климат в доме, обеспечивая постоянство температуры, особенно зимой.

Ламинат на полу

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Водяной теплый пол под ламинат

Некоторые специалисты считают, что лучше под ламинат класть водяную разновидность подогревательной системы. Здесь система функционирует посредством циркулирующей по трубам горячей воды.

Принцип работы водяной системы

Решая, какой теплый пол под ламинат, многие задумываются о водяной его разновидности. Как она функционирует?

1. Котел греет теплоноситель.
2. Циркуляционный насос двигает жидкость по контуру, являющемуся замкнутым.
3. Температура в помещении поддерживается согласно заданным параметрам.

Этот вид обогрева отличается низкой затратностью электрической энергии. Нагрев происходит непосредственно внутри котла.

Поэтому теплый водяной пол рекомендуют монтировать в частном строении, где можно будет избежать проблем с недостаточностью давления, плохим прогревом собственного помещения и ухудшения работы отопительной системы соседей. Кроме того, чтобы смонтировать подобную систему в многоэтажке, потребуется получение разрешения на этот вид работ от управляющей компании.

• дешевизна подогрева;
• отсутствие высушивания воздуха.

Недостатки:

• высокая стоимость оборудования;
• дорогие монтажные работы;
• возможность установи в малоэтажных строениях
• существующая вероятность протечек, когда придется разбирать всю стяжку.
