Датчик теплого пола: конструкция, виды, монтаж своими руками

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика. Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб. Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля. Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика

На видео ниже рассказан полезный совет по установке датчика теплого пола в гофре:

https://youtube.com/watch?v=v-RNyu5cOPU

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см. После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателя и через контактор (пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент! Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого пола и самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Также рекомендуем просмотреть видео, на котором демонстрируются основные ошибки при монтаже термодатчика:

Монтаж терморегулятора и датчика

Практически каждый тёплый пол комплектуется термостатом. В противном случае его необходимо подбирать в индивидуальном порядке. Мощность таких устройств, как правило, колеблется в пределах 3-3,5 кВт.

Если обогреваемая площадь имеет большие размеры, электрический тёплый пол монтируется отдельными блоками, каждый из которых имеет свою систему контроля.

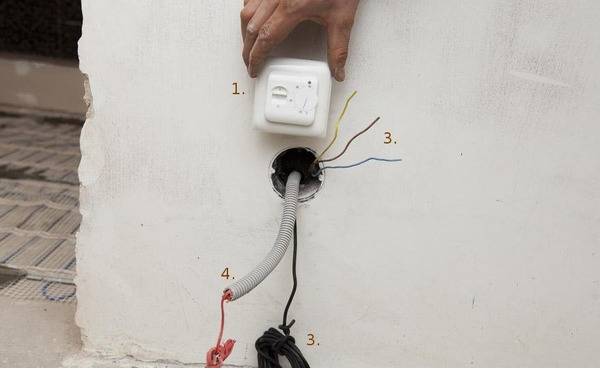

Схема установки:

  1. В стене делается отверстие для монтажной коробки, в которую будет устанавливаться терморегулятор. Ниже делается штроба для укладки проводки. Коробка монтируется на штатное место.
  2. Проводится укладка проводки. Кабели питания и провода датчика температуры подключаются к монтажной коробке.
  3. Регулятор температуры монтируется в коробке и надёжно фиксируется, производится его соединение с проводкой.
  4. Главные узлы системы должны подключаться в соответствии с приложенной к устройству инструкцией.
  5. В завершение осуществляется установка лицевой панели и фиксируется при помощи винтов. Устанавливать её необходимо по уровню.

Установить терморегулятор с датчиком можно и самостоятельно. Главное – чётко придерживаться прилагающейся инструкции.

Виды датчиков теплого пола

Режимы работы теплых полов регулируются терморегуляторами с подключенными к ним датчиками температуры. Отдельные виды терморегуляторов могут оснащаться двумя датчиками, значительно повышающими общую надежность системы. В этом случае, показывается не только внешняя температура, но и ее внутренние показатели. Теоретически, можно обойтись и без этих дополнительных приборов, однако в этом случае существенно возрастает вероятность перегрева таких напольных покрытий, как паркет, ламинат, линолеум.

Наибольшую экономию можно получить с помощью программируемого термостата с датчиком. В некоторых случаях, идеальным решением будет использование терморегулятора с механическими регулировками. Все датчики различаются в зависимости от их установки под то или иное напольное покрытие, поскольку установленный прибор должен испытывать минимальную нагрузку. Как правило, их устанавливают в непосредственной близости от теплых полов и подключают к термостату, после чего происходит фиксация и передача температуры. Каждый датчик температуры теплого пола отличается минимальной погрешностью измерений. Это дает возможность точно выдерживать заданную температуру, без резких перепадов, способных вызвать негативные последствия. Применение этих устройств осуществляется в соответствии с их классификацией.

По месту установки они разделяются на две категории. Первая группа приборов монтируется непосредственно в пол возле нагревательного кабеля. Вторая категория датчиков предназначена для внешнего монтажа. С их помощью измеряется температура воздуха в помещении. Они могут конструктивно входить в состав терморегулятора или подключаться отдельно. В зависимости от типа напольного покрытия, каждый датчик теплого пола имеет свое предназначение. Для ламината, паркета, линолеума и других мягких покрытий используются устройства в виде пластикового цилиндра с соединительным проводом.

При наличии керамической плитки, натурального или искусственного камня и других твердых покрытий используются другие конструкции датчиков, с учетом их монтажа в бетонную стяжку, клей и другие виды растворов. Как правило они имеют небольшие размеры и защищены специальной оболочкой, предохраняющей от негативных воздействий.

Терморегуляторы оборудуются вторыми датчиками для измерения температуры воздуха когда теплые полы используются в качестве основной отопительной системы. Таким образом, одновременно контролируется нагрев пола и воздуха в конкретном помещении. Иногда применяются специальные датчики-ограничители, удерживающие температуру на установленной отметке. В некоторых схемах предусмотрена установка систем, контролирующих все подключенные устройства. При неисправности датчика подается сигнал, позволяющий своевременно принять необходимые меры.

Производители и модели датчиков для теплого пола

Danfoss – компания, выпускающая широкий ассортимент продукции, среди которой находится тепловая автоматика. Датский концерн работает еще с 1933 года и постоянно совершенствует продукцию, предлагая надёжные датчики тепла. В среднем стоимость изделия составляет 5 тысяч рублей.

Терморегуляторы AURATON используются для разных систем отопления. Изначально польская компания занималась газовыми отопительными системами, затем расширила ассортимент за счет электронного оборудования. Расходы на покупку датчика окупаются за несколько месяцев, ведь затраты на электроэнергию уменьшаются на 20 %. Обойдется в 3500 рублей, что немного дешевле датской компании.

Продукция HERZ (Австрия) создается согласно европейским стандартам с применением современных технологий. Выбор в пользу таких изделий гарантирует долгий срок эксплуатации. Обычный терморегулятор этой фирмы обойдется в 1800 рублей.

При выборе подходящего датчика тепла обращайте внимание на продукцию таких производителей, как Prodigy (Италия), Euroster (Польша)

«Умные» программируемые терморегуляторы

Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».

Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.

Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.

Схема подключения терморегулятора теплого водяного пола

Схема подключения терморегуляторов к коллектору с сервомотором

Данная конструкция не требует обязательной установки прибора, как, например, электрические полы. В случае, когда котел не пользуется питанием от электричества,  больших финансовых затрат при малой оптимизации работы нагрева не будет.

Существует вариант регулировки обычным ручным образом с ориентиром на субъективные предпочтения, но только в том случае, если пол является единственным нагревательным прибором и котел не поднимает температуру выше +50 градусов. Но если в доме (в системе) есть и другие нагреватели: радиаторы, контур ГВС, терморегулятор для водяного пола к монтажу обязателен.

Самая простая схема подключения – установка термостатической головки  с датчиком выносного типа на двухходовой клапан. В этом случае заполненная термочувствительным веществом головка, мгновенно среагирует на любые изменения: при нагреве вещество расширится, при охлаждении сожмется, тем самым открывая или перекрывая подачу теплоносителя.

Схема подключения терморегулятора для водного пола:

  1. сервопривод монтируется на обратную гребенку коллектора для теплого водяного пола;
  2. от коллектора протягиваются провода к прибору регулятора, оснащенному показателем температурного режима воздуха;
  3. коробка распределителя для привода и термостата размещается в шкафу коллектора уровнем выше гребенок;
  4. кабель от распредкоробки выходит на распределительный щиток.

Электрический сервопривод для регулировки температуры водяного пола

Что такое сервоприводы водяного пола? Это приборы, без которых регулировка температурного режима жидкого водяного теплоносителя не представляется возможной. Представляя собой малоформатные электротермические устройства, открывающие/закрывающие подачу носителя, сервоприводы функционируют посредством сильфона – цилиндра, наполненного веществом, имеющим особенность менять объем под воздействием температуры.

Сегодня производители предлагают два вида сервоприводов: открытые и закрытые. Разница в показателях положения клапана:

  • в открытых конструкциях клапан открыт до появления сигнала нагрева/охлаждения (при котором закрывается),
  • в закрытых – клапан в нормальном состоянии закрыт до появления сигнала, при котором открывается.

Выбор зависит от предпочтений пользователя, однако специалисты советуют сервомоторы открытого типа из-за того, что даже в случае поломки, вода в системе продолжит функционировать и полы не заморозятся.

Подключение сервопривода не представляет труда. В зависимости от типа термостата, возможно подсоединение:

  1. при наличии термостата, управляющим единичным контуром теплого пола, монтаж осуществляется соответствующими проводами;
  2. если прибор мультизонального типа, провода заводятся от соответствующих клемм.

Таким образом, сервоприводы выполняют не только роль пропуска/закрытия теплоносителя, но и защитную функцию. Закрытое положение подает сигнал об окончании работы насоса, что продлит срок эксплуатации всего оборудования – насос не будет работать вхолостую, а значит, риск выхода системы из строя из-за повышенного давления, будет минимизирован.

Типы терморегуляторов по конструкции и способу монтажа

Когда встаёт вопрос о том, как регулировать температуру водяного теплого пола, в многообразии различных видов термостатов нужно правильно сориентироваться. Несмотря на то, что они выполняют одну и ту же функцию, дополнительные возможности разные, и, соответственно, цена.

Устройства, которые выпускают производители, можно по сложности конструкции распределить на пять групп:

  1. механические;
  2. дистанционные сенсорные;
  3. обычные электронные;
  4. программируемые терморегуляторы;
  5. радиоуправляемые.

Надёжность моделей зависит не от конструкции, а от добросовестности производителя и условий эксплуатации.

По способу монтажа терморегуляторы бывают:

  • обычными настенными, которые крепятся в каждой комнате и подходят для небольших квартир;
  • щитовыми, позволяющими из одной точки контролировать процесс в большом здании.

Каждый из этих способов позволяет удобно эксплуатировать систему регулировки температурного режима.

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт

Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

  • гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
  • отвертку;
  • крепежные винты;
  • монтажную коробку;
  • уровень;
  • индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства

В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.

Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.

После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой – провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Виды регуляторов водяного пола

Датчики температуры теплого пола поддерживают комфортный режим комнатного воздуха, контролируют экономию энергоресурсов. Устройство показывает: насколько прогревается теплый пол, датчик температуры определяет температуру воздуха над полом.

При монтаже устройства контроля воздуха соблюдаются правила установки прибора:

  • устройство устанавливается на высоту 1 метра;
  • подключается к отдельной розетке;
  • устройство не нагревается под влиянием посторонних нагревателей или солнечного света.

Датчики теплого пола на самом покрытии устанавливаются:

  • устройство прикрепляется на высоте 0,5 м до нижнего уровня, на таком же расстоянии до стены между витками двух водяных труб на равном расстоянии;
  • один край провода с измерителем устанавливается в гофрированную трубу;
  • другой край подключается к термостату, укладывается по проделанной канавке в бетоне;
  • поверхность заливается бетоном, край гофры выходит наружу (что удобно при реконструкции или замене).

Датчики для теплого пола автоматически регулируют установленную температуру, при достижении заданного показателя – отключают нагревание. В трубу подачи нагретой воды устанавливается сервопривод, который регулирует подачу воды при помощи цилиндрического поршня.

 Подразделяются датчики по типам:

  • аналоговый (электронно-механический).
  • сенсорный или кнопочный (цифровой).
  • с автоматическим программированием;
  • мультизональные;
  • радио термостаты и контроллеры.

Каждый наделен характеристиками. Также разделяются по месту установки: напольные, воздушные, комбинированные.

Механические модели

Первый тип регулятора настраивается вручную, температура выставляется при помощи вращающейся кнопки, включение производится клавишей. На панели указанная минимальная, а также максимальная точка температуры.

Электронные модификации

Автоматический прибор программируется на время работы, с определением времени включения подогрева до заданного показателя (ночное время, выходные дни, время отсутствия хозяев). Выставляется минимальное значение температурного режима, что экономично при  использовании энергоресурсов. Некоторые  измерители автоматически отключаются на установленное время.

Программируемые регуляторы температуры

Работает регулятор не только по заданному графику.  Дисплей показывает потребления энергии, что балансирует потребление ресурсов. Дополнительная функция – контроль заданных параметров, управление при помощи телефона или компьютера.

Сенсорные

На сенсорном регуляторе показатели задаются вручную при помощи кнопок, касанием или пультом. Температурные показатели в диапазоне погрешности 0,5°.

Сенсорные регуляторы могут быть накладными или съемными. В ванной комнате монтаж производится под щиток для защиты от повышенной влажности.

Радиотермостаты и радиоконтроллеры

Автоматическая регулировка температуры полов производится термостатами, сервоприводами коллекторов, термоголовками с проводными датчиками.

Автоматическая регулировка упрощает ручную настройку, контролирует безопасность. Радиоконтролер выпускается европейской фирмой Uponor, представлен на российских рынках.

Он отличается такими показателями:

  • радиосигнал управляет специальными сервоприводами;
  • переносной термостат, на который поступают показания;
  • радиоконтроллер корректирует сигналы, подает их на сервоприводы.

Дополнительная функция – радиоуправление температурой теплого пола, подключение к мобильному телефону, что контролирует обогрев.

Радиотермостат выполняет функции, заложенные по программе:

  • определяет степень нагревания, подключается к насосу для принудительной циркуляции воды;
  • полуавтоматическое управление;
  • регулирует подачу нагретой воды;
  • независимо от внешней погоды, поддерживает комфортную температуру воздуха.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео — процесс настройки

терморегулятор для теплого пола, обзор и настройка

Watch this video on YouTube

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео — регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTube

  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Беспроводные радиоуправляемые термостаты

Еще более дорогостоящие, чем электронные программируемые, радио термостаты устанавливают редко. Используют в домах, где принято решение не использовать электрические кабели.

Команды сервоприводам подаются с помощью радиосигналов. Происходит это следующим образом. Сигнал от датчиков для водяного теплого пола поступает на радио термостат. Он перенаправляет их радио контролёру. Цепочка радиосигналов приводит к механизму подачи горячей воды. Цена такой аппаратуры высокая из-за того, что приёмники и передатчики установлены на каждом этапе передачи радиосигналов.

Ремонт такой системы, если она выйдет из строя, дорогостоящий.

Какой терморегулятор выбрать

Если необходимо подобрать регулятор для подключения к теплому полу в маленьком помещении, к примеру, в санузле или на кухне, то можно остановиться на механическом устройстве. Обычно для прогрева такой комнаты не требуется большое количество электрической энергии, а скорость обогрева будет высокой. Выполнять программирование температур и времени работы в таких помещениях просто нецелесообразно.

Если комната просторная, то для ее прогревания нужен больший ресурс электричества, здесь регулировка температур будет значимой. Включать теплый пол можно в тех случаях, когда в помещении пребывают домочадцы. В этой ситуации лучше использовать программные и цифровые термостаты. Даже с учетом их высокой стоимости в дальнейшем эти средства окупятся экономией электроэнергии.

Подключение теплого пола без использования терморегулятора

Подключить полы к электричеству без применения терморегулятора теоретически возможно, но это решение неоправданно по нескольким причинам:

  • Риск перегрева системы – отсутствует контроль за изменениями температуры греющей пленки, которая нагревается до максимума рабочей температуры, а это не менее 60 °C. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на 10-15 градусов.
  • Непрерывная работа под воздействием высоких температур сокращает срок службы изделия и приводит к его поломке;
  • Необходимость постоянного контроля – для предотвращения проблем, описанных выше, теплый пол придется включать и отключать вручную, что не обеспечивает его комфортную эксплуатацию;
  • Увеличение расхода электроэнергии – постоянно работающая система приводит к дополнительным нагрузкам в электросети и неоправданному расходу электричества;
  • Дискомфорт в использовании – связан с нагревом используемого покрытия пола. К примеру, плитка обладает низкой теплопроводностью. Её поверхность может нагреваться до максимально возможных показателей температуры, предусмотренных характеристиками системы;
  • Перегрев напольного покрытия – влечет за собой дополнительные расходы на ремонт, так как в процессе использования рассыхаются элементы ламината и паркетной доски, происходит выцветание и коробление линолеума. Ковролин выделяет летучие токсичные вещества, плиточный клей разрушается от перепадов температуры.

Процесс монтажа

Шаг первый – разметка места установки терморегулятора и штробления углубления под датчик

Оптимальная высота размещения регулятора – 0,5 метра. Прибегнув именно к такому значению, штатного провода датчика хватит для протяжки в ближайшую веерную зону, минуя частую ошибку – установку в холодной зоне.

В случае с кабельным нагревательным проводником или готовыми тонкими матами на синтетической сетке, место установки может быть лишь одним, так как определяется выводом кабелей питания от крайней точки кабеля.

Используя дрель с насадкой-коронкой, выполнятся углубление, в которое устанавливается подрозетник. Именно в нем будет происходить соединение кабеля датчика с регулятором и, собственно, кабеля питания с вводом бытовой сети.

От полученного углубления, на глубину нижнего входного сквозного отверстия подрозетника, выполняется вертикальное углубление перфоратором. Аналогичное дублируется и на полу.

Шаг второй – установка подрозетника и подвод сети электропитания

Монтаж подрозетника (коробки) выполняется на стартовую или финишную шпаклевку. После схватывания последней, в верхнее отверстие заводят провод 220 В. На данном этапе не стоит спешить с отделкой подвода сети, так как длины провода может не хватить для установки соединительной клеммной колодки.

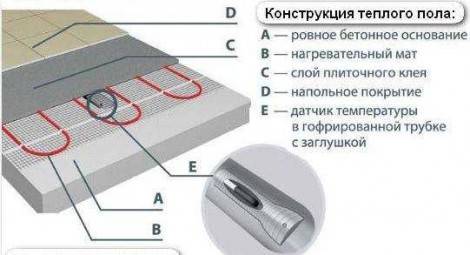

Шаг третий – укладка гофры с температурным датчиком

В первую очередь, необходимо протянуть датчик с проводом по всей длине гофры. Именно в данном случае понадобится упомянутая ранее внутренняя протяжка. Сам датчик должен выступать за пределы гибкой трубки на несколько сантиметров. Верхнюю часть проводника в гофре заводят в подрезетник, в котором будет находится регулятор.

Стоит сразу отметить, что при условии установки нескольких систем теплых полов с аналогичными датчиками, можно использовать один регулятор. Достаточно выполнить сквозное штробление стены и завести кабель с другой комнаты на место установки регулятора. Выполнить это необходимо до момента установки подрозетника.

Шаг четвертый – герметизация

Все соединения гофрированной трубы, начиная от коробки на стене, и заканчивая выводом датчика в свободный выпуск, необходимо герметизировать. Части гофры соединяют изолентой, а сам датчик закрывают заглушкой. Соединение последней также дублируют изолентой.

Тщательная герметизация необходима для защиты внутреннего пространства от попаданий раствора бетона или шпаклевки, что позволит произвести замену датчика, если, конечно, такая необходимость возникнет в процессе эксплуатации.

Таким образом, становится совершенно ясно, что гофрированная мягкая труба служит проходным элементом для быстрой замены датчика теплого пола без удаления плитки или другого напольного покрытия.

Шаг пятый – выбор заглушки на датчик

Как правило, в комплекте с теплым полом уже имеется все необходимое, в том числе и заглушка. Если она пластиковая или резиновая, ее стоит заменить на медную, которая обладает более высокими показателями теплопроводности.

Если и такую заглушку найти достаточно сложно, можно изготовить ее самостоятельно. Для этого необходимо взять кусочек медной трубки на 15 и, соответственно, заглушку по ее размеру. Не нужно использовать никакие герметики и уплотнители. Это может влиять на актуальные показатели в процессе нагрева и остывания стяжки.

Шаг шестой – крепление датчика

Уже упакованный в гофру и заглушку датчик теплого пола необходимо закрепить. Для этого, край размещенный на полу, непосредственно перед заглушкой, крепят к полу строительной металлической лентой, точнее сказать ее небольшим кусочком. Проложенный рядом силовой провод питания нагревательного кабеля или тонкого мата скрепляют с гофрированной трубой пластиковыми стяжками.

Шаг седьмой – замазка канавки с датчиком

Используя плиточный клей, можно замазать датчик на уровень с черновой бетонной стяжкой. Для начала последующих кладочных работ не нужно выдерживать никакой временной промежуток.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
