Как настроить теплый пол

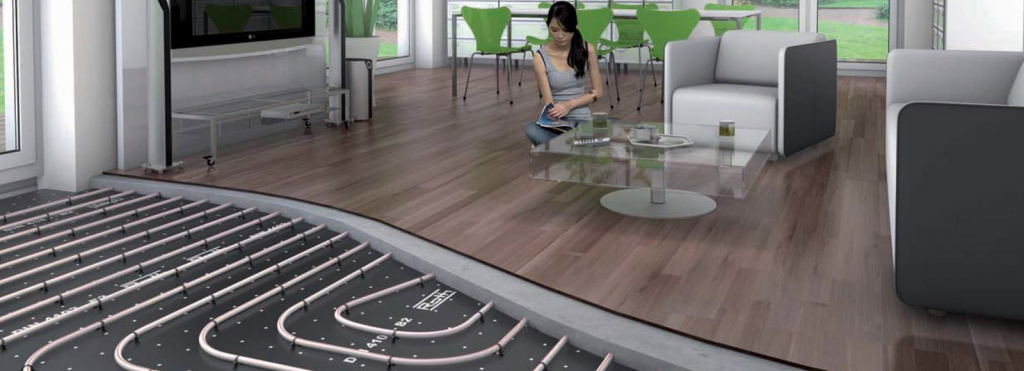

Настройка теплого пола

И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.

Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.

Настройка теплого пола с помощью расходомеров

Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.

Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно. Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.

Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.

Проблемы при настройке теплого пола

На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины. Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.

При этом первая петля настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.

После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.

Настройка теплого пола без расходомеров

Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.

Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина. После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Правильность настройки системы определяется одним из следующих способов:

  • по температуре теплоносителя в обратном трубопроводе;
  • по средней температуре пола.

Регулировка температуры

Оптимальную температуру тёплого пола выбирает сам хозяин. Но есть также и общепринятые нормы по подготовке теплоносителя и подогреву напольных покрытий. Их необходимо соблюсти для правильного распределения температуры внутри комнаты.

При регулировке должны соблюдаться параметры:

  • оптимальное значение не должно сильно отклоняться от 28 градусов на самом верху полового покрытия;
  • при имеющихся иных источниках отопления целесообразно поддерживать тепло в пределах 22–26 градусов;
  • если водяной пол установлен в качестве основного источника отопления, то температура рабочей поверхности должна составить 32 градуса.

Совет
В помещениях нежилого характера, но с периодическим пребыванием людей в них (санузел, ванная, кухня, прихожая, лоджия) поверхность не должна иметь температуру ниже 32 градусов. При отклонении от заданного параметра будет заметен значительный дискомфорт.

Сборка смесительного узла

Сталкиваясь с такой непростой на первый взгляд задачей, для начала необходимо детально разобраться в тонкостях этого процесса. Ниже приведен пример сборки своими руками смесительного узла, сборка будет производится из металлических составляющих.

Мы будет собирать его по схеме, в которой присутствует термостатический трехходовый клапан-смеситель, последовательное подключение циркуляционного насоса. Для герметизации швов используйте льняную паклю и пасту герметик, хорошие отзывы о пасте Юнипак.

Вам понадобятся следующие материалы:

  • Накидные гайки, американки.
  • Ручной воздухоотводчик.
  • Ниппели.
  • Циркуляционный насос.
  • Термометр.
  • Обратный клапан.
  • Шаровый кран.
  • Тройники.

Мы собираем на базе трехходового смесителя термостатического клапана ЕСБИ, на коробке указывается, в каком направлении происходит смешение воды. Рабочая температура на выходе 20-43 градуса Цельсия, что соответствует требованиям к системе теплый пол. Данный смеситель уже содержит в себе термостатическую головку, термодатчик и регулятор температуры, который позволяет устанавливать нужную вам температуру. На нем самом стрелками обозначено, в каком направлении течет холодная и горячая вода.

Хорошо зарекомендовала себя на этой нише фирма Wilo. Взяв в руки, осмотрите его, определите, в каком направлении он качает жидкость. Определите направление оси привода, при установке она должна располагаться горизонтально, это одно из обязательных условий работы насоса, в конструкции которых установлен мокрый ротор. Еще одно обязательное условие это то, что коробка коммутации не может находится под насосом.

Если все же у вас он становится именно так, тогда поверните верхний элемент корпуса, к которому подсоединен короб на 180 градусов. Это можно сделать, используя ключ шестигранник, открутив четыре винта, которые соединяют между собой две половинки насоса

Затем осторожно поверните верхний элемент относительно нижнего помпового. Совместите все обратно и закрутите винты

Фото примера смесительного узла для теплого пола

Следующее, что мы должны сделать, это установить термометры на трубу, где происходит подача до процесса смешивания, затем после насоса. Самый последний установите у выхода из обратного коллектора. Выбирайте датчики температуры, оборудованные зондом, которые вкручиваются в центральные гнезда. Целесообразно будет выполнить сверку каждого прибора.

Поскольку в одной цепочке на них действует одинаковый напор, соответственно, и значения у них должны быть одинаковые. Если есть возможность, сверьте с эталонным прибором. Если у одного из устройств показания разнятся, можно отрегулировать это самостоятельно.Если вы снимите крышку, то увидите винт, с помощью которого можно регулировать показания.

Итак, этапы монтажа:

  • Соберите участок от первичной подачи к смесительному клапану, соедините между собой запорный и шаровый вентиль и тройник под регулятором температуры. Каждый из четырех кранов должен быть оснащен накидной гайкой. Это делается для легкости в дальнейшем обслуживании.
  • Следующий выход концентрата соедините с входящим патрубком смесителя с трехходовым клапаном. Установите в центральном гнезде тройника термометр.
  • Установите перемычку байпас , к второму входу накрутите муфту с американкой. Это для легкости монтажа при обслуживании.
  • Затем к перемычке подсоедините тройник , одной стороной он должен быть развернут к обратке системы, а другой к коллектору.
  • Элемент общей обратки включает в себя один запорный шаровый кран. Нет необходимости устанавливать обратный клапан , поскольку скорее всего он не пригодиться.
  • Затем соберите параллельный участок . Установите температурный датчик, предварительно вкрутив тройник.
  • Затем пришел черед собирать элемент между насосом и подающим коллектором . В него входит муфта с американкой, тройной соединительный элемент для регулятора температуры, удлинитель, запорный кран.
  • Возле коллектора установите шаровый вентиль .
  • На выход смесительного клапана накрутите муфту .
  • Ну, и практически завершающий этап, это монтаж циркуляционного насоса . Вставьте кольцевую прокладку из резины, закрутите гайку на входном патрубке в насосе.
  • Точно так же накрутите и обожмите накидную гайку с другой его стороны. Вот и собран смесительный узел для теплого пола.

Это был окончательный этап, затем разместите этот элемент на месте его монтажа.

Температура теплого водяного пола

Оптимальная температура в помещениях дома

Согласно Строительным нормам и правилам РФ, температура теплого пола в помещении с постоянным пребыванием людей, не должна превышать 26°C. Это оптимальная температура теплого пола, исходя из соображений безопасности. Также на температуру теплоносителя в контуре влияет материал чистового покрытия. Это объясняется различной теплопроводностью материалов.

Рекомендуемые температуры:

  • Для плитки, кафеля, керамогранита — 26°C;
  • Для деревянного покрытия (например, брус, половая доска) — 24°C, для покрытого лаком дерева — 21°C;
  • Для паркета (подразумевается классическая укладка в 3 слоя) — 30°C;
  • Для линолеума и ламината — 27°C.

Ковер, ковролин и другие настилы из плотной ткани требуют увеличить температуру пола примерно на 5°C.

Типовые варианты подключения

Как правило, в домах жидкостный теплый пол – это лишь приятный «бонус» к основной системе отопления. Но в некоторых случаях теплого пола более чем достаточно для полноценного обогрева помещений. Это, правда, в условиях мягкого климата. Или же в помещениях, у которых большая площадь. И при условии, что в них съем тепла не будет ограничиваться предметами интерьера, мебели либо же крайне низкой теплопроводностью покрытия пола.

В большинстве случаев объединяются в одну систему котлы отопления, радиаторы, контуры теплого пола и приборы для осуществления подготовки ГВС. Самым технологичным и легко настраиваемым вариантом является типовая схема с подключением элементов теплого пола и радиаторов. Это комбинированная схема, для ее воплощения придется потратить немало средств и сил. Но оно того стоит.

Как настроить работу системы нагрева пола автоматически?

Автоматическая настройка теплого пола используется во всех режимах работы системы – групповом, комплексном и индивидуальном. При автоматической регулировке используется следующее оборудование:

  • Сервоприводы для контроля количества воды в контуре. Настройка выполняется по инструкции от изготовителя, после монтажа регулировка производится автоматически без участия владельца;
  • Терморегуляторы – термостаты для контроля температуры в помещении. Благодаря их присутствию в системе производится нагрев пола до нужной температуры и отключение системы по достижению заданных параметров;
  • Смеситель (разделительный модуль) для указания нужной температуры в дополнительном и основном оборудовании системы отопления. Это насос, байпас, реле, термостатная головка, клапан трехходовой, термометр.

Регулировка в автоматическом режиме не нуждается в контроле владельца, правильно установленная система достаточно надежна и эффективна, помимо этого ещё и экономична. Проводить запуск системы каждый год (как в случае ручной настройки) не требуется, но владелец может менять параметры работы системы – менять температуру и мощность, соблюдая инструкцию производителя.

Гидравлическое выравнивание системы

Тёплые водяные полы — надёжная и безопасная конструкция. Но чтобы она действительно была такой, требуется правильная настройка. Как регулировать водяные тёплые полы в частном доме — для этого лучше обустроить коллекторную группу оснащённую расходомерами, с рабочим давлением 6 бар. Если дом оборудован центральным отоплением, то данной мощности недостаточно.

При наличии сервоприводов на коллекторе, расход воды регулируется автоматически, по необходимости. Однако предварительную настройку всё же понадобится сделать. При отсутствии данного привода, без такой регулировки вообще не обойтись.

Рассчитать расход теплоносителя можно с помощью формулы:

Gуд= Q/(1,163*Δt), в которой

  • Gуд — удельный объём воды на м2;
  • Q — показатель мощности пола;
  • Δt — разница температуры теплоносителя при подаче и выходе;
  • 1,163 — коэффициент поправки.

В дальнейшем, чтобы вычислить объём жидкости, которая проходит через петлю, следует умножить удельный расход на площадь поверхности.

Наиболее простой вариант, для проведения гидровыравнивания:

  • вычислить объём воды для каждой петли, путём умножения площади пола, где проложен этот контур, на 8,6 (среднее значение);
  • запустить насос на первую скорость;
  • установить термоголовку на 30 градусов;
  • проверить, что жидкость беспрепятственно проходит по петлям, и вышел весь воздух;
  • настроить прибор расхода на каждом контуре так, чтобы получилось значение равное расходу воды, который вы вычислили.

Указанные действия являются преднастройкой, то есть по факту, в процессе эксплуатации тёплого пола потребуется дополнительная регулировка, с учётом личных предпочтений по комфортности.

Теплый водяной пол своими руками

Теплый водяной пол своими руками

Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.

Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.

По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.

Защита. Под арматуру для труб подкладывается пленка или мультифольга.

Подложка рулонная для теплого пола VALTEC мультифольга 3мм

Установка коллекторного шкафа, где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.

Установка коллекторного шкафа

Укладка металлополимерных труб. Основные варианты: «змейка» или «улитка» (спираль).

Укладка металлополимерных труб

Требования:

  • длина всего контура – не более 90 м;
  • на каждый 1 м2 должно приходиться по 5 м трубы;
  • шаг укладки – около 20 см;
  • для помещений с большой площадью стелиться несколько отдельных петель теплового контура.

Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.

Присоединение труб к распределительным коллекторам

Подключение сервомоторов и комнатных термостатов к коммуникатору.

Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.

Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.

Бетонная стяжка

Основные требования

Марка цементаНе ниже M 300;
Количество пластификатора в растворе0,6-1 л/м2.
Толщина над трубойНе менее 3 см

В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.

Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.

Технические характеристики насоса

Для обустройства теплых полов используются циркуляционные насосы, характеристик которых вполне достаточно для обеспечения полноценного и эффективного отопления. На интенсивность движения теплоносителя по трубам влияет его температура и давление в системе. Нормальное функционирование теплого пола предполагает, что в контуре не будет гидроударов, а насос будет своевременно реагировать на изменения в системе. Как правило, к отопительной системе подключается автоматика, которая отслеживает ряд параметров и подает насосу необходимые команды.

Мощность насоса рассчитывается по формуле:

  • Q = 0,86 x Рн / (toпр.т – toобрт.т), где
  • Рн – предельная мощность отопительной системы,
  • toпр.т – температура теплоносителя на выходе в контур,
  • toобрт.т – температура теплоносителя на выходе системы.

При подключении нескольких контуров их показатели нужно сложить, чтобы они учитывались при расчетах. Специалисты рекомендуют в каждом помещении устанавливать отдельный контур теплого пола – за счет этого достигается максимальная степень контроля работы системы, позволяющая настраивать микроклимат в зависимости от особенностей и назначения отдельных помещений.

Разница температур в трубах подачи и обратки варьируется в зависимости от следующих факторов:

  1. Длина контура. Увеличение протяженности контура обычно сопряжено с большой площадью отапливаемого помещения. Разумеется, при таких условиях теплоотдача будет достаточно интенсивной, и температура воды на выходе из контура снизится.
  2. Качество утепления. Монтаж теплых полов должен выполняться грамотно и с учетом всех требований, предъявляемых к данным системам. В частности, при недостаточно надежной теплоизоляции уровень теплопотерь будет оказывать заметное влияние на эффективность отопления. Для компенсации тепловых потерь насосу придется перекачивать большее количество жидкости.
  3. Климатические условия в регионе. Если здание установлено в регионе, который характеризуется серьезными холодами, то теплый пол должен иметь повышенную мощность. Циркуляционный насос в таких условиях тоже должен иметь запас мощности. Рекомендуется приобретать устройства, мощность которых хотя бы на четверть превышает требуемую. Вполне подойдут качественные и надежные насосы «Грундфос» для теплого пола (подробнее: «Какие бывают насосы для отопления Грундфос – виды, преимущества циркуляционных насосов Grundfos»).

Помимо мощности, любой насос имеет еще одну важную характеристику – напор потока теплоносителя. Величины напора должно быть достаточно для того, чтобы гидравлическое сопротивление теплоносителя преодолевалось. Уровень гидравлического сопротивления определяется длиной контура, диаметром используемых труб и скоростью движения теплоносителя.

Чтобы рассчитать величину напора в системе, нужно воспользоваться следующей формулой:

  • Н = (П х L + K) / (1000), где
  • Н – напор циркуляционного насоса,
  • П – гидравлическое сопротивление на 1 м трубопровода (определяется по диаметру труб, материалу их изготовления и скорости движения теплоносителя),
  • L – суммарная длина трубопровода, учитывающая каждый участок системы,
  • К – коэффициент запаса мощности насосного оборудования.

Когда все расчеты завершены, можно заняться выбором наиболее подходящего для конкретной ситуации устройства.

Устройство и виды расходомера

Номинально расходомер для теплого пола предназначен для измерения расхода теплоносителя, то есть он фиксирует объем теплоносителя, который проходит через точку подключения в единицу времени. Этот измерительный прибор еще называют ротаметром.

В продаже имеются ротаметры разных моделей. Есть такие, что выполняют одну только функцию измерения. Для такого ротаметра дополнительно устанавливают перекрывной вентиль. Такой узел регулируется вручную. При настройке системы оператор прикрывает или приоткрывает вентиль в зависимости от показаний расходомера. Есть разнообразные модели с вмонтированным вентилем. Некоторые из них позволяют осуществлять автоматическое регулирование потока теплоносителя.


Поплавковый ротаметр с пластиковым корпусом

В системах теплых полов обычно используют поплавковые ротаметры. В металлическом или пластиковом корпусе находится прозрачная поликарбонатная колба. Скорость циркуляции теплоносителя определяется поплавком, находящимся внутри колбы. Принцип работы его основан на скорости всплывания поплавка в постоянно поступающей и топящей (обтекающей) его жидкости. Эту схему можно назвать вечно всплывающим поплавком. Пружина пытается вернуть поплавок на место. Чем сильнее поток, тем больше притапливается поплавок.

Поплавковый ротаметр вкручивается вертикально на подающем коллекторе. Классическая схема комплектации гребенки (коллекторов) – это расходомеры с вентилями на подающем коллекторе и термостаты на обратном.

Способы регулировки тепла

Современное оборудование теплого пола регулируется в зависимости от нужного режима:

  1. обогреть весь дом;
  2. нагреть пол в отдельной комнате;
  3. наладить разный температурный обогрев в нескольких помещениях.

Настраивать обогрев можно вручную. Собственник жилья самостоятельно устанавливает и контролирует подогрев своего жилища до уровня своего личного ощущения комфорта.

Нередко пользователям хочется узнать, как настроить свой механизм водяного обогрева жилища:

  1. регулируется температура носителя тепловой энергии;
  2. регулированию поддаются коллекторы и смесительные узлы.

Точки отсчета  здесь – замеры температуры теплоносителя в распределителях при подаче или обратном поступлении. При водяном обогреве тепловые датчики монтируются на коллекторах. Они представляют собой часть термостатических клапанов, через которые производится регулировка теплого пола.

Особенности подключения в зависимости от схемы

Говорить о регулировке водяного пола без уточнения схемы, по которой он функционирует, было бы в корне неправильно, потому что в каждом конкретном случае у неё своя структура. Соответственно, за настройку температур могут отвечать совершенно разные элементы или узлы.

Роль котла в терморегулировании греющего контура

При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.

В самой простой схеме только котёл и контур пола

Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.

То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.

Панель управления современного газового котла

Мембранный (расширительный) бак, подключённый к твердотопливному котлу

Зависимость давления в бачке от температуры воды

Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы

А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.

Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.

Схема с отдельно монтируемым циркуляционным насосом

В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.

Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.

Модуль регулирования водяных напольных систем заводской сборки

Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.

Установка пола из пленки

Этот процесс намного проще предыдущего, так как не подразумевает под собой необходимость создания стяжки. Он состоит из следующих этапов:

  1. На стене крепится регулятор температуры, к которому проводится кабель.
  2. Пол теплоизолируется.
  3. Пленка устанавливается на полученной поверхности. При этом нагревательный элемент должен располагаться снизу.
  4. Как теплоизоляционный слой, так и сама пленка для придания ей неподвижности закрепляется скотчем.
  5. Установление датчика температуры.
  6. Подключение и тестирование системы.

К выбору нагревательного блока управления также следует подходить с умом. Он выбирается из расчёта, в каком помещении будет размещена система теплых полов. Если речь идет о балконе, либо ином холодном помещении понадобится нагреватель, выдающий от ста восьмидесяти до двухсот пятидесяти ватт на квадратный метр. Если же речь идет о жилом помещения – вполне хватит и 120Вт.

Самым важным плюсом этого типа полов является то, что они не несут никакой дополнительной нагрузки на несущие конструкции.

Гидравлическое выравнивание системы

Тёплые водяные полы — надёжная и безопасная конструкция. Но чтобы она действительно была такой, требуется правильная настройка. Как регулировать водяные тёплые полы в частном доме — для этого лучше обустроить коллекторную группу оснащённую расходомерами, с рабочим давлением 6 бар. Если дом оборудован центральным отоплением, то данной мощности недостаточно.

При наличии сервоприводов на коллекторе, расход воды регулируется автоматически, по необходимости. Однако предварительную настройку всё же понадобится сделать. При отсутствии данного привода, без такой регулировки вообще не обойтись.

Рассчитать расход теплоносителя можно с помощью формулы:

Gуд= Q/(1,*Δt), в которой

  • Gуд — удельный объём воды на м2;
  • Q — показатель мощности пола;
  • Δt — разница температуры теплоносителя при подаче и выходе;
  • 1, — коэффициент поправки.

В дальнейшем, чтобы вычислить объём жидкости, которая проходит через петлю, следует умножить удельный расход на площадь поверхности.

Наиболее простой вариант, для проведения гидровыравнивания:

  • вычислить объём воды для каждой петли, путём умножения площади пола, где проложен этот контур, на 8,6 (среднее значение);
  • запустить насос на первую скорость;
  • установить термоголовку на 30 градусов;
  • проверить, что жидкость беспрепятственно проходит по петлям, и вышел весь воздух;
  • настроить прибор расхода на каждом контуре так, чтобы получилось значение равное расходу воды, который вы вычислили.

Указанные действия являются преднастройкой, то есть по факту, в процессе эксплуатации тёплого пола потребуется дополнительная регулировка, с учётом личных предпочтений по комфортности.

Источники

  • https://okcomfort.com/pol/pol-s-podogrevom/vodyanoj-teplyj-pol/sposoby-regulirovaniya-temperatury.html
  • https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/sposoby-regulirovki-temperatury-teplogo-vodyanogo-pola/
  • https://www.rmnt.ru/story/heating/nastroyka-iregulirovka-vodjanogo-teplogo-pola.1491574/
  • https://AvtonomnoeTeplo.ru/teplye-poly/604-kak-regulirovat-temperaturu-teplogo-vodyanogo-pola.html
  • https://TrubaNet.ru/teplyjj-pol/nastrojka-i-regulirovka-vodjanogo-teplogo-pola.html
  • https://opechkah.ru/bez-rubriki/kak-otregulirovat-vodyanoj-teplyj-pol

Выводы и рекомендации

Судя по отзывам на форумах, домовладельцы знакомы с гребенками, оснащенными смесительным узлом и насосом. Примечательно, что далеко не все мастера знают о существовании термоголовок типа RTL. А они позволяют значительно снизить цену гребенки теплого пола, устанавливаемой в загородном доме небольшой или средней площади (до 250 м²). Отсюда рекомендации:

  1. По возможности используйте заводскую или самодельную гребенку с термоголовками RTL, тогда не придется покупать циркуляционный насос и клапаны. Главное условие – протяженность контуров не более 60 м.
  2. Если количество петель достигает 10 и более, а подающая магистраль от котла довольно длинная, подберите более мощный основной насос. Можно поставить агрегат Grundfos Alfa-2 15—60 с функцией Autoadapt для экономии электричества.
  3. При длине контуров до 100 м, площади дома свыше 250 м² и сложной отопительной системе используйте гребенку с двух– или трехходовым клапаном (качественное регулирование).
  4. При возможности оснащайте гребенку и систему напольного отопления средствами автоматизации. Для этого рекомендуется проконсультироваться со специалистом в данной сфере.

Желательно избегать ситуации, когда гребенка распределения стоит на 1 этаже, а теплые полы сделаны на 2 и 3 этажах. Узел лучше расположить ближе к контурам и провести к нему 2 магистрали, вместо того, чтобы прокладывать 10 или 20 труб от гребенки по стенам и сквозь перекрытия. Ответы на многие вопросы вы получите, просмотрев видео:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
