Полы из гвл технология кнауф

Монтаж

Своими руками можно сделать укладку гипсоволокна как на бетонный, так и на деревянный пол.

Предварительно нужно произвести расчет по количеству необходимого материала, закупить его и доставить к месту монтажа.

На бетонном основании по периметру комнаты устанавливается кромочная лента.

Пароизоляция выполняется с помощью полиэтиленовой пленки. Кладут ее внахлест, чтобы одна полоса заходила на другую примерно на тридцать сантиметров. Пленку фиксируют скотчем, соединяя в единое целое.

Если по полу проходят какие-то коммуникации или провода, их нужно изолировать, поместив в защитную гофру. Затем делается засыпка керамзитом, который выравнивается. При этом между кабелями и ГВЛ должно оказаться не менее двух сантиметров керамзита.

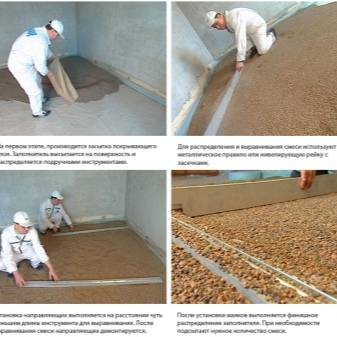

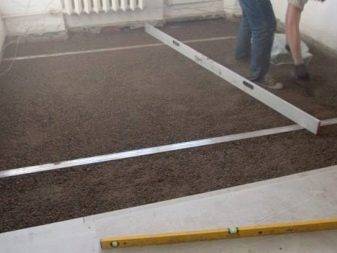

Керамзит засыпают, ориентируясь на установленные заранее маяки. Для выравнивания теплоизолирующего слоя применяется длинная рейка.

По ходу утрамбовки теплоизолятора нужно внимательно отнестись к местам у стен, в углах и у дверей.

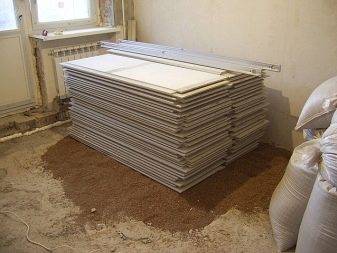

Чтобы удобнее было засыпать керамзит, а в дальнейшем и устанавливать сами плиты ГВЛ, можно сделать направляющие из деревянного бруса. Они служат ориентиром, который показывает уровень, до которого нужно засыпать утеплитель, а также выступают в качестве обрешетки для крепежа ГВЛ.

Укладка гипсоволокна производится, начиная от угла, который расположен ближе всего к дверному проему. Элементы чернового пола крепят клеевым составом. Это может быть просто ПВА или специальный клей. На основание можно положить два слоя гипсоволокна. Это поможет укрепить конструкцию. Верхний слой укладывают в направлении, противоположном предыдущему. Плиты также скрепляются между собой клеем и фиксируются саморезами.

В процессе работы излишки клея, который выступает в местах соединения плит и у стен, нужно аккуратно удалять. Если верхним декоративным покрытием впоследствии будет ковролин либо ламинат, места соединений придется еще и зашпаклевать.

В завершение пол грунтуют. Грунтовку в строительном магазине нужно выбирать с таким учетом, чтобы по своим свойствам она могла совмещаться с клеевым составом, который был использован для соединения между собой ГЛВ-плит.

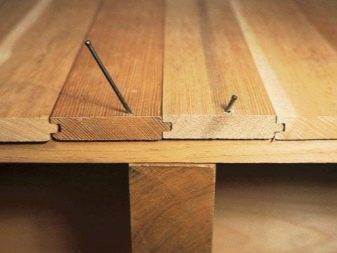

Если речь идет об усовершенствовании деревянных полов, порядок действий будет примерно таким же, как и при работе с бетонным полом, но для начала нужно озаботиться тщательной подготовкой основания под ГВЛ.

Не исключено, что потребуется усилить конструкцию дополнительными лагами. Это зависит от того, что за напольный материал планируется использовать в качестве финишного.

Так же, как и в первом случае, нужно произвести выравнивание. Иногда для этого требуется подогнать лаги. Возможно, придется поработать рубанком, а кое-где, чтобы поднять полы, установить клинья или вовсе сделать подпорки из кирпичей. Шляпки гвоздей и саморезов на досках нужно заглубить, добиваясь того, чтобы не было мелких выступов, которые в дальнейшем не позволят аккуратно сформировать декоративное покрытие пола.

Насколько ровный пол, проверяйте с помощью уровня. Оставшиеся изъяны надо убрать шлифмашинкой. Хотя и рубанок тоже подойдет. Небольшие неровности типа щелей заделывайте с помощью шпаклевки. Если есть глубокие впадины, иногда их достаточно заполнить керамзитом мелкой фракции.

По технологии монтажа на деревянную основу нужно стелить паропроницаемый материал —пергамин или парафинированную бумагу.

Перекосу ГВЛ по ходу эксплуатации будет препятствовать проложенная по периметру комнаты изоляционная лента толщиной десять миллиметров и высотой десять сантиметров. Ее применение в определенной мере обеспечит и звукоизоляцию. Сама лента делается из полистирола либо минваты. После завершения монтажа черновых полов излишки ее удаляют.

Чтобы правильно уложить сами плиты, нужно сделать на них разметку с учетом установленной изоляционной ленты. Излишки материала отрезают, положив его на ровную поверхность, чтобы было удобно пилить. Для аккуратной обрезки потребуется ножовка либо строительный нож, а также круглые фрезы для выполнения фигурных отверстий.

Укладка ГВЛ происходит здесь также с использованием клея. При выполнении сухой стяжки листы достаточно склеить между собой в районе фальцев, на которые и накладывается клеящий состав. Кроме этого, плиты следует закрепить с помощью саморезов. Их вкручивают по периметру каждой панели так, чтобы шляпки углублялись в поверхность на два-три миллиметра. На больших плитах крепеж происходит через каждые тридцать сантиметров, а на маленьких — через двадцать.

Лучше вообще класть ГВЛ под углом в 45 градусов по отношению к дощатому полу. Плиты также следует смещать относительно друг друга от ряда к ряду.

Технология КНАУФ-суперпол (КНАУФ ОП 131)

Основа этой технологии – элементы пола (ЭП) Кнауф-суперпол из гипсоволокнистых листов (ГВЛ) размером 1500 х 500 х 20 мм. Они состоят из двух 10-мм гипсоволокнистых листов, склеенных между сосбой со смещением, образующим фальцы (замки). Фальцы элементов пола проклеиваются специальным клеем и скрепляются между собой специальными шурупами, после чего сверху укладывается слой обычных гипсоволокнистых листов.

Теплый пол и КНАУФ-суперпол

Теплофизические свойства гипсоволокнистых листов позволяют применять их для устройства обогреваемых оснований пола. Рекомендуется в качестве нагревательных элементов в конструкции теплового пола из ГВЛ применение пластиковых или металлопластиковых труб с горячей водой (теплоноситель).

Устройство системы КНАУФ ОП 131 на бетонном основании

При подготовке бетонного основания необходимо очистить поверхность и заделать цементным раствором марки М500 обнаруженные зазоры между плитами, а также щели между полом и стенами. После того как щели заделаны, проводят окончательную “зачистку” поверхности. Если на бетонном основании имеются незначительные (до 5 мм) неровности в виде крупинок бетона или лунок – полы выравниваются при помощи промежуточного слоя, например, гофрированного картона, волокнистого изоляционного материала ит.д. Для заполнения локальных неровностей (до 20 мм) рекомендуется использовать “ремонтные” смеси, например, “Vetonit 4000”. При больших неровностях (свыше 20 мм) или при разных уровнях оснований применяется керамзит мелкой фракции. Его слой может быть различной толщины, например для поднятия уровня пола, но основное назначение подсыпки – нивелирование поверхности. Если полы утепляются пенополистирольными плитами, то поверхность несущего основания необходимо выравнивать шпатлевкой или песчано-цементной смесью.
После того как поверхность подготовлена, пол накрывается полиэтиленовой пленкой толщиной 0,2 мм с нахлестом соседних полотен не менее 200 мм. Этим самым обеспечивается хорошая пароизоляция.Примечание: При деревянном несущем основании вместо пленки используется пергамин, парафинированная или гофрированная бумага, а также современная универсальная пароизоляция типа “Ютафол Н”, “Светофол” и т.д.
У стены край пленки должен быть уложен выше уровня сборного пола примерно на 20 мм. Уровень пола – либо 20 мм пенополистирола или минваты, либо 30 мм стекловаты или засапки, плюс толщина двух плит из ГВЛ (2 х 10 мм) – они “накроют” конструкцию. В итоге уровень пола поднимается на 40-50 мм от базового основания. (рис. 1.)


Рис. 1. Конструкция пола КНАУФ ОП 131 из гипсоволокнистых плит (ГВП):1. Основание; 2. Лаги; 3. Черновой настил; 4. Гидроизоляция; 5. Сухая засыпка; 6. Элемент пола Кнауф-суперпол; 7. Кромочная лента.

ВАЖНО!!! Чтобы избежать деформации плавающего пола и улучшить звукоизоляционные характеристики, необходимо исключить возможность соприкосновения плит со стеной. Для этого вдоль стены по периметру прокладывают контурную изоляционную ленту толщиной 10 мм и шириной 10 см, вырезанную из минеральной ваты (кромочная лента), или мягкую ленту на полимерной основе толщиной не менее 8 мм

Кромочная лента поглощает шум и служит компенсационным швом, не позволяя плитам “гулять” и трескаться. Раскрой листов ГВЛ по фактическим размерам помещения проводится с учетом зазора на кромочную ленту.

Утеплитель засыпной

Если утеплитель засыпной, его просто высыпают на пол и выравнивают рейкой по выставленным с помощью уровня маякам (например, стоечным профилям), начиная от стены, противоположной входу. При толщине более 50 мм и в местах примыканий к монолитному полу засыпку нужно уплотнить.

Утеплитель плитный

Если это пенополистирол, минвата или стекловата, их аккуратно режут на небольшие плиты. При укладке нужно следить, чтобы плиты прилегали друг к другу очень плотно. При укладке пенополистирола необходимо исключить образование зазоров между плитами.

Нюансы в работе по укладке ГВЛ

В процессе монтажа сухой стяжки возникают несколько нюансов, которым нужно уделить самое пристальное внимание:

  • Следите, чтобы ширина зазоров между плитами не превышала 2 мм. Перед укладкой финишного покрытия из линолеума или ковролина нужно будет зашпаклевать и швы, и шляпки саморезов.
  • Удаляйте излишки клеевого раствора, не давайте ему скапливаться в швах и у стен.
  • По окончании работ нанесите на поверхность нового пола слой грунтовки, которая может «сочетаться» с примененным клеевым составом.
  • Если в устройство полов из ГВЛ входят готовые панели – срежьте фальцы с тех кромок, которые будут примыкать к основным перекрытиям и укрепите края листов к направляющим с помощью самонарезающих шурупов.
  • При монтаже системы «теплый пол» следует уложить дополнительный слой утеплителя из пенополистирольных плит – они предотвратят потерю тепла через основание пола.

В заключение хотелось бы отметить, что сегодняшний подход к проведению ремонта требует использования современных материалов и применения новых технологий. Мы считаем, что монтаж стяжки с применением ГВЛ для пола полностью отвечает этому правилу. Большинство профессионалов предпочитают именно этот способ выравнивания поверхности, по праву считая его самым простым, быстрым и недорогим. А что вы думаете по этому поводу?

Сухая стяжка Кнауф — плюсы

Достоинства в самой конструкции

Система суперпол — это уже готовое решение как для бетонных, так и для деревянных оснований. Вам не нужно готовить раствор, просто выбираете нужные «ингредиенты». Например, у Кнауфа есть решения как для дополнительной звуко и теплоизоляции, так и без них.

Основной состав сборной стяжки Кнауф это:

  • листы ГВЛ или ГВЛВ,
  • клеевая мастика (можно использовать строительный ПВА),
  • пленка для гидроизоляции на демпферной ленте
  • и сухая засыпка

Набор необходимого инструмента и расходных материалов тоже невелик: правило, направляющие для выравнивания, молоток, лобзик для распила листов, лазерный уровень, маяки и саморезы.

Время и скорость – одни из главных достоинств сухой стяжки Кнауф

Сборная стяжка — технология при которой вода не используется вообще. Соответственно, времени для высыхания не требуется и можно сразу стелить напольное покрытие (ламинат, линолеум, плитка и т.д.). Это самый важный плюс, в большинстве случаев именно поэтому ее выбирают. Если есть сноровка в работе с инструментом  — устроить стяжку во всей квартире можно и за 1 день. Сказаться на скорости укладки может сложная форма помещений, когда есть много участков с подрезкой.

Еще один весомый плюс – звуко и теплоизоляция

Звукоизоляционные и теплоизоляционные свойства — отличные. Все благодаря засыпки — керамзиту. Но тут есть и весомое условие: толщина засыпки должна быть не менее 40 мм, что в совокупности с верхним слоем сборного пола составит пирог в 60 мм, а такая толщина не всегда нужна. Более точные характеристики приведены в таблице внизу статьи.

Сухая стяжка Knauf=легкая стяжка

У сухой стяжки Knauf небольшой вес (по сравнению с бетонной стяжкой), а значит — меньше нагрузки на перекрытия. Этот «плюс» особенно актуален для старых домов с деревянными перекрытиями, а также для построек из облегченных материалов.

Абсолютно безводное преимущество

Без воды, а значит не только не нужно время на высыхание, а еще и никаких брызг и спецодежды. Только пыль ;). Уж  не знаю, станет ли для Вас это преимуществом, но приведу такой пример: представьте, что нужно сделать стяжку только в одной из комнат в квартире, где постоянно живут. Перемещать кадку с мокрым раствором по жилой части нежелательно, так как есть вероятность что-нибудь запачкать, плюс к тому соседство с влажной комнатой очень негативно сказывается на отделке в остальных помещениях. В таких случаях лучше применять именно сухую стяжку. Максимум из неприятных последствий после работы с полом Knauf – это лишняя пыль.

Достоинство – легкость монтажа

Ремарка: если следовать инструкции от производителя. Для монтажа стяжки потребуется алебастр в качестве маяков, направляющие рейки для выравнивания засыпки, правило, нож для ГВЛ листов или электролобзик. На сайте Кнауф есть видео инструкция, как это сделать самостоятельно.

Разновидности плит ГВЛ

Прочное и экологически чистое гипсовое волокно выпускается в форме прямоугольных плит с прямой (ПК) и фальцевой (ФК) кромкой. Специалисты компании KNAUF – неизменного лидера в области производства качественных отделочных материалов – выделяют два вида гипсоволокнистых плит с разными эксплуатационными свойствами, определяющими область их применения:

  • Стандартная плита ГВЛ – имеет высокие показатели прочности, твердости и пожарной безопасности. Может применяться для отделки производственных и жилых помещений с нормальным уровнем влажности. Выпускается в форме прямоугольных листов длиной 2500, шириной 1200 и толщиной 10 или 12,5 мм.
  • Влагостойкая плита ГВЛВ – обработанный особыми гидрофобными веществами материал с высокой влагостойкостью. Применяется в помещениях с повышенной влажностью: ванных, душевых, санузлах или кухнях. Подходит для отделки чердаков, подвалов и гаражей. Выпускается как в обычном (2500х1200х10 или 12,5 мм), так и в малоформатном исполнении 1200х1200х10 мм для более удобного монтажа.

Компания KNAUF производит специальный тип ГВЛ – элемент пола (ЭП) «КНАУФ-суперпол», изготовленный путем склеивания двух, взаимно смещенных, листов ГВЛВ 1200х600х10 мм. Кромки изделия имеют фальцы шириной 50 мм, его общая толщина составляет 20 мм. Преимущество плиты ЭП в том, что она полностью готова к монтажу в конструкции сборного основания полов КНАУФ.

Укладка ГВЛ: 7 простых шагов

Монтаж листов ГВЛ

  1. Готовое основание застилают гидроизоляционным материалом. Для бетонной стяжки используют полиэтиленовую пленку толщиной 0,2 мм. На полы из дерева укладывают пергамин. Края гидроизоляции располагают с заходом на стены, стыки заклеивают строительным скотчем.
  2. По периметру стен приклеивают кромочную ленту – полосу из полистирола шириной 10 см, толщиной 1 см. Эта мера помогает предотвратить вспучивание и растрескивание плит ГВЛ.
  3. Всю поверхность основания засыпают на толщину не менее 2 см аморфным утеплителем – керамзитом, перлитом или крупным речным песком. Выполняют разравнивание его строительным правилом. Чтобы по выровненному утеплителю можно было передвигаться, не опасаясь повредить горизонтальность подсыпки, устраивают несколько «островков».
  4. От стены, противоположной двери, начинают монтаж первого слоя плит из гипсоволокна. Фальцы обрабатывают клеем ПВА, дополнительно материал скрепляют саморезами с шагом 20-30 см в зависимости от его размера.
  5. Всю поверхность смонтированных листов обрабатывают клеем, на них укладывают следующий слой. Укладку второго слоя необходимо выполнять в направлении, противоположном первому, чтобы материал располагался вразбежку.
  6. Шпаклевкой заделывают стыки между плитами, а также места установки саморезов. Обрезают выступающую часть кромочной ленты и гидроизоляционного материала.
  7. Настилают чистовой пол – деревянные доски, паркет, кафель, ламинат, линолеум, плитку ПВХ. Покрытие готово к эксплуатации непосредственно после укладки.

Пример правильного размещения листов

Основные ошибки при монтаже пола из ГВЛ

ГВЛ – качественный и прочный материал, но ошибки при его монтаже могут привести к неровностям и дефектам пола. При работе с гипсоволокном обязательно:

  • разрезать листы строительным ножом на твердой плоскости во избежание получения некачественной кромки, требующей повторной обрезки;
  • срезать фальцованную кромку листов, укладываемых у стен, чтобы не допустить их проседания в процессе эксплуатации;
  • использовать только сухой аморфный утеплитель – влагу из керамзита обязательно впитает гипсоволокно, это приведет к его деформации;
  • демонтировать металлический профиль, используемый для засыпки керамзита – утеплитель в процессе эксплуатации дает усадку, геометрия пола нарушается;
  • качественно смазывать фальцы клеем – плохо склеенные плиты не достаточно монолитны и издают звон при ходьбе;
  • вкручивать саморезы на глубину не менее 1 мм – не полностью закрученный крепеж приподнимает верхний слой, создавая на полу бугры.

Использование качественных материалов, монтаж, выполненный по всем правилам – гарантия надежности и долговечности напольного покрытия.

Видео обзор технологии устройства полов из ГВЛ

Остались вопросы? Задайте их нашему эксперту!

Наш эксперт Немиров Иван Степанович

Инженер строитель с 20 летним стажем

Способ укладки

В рассматриваемой здесь простейшей методике конструктивной технологии сухой стяжки, имеющей в терминологии компании Knauf обозначение «Альфа», используется однослойная укладка ГВЛ, но есть и другие её варианты, предполагающие более сложный «пирог» с использованием дополнительных слоёв из пенополистирольных или пористоволокнистых звуко и теплоизолирующих материалов этой компании.

Требуемые материалы:

  • панели суперпола Knauf требуемой общей площади с небольшим запасом. Один лист материала закрывает ¾ м²;
  • керамзитовая засыпка «Кнауф Компэвит» из расчёта примерно 20 л/м². Её можно заменить и отечественным керамзитом хорошего качества с размером фракции не более 5 мм;
  • саморезы Knauf — примерно 12 шт./м²;

    Саморезы Knauf

  • кромочная лента длиной, равной периметру помещения;
  • клеящая мастика Knauf — 50 гр/м². Можно использовать также клей ПВА;
  • шпаклёвка Knauf — 150~200 гр/м²;

    Шпаклевка

    шпаклёвка Knauf

  • грунтовка глубокого проникновения Knauf;
  • пароизоляционная полиэтиленовая плёнка общей площадью на 20% больше размеров помещения.

Необходимые инструменты:

  • дрель, шуруповёрт;
  • электролобзик;
  • нож для гипсокартона;
  • измерительные инструменты: рулетка, метр, угольник, уровень;
  • металлический профиль для установки «маяков»;
  • правѝло для выравнивания слоя засыпки по маякам.

ГВЛ на бетонное основание

Бетонная стяжка — это надежное основание, но холодное. Если не делать подогрев, пол получается очень холодный. Это знают жители первых этажей многоэтажек и частных домов. Проблема решается при помощи устройства плавающего пола с повышенными теплоизоляционными характеристиками. Есть традиционное решение: положить слой утеплителя и залить сверху еще слой стяжки. Но это и вес слишком большой, и времени займет много. Можно сделать сухую стяжку — это быстрее, проще и дешевле.

Сравнение звукоизоляционных характеристик различных материалов

Как делают сухую стяжку ГВЛ по бетонному основанию? На бетон кладут слой утеплителя, а сверху листовой материал. В качестве утеплителя лучше использовать пенополиуретан или пенополистирол повышенной плотности (не менее 35 кг/м³). Почему не минеральную вату? Потому что ее теплоизоляционных характеристики ниже в несколько раз. А это значит, что вместо 3-5 см пенополиуретана потребуется 15-20 см ваты. Поднимать пол на такую высоту мало кто захочет.

Один из вариантов листового материала для сухой стяжки пола — гипсоволоконные плиты. ГВЛ для пола подходит идеально, так как сам обладает повышенными теплоизолирующими свойствами, а еще хорошо гасит звуки. Пол из ГВЛ является хорошей основой под ламинат, линолеум, ковролин и другие покрытия.

Основные моменты по результатам практического использования полов из ГВЛ по бетону

При укладке ГВЛ на жесткое основание он должен ложится плотно. Под ним не должен быть пустот и выступов. То есть бетонное основание должно быть ровным и гладким. ГВЛ укладывают на бетон. Крепят по периметру с шагом 50-60 см, ставят фиксаторы. Вообще, можно использовать состав типа Ротбанда на основе гипса. Он и заполнит/выровняет мелкие неровности, и будет держать листы на месте.

Если требуется улучшить теплоизоляционные характеристики, на бетонный пол кладут экструдированный пенополистирол (ЭППС) или пенопласт. Его можно просто положить без крепления. Но чтобы плиты утеплителя не скрипели, лежать они должны плотно. Если есть небольшие неровности, их можно заполнить все тем же клеем. Его наносят под плиту, используя зубчатый шпатель. Высота зуба зависит от неровностей, которые необходимо нивелировать.

Два слоя ГВЛ скрепить между собой

Толщина пенопласта выбирается исходят из требований, структуры пирога. Если слоя получается два, их укладывают с разбежкой швов (чтобы швы не совпадали). Чтобы они не терлись и не скрипели, не съезжали со своих мест во время эксплуатации, их можно скрепить. Для этого используют:

  • Клей для плитки. Наносится тонкий слой, подрезается зубчатым шпателем (4 мм). Клей не для приклеивания, а для заполнения пустот, которые образуются из-за того, что ЭППС часто бывает в виде «лодочки», то есть края задраны, если сравнивать с серединой.
  • Монтажные зонтики. Такой длины, чтобы прихватились только листы пенопласта. Пол должен остаться плавающим. Фиксации к основанию быть не должно.
  • Двусторонний скотч.
  • Слои связать монтажной пеной. Неплохой вариант, который позволяет нивелировать не идеальность геометрии ЭППС. Но пену надо наносить совсем небольшим слоем и она должна быть с небольшим расширением.

Для полов обычно используют ГВЛ в два слоя. Кладут их с разбежкой швов. Слои крепят на саморезы. Толщина ГВЛ для пола зависит от планируемой нагрузки. Обычно используют плиты не менее 12,5 мм толщины. Если геометрия материала не идеальна и есть перепады по высоте, чтобы не шлифовать, можно использовать все тот же клей на основе гипса.

Технология КНАУФ-суперпол (КНАУФ ОП 131)

Основа этой технологии – элементы пола (ЭП) Кнауф-суперпол из гипсоволокнистых листов (ГВЛ) размером 1500 х 500 х 20 мм. Они состоят из двух 10-мм гипсоволокнистых листов, склеенных между сосбой со смещением, образующим фальцы (замки). Фальцы элементов пола проклеиваются специальным клеем и скрепляются между собой специальными шурупами, после чего сверху укладывается слой обычных гипсоволокнистых листов.

Теплый пол и КНАУФ-суперпол

Теплофизические свойства гипсоволокнистых листов позволяют применять их для устройства обогреваемых оснований пола. Рекомендуется в качестве нагревательных элементов в конструкции теплового пола из ГВЛ применение пластиковых или металлопластиковых труб с горячей водой (теплоноситель).

Устройство системы КНАУФ ОП 131 на бетонном основании

При подготовке бетонного основания необходимо очистить поверхность и заделать цементным раствором марки М500 обнаруженные зазоры между плитами, а также щели между полом и стенами. После того как щели заделаны, проводят окончательную “зачистку” поверхности. Если на бетонном основании имеются незначительные (до 5 мм) неровности в виде крупинок бетона или лунок – полы выравниваются при помощи промежуточного слоя, например, гофрированного картона, волокнистого изоляционного материала ит.д. Для заполнения локальных неровностей (до 20 мм) рекомендуется использовать “ремонтные” смеси, например, “Vetonit 4000”. При больших неровностях (свыше 20 мм) или при разных уровнях оснований применяется керамзит мелкой фракции. Его слой может быть различной толщины, например для поднятия уровня пола, но основное назначение подсыпки – нивелирование поверхности. Если полы утепляются пенополистирольными плитами, то поверхность несущего основания необходимо выравнивать шпатлевкой или песчано-цементной смесью.
После того как поверхность подготовлена, пол накрывается полиэтиленовой пленкой толщиной 0,2 мм с нахлестом соседних полотен не менее 200 мм. Этим самым обеспечивается хорошая пароизоляция.Примечание: При деревянном несущем основании вместо пленки используется пергамин, парафинированная или гофрированная бумага, а также современная универсальная пароизоляция типа “Ютафол Н”, “Светофол” и т.д.
У стены край пленки должен быть уложен выше уровня сборного пола примерно на 20 мм. Уровень пола – либо 20 мм пенополистирола или минваты, либо 30 мм стекловаты или засапки, плюс толщина двух плит из ГВЛ (2 х 10 мм) – они “накроют” конструкцию. В итоге уровень пола поднимается на 40-50 мм от базового основания. (рис. 1.)


Рис. 1. Конструкция пола КНАУФ ОП 131 из гипсоволокнистых плит (ГВП):1. Основание; 2. Лаги; 3. Черновой настил; 4. Гидроизоляция; 5. Сухая засыпка; 6. Элемент пола Кнауф-суперпол; 7. Кромочная лента.

ВАЖНО!!! Чтобы избежать деформации плавающего пола и улучшить звукоизоляционные характеристики, необходимо исключить возможность соприкосновения плит со стеной. Для этого вдоль стены по периметру прокладывают контурную изоляционную ленту толщиной 10 мм и шириной 10 см, вырезанную из минеральной ваты (кромочная лента), или мягкую ленту на полимерной основе толщиной не менее 8 мм

Кромочная лента поглощает шум и служит компенсационным швом, не позволяя плитам “гулять” и трескаться. Раскрой листов ГВЛ по фактическим размерам помещения проводится с учетом зазора на кромочную ленту.

Утеплитель засыпной

Если утеплитель засыпной, его просто высыпают на пол и выравнивают рейкой по выставленным с помощью уровня маякам (например, стоечным профилям), начиная от стены, противоположной входу. При толщине более 50 мм и в местах примыканий к монолитному полу засыпку нужно уплотнить.

Утеплитель плитный

Если это пенополистирол, минвата или стекловата, их аккуратно режут на небольшие плиты. При укладке нужно следить, чтобы плиты прилегали друг к другу очень плотно. При укладке пенополистирола необходимо исключить образование зазоров между плитами.

Основания пола КНАУФ ОП 13 – общие сведения

Основания пола КНАУФ ОП 13 являются беспустотными, легко монтируемыми конструкциями сухой сборки, предназначенными для устройства в жилых и общественных зданиях, а также в офисных и вспомогательных помещениях производственных зданий:
– с ненормируемыми требованиями к звукоизоляции перекрытий;
– с требованиями к звукоизоляции перекрытий по СНиП 23-03-2003: индексами изоляции воздушного шума (Rw) до 56 дБ и индексами приведенного уровня ударного шума (Lnw) до 47 дБ;
– в условиях, исключающих “мокрые” процессы при проведении отделочных работ;
– для выравнивания поверхности перекрытия и (или) подъема уровня пола, а также укрытия технических сетей по перекрытиям сухим способом;
– при необходимости снижения нагрузок на перекрытия;
– в условиях сжатых сроков и пониженных температур (до +5 °С) в период производства отделочных работ.
Основания пола Кнауф ОП 13 могут устраиваться как по бетонным, так и по деревянным перекрытиям. Сборные основания пола ОП 13 применяются в помещениях: – с неагрессивной средой, слабой и умеренной интенсивностью механических воздействий по СНиП 2.03.13-88;
– с сухим, нормальным и влажным влажностными режимами по СНиП 23-02-2003;
– без ограничений по конструктивным системам и типам, уровням ответственности, степеням огнестойкости и этажности зданий, климатическим и инженерно-геологическим условиям строительства.
Применение основания пола Кнауф ОП 13 допускается и в помещениях с повышенной влажностью (ванные комнаты, душевые и т.п.) при условии устройства гидроизоляции. Поверхность основания пола Кнауф ОП 13 пригодна для всех видов напольных покрытий. Устройство обогреваемых полов рекомендуется по поверхности стяжки.Система сборных оснований пола Кнауф ОП 13 включает в себя две разновидности: ОП 131 и ОП 135, которые отличаются друг от друга степенью готовности деталей стяжки к монтажу в построечных условиях. В ОП 131 стяжка монтируется из элементов пола (ЭП), а в ОП 135 собирается в построечных условиях из двух малоформатных влагостойких гипсоволокнистых листа (ГВЛВ)

Рассмотрим более подробно систему Кнауф ОП 131 (Кнауф-суперпол)

Методика укладки ГВЛ на лаги

ГВЛ на пол по лагам берут повышенной плотности (у Кнауф это Супер Пол) или настилают два слоя обычного влагостойкого материала вразбежку швов (сдвигают чтобы швы не совпадали). В любом случае, сделать пол из ГВЛ по лагам можно двумя способами:

  • Класть гипсоволокнистые листы сразу на лаги. Шаг установки лаг зависит от толщины плит. Чем толще ГВЛ, тем больше шаг у лаг. Минимальное расстояние 30 см, максимальное 50-60 см.

    Делаем основание из лаг

  • По лагам сделать черновой пол (ровный), а на него уже класть плиты из гипсоволокна. Плюсы этого варианта — лаги могут устанавливаться с шагом 60-80 см, что уменьшает затраты на брус. Но нужна половая доска. И хоть черновой пол может быть несплошным, доска должна быть сухой, ровной и строганой, так как основание должно быть ровным.

При укладке ГВЛ сразу на лаги, шаг бруса и размеры листов должны подбираться так, чтобы края плит приходились на бруски. Их крепят саморезами, отступив не менее 1,5 см от края. В промежуточный брус (если под листом проходит опора) крепеж устанавливается с таким же шагом. При необходимости, промежутки между лагами заполняются теплоизоляционными или звукоизоляционными материалами. В зависимости от конструкции пола, они либо устанавливаются враспор, либо кладутся на выровненное основание.

Технология изготовления полов кнауф

Полы кнауф являются результатом последних разработок созданных с учетом многолетнего опыта в сфере строительства. Основой пола кнауф являются два гипсоволоконных листа 1200х600 мм. Листы пропитаны гидрофобным составом и склеены между собой таким образом, чтобы получились пазы – фальцы, которые сделают проще монтаж пола. Кроме гипсоволоконных листов фирма кнауф предоставляет сопутствующие и основные элементы для пола, такие как насыпные полы и строительные смеси для стяжки пола и его выравнивания.

Применение

Применение

КНАУФ-суперпол применяется для устройства сборного основания пола, в зданиях различного назначения.

Основные этапы монтажа:

  •  разметка уровня пола;
  •  укладка полиэтиленовой пленки (пароизоляции);
  •  установка кромочной ленты по периметру ограждающих конструкций, примыкающих к сборному основанию пола;
  •  укладка и нивелировку выравнивающего слоя сухой засыпки;
  •  монтаж сборного основания пола (стяжки) должна быть ровной без уклонов.

Рекомендации

  •  Перед применением элементы пола должны пройти акклиматизацию (адаптацию) в помещении.
  •  В монтажной зоне элементы пола необходимо хранить в горизонтальном положении (плашмя) на ровной поверхности.
  •  Конструкция сборного основания пола (стяжки) не должна иметь уклонов.
  •  В случаях устройства сборного основания пола (стяжки) во влажных помещениях (ванные комнаты) на стыки пола со стенами уложить гидроизоляционную ленту КНАУФ-Флэхендихтбанд, а поверхность пола покрыть гидроизоляцией КНАУФ-Флэхендихт.
  •  Если напольное покрытие представляет собой тонкий эластичный материал, поверхность стяжки рекомендуется снивелировать тонкослойным, наливным полом толщиной не менее 2 мм.

Технические характеристики

  • размеры, мм: 1200х600х20;
  • масса элемента, кг: около 18;
  • ширина фальцев, мм – нижнего слоя – верхнего слоя: 50;
  • полезная площадь элемента, м2: 0,75;
  • коэффициент теплопроводности, Вт/м С: от 0,22 до 0,36;
  • коэффициент теплоусвоения, Вт/м С: не более 6,2;
  • твердость лицевой поверхности, МПа: не менее 20;
  • поверхностное водопоглощение, кг/м2: не более 1,0;
  • коэффициент паропроницаемости, мг/(м·ч·Па): 0,12.
  • Класс пожарной опасности — КМ1.

Основания пола КНАУФ ОП 13 – общие сведения

Основания пола КНАУФ ОП 13 являются беспустотными, легко монтируемыми конструкциями сухой сборки, предназначенными для устройства в жилых и общественных зданиях, а также в офисных и вспомогательных помещениях производственных зданий:
– с ненормируемыми требованиями к звукоизоляции перекрытий;
– с требованиями к звукоизоляции перекрытий по СНиП 23-03-2003: индексами изоляции воздушного шума (Rw) до 56 дБ и индексами приведенного уровня ударного шума (Lnw) до 47 дБ;
– в условиях, исключающих “мокрые” процессы при проведении отделочных работ;
– для выравнивания поверхности перекрытия и (или) подъема уровня пола, а также укрытия технических сетей по перекрытиям сухим способом;
– при необходимости снижения нагрузок на перекрытия;
– в условиях сжатых сроков и пониженных температур (до +5 °С) в период производства отделочных работ.
Основания пола Кнауф ОП 13 могут устраиваться как по бетонным, так и по деревянным перекрытиям. Сборные основания пола ОП 13 применяются в помещениях: – с неагрессивной средой, слабой и умеренной интенсивностью механических воздействий по СНиП 2.03.13-88;
– с сухим, нормальным и влажным влажностными режимами по СНиП 23-02-2003;
– без ограничений по конструктивным системам и типам, уровням ответственности, степеням огнестойкости и этажности зданий, климатическим и инженерно-геологическим условиям строительства.
Применение основания пола Кнауф ОП 13 допускается и в помещениях с повышенной влажностью (ванные комнаты, душевые и т.п.) при условии устройства гидроизоляции. Поверхность основания пола Кнауф ОП 13 пригодна для всех видов напольных покрытий. Устройство обогреваемых полов рекомендуется по поверхности стяжки.Система сборных оснований пола Кнауф ОП 13 включает в себя две разновидности: ОП 131 и ОП 135, которые отличаются друг от друга степенью готовности деталей стяжки к монтажу в построечных условиях. В ОП 131 стяжка монтируется из элементов пола (ЭП), а в ОП 135 собирается в построечных условиях из двух малоформатных влагостойких гипсоволокнистых листа (ГВЛВ)

Рассмотрим более подробно систему Кнауф ОП 131 (Кнауф-суперпол)

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
